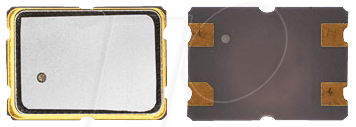

Präzision und Stabilität für Ihre Elektronik: 6,000000-MQ – Keramik-SMD-Quarz
Sie suchen nach einer zuverlässigen Taktgeberlösung für Ihre anspruchsvollen elektronischen Schaltungen, die auch unter widrigen Bedingungen Stabilität garantiert? Der 6,000000-MQ – Keramik-SMD-Quarz mit seinen kompakten Abmessungen von 5x7x1,2mm und einer Frequenz von 6,0 MHz ist die ideale Wahl für Entwickler und Ingenieure, die höchste Präzision und langlebige Performance benötigen. Er löst das Problem von Frequenzinstabilitäten und thermischen Drift, die in vielen Applikationen zu Fehlfunktionen führen können, und bietet eine überlegene Alternative zu konventionellen Quarzen.
Warum der 6,000000-MQ – Keramik-SMD-Quarz die überlegene Wahl ist
Im Vergleich zu älteren oder weniger spezialisierten Taktgebern bietet dieser Keramik-SMD-Quarz herausragende Vorteile, die sich direkt auf die Zuverlässigkeit und Effizienz Ihrer Systeme auswirken. Seine fortschrittliche Keramiktechnologie ermöglicht eine exzellente thermische Stabilität und eine erhöhte Widerstandsfähigkeit gegenüber mechanischen Einflüssen. Dies minimiert die Notwendigkeit für aufwendige Kompensationsschaltungen und reduziert die Komplexität des Designs, was ihn zu einer wirtschaftlicheren und leistungsfähigeren Lösung macht.
Leistungsmerkmale und Vorteile im Detail
Der 6,000000-MQ – Keramik-SMD-Quarz zeichnet sich durch eine Reihe von herausragenden Eigenschaften aus:
- Hohe Frequenzstabilität: Bietet eine konstante und präzise Taktfrequenz von 6,0 MHz, unerlässlich für synchronisierte digitale Systeme und präzise Zeitmessung.
- Exzellente thermische Beständigkeit: Die Keramikkonstruktion minimiert Frequenzabweichungen bei Temperaturschwankungen, was die Zuverlässigkeit in verschiedenen Betriebsumgebungen erhöht.
- Kompakte Bauform (SMD): Die geringen Abmessungen von 5x7x1,2mm ermöglichen eine platzsparende Integration in dicht bestückten Leiterplattenlayouts, ideal für Miniaturisierung.
- Robuste mechanische Eigenschaften: Widerstandsfähig gegenüber Vibrationen und mechanischer Belastung, was für den Einsatz in mobilen oder industriellen Anwendungen von Vorteil ist.
- Geringe Alterung: Langzeitstabilität der Frequenz über die Lebensdauer des Bauteils, was die Wartungsintervalle verlängert und die Systemverfügbarkeit erhöht.
- Energieeffizienz: Optimiert für niedrigen Stromverbrauch, was ihn zur idealen Wahl für batteriebetriebene Geräte und energieoptimierte Designs macht.
Technische Spezifikationen des 6,000000-MQ – Keramik-SMD-Quarzes
Die folgenden technischen Details verdeutlichen die hohe Qualität und Leistungsfähigkeit dieses Quarzes:
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | 6,000000-MQ |
| Typ | Keramik-SMD-Quarz |
| Abmessungen (L x B x H) | 5,0 mm x 7,0 mm x 1,2 mm |
| Nennfrequenz | 6,0 MHz |
| Frequenztoleranz | ±20 ppm bei 25°C (typisch) |
| Temperaturkoeffizient | < ±50 ppm (von -20°C bis +70°C) |
| Lastkapazität | 12 pF (typisch) |
| ESR (Equivalent Series Resistance) | < 80 Ohm (maximal) |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Lagertemperaturbereich | -40°C bis +85°C |
| Anschlusstyp | Surface Mount Device (SMD) |
| Gehäusematerial | Hochwertige technische Keramik |
Anwendungsgebiete für höchste Präzision
Der 6,000000-MQ – Keramik-SMD-Quarz ist prädestiniert für eine breite Palette von anspruchsvollen Anwendungen, bei denen eine stabile und präzise Taktung unerlässlich ist:
- Industrielle Steuerungen: In SPS-Systemen (Speicherprogrammierbare Steuerungen), Automatisierungstechnik und Embedded Systems, wo Zuverlässigkeit unter rauen Umgebungsbedingungen gefordert ist.
- Telekommunikation: Als Taktgeber für Basisstationen, Funkmodule und Datenübertragungssysteme, die eine stabile Frequenz für die Signalintegrität benötigen.
- Medizintechnik: In Diagnosegeräten, Patientenmonitorsystemen und anderen kritischen medizinischen Geräten, bei denen höchste Genauigkeit und Zuverlässigkeit entscheidend sind.
- Mess- und Prüfgeräte: In Oszilloskopen, Frequenzzählern und anderen Präzisionsinstrumenten, die eine exakte Zeitbasis benötigen.
- Consumer-Elektronik: Für Anwendungen wie digitale Audio-/Video-Prozessoren, Set-Top-Boxen und fortgeschrittene Spielekonsolen.
- IoT-Geräte (Internet of Things): In energieeffizienten Sensoren, Gateways und Steuerknoten, die eine langlebige und stabile Taktquelle benötigen.
- Fahrzeugtechnik: Als Taktgeber in Steuergeräten für Infotainment, Fahrerassistenzsysteme und weitere Bordelektronik.
Material und Konstruktion: Garant für Langlebigkeit
Die Wahl des Gehäusematerials und der internen Konstruktion ist entscheidend für die Performance eines Quarzes. Der 6,000000-MQ – Keramik-SMD-Quarz verwendet eine speziell entwickelte technische Keramik, die sich durch ihre ausgezeichneten dielektrischen Eigenschaften, hohe Temperaturbeständigkeit und geringe Ausdehnung auszeichnet. Diese Keramik schirmt den empfindlichen Quarzkristall effektiv von äußeren Störeinflüssen ab und trägt maßgeblich zur Minimierung der thermischen Drift bei. Die SMD-Bauweise ermöglicht zudem eine sichere und automatisierte Bestückung auf Leiterplatten durch Reflow-Lötverfahren, was die Effizienz in der Produktion steigert.
FAQ – Häufig gestellte Fragen zu 6,000000-MQ – Keramik-SMD-Quarz, 5x7x1,2mm, 6,0 MHz
Was bedeutet die Bezeichnung 6,000000-MQ?
Die Bezeichnung „6,000000-MQ“ gibt die Nennfrequenz des Quarzes in Megahertz (MHz) an, in diesem Fall 6,0 MHz. Das „MQ“ deutet auf die Keramikbauweise des SMD-Gehäuses hin, was auf verbesserte thermische und mechanische Eigenschaften im Vergleich zu Standardlösungen hinweist.
Welche Vorteile bietet die Keramikbauweise gegenüber Glas- oder Metallgehäusen?
Keramikgehäuse bieten eine hervorragende thermische Stabilität, was bedeutet, dass sich die Frequenz des Quarzes bei Temperaturschwankungen weniger stark ändert. Sie sind zudem widerstandsfähiger gegenüber mechanischen Belastungen und Feuchtigkeit, was die Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
Ist dieser Quarz für Hochfrequenzanwendungen geeignet?
Mit einer Nennfrequenz von 6,0 MHz ist dieser Quarz für eine Vielzahl von Standard- und fortgeschrittenen Anwendungen im unteren bis mittleren Frequenzbereich gut geeignet. Für extrem hohe Frequenzen (im Gigahertz-Bereich) werden spezialisiertere Oszillator-ICs oder andere Quarztypen benötigt.
Wie beeinflusst die Lastkapazität die Performance des Quarzes?
Die Lastkapazität (typisch 12 pF) ist ein wichtiger Parameter, der die tatsächliche Betriebsfrequenz des Quarzes beeinflusst. Die umgebende Schaltung muss so dimensioniert werden, dass die angegebene Lastkapazität erreicht wird, um die gewünschte Nennfrequenz von 6,0 MHz zu gewährleisten.
Welche Maßnahmen sind für die Lötung des SMD-Quarzes auf der Leiterplatte erforderlich?
Für die Lötung von SMD-Bauteilen wie diesem Quarz werden in der Regel Reflow-Lötverfahren empfohlen. Es ist wichtig, die vom Hersteller empfohlenen Löttemperaturprofile einzuhalten, um eine gute Verbindung zu gewährleisten und das Bauteil nicht zu beschädigen. Eine ausreichende Entlüftung und eine gute Lötmaskenführung sind ebenfalls ratsam.
Wie wirkt sich die Temperaturdrift auf die Schaltung aus?
Die Temperaturdrift beschreibt, wie stark sich die Frequenz eines Quarzes bei Änderungen der Umgebungstemperatur verändert. Eine hohe Temperaturdrift kann zu Ungenauigkeiten in zeitkritischen Schaltungen führen, wie z.B. Fehlern bei der Datenübertragung oder fehlerhaften Messergebnissen. Der Keramik-SMD-Quarz minimiert dieses Problem durch seine stabile Konstruktion.
Wo finde ich detaillierte Datenblätter und ANwendungshinweise?
Detaillierte Datenblätter mit vollständigen Spezifikationen, elektrischen Charakteristika und empfohlenen Schaltungskonfigurationen sind auf der Produktseite oder auf Anfrage bei Lan.de erhältlich. Dort finden Sie auch weiterführende Anwendungshinweise.
