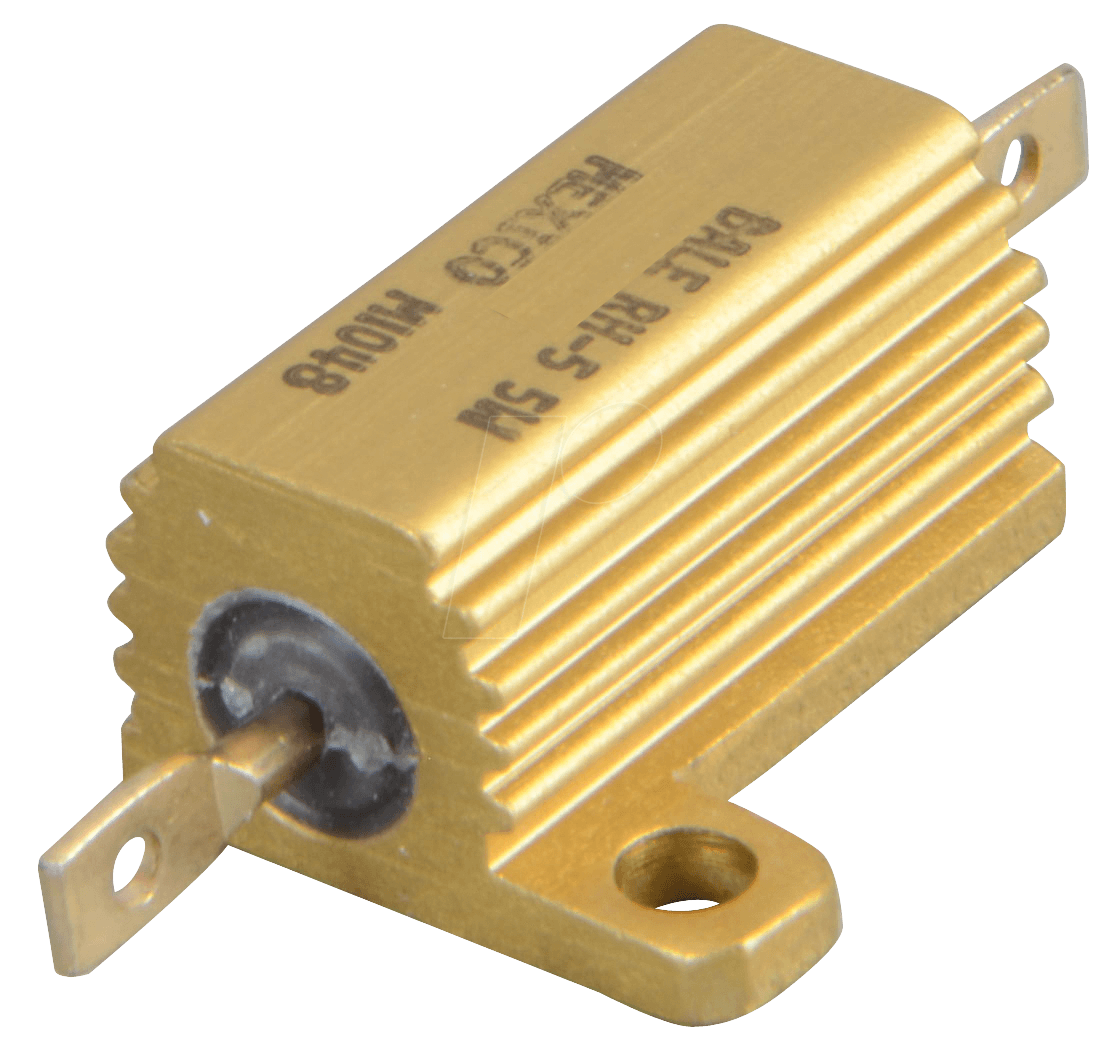

Präzision für anspruchsvolle Schaltungen: 5W METALL 12 – Axialer Drahtwiderstand
Für Entwickler, Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und exakte Leistungswerte in ihren elektronischen Schaltungen benötigen, ist die Auswahl des richtigen Widerstands entscheidend. Der 5W METALL 12 – Drahtwiderstand, axial, 5 W, 12 Ohm, 1% ist die ideale Lösung, um präzise elektrische Lasten zu realisieren, Stromstärken zu begrenzen und Spannungen zu teilen, insbesondere in Anwendungen, die eine hohe Belastbarkeit und geringe Toleranzen erfordern.
Überlegene Leistung und Robustheit
Im Vergleich zu herkömmlichen Kohleschichtwiderständen bietet dieser metalloxid-basierte Drahtwiderstand signifikant höhere Belastbarkeit, bessere thermische Stabilität und eine deutlich präzisere Widerstandsgenauigkeit. Seine Konstruktion aus gewickeltem Draht auf einem Keramikkern mit einer robusten Metalloxid-Beschichtung gewährleistet eine effiziente Wärmeableitung und schützt ihn vor mechanischer Beschädigung sowie Umwelteinflüssen. Dies macht ihn zur überlegenen Wahl für professionelle Anwendungen, bei denen Ausfallwahrscheinlichkeit minimiert und präzise Schaltungsparameter eingehalten werden müssen.
Technische Spezifikationen und Aufbau
Der 5W METALL 12 – Drahtwiderstand zeichnet sich durch seine kompakte Bauform mit axialen Anschlussdrähten aus, die eine einfache Integration in Leiterplattenlayouts ermöglichen. Die Leistungsklasse von 5 Watt erlaubt den Einsatz in stromintensiveren Schaltungen, während der exakte Widerstandswert von 12 Ohm und die äußerst enge Toleranz von 1% für höchste Präzision sorgen. Diese Merkmale sind unerlässlich für präzise Messtechnik, Leistungsregelung und für Schaltungen, die empfindlich auf Abweichungen reagieren.
Drahtwiderstandstechnologie für Langlebigkeit
Die Kerntechnologie dieses Widerstands beruht auf einem hochwertigen Widerstandsdraht, der präzise auf einen hitzebeständigen Keramikkörper gewickelt ist. Diese Wicklung bestimmt den genauen Widerstandswert. Die axiale Anordnung der Anschlussdrähte, die fest mit dem Kern verbunden sind, sorgt für eine optimale mechanische Stabilität und elektrische Leitfähigkeit. Die äußere Beschichtung, typischerweise aus einer keramischen oder metalloxid-haltigen Masse, dient dem Schutz vor Feuchtigkeit, Staub und mechanischer Beanspruchung. Diese Bauweise ist entscheidend für die hohe Zuverlässigkeit und die Fähigkeit, auch unter hoher thermischer Belastung über lange Zeiträume stabil zu arbeiten.
Vorteile des 5W METALL 12 – Drahtwiderstands
- Hohe Belastbarkeit: Mit 5 Watt Leistungsklasse kann dieser Widerstand höhere Ströme verarbeiten, ohne thermisch zu überlasten, was ihn ideal für anspruchsvolle Schaltungen macht.
- Präziser Widerstandswert: Der exakte Wert von 12 Ohm und eine Toleranz von nur 1% garantieren eine sehr geringe Abweichung von den berechneten Schaltungswerten.
- Hervorragende thermische Stabilität: Die Bauart mit Keramikkern und Drahtwicklung sorgt für eine effektive Wärmeabfuhr und minimiert Widerstandsänderungen bei Temperaturschwankungen.
- Geringe Induktivität und Kapazität: Drahtwiderstände weisen im Vergleich zu anderen Bauformen oft geringere parasitäre Induktivitäten und Kapazitäten auf, was sie für Hochfrequenzanwendungen oder schnelle Schaltkreise geeignet macht.
- Robustheit und Langlebigkeit: Die widerstandsfähige äußere Beschichtung schützt den Widerstand vor Umwelteinflüssen und mechanischer Beschädigung und sichert eine lange Lebensdauer.
- Einfache Montage: Die axialen Anschlussdrähte ermöglichen eine unkomplizierte Lötmontage auf Standard-Leiterplatten.
- Zuverlässigkeit in kritischen Anwendungen: Die Kombination aus hoher Präzision und Belastbarkeit macht ihn zur bevorzugten Wahl in industriellen Steuerungen, Laborgeräten und High-End-Audio-Anwendungen.
Einsatzgebiete und Anwendungsbereiche
Der 5W METALL 12 – Drahtwiderstand ist aufgrund seiner Eigenschaften in einer Vielzahl von Elektronikanwendungen einsetzbar. Er findet Verwendung als:
- Lastwiderstand: Zur Simulation von Lasten in Netzteiltests oder zur Leistungsanpassung.
- Strombegrenzungswiderstand: Zum Schutz empfindlicher Komponenten vor zu hohen Stromstärken.
- Spannungsteiler: Zur präzisen Erzeugung von Referenzspannungen.
- Filterkomponente: In passiven Filtern zur Signalaufbereitung.
- Anschlusswiderstand: In Audio-Endstufen zur Impedanzanpassung oder als Teil von Schutzschaltungen.
- Entladungswiderstand: Zum sicheren Entladen von Kondensatoren nach dem Ausschalten.
- Messelektronik: In präzisen Messinstrumenten, wo geringe Toleranzen unabdingbar sind.
Seine Robustheit und die Fähigkeit, auch unter Dauerlast zu operieren, machen ihn zu einer verlässlichen Komponente in Industrie- und Laborumgebungen, wo Zuverlässigkeit an erster Stelle steht.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | 5W METALL 12 – Drahtwiderstand |
| Bauform | Axial |
| Leistungsklasse (P) | 5 W |
| Widerstandswert (R) | 12 Ohm |
| Toleranz | 1% |
| Widerstandsmaterial | Hochwertiger Widerstandsdraht (spezifische Legierung abhängig vom Hersteller, typischerweise Nickel-Chrom oder ähnliches für thermische Stabilität) |
| Kernmaterial | Keramik (hohe thermische Beständigkeit und elektrische Isolation) |
| Beschichtung | Metalloxid- oder keramische Vergussmasse (Schutz vor Feuchtigkeit, Staub, mechanischer Beanspruchung, Verbesserung der Wärmeableitung) |
| Anschlussdrähte | Verzinnter Kupferdraht (oder vergleichbar) für gute Lötbarkeit und Leitfähigkeit |
| Maximale Betriebstemperatur | Typischerweise 155°C (Klasse F) oder höher, abhängig von der Beschichtung und Bauweise |
| Temperaturkoeffizient des Widerstandes (TCR) | Sehr gering, typischerweise im Bereich von ±50 ppm/°C bis ±250 ppm/°C für präzise Anwendungen |
| Induktivität | Gering, speziell bei nicht-induktiv gewickelten Varianten, um parasitäre Effekte zu minimieren |
| Anwendungsbeispiele | Leistungselektronik, Netzteiltechnik, Audioverstärker, Messgeräte, Ladegeräte |
FAQ – Häufig gestellte Fragen zu 5W METALL 12 – Drahtwiderstand, axial, 5 W, 12 Ohm, 1%
Was ist die Hauptanwendung dieses Drahtwiderstands?
Die Hauptanwendungen dieses Drahtwiderstands liegen in Bereichen, die eine hohe Belastbarkeit und gleichzeitig eine präzise Einhaltung von Widerstandswerten erfordern. Dazu gehören die Leistungsregelung, die Strombegrenzung in anspruchsvollen Schaltungen, die Erzeugung stabiler Referenzspannungen und der Einsatz als Lastwiderstand in Testaufbauten.
Warum ist die 1% Toleranz wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils nur um maximal 1% von den angegebenen 12 Ohm abweicht. Dies ist entscheidend für Schaltungen, bei denen Präzision für die Funktion unerlässlich ist, wie z.B. in präzisen Messsystemen, Analysatoren oder Steuergeräten, wo jede geringe Abweichung die Leistung beeinträchtigen könnte.
Kann dieser Widerstand für Hochfrequenzanwendungen verwendet werden?
Generell sind Drahtwiderstände aufgrund ihrer Wicklung etwas induktiv. Spezielle Drahtwiderstände für Hochfrequenzanwendungen werden oft mit einer entgegengesetzten Wicklung (nicht-induktiv) gefertigt, um diese parasitäre Induktivität zu minimieren. Für viele HF-Anwendungen, bei denen die Induktivität nicht kritisch ist oder durch andere Komponenten kompensiert wird, kann dieser Widerstand jedoch eingesetzt werden.
Wie wichtig ist die Wärmeableitung bei diesem Widerstand?
Die Wärmeableitung ist bei einem 5-Watt-Widerstand sehr wichtig. Die Konstruktion mit einem Keramikkern und einer robusten Beschichtung dient dazu, die entstehende Wärme effizient an die Umgebung abzugeben. Eine gute Wärmeableitung verhindert eine Überhitzung des Bauteils, die zu einer dauerhaften Schädigung, einer Veränderung des Widerstandswertes oder sogar zum Ausfall führen könnte.
Was bedeutet „axial“ bei diesem Widerstand?
Axial bedeutet, dass die Anschlussdrähte an beiden Enden des zylindrischen Widerstandskörpers auf der Längsachse austreten. Diese Bauform erleichtert die Montage auf Standard-Leiterplatten, da die Drähte einfach durch die vorgebohrten Löcher gesteckt und von der Rückseite verlötet werden können.
Welche Vorteile bietet die Metalloxid-Beschichtung?
Eine Metalloxid- oder keramische Beschichtung schützt den internen Widerstandsdraht vor Umwelteinflüssen wie Feuchtigkeit und Staub. Sie verbessert zudem die mechanische Festigkeit und hilft bei der Wärmeableitung. Diese Beschichtung trägt maßgeblich zur Langlebigkeit und Stabilität des Widerstands unter verschiedenen Betriebsbedingungen bei.
Kann der Widerstand über seine Nennleistung von 5 Watt hinaus betrieben werden?
Es wird dringend davon abgeraten, den Widerstand dauerhaft über seine Nennleistung von 5 Watt zu betreiben. Eine Überlastung führt zu übermäßiger Wärmeentwicklung, die den Widerstand beschädigen, seine Toleranz verschlechtern oder ihn im schlimmsten Fall zerstören kann. Kurzzeitige Spitzen können tolerierbar sein, sollten aber nur im Rahmen der maximal zulässigen Spitzenleistung und unter Berücksichtigung der Kühlung erfolgen.
