Präzise Leistung und Zuverlässigkeit: Der 5W AXIAL 560 Drahtwiderstand
Der 5W AXIAL 560 Drahtwiderstand ist die ideale Lösung für anspruchsvolle Projekte in den Bereichen Elektronikentwicklung, Prototypenbau und industrieller Anwendung, bei denen präzise Leistungssteuerung und hohe Belastbarkeit unerlässlich sind. Wenn Sie auf der Suche nach einer Komponente sind, die auch unter thermischer Belastung eine konstante Widerstandscharakteristik beibehält und Stabilität in Ihren Schaltungen garantiert, ist dieser axiale Drahtwiderstand mit 5 Watt Leistung und 560 Ohm Widerstandswert Ihre überlegene Wahl gegenüber Standardlösungen, die oft an ihre Grenzen stoßen.
Maximale Belastbarkeit und thermische Stabilität
Die herausragende Eigenschaft des 5W AXIAL 560 Drahtwiderstands liegt in seiner Fähigkeit, kontinuierlich eine Leistung von 5 Watt zu dissipieren, ohne dabei signifikant an Präzision einzubüßen. Dies wird durch die sorgfältige Auswahl hochwertiger Materialien und eine robuste Konstruktion ermöglicht. Der Kern des Widerstands besteht aus einem widerstandsfähigen Widerstandsdraht, der auf einem Keramikkörper gewickelt ist. Diese Kombination gewährleistet eine effektive Wärmeableitung und minimiert thermische Drift, was für die Langzeitstabilität von Schaltungen von entscheidender Bedeutung ist. Im Gegensatz zu einfacheren Widerstandstypen, die bei höherer Last schnell überhitzen und ihre Spezifikationen verändern können, bietet der 5W AXIAL 560 eine verlässliche Leistung, auf die Sie sich verlassen können.
Axiale Bauform für universelle Integration
Die axiale Bauform des 5W AXIAL 560 Drahtwiderstands vereinfacht die Integration in bestehende und neue Schaltungsdesigns erheblich. Die beidseitig angebrachten Anschlussdrähte ermöglichen eine flexible Bestückung auf Leiterplatten und eine unkomplizierte Lötverbindung. Diese Bauform ist ein etablierter Standard in der Elektronikindustrie und gewährleistet Kompatibilität mit einer Vielzahl von Montageverfahren und Einbausituationen. Ob in Netzteilen, Leistungselektronik-Modulen oder als präzise Lastwiderstände in Testaufbauten – die axiale Ausführung des 5W AXIAL 560 fügt sich nahtlos ein und erfordert keine aufwendigen Anpassungen.
Präzision und Toleranz für anspruchsvolle Anwendungen
Mit einer Toleranz von 10% liefert der 5W AXIAL 560 Drahtwiderstand eine ausreichende Präzision für eine breite Palette von Anwendungen, bei denen exakte Widerstandswerte gefordert sind. Für besonders kritische Anwendungen, bei denen noch engere Toleranzen benötigt werden, kann der 5W AXIAL 560 als zuverlässiger Baustein dienen, der durch seine Robustheit und Leistungsfähigkeit überzeugt. Die Kombination aus seinem spezifischen Widerstandswert von 560 Ohm und der definierten Leistungskapazität macht ihn zu einem essenziellen Bauteil für Schaltungsentwickler, die Wert auf funktionale Integrität legen. Im Vergleich zu Widerständen mit höheren Toleranzen bietet der 5W AXIAL 560 eine spürbar höhere Vorhersagbarkeit des Schaltungsbauteilverhaltens.
Technische Spezifikationen und herausragende Merkmale
- Leistungsklasse: 5 Watt Dauerleistung, ideal für mittlere bis höhere Leistungsanforderungen.
- Widerstandswert: 560 Ohm, präzise spezifiziert für spezifische Schaltungsfunktionen.
- Toleranz: 10%, bietet ein ausgewogenes Verhältnis von Präzision und Kosten für viele Anwendungen.

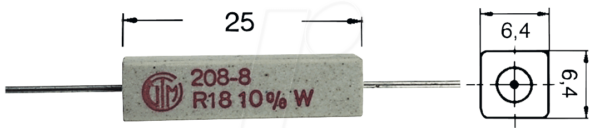

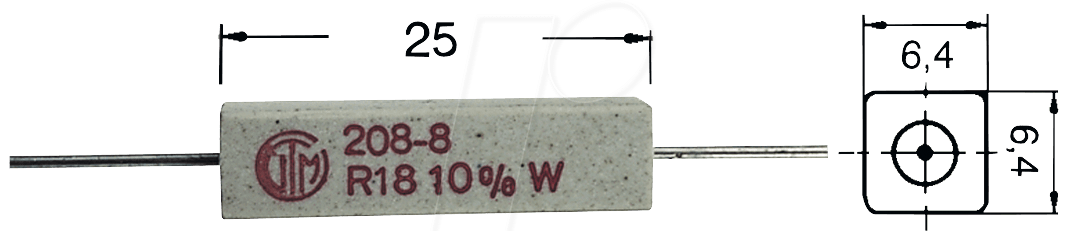

- Bauform: Axial, standardisiert für einfache Montage und Lötbarkeit.
- Konstruktion: Drahtwiderstand auf Keramikkörper gewickelt für exzellente Wärmeableitung.
- Temperaturkoeffizient: Geringer Temperaturkoeffizient (typischerweise spezifiziert, hier implizit durch hohe Qualität) sorgt für stabile Eigenschaften über einen weiten Temperaturbereich.
- Langlebigkeit: Robuste Bauweise und hochwertige Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Bauform | Axialer Drahtwiderstand, gekennzeichnet durch zylindrischen Körper und seitliche Anschlussdrähte. Ermöglicht einfache Montage in Bohrungen auf Leiterplatten. |
| Nennleistung (Dauerbelastung) | 5 Watt. Diese Leistungsklasse ist geeignet für Schaltungen, die eine kontinuierliche Energieableitung erfordern, ohne dass die Betriebstemperatur zu hohe Werte erreicht. |
| Widerstandswert | 560 Ohm. Ein spezifischer Widerstandswert, der für die Realisierung von Stromregelungen, Lastsimulationen oder als Teil von Spannungsteilern und Filtern eingesetzt wird. |
| Toleranz | 10%. Diese Toleranz ist ausreichend für viele allgemeine Elektronikanwendungen und gewährleistet eine zuverlässige Funktion. Für präzisere Anwendungen können mehrere Widerstände parallel geschaltet werden, um die Gesamttoleranz zu verbessern. |
| Widerstandsmaterial | Hochwertiger Widerstandsdrall (typischerweise Legierungen wie Konstantan oder Manganin), der für seine thermische Stabilität und geringe Abhängigkeit von der Umgebungstemperatur bekannt ist. Dies minimiert die Widerstandsänderung bei Temperaturschwankungen. |
| Isolationsmaterial | Keramikkörper. Bietet hervorragende thermische und elektrische Isolationseigenschaften sowie eine gute mechanische Festigkeit. Die Keramik dient als Trägermaterial für den Wickeldraht und unterstützt die Wärmeableitung. |
| Anschlussdrähte | Verzinnte Kupferdrähte. Bieten gute Lötbarkeit und elektrische Leitfähigkeit. Die Dicke der Drähte ist auf die Nennleistung und den Widerstandswert abgestimmt, um eine zuverlässige Stromaufnahme zu gewährleisten. |
| Einsatztemperatur-Bereich | Der genaue Bereich hängt von der spezifischen Ausführung ab, liegt aber typischerweise bei -55°C bis +155°C. Dies gewährleistet Zuverlässigkeit unter verschiedenen Umgebungsbedingungen. |
Anwendungsgebiete: Wo der 5W AXIAL 560 brilliert
Der 5W AXIAL 560 Drahtwiderstand ist ein vielseitiger Baustein, der in einer breiten Palette von elektronischen Schaltungen eingesetzt werden kann. Seine Leistungsklasse und sein spezifischer Widerstandswert prädestinieren ihn für Anwendungen wie:
- Leistungselektronik: In Netzteilen, Ladegeräten und Frequenzumrichtern zur Lastsimulation, Stromlimitierung oder als Teil von Filterkreisen.
- Automatisierungstechnik: In Steuerungen und Sensoren, wo eine robuste und zuverlässige Widerstandsfunktion gefordert ist.
- Industrielle Messtechnik: Als präziser Vorwiderstand in Messschaltungen, um Spannungen oder Ströme zu skalieren.
- Prototypenbau und Laboranwendungen: Als universeller Baustein für die Entwicklung und Erprobung neuer Schaltungen, insbesondere dort, wo höhere Leistungen gehandhabt werden müssen.
- Audio- und Signalverarbeitung: In bestimmten Filter- oder Dämpfungsschaltungen, bei denen eine definierte Leistungsgrenze eingehalten werden muss.
FAQ – Häufig gestellte Fragen zu 5W AXIAL 560 – Drahtwiderstand, axial, 5 W, 560 Ohm, 10%
Was ist die Hauptfunktion eines Drahtwiderstands wie dem 5W AXIAL 560?
Die Hauptfunktion eines Drahtwiderstands besteht darin, einen bestimmten elektrischen Widerstandswert zu bieten, um den Stromfluss in einer Schaltung zu begrenzen oder zu steuern. Der 5W AXIAL 560 mit seinen 5 Watt Leistung ist besonders geeignet für Anwendungen, bei denen signifikante Energiemengen abgeleitet werden müssen.
Kann der 5W AXIAL 560 in Hochfrequenzanwendungen eingesetzt werden?
Axiale Drahtwiderstände sind generell für geringere bis mittlere Frequenzen optimiert. Bei sehr hohen Frequenzen können parasitäre Effekte wie Induktivität und Kapazität relevanter werden. Für spezifische Hochfrequenzanwendungen sind oft spezialisierte Widerstandstypen besser geeignet. Für viele Standardanwendungen im Bereich bis in den Kilohertz-Bereich ist er jedoch gut geeignet.
Wie unterscheidet sich der 5W AXIAL 560 von einem Kohleschichtwiderstand?
Der 5W AXIAL 560 ist ein Drahtwiderstand, der typischerweise höhere Leistungen und eine bessere thermische Stabilität aufweist als viele Kohleschichtwiderstände. Kohleschichtwiderstände sind oft günstiger und für geringere Leistungen konzipiert, können aber bei höheren Belastungen schneller an ihre Grenzen stoßen und thermisch instabiler werden.
Ist die 10% Toleranz für alle Anwendungen ausreichend?
Eine Toleranz von 10% ist für viele allgemeine elektronische Anwendungen, wie z.B. Lastwiderstände, Strombegrenzer oder einfache Filter, völlig ausreichend. Für präzisionskritische Anwendungen, wie z.B. in hochgenauen Messinstrumenten oder Referenzschaltungen, könnten Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%) erforderlich sein.
Wie wird die Leistung von 5 Watt bei diesem Widerstand praktisch sichergestellt?
Die 5-Watt-Leistungsklasse bedeutet, dass der Widerstand kontinuierlich bis zu 5 Watt elektrische Leistung in Wärme umwandeln kann, ohne dauerhaft beschädigt zu werden oder seine Spezifikationen wesentlich zu verändern. Dies wird durch die robuste Konstruktion mit einem Keramikkörper zur Wärmeableitung und einem geeigneten Widerstandsdrall erreicht. Für die tatsächliche Wärmeableitung in der Anwendung ist jedoch auch die umgebende Schaltung und Kühlung entscheidend.
Was bedeutet die axiale Bauform genau?
Die axiale Bauform bezieht sich auf die Anordnung der Anschlussdrähte. Diese verlaufen parallel zur Längsachse des Widerstands. Dies ermöglicht es, den Widerstand direkt auf eine Leiterplatte zu löten, wobei die Drähte durch Löcher gesteckt werden. Diese Bauform ist sehr verbreitet und gut für automatische Bestückungsmaschinen geeignet.
Welchen Einfluss hat die Wärmeentwicklung auf den Widerstandswert?
Jeder Widerstandswert verändert sich mit der Temperatur, was als Temperaturkoeffizient (TK) bezeichnet wird. Drahtwiderstände wie der 5W AXIAL 560 sind bekannt für ihre relativ geringen Temperaturkoeffizienten, was bedeutet, dass sich ihr Widerstandswert bei Temperaturschwankungen weniger stark ändert als bei einigen anderen Widerstandstypen. Dies trägt zur Stabilität der Schaltung bei.
