Hochleistungs-Drahtwiderstand: 5W AXIAL 4,7 – Die zuverlässige Wahl für anspruchsvolle Schaltungen
Suchen Sie nach einer robusten und präzisen Lösung zur Leistungsbegrenzung und Stromsteuerung in Ihren elektronischen Schaltungen? Der 5W AXIAL 4,7 – Drahtwiderstand mit seinen 5 Watt Belastbarkeit, einem Widerstandswert von 4,7 Ohm und einer Toleranz von 10% ist die ideale Komponente für professionelle Anwendungen, bei denen Zuverlässigkeit und Stabilität oberste Priorität haben. Dieser Drahtwiderstand eignet sich hervorragend für Ingenieure, Entwickler und Hobbyisten, die eine thermisch stabile und langlebige Lösung für anspruchsvolle Einsatzzwecke benötigen.
Präzision und Leistung für Ihre Elektronikprojekte
Der 5W AXIAL 4,7 – Drahtwiderstand wurde entwickelt, um konstante Leistung und präzise Widerstandswerte unter widrigen Bedingungen zu liefern. Im Gegensatz zu herkömmlichen Kohleschichtwiderständen bietet dieser axiale Drahtwiderstand eine deutlich höhere Belastbarkeit und eine bessere thermische Stabilität, was ihn zur überlegenen Wahl für Applikationen macht, die signifikante Energiemengen dissipieren müssen. Seine robuste Bauweise minimiert die Auswirkungen von Temperaturschwankungen auf den Widerstandswert und gewährleistet somit eine konsistente Performance über einen breiten Temperaturbereich.
Technische Überlegenheit und Anwendungsbereiche
Die Kernkompetenz dieses axialen Drahtwiderstands liegt in seiner Fähigkeit, hohe Leistungen zu verarbeiten und dabei präzise Widerstandswerte beizubehalten. Die axiale Bauform erleichtert die Montage auf Leiterplatten und ermöglicht eine effiziente Wärmeabfuhr, was für die Langlebigkeit und Zuverlässigkeit der gesamten Schaltung entscheidend ist. Mit einer Nennbelastbarkeit von 5 Watt ist dieser Widerstand perfekt geeignet für:
- Leistungselektronik: Einsatz in Stromversorgungen, Verstärkern und Motorsteuerungen zur Strombegrenzung und Lastanpassung.
- Schaltungsdesign: Ideal für Prototypenbau und Serienfertigung, bei denen Stabilität und präzise Werte gefordert sind.
- Impulsbelastungen: Seine robuste Konstruktion ermöglicht die Bewältigung kurzzeitiger hoher Stromspitzen.
- Wärmemanagement: Durch seine Konstruktion wird eine effektive Wärmeableitung gewährleistet, was die Lebensdauer der Komponente verlängert.
- Signalverarbeitung: Anwendung in Bereichen, wo genaue Widerstandswerte für die Integrität von Signalen unerlässlich sind.
Haltbarkeit und Zuverlässigkeit im Detail

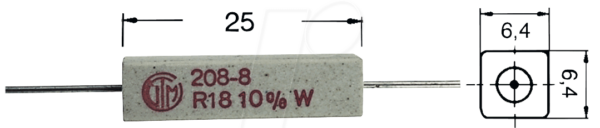

Die Konstruktion des 5W AXIAL 4,7 – Drahtwiderstands basiert auf einem Kern aus Keramik, der mit einem präzise gewickelten Widerstandsdraht aus einer Nickel-Chrom-Legierung (Nichrom) umgeben ist. Diese Materialien sind für ihre hervorragende Wärme- und Korrosionsbeständigkeit bekannt. Die gesamte Einheit ist mit einer nichtbrennbaren, hitzebeständigen Beschichtung versiegelt, die die Wicklung schützt und eine zusätzliche Isolationsschicht bietet. Dies gewährleistet, dass der Widerstand seine spezifizierten Eigenschaften auch unter thermischer Belastung und in Umgebungen mit potenziell aggressiven chemischen Einflüssen beibehält. Die axiale Anschlussform mit den robusten Drahtenden ermöglicht eine sichere und zuverlässige Lötverbindung auf der Leiterplatte.
Spezifikationen und Qualitätsmerkmale
Die Leistung und Zuverlässigkeit eines elektronischen Bauteils wird maßgeblich durch seine physikalischen und elektrischen Eigenschaften bestimmt. Der 5W AXIAL 4,7 – Drahtwiderstand zeichnet sich durch folgende Merkmale aus, die ihn für anspruchsvolle Applikationen prädestinieren:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Axialer Drahtwiderstand |
| Leistung (Nennbelastbarkeit) | 5 Watt (5W) |
| Widerstandswert | 4,7 Ohm (4R7) |
| Toleranz | ± 10% |
| Konstruktion | Keramikkern mit gewickeltem Widerstandsdraht (Nichrom) |
| Beschichtung | Hitzebeständige, nichtbrennbare Vergussmasse |
| Anschlussart | Axial, durchkontaktiert (Lötanschluss) |
| Temperaturkoeffizient | Typischerweise im Bereich von ±200 ppm/°C bis ±400 ppm/°C (abhängig von der genauen Ausführung des Widerstandsdrahtes), was eine gute thermische Stabilität gewährleistet. |
| Maximale Betriebstemperatur | Üblicherweise bis zu 200°C (wobei die Nennleistung bei niedrigeren Temperaturen, z.B. 70°C, spezifiziert wird). |
Häufig gestellte Fragen zu 5W AXIAL 4,7 – Drahtwiderstand, axial, 5 W, 4,7 Ohm, 10%
Was ist die Hauptanwendung für einen 5 Watt axialen Drahtwiderstand mit 4,7 Ohm?
Die Hauptanwendung für diesen Widerstandstyp liegt in Schaltungen, die eine präzise und stabile Begrenzung des Stromflusses bei gleichzeitiger Dissipation von bis zu 5 Watt Leistung erfordern. Dies umfasst beispielsweise Netzteile, Ladegeräte, Verstärkerschaltungen oder auch industrielle Steuerungen, wo eine zuverlässige und thermisch stabile Stromführung unerlässlich ist.
Warum ist die axiale Bauform vorteilhaft?
Die axiale Bauform mit durchgehenden Drahtanschlüssen ermöglicht eine einfache Montage und Lötung auf Leiterplatten. Sie erleichtert zudem die Wärmeableitung, da der Widerstand oft mit etwas Abstand zur Platine montiert werden kann, was für die thermische Entlastung der umliegenden Komponenten und der Leiterplatte selbst von Vorteil ist.
Was bedeutet die Toleranz von 10% für die Leistung des Widerstands?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 10% vom Nennwert (4,7 Ohm) abweichen kann. Für die meisten allgemeinen Anwendungen ist diese Toleranz ausreichend. Für hochpräzise Schaltungen, bei denen exakte Werte kritisch sind, wären Widerstände mit geringerer Toleranz (z.B. 1% oder 5%) erforderlich.
Wie wird die Wärmeableitung bei diesem 5W Drahtwiderstand gewährleistet?
Die Wärmeableitung wird durch die robuste keramische Basis, die als Wärmesenke fungiert, und die hitzebeständige Vergussmasse, die eine gute Wärmeleitung von der Wicklung zur Umgebungsluft ermöglicht, gewährleistet. Die axiale Bauform unterstützt zudem die Konvektion, also die natürliche Luftzirkulation um das Bauteil.
Ist dieser Widerstand für den Einsatz bei hohen Umgebungstemperaturen geeignet?
Der Widerstand ist für den Einsatz bei erhöhten Temperaturen ausgelegt und verfügt über eine hitzebeständige Beschichtung. Die Nennleistung von 5 Watt ist jedoch typischerweise für eine bestimmte Umgebungstemperatur (oft 70°C) spezifiziert. Bei höheren Umgebungstemperaturen muss die tatsächlich auftretende Verlustleistung reduziert werden (Derating), um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten.
Kann dieser Drahtwiderstand auch für pulsierende Lasten verwendet werden?
Ja, die robuste Konstruktion von Drahtwiderständen macht sie generell widerstandsfähiger gegenüber kurzzeitigen Überlasten und Impulsbelastungen als viele andere Widerstandstypen. Die genauen Grenzen für Impulsbelastbarkeit hängen jedoch von der spezifischen Ausführung und der Dauer des Impulses ab und sollten im Datenblatt des Herstellers geprüft werden.
Welche Materialien werden typischerweise für den Widerstandsdraht verwendet?
Für die Wicklung von Hochleistungs-Drahtwiderständen werden häufig Legierungen wie Nichrom (Nickel-Chrom) oder Konstantan (Kupfer-Nickel) verwendet. Diese Materialien zeichnen sich durch einen geringen Temperaturkoeffizienten und eine hohe Beständigkeit gegen Oxidation aus, was für die Stabilität des Widerstandswertes über die Zeit und bei Temperaturschwankungen wichtig ist.
