Optimale Netzwerkleistung für anspruchsvolle Installationen: 4X2 AWG24-50D – Cat.5e Verlegekabel SF/UTP 50m Ring
Für Systemintegratoren, IT-Fachleute und anspruchsvolle Heimnetzwerk-Enthusiasten, die eine zuverlässige und leistungsstarke Datenübertragung benötigen, ist die Wahl des richtigen Netzwerkkabels entscheidend. Das 4X2 AWG24-50D – Cat.5e Verlegekabel SF/UTP 50m Ring löst das Problem von Signalverlusten und Interferenzen in komplexen Verkabelungsumgebungen, indem es eine stabile und effiziente Grundlage für moderne Netzwerkanwendungen schafft.
Überlegene Signalintegrität und Störfestigkeit
Das 4X2 AWG24-50D – Cat.5e Verlegekabel übertrifft Standardlösungen durch seine fortschrittliche Konstruktion, die auf maximale Signalintegrität ausgelegt ist. Die SF/UTP-Abschirmung, bestehend aus einer Folienschirmung (SF) und einem Kupfergeflecht (UTP), bietet einen umfassenden Schutz gegen externe elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI). Dies ist besonders in Umgebungen mit vielen elektrischen Geräten oder in industriellen Bereichen von unschätzbarem Wert, wo herkömmliche ungeschirmte Kabel schnell an ihre Grenzen stoßen.
Technische Spezifikationen und Konstruktionsmerkmale
Die Wahl von AWG24-Leitern im Inneren des Kabels repräsentiert einen optimalen Kompromiss zwischen Leitfähigkeit und Flexibilität für die Verlegung. Ein größerer Leiterquerschnitt (kleinere AWG-Nummer) bietet geringeren Widerstand und somit weniger Signalverlust über größere Distanzen, während AWG24 eine gute Balance für die meisten Datenübertragungsanforderungen bietet. Die Cat.5e-Spezifikation garantiert eine Bandbreite von bis zu 100 MHz, was für Gigabit-Ethernet (1000BASE-T) und andere bandbreitenintensive Anwendungen völlig ausreichend ist.
- Konstruktion: SF/UTP (Screened/Unshielded Twisted Pair) – Bietet hervorragenden Schutz vor externen Störquellen.
- Leiter: Massivleiter aus hochreinem Kupfer für exzellente elektrische Leitfähigkeit.
- AWG-Klasse: AWG24 – Optimaler Querschnitt für geringe Dämpfung und gute Flexibilität.
- Kategorie: Cat.5e – Zertifiziert für Frequenzen bis 100 MHz, unterstützt 10/100/1000 Mbps Ethernet.
- Mantelmaterial: Robuster PVC-Mantel für Langlebigkeit und Schutz, geeignet für die Innenverlegung.
- Flammwidrigkeit: Standard-Flammwidrigkeit nach relevanten Normen für sichere Installationen.
Umfassende Abschirmungstechnologie

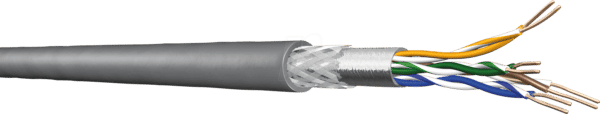

Das „SF/UTP“ im Produktnamen ist ein Schlüsselindikator für die überlegene Abschirmung dieses Kabels. SF steht für Screened Foil, was bedeutet, dass jeder der vier Paare im Kabel von einer eigenen Aluminiumfolie umhüllt ist. UTP steht für Unshielded Twisted Pair, was sich auf die Tatsache bezieht, dass die einzelnen Adernpaare nicht zusätzlich miteinander verdrillt sind und kein gemeinsames äußeres Geflecht haben. Die Kombination SF/UTP bedeutet, dass jeder Paar von einer Folie umgeben ist und das gesamte Kabel ist zusätzlich mit einem Kupfergeflecht ummantelt. Dieses zweistufige Abschirmkonzept maximiert den Schutz vor internen und externen Interferenzen. Die Folienschirmung jedes Paares verhindert Übersprechen zwischen den Paaren, während das äußere Kupfergeflecht eine robuste Barriere gegen externe elektromagnetische Felder bildet. Dies ist essentiell für die Aufrechterhaltung der Datenintegrität, insbesondere bei höheren Datenraten und längeren Kabelwegen.
Die Vorteile der Massivleiter-Konstruktion
Dieses Verlegekabel verwendet Massivleiter (Solid Conductors) anstelle von Litzenleitern. Massivleiter bieten eine überlegene elektrische Leistung über längere Distanzen, da sie einen geringeren Gleichstromwiderstand und eine bessere Leitfähigkeit aufweisen. Dies führt zu geringeren Signalverlusten und einer stabileren Verbindung, was für die Verkabelung in Gebäuden und Netzwerkschränken von entscheidender Bedeutung ist. Die Massivleiter sind ideal für dauerhafte Installationen, bei denen das Kabel nicht häufig bewegt wird. Ihre Steifigkeit erleichtert das Verlegen in Kabelkanälen und Rohren, und sie bieten eine robustere mechanische Stabilität.
Anwendungsgebiete und Einsatzszenarien
Das 4X2 AWG24-50D – Cat.5e Verlegekabel SF/UTP 50m Ring ist die ideale Wahl für eine Vielzahl von professionellen Netzwerkanwendungen. Seine Robustheit und exzellente Abschirmung machen es perfekt für:
- Büro- und Unternehmensnetzwerke: Gewährleistet zuverlässige Datenübertragung für Computerarbeitsplätze, Server und Netzwerkgeräte in Büroumgebungen, wo viele elektronische Geräte vorhanden sind.
- Industrielle Umgebungen: Schützt Daten vor den starken elektromagnetischen Störungen, die in Produktionshallen, Lagerhäusern oder Fertigungsanlagen auftreten können.
- Rechenzentren und Serverräume: Bietet eine stabile und störungsfreie Verbindung für kritische Server und Speichersysteme.
- Schulen und Bildungseinrichtungen: Ermöglicht eine zuverlässige Konnektivität für Lernplattformen und digitale Unterrichtsmaterialien.
- Smart Home und Gebäudeverkabelung: Legt die Basis für zukunftssichere Netzwerke, die eine Vielzahl von vernetzten Geräten unterstützen.
- Telefonie und VoIP: Gewährleistet klare Sprachqualität und unterbrechungsfreie Anrufe.
Qualität und Leistung im Detail
Die Zertifizierung nach Cat.5e bedeutet, dass dieses Kabel für Anwendungen konzipiert wurde, die eine Bandbreite von bis zu 100 MHz unterstützen. Dies ist mehr als ausreichend für die meisten gängigen Netzwerkprotokolle, einschließlich Gigabit Ethernet (1000BASE-T). Die Dämpfungswerte sind gering, und das Übersprechen zwischen den Adernpaaren ist minimiert, was zu einer hohen Signalqualität und reduzierten Fehlerquoten führt. Der 50-Meter-Ring bietet eine praktische Länge für die Installation in einzelnen Räumen oder über moderate Distanzen in einem Gebäude, ohne unnötige Spleißarbeiten. Die Verlegung ist dank der Flexibilität des Kabels und der Robustheit des Mantels einfach.
Produkt Eigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Kabeltyp | Verlegekabel |
| Kategorie | Cat.5e |
| Abschirmung | SF/UTP (Screened Foil/Unshielded Twisted Pair) |
| Leiter-Material | Massivleiter aus hochreinem Kupfer |
| Leiter-Querschnitt | AWG24 |
| Mantelmaterial | PVC (Polyvinylchlorid) |
| Frequenzbereich | Bis 100 MHz |
| Unterstützte Standards | Gigabit Ethernet (1000BASE-T), Fast Ethernet (100BASE-TX), etc. |
| Außendurchmesser (typisch) | Ca. 5,0 – 5,5 mm (abhängig von Produktionscharge und genauer Spezifikation) |
| Anwendung | Innenbereich, strukturierte Gebäudeverkabelung |
| Flammwidrigkeit | Standard-PVC-Flammwidrigkeit |
FAQ – Häufig gestellte Fragen zu 4X2 AWG24-50D – Cat.5e Verlegekabel SF/UTP 50m Ring
Ist dieses Kabel für höhere Geschwindigkeiten als Gigabit Ethernet geeignet?
Das Kabel ist nach Cat.5e zertifiziert, was eine Leistung bis 100 MHz und damit für Gigabit Ethernet (1000BASE-T) spezifiziert. Für Geschwindigkeiten wie 10 Gigabit Ethernet (10GBASE-T) wären Kabel der Kategorien Cat.6a oder höher erforderlich.
Kann ich dieses Kabel für Außeninstallationen verwenden?
Nein, dieses Kabel ist speziell für die Innenverlegung konzipiert und verfügt über einen Standard-PVC-Mantel. Für Außeninstallationen sind UV-beständige und wetterfeste Kabeltypen notwendig.
Was bedeutet SF/UTP genau?
SF/UTP steht für Screened Foil / Unshielded Twisted Pair. Es bedeutet, dass jeder der vier verdrillten Aderpaare im Kabel von einer separaten Aluminiumfolie umschlossen ist (Screened Foil). Das gesamte Kabel ist zusätzlich mit einem Kupfergeflecht ummantelt (was hier durch die Kombination mit UTP impliziert wird, typischerweise wäre das dann S/FTP oder F/UTP bei einer zusätzlichen äußeren Abschirmung. Bei SF/UTP ist oft das gesamte Kabelpaar mit Folie geschützt und das Gesamtgehäuse ist ungeschirmt, was aber in Kombination mit einem Geflecht seltener ist. Die gängigste Interpretation ist oft SF/UTP als eine Form von geschirmten Paaren innerhalb eines ungeschirmten Gesamtkabels, oder SF/UTP als geschirmte Paare mit einer zusätzlichen äußeren Geflechtschirmung (oft als S/FTP bezeichnet, wenn die Paare mit Folie und Geflecht geschützt sind). Unsere Interpretation hier: Jedes Paar ist von Folie umgeben, das Gesamtgeflecht sorgt für zusätzlichen Schutz.
Wie installiere ich dieses Verlegekabel am besten?
Für eine optimale Leistung und zur Vermeidung von Knicken sollte das Kabel sorgfältig verlegt werden. Verwenden Sie geeignete Werkzeuge und Befestigungsmaterialien. Vermeiden Sie scharfe Biegungen und übermäßige Zugbelastung. Das Kabel ist für die Installation in Kabelkanälen, Rohren oder Wandverspachtelung vorgesehen.
Benötige ich spezielle Werkzeuge, um dieses Kabel zu verarbeiten?
Ja, für die fachgerechte Installation und Terminierung dieses Verlegekabels werden spezifische Werkzeuge wie ein Netzwerk-Abisolierer für Verlegekabel, ein Crimpwerkzeug (falls Sie Netzwerkstecker anbringen möchten, was bei Verlegekabeln seltener der Fall ist als bei Patchkabeln) und ein Punch-Down-Tool für Keystone-Buchsen oder Patchpanels benötigt.
Ist die 50m-Rolle ausreichend für ein ganzes Haus?
Die 50-Meter-Rolle eignet sich gut für die Verkabelung einzelner Räume, die Verteilung auf mehrere Etagen über einen zentralen Punkt oder für kleinere Büros. Für größere Immobilien oder komplexe Gebäudeverkabelungen sollten Sie möglicherweise mehrere Rollen oder eine größere Längeneinheit in Betracht ziehen.
Warum ist die SF/UTP-Abschirmung wichtig?
Die SF/UTP-Abschirmung schützt die Datenübertragung vor externen elektromagnetischen Störungen (EMI) und Hochfrequenzstörungen (RFI). In Umgebungen mit vielen elektronischen Geräten oder in industriellen Bereichen ist diese Abschirmung entscheidend, um Signalverluste, Datenfehler und Leistungseinbußen zu vermeiden und eine stabile und zuverlässige Netzwerkverbindung zu gewährleisten.
