Hochleistungs-Erdkabel für zukunftssichere Netzwerke: 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF, 100m, DRAKA
Sie planen die Installation eines robusten und leistungsfähigen Netzwerks, das höchste Ansprüche an Datenübertragungsgeschwindigkeit und -stabilität erfüllt? Dann ist das 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF von DRAKA die ideale Lösung für Sie. Dieses spezialisierte Erdkabel wurde konzipiert, um selbst unter anspruchsvollsten Bedingungen eine zuverlässige und störungsfreie Datenkommunikation zu gewährleisten. Es ist perfekt für Systemintegratoren, IT-Administratoren und alle, die auf eine Infrastruktur setzen, die für kommende Technologien gerüstet ist.
Maximale Performance und Zuverlässigkeit: Die Vorteile des Cat.7 ERDKABELS
Das 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF von DRAKA übertrifft herkömmliche Netzwerkkabel in jeder Hinsicht, wenn es um Leistung und Langlebigkeit geht. Die Kategorie 7 (Cat.7) Spezifikation garantiert Bandbreiten bis zu 600 MHz und ermöglicht damit Übertragungsraten, die weit über die von älteren Standards hinausgehen. Dies ist entscheidend für Anwendungen, die hohe Datenmengen verarbeiten, wie z.B. 10-Gigabit-Ethernet (10GBase-T) oder zukünftige Kommunikationsstandards.

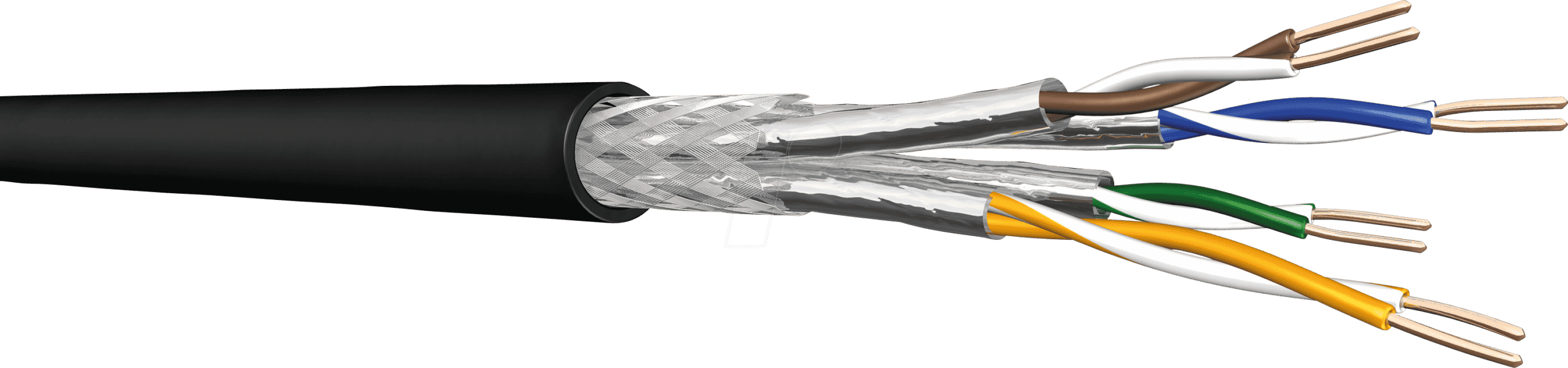

- Überlegene Abschirmung: Die S/FTP-Konstruktion (Screened/Foiled Twisted Pair) bietet eine doppelte Abschirmung. Jedes Adernpaar ist einzeln mit einer Folie (PiMF – Pairs in Metal Foil) ummantelt, und das gesamte Kabel verfügt zusätzlich über ein Geflecht. Dies eliminiert nahezu sämtliche elektromagnetischen Interferenzen (EMI) und Übersprechen (Crosstalk), was für eine stabile und verlustfreie Datenübertragung unerlässlich ist.
- Hohe Bandbreite und Geschwindigkeit: Mit Unterstützung für bis zu 600 MHz ist dieses Kabel für anspruchsvolle Netzwerkanforderungen gerüstet und bietet ausreichend Reserven für zukünftige Upgrades.
- Robuste Bauweise für Außenanwendungen: Speziell als Erdkabel konzipiert, zeichnet es sich durch eine erhöhte Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit, UV-Strahlung und mechanischer Belastung aus. Dies gewährleistet eine langfristige und sichere Installation im Außenbereich.
- AWG23-Qualität für geringen Signalverlust: Der Leiterquerschnitt von AWG23 (American Wire Gauge) steht für einen geringen elektrischen Widerstand und damit für minimierte Signalverluste über längere Distanzen.
Technische Exzellenz und Robustheit: Eine Detailanalyse
Das 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF von DRAKA ist das Ergebnis hochentwickelter Fertigungsprozesse und der Verwendung erstklassiger Materialien. Die Präzision in der Konstruktion jedes einzelnen Elements trägt maßgeblich zu seiner außergewöhnlichen Leistungsfähigkeit bei.
Die Cat.7-Norm definiert strenge Anforderungen an die Frequenzbereiche und die Abschirmung, um die Integrität der übertragenen Datenpakete zu gewährleisten. Dies ist besonders relevant in Umgebungen mit vielen potenziellen Störquellen, wie z.B. Industrieanlagen, Rechenzentren oder auch im Außenbereich, wo Kabel Umwelteinflüssen ausgesetzt sind. Die S/FTP-Bauweise mit individueller Folienschirmung der Adernpaare (PiMF) und einem zusätzlichen Kupfergeflecht ist hier der Schlüssel. Diese mehrstufige Abschirmung verhindert effektiv, dass externe elektromagnetische Felder das Signal stören und dass sich die Signale benachbarter Adernpaare gegenseitig beeinflussen (NEXT – Near End Crosstalk und FEXT – Far End Crosstalk).
Der Einsatz von AWG23-Leitern bietet eine optimale Balance zwischen Leitfähigkeit und Flexibilität. Ein geringerer AWG-Wert bedeutet einen größeren Leiterdurchmesser, was zu einem niedrigeren Widerstand und somit zu geringeren Signalverlusten führt. Dies ist entscheidend für die Aufrechterhaltung hoher Datenübertragungsraten über die gesamte Länge des Kabels von 100 Metern. Die Reinheit des verwendeten Kupfermaterials für die Leiter ist ebenfalls von höchster Bedeutung, da Verunreinigungen den elektrischen Widerstand erhöhen und die Signalintegrität beeinträchtigen können.
Die Außenmantelmaterialien sind speziell für den Einsatz als Erdkabel ausgewählt. Sie müssen nicht nur mechanischen Belastungen wie Zug, Druck und Abrieb standhalten, sondern auch resistent gegen die chemischen und physikalischen Bedingungen im Erdreich sein. Dazu gehören Schutz vor Feuchtigkeit, die durch die Isolationsschichten nicht eindringen darf, sowie Beständigkeit gegen UV-Strahlung, falls das Kabel teilweise oberirdisch verlegt wird. Die flexible, aber dennoch robuste Natur des Mantels erleichtert zudem die Installation, auch bei schwierigen Verlegebedingungen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Kabeltyp | Erdkabel, Netzwerk-Patchkabel |
| Kategorie | Cat.7 |
| Leiterquerschnitt | AWG23 |
| Aufbau | S/FTP PiMF (Screened/Foiled Twisted Pair, Pairs in Metal Foil) |
| Anzahl der Leiterpaare | 4 |
| Schirmung | Gesamtschirmung (Geflecht) und Paar-Schirmung (Folie) |
| Außenmantel | Robust, UV-beständig und feuchtigkeitsresistent für Erdverlegung |
| Frequenzbereich | Bis zu 600 MHz |
| Unterstützte Standards | 10GBase-T, 1000Base-T, 100Base-T etc. |
| Länge | 100 Meter |
| Hersteller | DRAKA |
| Einsatzbereich | Innen- und Außenbereich, Erdverlegung, Rechenzentren, Industrie, Büro |
Maximale Signalintegrität durch PiMF und S/FTP
Das 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF von DRAKA setzt neue Maßstäbe in Sachen Signalintegrität durch seine fortschrittliche Abschirmtechnologie. Die Konstruktion „Pairs in Metal Foil“ (PiMF) bedeutet, dass jedes einzelne Adernpaar innerhalb des Kabels von einer separaten Folie umhüllt ist. Diese individuelle Abschirmung ist die erste Verteidigungslinie gegen externe elektromagnetische Störfelder. Sie verhindert, dass Signale von einem Paar in ein anderes übersprechen (Near End Crosstalk, NEXT) und schützt die empfindlichen Datenströme vor äußeren Einflüssen.
Darüber hinaus verfügt das Kabel über eine zusätzliche Gesamtschirmung (Screened/Foiled), hier als S/FTP spezifiziert, was in der Regel ein Kupfergeflecht oder eine Folien-Geflecht-Kombination meint. Diese äußere Schicht bietet einen zusätzlichen Schutzwall gegen breitbandige Störsignale und verhindert, dass hochfrequente Strahlung aus dem Kabel entweicht. Die Kombination aus PiMF und der äußeren Abschirmung schafft eine beispiellose Immunität gegenüber Störungen. Dies ist unerlässlich für Anwendungen, die über lange Distanzen oder in Umgebungen mit hoher elektromagnetischer Belastung betrieben werden, wie z.B. in industriellen Produktionsstätten, Krankenhäusern oder in der Nähe starker Stromleitungen.
Die S/FTP-Bauweise ist der Goldstandard für Netzwerkkabel, die höchste Leistung und Zuverlässigkeit erfordern. Sie minimiert die Auswirkungen von Signalverlusten, Jitter und Paketfehlern, was zu einer stabileren und schnelleren Netzwerkverbindung führt. Für zukunftssichere Installationen, die Bandbreiten für hochauflösende Videoübertragung, Virtualisierung, Cloud-Computing und komplexe Datenanalysen bereitstellen müssen, ist diese Art der Abschirmung keine Option, sondern eine Notwendigkeit.
FAQ – Häufig gestellte Fragen zu 4X2 AWG23-100ED – Cat.7 ERDKABEL S/FTP PiMF, 100m, DRAKA
Ist dieses Kabel für die Verlegung im Freien geeignet?
Ja, dieses Kabel ist explizit als Erdkabel konzipiert und verfügt über einen robusten, UV-beständigen und feuchtigkeitsresistenten Außenmantel, der für die sichere Verlegung im Erdreich optimiert ist.
Welche maximale Datenübertragungsrate unterstützt dieses Kabel?
Das Kabel unterstützt eine Bandbreite von bis zu 600 MHz, was für die Übertragung von 10-Gigabit-Ethernet (10GBase-T) und darüber hinaus ausreichend ist.
Was bedeutet die S/FTP PiMF Klassifizierung?
S/FTP PiMF steht für „Screened/Foiled Twisted Pair, Pairs in Metal Foil“. Dies bedeutet, dass jedes Adernpaar einzeln mit einer Folie abgeschirmt ist und das gesamte Kabel zusätzlich durch ein Geflecht geschirmt wird. Dies bietet eine herausragende Abschirmung gegen elektromagnetische Störungen.
Ist das Kabel flexibel genug für die Installation?
Der AWG23-Leiterquerschnitt bietet eine gute Balance zwischen Leitfähigkeit und Flexibilität, was die Installation erleichtert, auch wenn spezielle Verlegegeräte für Erdkabel empfohlen werden können.
Kann ich dieses Kabel für PoE (Power over Ethernet) Anwendungen verwenden?
Ja, dank der hohen Qualität der Leiter und der exzellenten Abschirmung eignet sich dieses Cat.7-Kabel hervorragend für PoE- und PoE+-Anwendungen, da geringe Verluste und eine stabile Stromversorgung gewährleistet sind.
Welche Art von Steckverbindern werden für dieses Kabel benötigt?
Für Cat.7-Kabel werden in der Regel RJ45-Steckverbinder verwendet, die speziell für die Anforderungen von Cat.7 zertifiziert sind, um die volle Leistung des Kabels zu gewährleisten. Bei der Installation im Feld sind geschirmte Stecker (STP) zu bevorzugen.
Wie unterscheidet sich dieses Erdkabel von einem Standard-Netzwerkkabel?
Der Hauptunterschied liegt in der erhöhten Widerstandsfähigkeit gegen Umwelteinflüsse wie Feuchtigkeit, UV-Strahlung und mechanische Belastungen, die für die Verlegung im Erdreich erforderlich ist. Zudem sind Erdkabel oft robuster konstruiert, um Bodendruck und Beschädigungen durch Wurzeln oder Steine besser standzuhalten.
