Hochleistungs-Optokoppler 4N38A: Zuverlässige Signalentkopplung für anspruchsvolle Elektronikanwendungen
Der 4N38A Optokoppler ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und zuverlässige galvanische Trennung zwischen verschiedenen Schaltungsteilen benötigen. Ob zur Vermeidung von Masseschleifen, zum Schutz empfindlicher Mikrocontroller vor Überspannungen oder zur sicheren Ansteuerung von Hochspannungskomponenten – der 4N38A gewährleistet maximale Signalintegrität und Systemsicherheit in industriellen Steuerungen, Messsystemen und Stromversorgungen.
Warum der 4N38A die überlegene Wahl ist
Im Gegensatz zu einfachen Transistor- oder Relaislösungen bietet der 4N38A Optokoppler eine echte galvanische Trennung, die durch Lichtübertragung erreicht wird. Dies eliminiert elektrische Verbindungen und schützt somit effektiv vor Spannungsspitzen, Rauschen und anderen Störeinflüssen. Seine bewährte Konstruktion und die präzise Fertigung garantieren eine konsistente Leistung über einen weiten Temperaturbereich und eine lange Lebensdauer, was ihn zu einer überlegenen Wahl für kritische Anwendungen macht, bei denen Ausfallzeiten keine Option sind.
Technische Überlegenheit und Anwendungsbereiche des 4N38A
Der 4N38A repräsentiert eine etablierte Technologie im Bereich der Signalentkopplung. Seine Leistungsfähigkeit basiert auf der Kombination eines Infrarot-Emitter (typischerweise eine Galliumarsenid-Diode) und eines Fototransistors, die in einem gemeinsamen Gehäuse integriert sind. Die Lichtübertragung zwischen Emitter und Empfänger schafft eine Barriere, die keine elektrische Verbindung zulässt und somit eine effektive Trennung von bis zu 5.000 Volt (Spitze) ermöglicht. Dies macht ihn prädestiniert für eine Vielzahl von Anwendungen, darunter:
- Industrielle Automatisierung: Zur Entkopplung von Sensoren, Aktoren und Steuerungseinheiten, um die Robustheit gegen elektromagnetische Interferenzen (EMI) zu erhöhen und die Zuverlässigkeit von Produktionsanlagen zu sichern.
- Stromversorgungen: Als Isolationskomponente in Schaltnetzteilen, um die Sekundärseite von der Primärseite zu trennen und den Benutzer vor gefährlichen Spannungen zu schützen.
- Mess- und Prüftechnik: Zur Erhöhung der Sicherheit bei der Datenerfassung und -verarbeitung, indem empfindliche Messgeräte von potenziell schädlichen Spannungspegeln des Prüflings isoliert werden.
- Leistungselektronik: Zur Ansteuerung von Thyristoren, Triacs und IGBTs in Hochstrom- und Hochspannungsumgebungen, wo eine präzise und isolierte Gate-Ansteuerung unerlässlich ist.
- Telekommunikationsausrüstung: Zur Trennung von Signalwegen und zum Schutz vor Überspannungen durch Leitungsschäden oder Blitzschlag.
Wichtige Leistungsparameter des 4N38A
Die herausragende Leistung des 4N38A Optokopplers manifestiert sich in verschiedenen Schlüsselparametern, die seine Eignung für anspruchsvolle Designs unterstreichen:
- Hohe Isolationsspannung: Bietet eine elektrische Durchbruchspannung von mindestens 5.000 Veff (RMS) oder 7.500 V Spitzenwert, was einen robusten Schutz vor Hochspannungsereignissen gewährleistet.
- Zuverlässiger Stromübertragungsgrad (CTR): Der typische CTR liegt im Bereich von 100% bis 600% bei einem definierten Eingangsstrom (z.B. 10mA). Dies bedeutet, dass der Fototransistor einen Strom erzeugt, der ein Vielfaches des durch die LED fließenden Stroms beträgt, was eine effiziente Signalverstärkung ermöglicht.
- Niedrige LED-Einsatzspannung (VF): Die typische Vorwärtsspannung der Emitter-LED liegt bei etwa 1,1 V bis 1,3 V bei einem Vorwärtsstrom von 10 mA. Dies ermöglicht den Betrieb mit geringer Leistung und ist kompatibel mit den meisten gängigen Mikrocontrollern und Logikpegeln.
- Schnelle Schaltzeiten: Ermöglicht schnelle Signalübertragung mit typischen Anstiegs- und Abfallzeiten im Mikrosekundenbereich, was für zeitkritische Anwendungen von großer Bedeutung ist.
- Breiter Betriebstemperaturbereich: Der 4N38A ist für den Einsatz in einem weiten Temperaturbereich von -55 °C bis +100 °C spezifiziert, was seine Zuverlässigkeit in extremen Umgebungen sicherstellt.
- Hohe Kriech- und Luftstrecken: Das Design des Gehäuses (typischerweise ein 6-Pin DIP-Gehäuse) ist auf die Einhaltung relevanter Sicherheitsstandards für Kriech- und Luftstrecken optimiert, was die Integration in sicherheitsrelevante Geräte erleichtert.
Konstruktive Merkmale und Materialwissenschaft

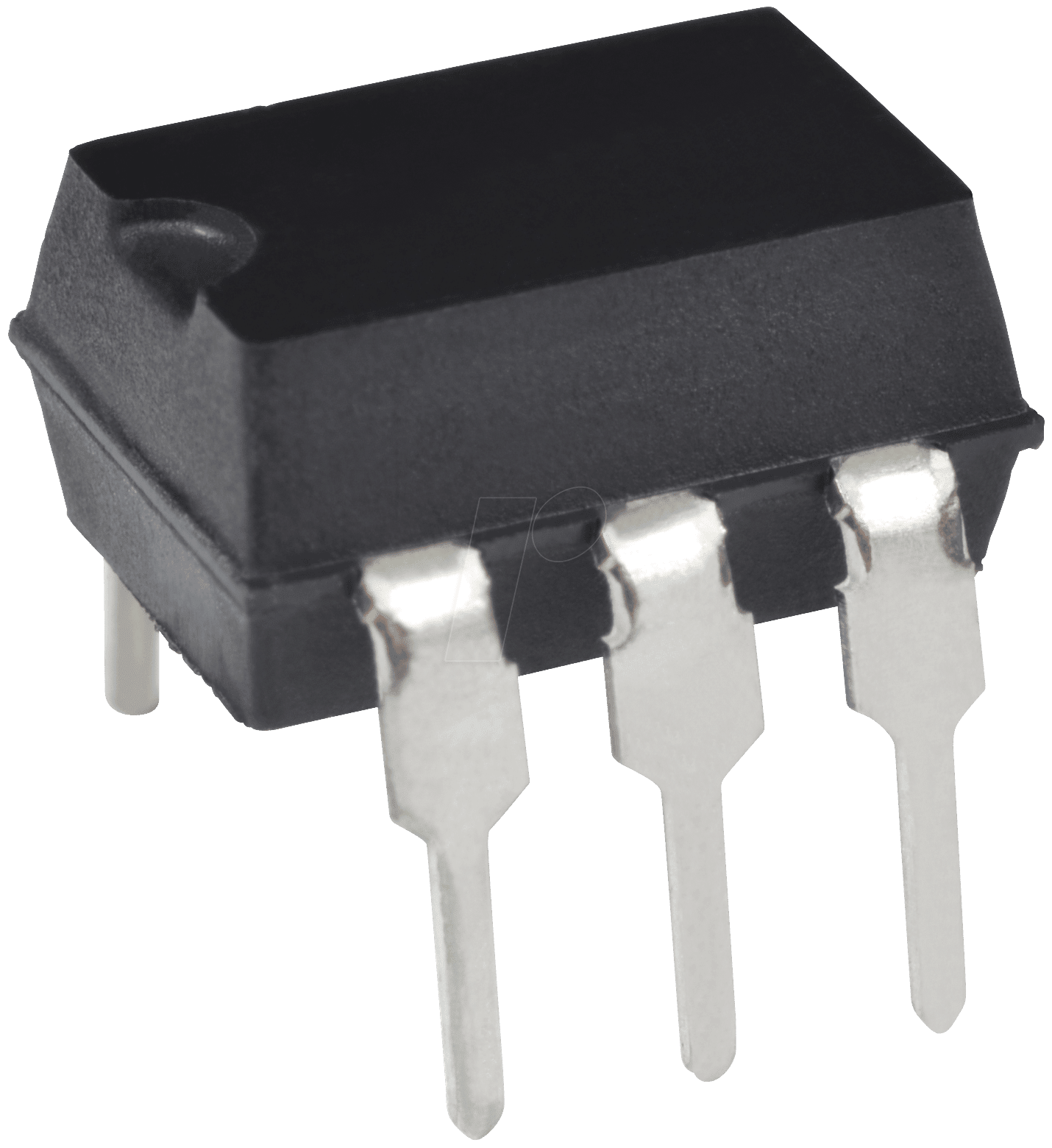

Das Gehäuse des 4N38A ist ein entscheidender Faktor für seine Leistungsfähigkeit und Langlebigkeit. Üblicherweise handelt es sich um ein 6-poliges Dual In-line Package (DIP), das aus hochwertigem Kunststoff (z.B. Epoxidharz) gefertigt ist. Dieses Material bietet hervorragende elektrische Isolationseigenschaften, ist flammwidrig gemäß UL94-V0 Standards und widerstandsfähig gegen Feuchtigkeit und chemische Einflüsse. Die interne Struktur des Optokopplers ist so konzipiert, dass die optische Kopplung zwischen dem Silizium-Fototransistor und der Galliumarsenid-Emitter-LED maximiert wird, während gleichzeitig die elektrischen und physikalischen Trennungsabstände gewahrt bleiben. Die Anschlussdrähte bestehen aus einer kupferbasierten Legierung mit einer Zinn-Blei-Beschichtung, die eine gute Lötbarkeit und Korrosionsbeständigkeit gewährleistet.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | 4N38A |
| Typ | Optokoppler |
| Anzahl Kanäle | 1 |
| Emitter-Typ | Infrarot-LED (Galliumarsenid) |
| Empfänger-Typ | Fototransistor (Silizium) |
| Maximale Isolationsspannung (RMS) | ≥ 5.000 V |
| Typischer Stromübertragungsgrad (CTR) bei 10 mA | 100% bis 600% |
| Typische LED-Vorwärtsspannung (VF) bei 10 mA | 1,1 V – 1,3 V |
| Maximale LED-Vorwärtsstrom (IF) | 60 mA |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 30 V |
| Betriebstemperaturbereich | -55 °C bis +100 °C |
| Gehäusetyp | 6-Pin DIP (Dual In-line Package) |
| Material Gehäuse | Flammwidriges Epoxidharz (UL94-V0 konform) |
| Anwendungsbereiche | Industrielle Automatisierung, Stromversorgungen, Messgeräte, Leistungselektronik, Telekommunikation |
FAQ – Häufig gestellte Fragen zu 4N38A – OPTOKOPPLER
Was ist die Hauptfunktion eines Optokopplers wie des 4N38A?
Die Hauptfunktion des 4N38A Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltungen. Er ermöglicht die Übertragung von elektrischen Signalen über eine optische Barriere, wodurch jegliche direkte elektrische Verbindung verhindert wird. Dies schützt empfindliche Schaltungsteile vor Überspannungen, Rauschen und anderen elektrischen Störungen.
Welche Vorteile bietet die galvanische Trennung durch den 4N38A?
Die galvanische Trennung schützt nicht nur die angeschlossenen Geräte, sondern auch das Bedienpersonal vor gefährlichen Spannungen. Sie verhindert Masseschleifen, die zu unerwünschtem Rauschen und Fehlfunktionen führen können, und ermöglicht die sichere Ansteuerung von Hochspannungskomponenten mit Niederspannungslogik.
Für welche Art von Anwendungen ist der 4N38A besonders gut geeignet?
Der 4N38A eignet sich hervorragend für industrielle Steuerungs- und Automatisierungssysteme, Schaltnetzteile, Leistungselektronik, Telekommunikationsgeräte und jede Anwendung, bei der eine zuverlässige und sichere Signalentkopplung erforderlich ist, um empfindliche Komponenten vor potenziell schädlichen elektrischen Umgebungen zu schützen.
Was bedeutet der Stromübertragungsgrad (CTR) und welche Werte sind beim 4N38A typisch?
Der Stromübertragungsgrad (CTR) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (LED-Vorwärtsstrom) an. Beim 4N38A liegt der typische CTR bei einem Eingangsstrom von 10 mA im Bereich von 100% bis 600%. Ein höherer CTR bedeutet eine bessere Verstärkung des Signals.
Ist der 4N38A für hohe Spannungen sicher?
Ja, der 4N38A ist für eine maximale Isolationsspannung von mindestens 5.000 Veff (RMS) ausgelegt. Diese hohe Durchbruchspannung stellt sicher, dass er auch in Umgebungen mit hohen Spannungsdifferenzen zuverlässig arbeitet und die angeschlossenen Schaltungen schützt.
Welchen Temperaturbereich kann der 4N38A abdecken?
Der 4N38A ist für einen breiten Betriebstemperaturbereich von -55 °C bis +100 °C spezifiziert. Diese Robustheit ermöglicht seinen Einsatz in anspruchsvollen Umgebungen, von sehr kalten bis hin zu heißen Bedingungen.
Was sind die Abmessungen und die Anschlussbelegung des 4N38A?
Der 4N38A wird typischerweise in einem 6-Pin DIP (Dual In-line Package) Gehäuse geliefert. Die genauen Abmessungen entnehmen Sie bitte dem Datenblatt des Herstellers. Die Anschlussbelegung sieht üblicherweise Pin 1 und 2 für die LED (Anode und Kathode) und Pin 4, 5 und 6 für den Fototransistor (Kollektor, Emitter und Basis) vor, wobei Pin 3 oft nicht belegt ist oder eine interne Trennung darstellt, je nach spezifischem Hersteller.
