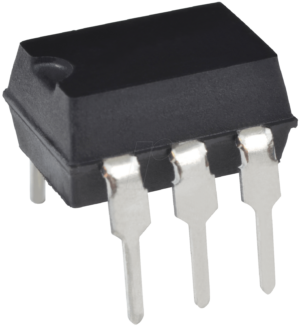

Der 4N35 VIS – Optokoppler DIL-6: Dein zuverlässiger Partner für sichere Signalübertragung
Tauche ein in die Welt der sicheren und effizienten Signalübertragung mit dem 4N35 VIS – Optokoppler DIL-6. Dieses kleine, aber leistungsstarke Bauelement ist ein unverzichtbares Werkzeug für Elektronikenthusiasten, Hobbybastler und professionelle Ingenieure gleichermaßen. Stell dir vor, du baust eine Schaltung, in der empfindliche Mikrocontroller vor Überspannung geschützt werden müssen oder du möchtest galvanische Trennung zwischen verschiedenen Schaltungsteilen realisieren. Der 4N35 VIS ist die Lösung!
Der 4N35 VIS – Optokoppler DIL-6 ist ein Bauelement, das Licht nutzt, um elektrische Signale zu übertragen. Das bedeutet, dass die Eingangs- und Ausgangsseite elektrisch voneinander getrennt sind. Diese galvanische Trennung ist entscheidend, um empfindliche Schaltungen vor Störungen, Überspannungen und anderen unerwünschten Einflüssen zu schützen. Er ist der stille Held in deinen Projekten, der im Hintergrund für Sicherheit und Zuverlässigkeit sorgt.
Warum der 4N35 VIS Optokoppler DIL-6 die ideale Wahl für deine Projekte ist
Was macht den 4N35 VIS so besonders? Lass uns einen Blick auf die herausragenden Eigenschaften werfen, die ihn zu einem Must-have für deine Werkstatt machen:
- Galvanische Trennung: Schützt deine Schaltungen vor gefährlichen Spannungsspitzen und Störungen. Stell dir vor, du entwickelst ein System, das mit hohen Spannungen arbeitet. Der 4N35 VIS sorgt dafür, dass deine Steuerungselektronik sicher und unbeschadet bleibt.
- Hohe Spannungsfestigkeit: Widersteht hohen Spannungen zwischen Ein- und Ausgang, was die Sicherheit deiner Schaltungen erhöht.
- DIL-6 Gehäuse: Das Dual-In-Line-Package (DIL) ermöglicht eine einfache Integration in deine Schaltungen, egal ob auf einer Lochrasterplatine, einem Breadboard oder einer professionellen Leiterplatte. Die einfache Handhabung spart Zeit und Nerven.
- Breiter Anwendungsbereich: Ideal für Anwendungen wie Mikrocontroller-Ansteuerung, Motorsteuerung, Sensorik und vieles mehr. Ob du ein komplexes Robotik-Projekt, eine smarte Haussteuerung oder eine einfache Lichtsteuerung realisieren möchtest, der 4N35 VIS ist vielseitig einsetzbar.
- Zuverlässige Performance: Der 4N35 VIS liefert konsistente und zuverlässige Ergebnisse, auf die du dich verlassen kannst. Du investierst in ein Bauelement, das deine Projekte zum Erfolg führt.
Technische Daten im Überblick
Für alle, die es genau wissen wollen, hier eine detaillierte Übersicht der technischen Daten des 4N35 VIS:
| Parameter | Wert |
|---|---|
| Vorwärtsspannung (VF) | 1.2 V (typisch) |
| Vorwärtsstrom (IF) | 10 mA (typisch), 60 mA (maximal) |
| Kollektor-Emitter-Spannung (VCEO) | 30 V (minimal) |
| Isolationsspannung | 5 kV (RMS) |
| Stromübertragungsverhältnis (CTR) | 100% (Minimum) |
| Betriebstemperaturbereich | -55°C bis +100°C |
| Gehäuse | DIL-6 |
Diese Spezifikationen sind entscheidend, um sicherzustellen, dass der 4N35 VIS perfekt zu deinen Anforderungen passt. Bei der Auswahl der Bauteile für deine Projekte solltest du immer auf die Details achten, um optimale Ergebnisse zu erzielen.
Anwendungsbeispiele, die begeistern
Lass dich von einigen inspirierenden Anwendungsbeispielen für den 4N35 VIS Optokoppler DIL-6 inspirieren:
- Sichere Ansteuerung von Relais: Schütze deine Mikrocontroller vor den hohen Spannungen und induktiven Lasten von Relais. Der 4N35 VIS bildet eine sichere Barriere und verhindert Beschädigungen.
- Galvanische Trennung in Messgeräten: Stelle sicher, dass deine Messgeräte präzise und zuverlässig arbeiten, indem du Störungen und Rauschen eliminierst. Eine saubere Signalübertragung ist das A und O für genaue Messergebnisse.
- Motorsteuerung: Steuere Motoren sicher und effizient, ohne deine Steuerungselektronik zu gefährden. Ob du einen kleinen DC-Motor oder einen leistungsstarken Schrittmotor ansteuerst, der 4N35 VIS sorgt für Sicherheit.
- Industrielle Automatisierung: Integriere den 4N35 VIS in deine Automatisierungssysteme, um eine zuverlässige und störungsfreie Kommunikation zwischen verschiedenen Geräten zu gewährleisten. Er ist ein Schlüsselbaustein für robuste und langlebige Systeme.
Diese Beispiele zeigen die Vielseitigkeit des 4N35 VIS und seine Bedeutung in verschiedenen Bereichen der Elektronik. Mit diesem Bauelement in deiner Werkstatt sind deiner Kreativität keine Grenzen gesetzt.
Installation und Verwendung: So einfach geht’s
Die Installation und Verwendung des 4N35 VIS ist denkbar einfach. Dank des DIL-6 Gehäuses lässt er sich problemlos in deine Schaltungen integrieren. Hier sind ein paar Tipps, die dir den Einstieg erleichtern:
- Datenblatt konsultieren: Bevor du beginnst, wirf einen Blick in das Datenblatt des 4N35 VIS. Hier findest du alle wichtigen Informationen zu Pinbelegung, Spannungs- und Stromgrenzen.
- Polarität beachten: Achte auf die richtige Polarität der LED im Eingangsbereich des Optokopplers. Eine falsche Polung kann zur Beschädigung des Bauelements führen.
- Vorwiderstand verwenden: Verwende einen geeigneten Vorwiderstand, um den Strom durch die LED zu begrenzen und ihre Lebensdauer zu verlängern.
- Ausgang beschalten: Beschalte den Ausgangstransistor entsprechend deinen Anforderungen. Ein Pull-Up-Widerstand kann erforderlich sein, um das gewünschte Schaltverhalten zu erzielen.
Mit diesen einfachen Schritten kannst du den 4N35 VIS erfolgreich in deine Projekte integrieren und von seinen Vorteilen profitieren.
Dein Mehrwert beim Kauf in unserem Shop
Wenn du den 4N35 VIS Optokoppler DIL-6 in unserem Shop kaufst, profitierst du von zahlreichen Vorteilen:
- Schnelle Lieferung: Wir wissen, dass du dein Projekt schnellstmöglich realisieren möchtest. Daher sorgen wir für eine zügige Bearbeitung und Lieferung deiner Bestellung.
- Hohe Qualität: Wir bieten ausschließlich hochwertige Produkte an, die unseren strengen Qualitätsstandards entsprechen. Du kannst dich auf die Zuverlässigkeit des 4N35 VIS verlassen.
- Kompetente Beratung: Unser erfahrenes Team steht dir bei Fragen und Problemen zur Seite. Wir helfen dir gerne bei der Auswahl des richtigen Bauelements und geben dir Tipps zur Anwendung.
- Sichere Zahlungsmethoden: Wir bieten dir verschiedene sichere Zahlungsmethoden, damit du deinen Einkauf bequem und risikofrei abschließen kannst.
- Attraktive Preise: Wir bieten den 4N35 VIS zu einem fairen Preis an, damit du dein Budget optimal nutzen kannst.
Wir sind dein zuverlässiger Partner für Elektronikbauteile und unterstützen dich dabei, deine Projekte erfolgreich umzusetzen. Vertraue auf unsere Expertise und profitiere von unserem erstklassigen Service.
FAQ – Häufig gestellte Fragen zum 4N35 VIS Optokoppler DIL-6
Hier findest du Antworten auf häufig gestellte Fragen zum 4N35 VIS:
Was ist ein Optokoppler und wofür wird er verwendet?
Ein Optokoppler, auch Optoisolator genannt, ist ein Bauelement, das elektrische Signale mithilfe von Licht überträgt. Er wird verwendet, um zwei Schaltungsteile galvanisch voneinander zu trennen, was bedeutet, dass sie elektrisch nicht miteinander verbunden sind. Dies dient zum Schutz vor Überspannungen, Störungen und zur Vermeidung von Masseschleifen.
Welche Vorteile bietet die galvanische Trennung?
Die galvanische Trennung bietet eine Vielzahl von Vorteilen, darunter den Schutz empfindlicher Schaltungen vor Überspannungen und Störungen, die Verhinderung von Masseschleifen, die zu unerwünschtem Rauschen führen können, und die Erhöhung der Sicherheit, indem gefährliche Spannungen von Steuerungselektronik ferngehalten werden.
Wie schließe ich den 4N35 VIS richtig an?
Die korrekte Anschlussweise ist im Datenblatt des 4N35 VIS detailliert beschrieben. Grundsätzlich wird die LED-Seite (Eingang) mit einem Vorwiderstand an die Steuerspannung angeschlossen, wobei auf die Polarität geachtet werden muss. Die Transistorseite (Ausgang) wird entsprechend der gewünschten Anwendung beschaltet, oft mit einem Pull-Up-Widerstand.
Kann ich den 4N35 VIS für AC-Signale verwenden?
Der 4N35 VIS ist primär für DC-Signale ausgelegt. Für AC-Signale sind spezielle Optokoppler mit bidirektionalen Eingängen oder Brückengleichrichtern besser geeignet.
Welchen Vorwiderstand benötige ich für die LED im 4N35 VIS?
Der benötigte Vorwiderstand hängt von der Versorgungsspannung und dem gewünschten LED-Strom ab. Eine typische Berechnung ist: R = (Vsupply – VF) / IF, wobei VF die Vorwärtsspannung der LED (ca. 1.2V) und IF der gewünschte Strom (z.B. 10mA) ist.
Was bedeutet „DIL-6“?
„DIL-6“ steht für „Dual In-Line Package mit 6 Pins“. Es beschreibt die Bauform des Bauelements, die eine einfache Montage auf Lochrasterplatinen, Breadboards und Leiterplatten ermöglicht.
Wie hoch ist die maximale Isolationsspannung des 4N35 VIS?
Die maximale Isolationsspannung des 4N35 VIS beträgt typischerweise 5 kV (RMS). Dies ist die Spannung, die zwischen Ein- und Ausgangsseite angelegt werden kann, ohne dass ein Durchschlag erfolgt.
Wo finde ich das Datenblatt des 4N35 VIS?
Das Datenblatt des 4N35 VIS ist in der Regel auf der Website des Herstellers oder bei großen Elektronikdistributoren verfügbar. Eine einfache Google-Suche nach „4N35 VIS Datenblatt“ führt dich schnell zum gewünschten Dokument.
