Optimale Signalentkopplung und Schaltungssicherheit mit dem 4N 32 – OPTOKOPPLER
Der 4N 32 Optokoppler ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige galvanische Trennung zwischen verschiedenen Stromkreisen benötigen. Er schützt empfindliche Steuerlogiken vor Spannungsspitzen und Rauschen aus Hochspannungs- oder leistungselektronischen Schaltungen und gewährleistet so die Integrität und Langlebigkeit Ihrer Systeme.
Die überlegene Wahl für präzise Signalübertragung
Im Gegensatz zu herkömmlichen Kopplungsverfahren, die potenzielle Fehlerquellen durch direkte elektrische Verbindungen aufweisen, bietet der 4N 32 Optokoppler durch seine optische Übertragung eine herausragende Immunität gegenüber Störungen. Diese nicht-elektrische Kopplung eliminiert Brummspannungen und Gleichtaktstörungen, die in industriellen Umgebungen häufig auftreten. Seine robuste Bauweise und präzise Charakteristik machen ihn zur bevorzugten Wahl für Anwendungen, bei denen Zuverlässigkeit und Signalintegrität oberste Priorität haben.
Funktionsweise und Technische Vorteile des 4N 32
Der 4N 32 Optokoppler kombiniert eine lichtemittierende Diode (LED) mit einem Phototransistor in einem einzigen Gehäuse. Wenn die LED mit einem Eingangssignal angesteuert wird, emittiert sie Licht, das von dem Phototransistor erfasst wird. Dieser wiederum schaltet den Ausgangstransistor und überträgt so das Signal auf die Ausgangsseite. Dieser Prozess ermöglicht eine vollständige galvanische Trennung, was bedeutet, dass keine elektrische Verbindung zwischen Eingangs- und Ausgangskreis besteht. Dies ist entscheidend für die Vermeidung von Erdschleifen, den Schutz von Mikrocontrollern und die sichere Steuerung von Hochspannungskomponenten.
Anwendungsgebiete des 4N 32 Optokopplers
- Industrielle Automatisierung: Zur Entkopplung von Steuerungen (z.B. SPS) von Feldgeräten, Motortreibern und Leistungselektronik. Dies schützt die sensible Steuerelektronik vor Überspannungen und transienten Störungen, die in rauen Industrieumgebungen üblich sind.
- Netzteile und Ladegeräte: Zur sicheren Trennung der Niederspannungs-Steuerseite von der Hochspannungs-Primärseite in Schaltnetzteilen und Batterieladegeräten. Dies erhöht die Sicherheit für Benutzer und schützt die interne Elektronik.
- Telekommunikationssysteme: Zur Entkopplung von Signalwegen und zum Schutz vor elektrischen Entladungen und Überspannungen, die über Leitungen eintreten könnten.
- Medizintechnik: In medizinischen Geräten ist eine strikte galvanische Trennung unerlässlich, um Patienten vor elektrischen Schlägen zu schützen. Der 4N 32 bietet diese notwendige Isolation für verschiedene Signalpfade.
- Labor und Messgeräte: Zum Schutz empfindlicher Messinstrumente vor potenziell schädlichen Spannungen und Strömen aus den zu messenden Schaltungen.
- Schaltnetzteil-Regelung: Zur Übertragung des Regelungssignals von der Sekundärseite zur Primärseite von Schaltnetzteilen, ohne eine direkte elektrische Verbindung herzustellen.
Detailierte Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Optokoppler (LED & Phototransistor) |
| Hersteller-Teilenummer | 4N 32 |
| Isolationsspannung | Typischerweise 3500 Veff (effektiver Wert) für 1 Sekunde, gemäß Normen wie IEC 60747-5-2. Dies gewährleistet eine hohe Sicherheit gegen elektrische Durchschläge. |
| Vorwärtsstrom (IF) | Maximal zulässig 60 mA. Dies ermöglicht eine flexible Ansteuerung der internen LED mit verschiedenen Stromquellen. |
| Kollektor-Emitter-Spannung (VCEO) | Bis zu 30 V. Ermöglicht die Schaltung von Lasten bis zu diesem Spannungspegel auf der Ausgangsseite. |
| Current Transfer Ratio (CTR) | Typischerweise zwischen 100% und 600%. Dies beschreibt das Verhältnis des Ausgangsstroms zum Eingangsstrom und bestimmt die Verstärkung des optischen Signals. Ein hoher CTR bedeutet, dass ein kleiner Eingangsstrom einen größeren Ausgangsstrom steuern kann. |
| Ansprechzeit (Turn-on/Turn-off) | Typischerweise im Bereich von wenigen Mikrosekunden. Ermöglicht eine schnelle Signalübertragung, was für viele Hochfrequenzanwendungen wichtig ist. |

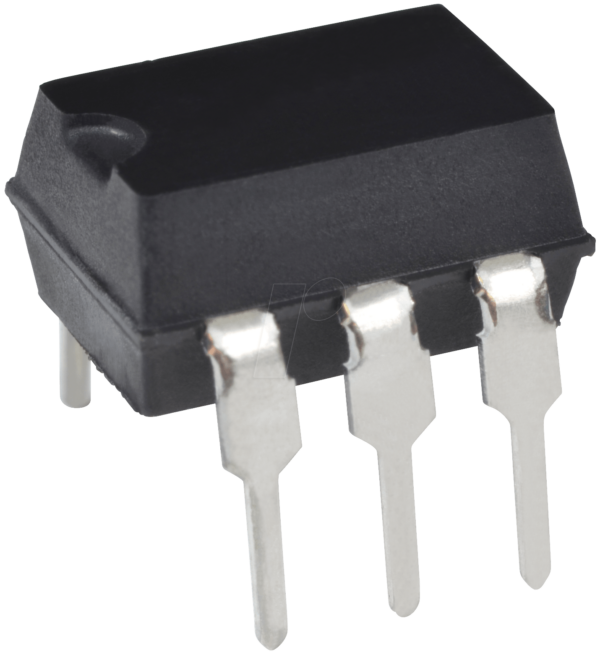

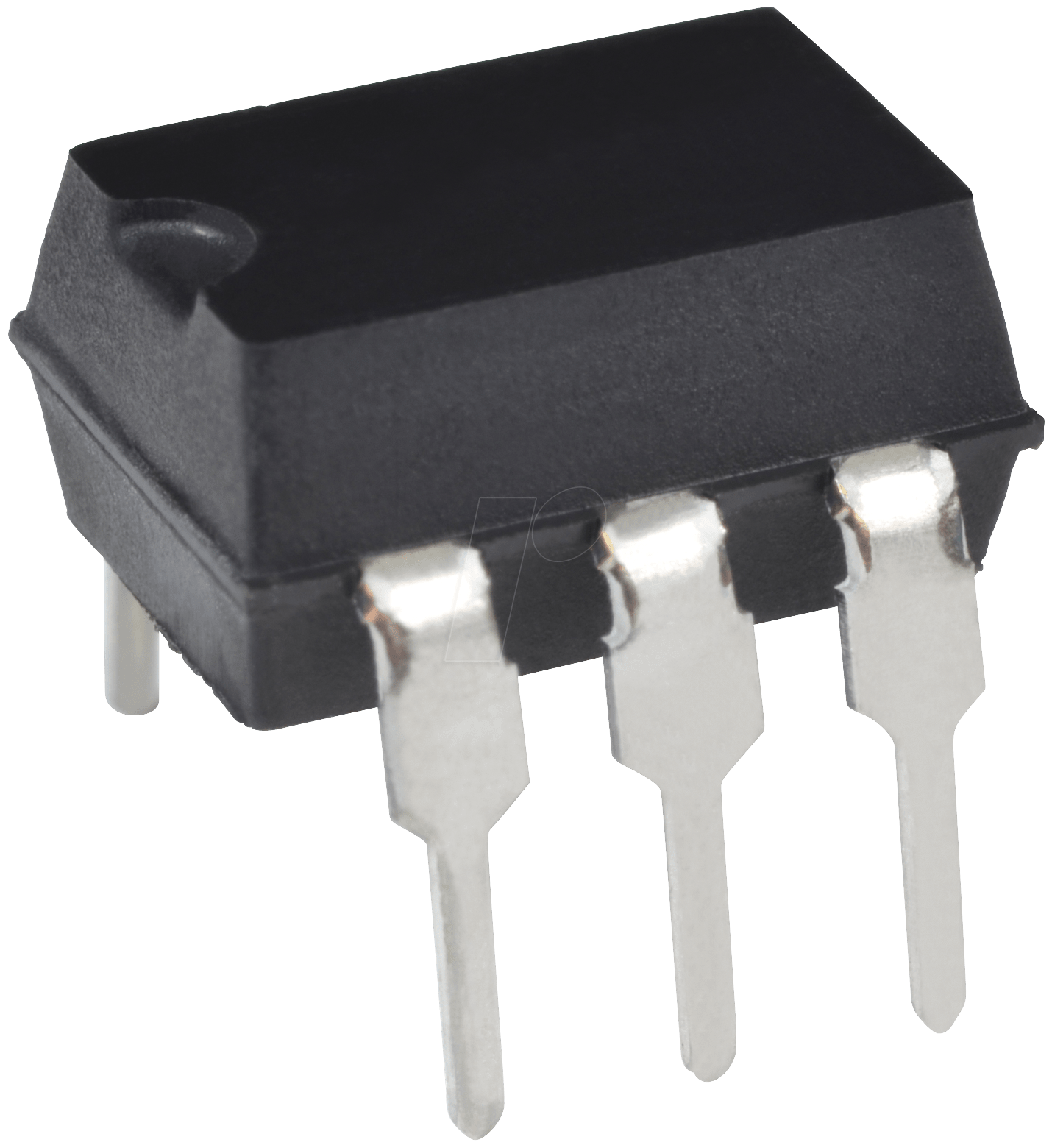

| Gehäusetyp | Standard 6-Pin DIP (Dual In-line Package) oder SMD (Surface Mount Device) Varianten je nach spezifischer Ausführung. Das DIP-Gehäuse ermöglicht eine einfache Montage auf Steckplatinen und durchkontaktierten Leiterplatten. |
| Betriebstemperaturbereich | Typischerweise von -55°C bis +100°C. Gewährleistet zuverlässigen Betrieb auch unter extremen klimatischen Bedingungen in industriellen Umgebungen. |
| Anschlussart | 6 Pins (2 für die LED, 4 für den Phototransistor mit Basisanschluss für erweiterte Steuerungsmöglichkeiten). Der separate Basisanschluss (Pin 1 und 2 für Anode und Kathode der LED, Pin 4 und 6 für Kollektor und Emitter des Phototransistors, Pin 5 für die Basis des Phototransistors) ermöglicht die Feineinstellung der Schaltschwellen oder die Implementierung von Schaltungen mit höherer Stromverstärkung. |
Besondere Merkmale und Konstruktion
Der 4N 32 zeichnet sich durch eine hohe Isolationsfestigkeit aus, die durch die sorgfältige Konstruktion des internen Isolationsmaterials zwischen LED und Phototransistor erreicht wird. Die Verwendung von hochwertigen Halbleitermaterialien garantiert eine lange Lebensdauer und eine konstante Leistung über einen breiten Temperaturbereich. Die Verfügbarkeit in verschiedenen Gehäusevarianten ermöglicht eine optimale Integration in unterschiedliche Leiterplattendesigns, sei es für Durchsteckmontage (THT) oder Oberflächenmontage (SMD).
Häufig gestellte Fragen zu 4N 32 – OPTOKOPPLER
Was ist die Hauptfunktion eines Optokopplers wie dem 4N 32?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltungen. Er nutzt Licht, um Signale zu übertragen, wodurch eine elektrische Verbindung vermieden wird. Dies schützt empfindliche Komponenten vor Spannungsspitzen und Störungen.
Welche Spannungsfestigkeit bietet der 4N 32?
Der 4N 32 bietet typischerweise eine Isolationsspannung von 3500 Veff (effektiver Wert) für 1 Sekunde. Dies ist ein wesentlicher Sicherheitsfaktor für viele Anwendungen.
Was bedeutet „Current Transfer Ratio“ (CTR) im Zusammenhang mit dem 4N 32?
Der Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms zum Eingangsstrom. Ein höherer CTR bedeutet, dass der Optokoppler eine höhere Stromverstärkung bietet, sodass ein kleiner Eingangsstrom einen größeren Ausgangsstrom steuern kann.
Kann der 4N 32 auch in Hochfrequenzanwendungen eingesetzt werden?
Ja, mit Ansprechzeiten im Bereich von wenigen Mikrosekunden ist der 4N 32 für viele Hochfrequenzanwendungen geeignet, bei denen eine schnelle Signalübertragung erforderlich ist.
Welche Arten von Störungen kann der 4N 32 verhindern?
Der 4N 32 kann effektiv Brummspannungen, Gleichtaktstörungen und andere elektrische Störungen, die über direkte Verbindungen übertragen werden, verhindern. Er schützt auch vor transienten Spannungsspitzen.
Wie wird der 4N 32 an eine Schaltung angeschlossen?
Der 4N 32 verfügt über 6 Pins. Zwei Pins sind für die Ansteuerung der internen LED (Anode und Kathode) vorgesehen, und die anderen Pins sind für den integrierten Phototransistor (Kollektor, Emitter und optional Basis) zuständig. Die genaue Verdrahtung hängt von der spezifischen Anwendung und dem gewünschten Schaltverhalten ab.
In welchen Temperaturbereichen kann der 4N 32 zuverlässig betrieben werden?
Der 4N 32 ist für einen breiten Betriebstemperaturbereich von typischerweise -55°C bis +100°C ausgelegt, was einen zuverlässigen Einsatz in anspruchsvollen Umgebungen ermöglicht.
