4N27 Optokoppler – Dein Schlüssel zur galvanischen Trennung in elektronischen Schaltungen
Träumst du von Schaltungen, die störungsfrei und sicher arbeiten? Möchtest du empfindliche Mikrocontroller vor Überspannungen schützen oder unterschiedliche Potentiale elegant voneinander trennen? Dann ist der 4N27 Optokoppler genau das Bauteil, das deine elektronischen Projekte auf ein neues Level hebt!
Der 4N27 ist mehr als nur ein elektronisches Bauelement – er ist ein zuverlässiger Partner, der für Sicherheit und Stabilität in deinen Schaltungen sorgt. Stell dir vor, du entwickelst ein anspruchsvolles Steuerungssystem für eine Produktionsanlage. Hier sind präzise Signale und zuverlässige Trennung von Steuer- und Leistungselektronik essenziell. Der 4N27 Optokoppler bietet dir genau das: eine galvanische Trennung, die deine empfindlichen Steuerkreise vor schädlichen Einflüssen aus dem Leistungsbereich schützt. So kannst du dich voll und ganz auf deine kreative Arbeit konzentrieren, ohne dir Sorgen um mögliche Schäden machen zu müssen.
Was ist ein Optokoppler und warum ist der 4N27 die richtige Wahl?
Ein Optokoppler, auch Optoisolator genannt, ist ein elektronisches Bauelement, das elektrische Signale mithilfe von Licht überträgt. Im Inneren des 4N27 befindet sich eine LED, die ein Infrarotlicht aussendet, wenn Strom durch sie fließt. Dieses Licht wird von einem Fototransistor empfangen, der daraufhin leitend wird und den Stromkreis auf der Ausgangsseite schließt. Der Clou dabei: Die Eingangs- und Ausgangsseite sind elektrisch vollständig voneinander getrennt – es besteht keine direkte Verbindung. Diese sogenannte galvanische Trennung bietet unschätzbare Vorteile.
Der 4N27 zeichnet sich durch seine Zuverlässigkeit, seine einfache Handhabung und seinen attraktiven Preis aus. Er ist ein echter Allrounder, der in einer Vielzahl von Anwendungen eingesetzt werden kann. Ob in der Industrieautomation, in der Medizintechnik oder im Hobbybereich – der 4N27 ist ein Bauteil, auf das du dich verlassen kannst.
Die Vorteile des 4N27 Optokopplers auf einen Blick:
- Galvanische Trennung: Schützt empfindliche Schaltungen vor Überspannungen und Störungen.
- Hohe Isolationsspannung: Bietet eine sichere Trennung zwischen Eingangs- und Ausgangskreis.
- Schnelle Schaltzeiten: Ermöglicht die Übertragung von Signalen mit hoher Geschwindigkeit.
- Einfache Anwendung: Lässt sich problemlos in bestehende Schaltungen integrieren.
- Hohe Zuverlässigkeit: Garantiert eine lange Lebensdauer und störungsfreien Betrieb.
- Geringer Stromverbrauch: Spart Energie und schont die Umwelt.
- Kostengünstig: Bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Technische Daten im Detail
Um dir einen detaillierten Überblick über die technischen Eigenschaften des 4N27 zu geben, haben wir hier eine Tabelle mit den wichtigsten Parametern zusammengestellt:
| Parameter | Wert |
|---|---|
| Vorwärtsspannung (VF) | 1.5V (typisch) |
| Vorwärtsstrom (IF) | 10mA (typisch), 60mA (maximal) |
| Kollektor-Emitter-Spannung (VCEO) | 30V (maximal) |
| Isolationsspannung | 5000V (RMS) |
| CTR (Current Transfer Ratio) | 20% (minimal) |
| Betriebstemperaturbereich | -55°C bis +100°C |

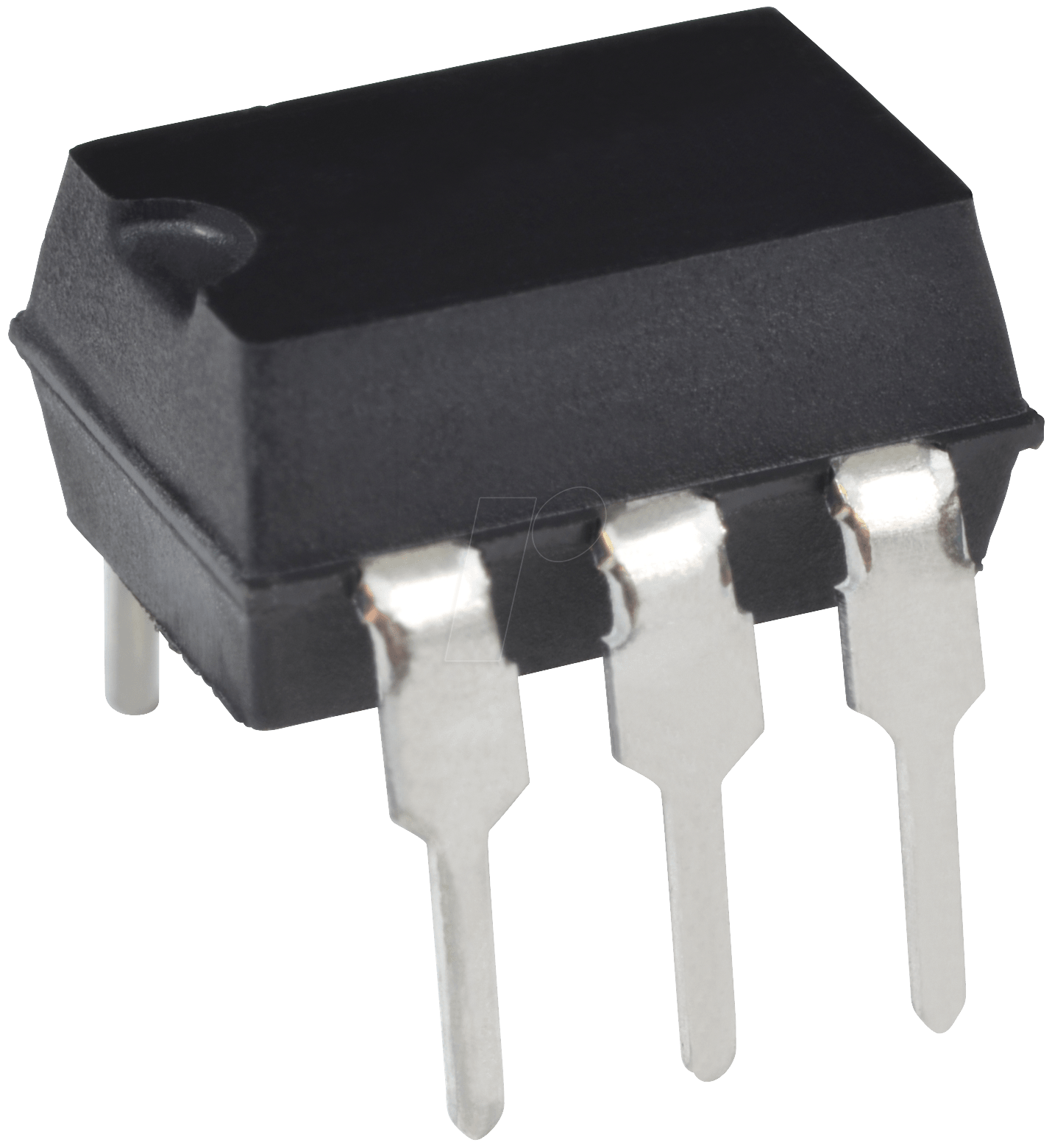

| Gehäuse | DIP-6 |
Diese technischen Daten geben dir einen klaren Überblick über die Leistungsfähigkeit des 4N27. Die hohe Isolationsspannung von 5000V (RMS) sorgt für eine sichere Trennung zwischen Ein- und Ausgang, während der weite Betriebstemperaturbereich eine flexible Anwendung in verschiedenen Umgebungen ermöglicht.
Anwendungsbeispiele – Wo der 4N27 zum Einsatz kommt
Die Einsatzmöglichkeiten des 4N27 sind nahezu unbegrenzt. Hier sind einige Beispiele, wie du diesen vielseitigen Optokoppler in deinen Projekten einsetzen kannst:
- Industrielle Steuerungstechnik: Trennung von Steuerungselektronik und Leistungselektronik in Motorsteuerungen, SPS-Systemen und Robotern.
- Medizintechnik: Isolation von sensiblen Messgeräten und Geräten zur Patientenüberwachung.
- Netzteile und Stromversorgungen: Galvanische Trennung in Schaltnetzteilen und USV-Anlagen.
- Audio- und Videosignale: Vermeidung von Brummschleifen und Störungen in Audioverstärkern und Videoverarbeitungsgeräten.
- Datenübertragung: Sichere Übertragung von Daten über lange Distanzen, z.B. in Netzwerken oder seriellen Schnittstellen.
- Hausautomation: Steuerung von Beleuchtung, Heizung und anderen Geräten mit sicherer Trennung vom Stromnetz.
- Modellbau: Steuerung von Motoren und Servos in Modellfahrzeugen und Flugzeugen.
Diese Beispiele zeigen, wie vielfältig der 4N27 eingesetzt werden kann. Lass deiner Kreativität freien Lauf und entdecke weitere Anwendungsmöglichkeiten für diesen zuverlässigen Optokoppler!
So integrierst du den 4N27 in deine Schaltung
Die Integration des 4N27 in deine Schaltung ist denkbar einfach. Hier sind einige Tipps und Hinweise, die du beachten solltest:
- Beschaltung der LED: Schließe die LED (Pin 1 und 2) über einen Vorwiderstand an die Steuerspannung an. Der Vorwiderstand begrenzt den Strom durch die LED und schützt sie vor Beschädigung. Der Wert des Vorwiderstands hängt von der Steuerspannung und dem gewünschten Strom ab. Verwende ein Ohmsches Gesetz Rechner, um den passenden Widerstand zu berechnen.
- Beschaltung des Fototransistors: Schließe den Kollektor (Pin 5) des Fototransistors an die Versorgungsspannung an und den Emitter (Pin 4) über einen Lastwiderstand an Masse. Der Lastwiderstand bestimmt den Stromfluss und die Spannung am Ausgang.
- Beachte die Polarität: Achte auf die richtige Polarität der LED und des Fototransistors. Eine falsche Polarität kann zu Schäden führen.
- Verwende eine Strombegrenzung: Um die LED zu schützen, solltest du immer einen Vorwiderstand verwenden.
- Entkopplungskondensatoren: Um Störungen zu minimieren, empfiehlt es sich, Entkopplungskondensatoren in der Nähe des 4N27 zu platzieren.
Mit diesen einfachen Schritten kannst du den 4N27 problemlos in deine Schaltungen integrieren und von seinen Vorteilen profitieren. Solltest du dennoch Fragen haben, stehen wir dir gerne mit Rat und Tat zur Seite.
Der 4N27 im Vergleich zu anderen Optokopplern
Auf dem Markt gibt es eine Vielzahl von Optokopplern mit unterschiedlichen Eigenschaften und Spezifikationen. Der 4N27 zeichnet sich durch sein ausgewogenes Verhältnis von Leistung, Preis und Verfügbarkeit aus. Im Vergleich zu anderen Modellen bietet er folgende Vorteile:
- 4N25: Der 4N25 ist ein ähnlicher Optokoppler, jedoch mit einer geringeren Stromübertragungsrate (CTR). Der 4N27 bietet hier eine höhere Leistung.
- 4N35: Der 4N35 hat eine höhere Isolationsspannung, ist aber in der Regel teurer als der 4N27.
- MOC3021: Der MOC3021 ist ein Triac-Optokoppler, der speziell für die Ansteuerung von AC-Lasten entwickelt wurde. Der 4N27 ist besser geeignet für DC-Anwendungen.
Die Wahl des richtigen Optokopplers hängt von den spezifischen Anforderungen deiner Anwendung ab. Der 4N27 ist jedoch oft eine ausgezeichnete Wahl für eine Vielzahl von Projekten.
Wichtige Hinweise zur Sicherheit
Beim Umgang mit elektronischen Bauelementen, insbesondere mit Optokopplern, solltest du einige Sicherheitsvorkehrungen beachten:
- ESD-Schutz: Optokoppler sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Trage beim Umgang mit ihnen eine Erdungsarmband und arbeite auf einer ESD-sicheren Unterlage.
- Spannungsgrenzen: Achte darauf, die maximal zulässigen Spannungen und Ströme nicht zu überschreiten, um Schäden am Bauelement zu vermeiden.
- Sicherheitshinweise: Lies die Datenblätter der Hersteller sorgfältig durch und befolge die dort angegebenen Sicherheitshinweise.
Indem du diese Sicherheitsvorkehrungen beachtest, kannst du sicherstellen, dass du den 4N27 gefahrlos und zuverlässig in deinen Projekten einsetzen kannst.
FAQ – Häufig gestellte Fragen zum 4N27 Optokoppler
Hier findest du Antworten auf häufig gestellte Fragen zum 4N27 Optokoppler. Solltest du weitere Fragen haben, zögere nicht, uns zu kontaktieren!
Was bedeutet CTR beim 4N27?
CTR steht für Current Transfer Ratio, also Stromübertragungsverhältnis. Es gibt an, wie viel Strom auf der Ausgangsseite (Kollektor) fließt, im Verhältnis zum Strom auf der Eingangsseite (LED). Ein CTR von 20% bedeutet beispielsweise, dass bei einem LED-Strom von 10mA mindestens 2mA Kollektorstrom fließen.
Wie berechne ich den Vorwiderstand für die LED?
Der Vorwiderstand wird berechnet, um den Strom durch die LED zu begrenzen. Die Formel lautet: R = (VCC – VF) / IF, wobei VCC die Versorgungsspannung, VF die Vorwärtsspannung der LED (ca. 1.5V) und IF der gewünschte Strom (z.B. 10mA) ist. Beispiel: Bei VCC = 5V und IF = 10mA ergibt sich R = (5V – 1.5V) / 0.01A = 350 Ohm. Wähle den nächstgelegenen Standardwert, z.B. 360 Ohm.
Kann ich den 4N27 auch für AC-Signale verwenden?
Der 4N27 ist primär für DC-Signale gedacht. Für AC-Anwendungen sind spezielle Optokoppler mit Triac-Ausgang, wie z.B. der MOC3021, besser geeignet.
Welche alternativen gibt es zum 4N27?
Alternativen zum 4N27 sind beispielsweise der 4N25 (geringere CTR), der 4N35 (höhere Isolationsspannung) oder der PC817. Die Wahl hängt von den spezifischen Anforderungen deiner Anwendung ab.
Wie schütze ich den 4N27 vor ESD-Schäden?
Um ESD-Schäden zu vermeiden, solltest du beim Umgang mit dem 4N27 eine Erdungsarmband tragen und auf einer ESD-sicheren Unterlage arbeiten. Berühre die Pins des Bauelements möglichst wenig und lagere es in einer ESD-sicheren Verpackung.
Was bedeutet die Isolationsspannung von 5000V (RMS)?
Die Isolationsspannung gibt an, wie hoch die Spannung zwischen Eingangs- und Ausgangsseite des Optokopplers maximal sein darf, ohne dass ein Durchschlag erfolgt. 5000V (RMS) bedeutet, dass der 4N27 einer Wechselspannung von 5000 Volt (Effektivwert) standhält.
Wo finde ich das Datenblatt für den 4N27?
Das Datenblatt für den 4N27 findest du in der Regel auf der Webseite des Herstellers. Suche einfach nach „4N27 datasheet“ im Internet, um das passende Datenblatt zu finden.
