4N 25 – Optokoppler: Maximale Isolation für Ihre Elektronikprojekte
Der 4N 25 Optokoppler ist die essenzielle Komponente zur sicheren Trennung von Stromkreisen in Ihrer Elektronik und Ihren IT-Systemen. Wenn Sie empfindliche Mikrocontroller vor Überspannungen schützen, verschiedene Spannungslevel zuverlässig miteinander verbinden oder Störsignale unterbinden möchten, bietet der 4N 25 eine robuste und bewährte Lösung. Er richtet sich an Elektronikentwickler, Hobbyisten, Ingenieure und Techniker, die auf höchste Zuverlässigkeit und elektrische Sicherheit Wert legen.
Überlegene Leistungsmerkmale und Anwendungsvorteile des 4N 25
Im Vergleich zu herkömmlichen galvanischen Trennverfahren, die oft komplexere Schaltungen und zusätzliche Bauteile erfordern, integriert der 4N 25 Optokoppler die Funktionen einer Lichtquelle (in diesem Fall eine Infrarot-Leuchtdiode) und eines Fototransistors in einem einzigen Gehäuse. Dies ermöglicht eine extrem einfache Implementierung und reduziert den Platzbedarf auf der Platine signifikant. Die elektrische Entkopplung erfolgt rein optisch, wodurch Spannungsspitzen, Brummeinstreuungen und Erdschleifen effektiv eliminiert werden. Die präzise Steuerung und die hohe Durchschlagsfestigkeit machen den 4N 25 zur überlegenen Wahl, wenn es um die Integrität und Langlebigkeit Ihrer Schaltungen geht.
Kernfunktionalitäten und technische Spezifikationen
Der 4N 25 fungiert als elektronisch gesteuerter Schalter, der durch Lichtsignale gesteuert wird. Eine interne Infrarot-Leuchtdiode (IR-LED) emittiert Licht, wenn ein Strom durch sie fließt. Dieses Licht trifft auf den Fototransistor, der sich auf der anderen Seite des Gehäuses befindet. Wenn genügend Licht auf den Fototransistor fällt, leitet dieser und schließt den externen Stromkreis. Die Übertragungsrate ist vom Verhältnis des Ausgangsstroms zum Eingangsstrom abhängig, dem sogenannten Current Transfer Ratio (CTR).
- Galvanische Trennung: Bietet vollständige elektrische Isolation zwischen Eingangs- und Ausgangskreis.
- Schutz vor Spannungsspitzen: Schützt empfindliche Komponenten vor transienten Überspannungen.
- Unterdrückung von Störsignalen: Verhindert die Übertragung von Brummen und anderen elektromagnetischen Störungen.
- Signalübertragung: Ermöglicht die zuverlässige Übertragung von digitalen oder analogen Signalen zwischen getrennten Stromkreisen.
- Hohe Zuverlässigkeit: Bewährte Technologie für langlebigen Einsatz.
- Kompakte Bauform: Spart Platz auf der Leiterplatte.
Umfassende Einsatzmöglichkeiten in der Praxis
Die Vielseitigkeit des 4N 25 Optokopplers eröffnet ein breites Spektrum an Anwendungen. In der Industrie wird er zur Ansteuerung von Relais und Thyristoren eingesetzt, um Niedervolt-Steuersignale mit Hochspannungs-Lastkreisen zu verbinden. In der Automatisierungstechnik dient er zur sicheren Signalübertragung zwischen verschiedenen Busteilnehmern oder zur Trennung von Sensor- und Aktorkreisen. Im Bereich der Verbraucherelektronik schützt er Mikrocontroller vor schädlichen Einflüssen aus dem Netzteil oder anderen externen Verbindungen. Auch in der Messtechnik und in Laborgeräten spielt die galvanische Trennung eine entscheidende Rolle, um präzise Messergebnisse zu gewährleisten und Benutzer vor gefährlichen Spannungen zu schützen.
- Industrielle Steuerungssysteme: Ansteuerung von Leistungselektronik.
- Netzteil-Design: Trennung von Primär- und Sekundärseite.
- Kommunikationsschnittstellen: Sichere Datenübertragung.
- Audio- und Videotechnik: Vermeidung von Erdschleifen und Brummen.
- Sicherheitsanwendungen: Gewährleistung der elektrischen Sicherheit.
- Hobby-Elektronik: Schutz von Mikrocontrollern wie Arduino und Raspberry Pi.
Qualitative Merkmale und technische Details des 4N 25

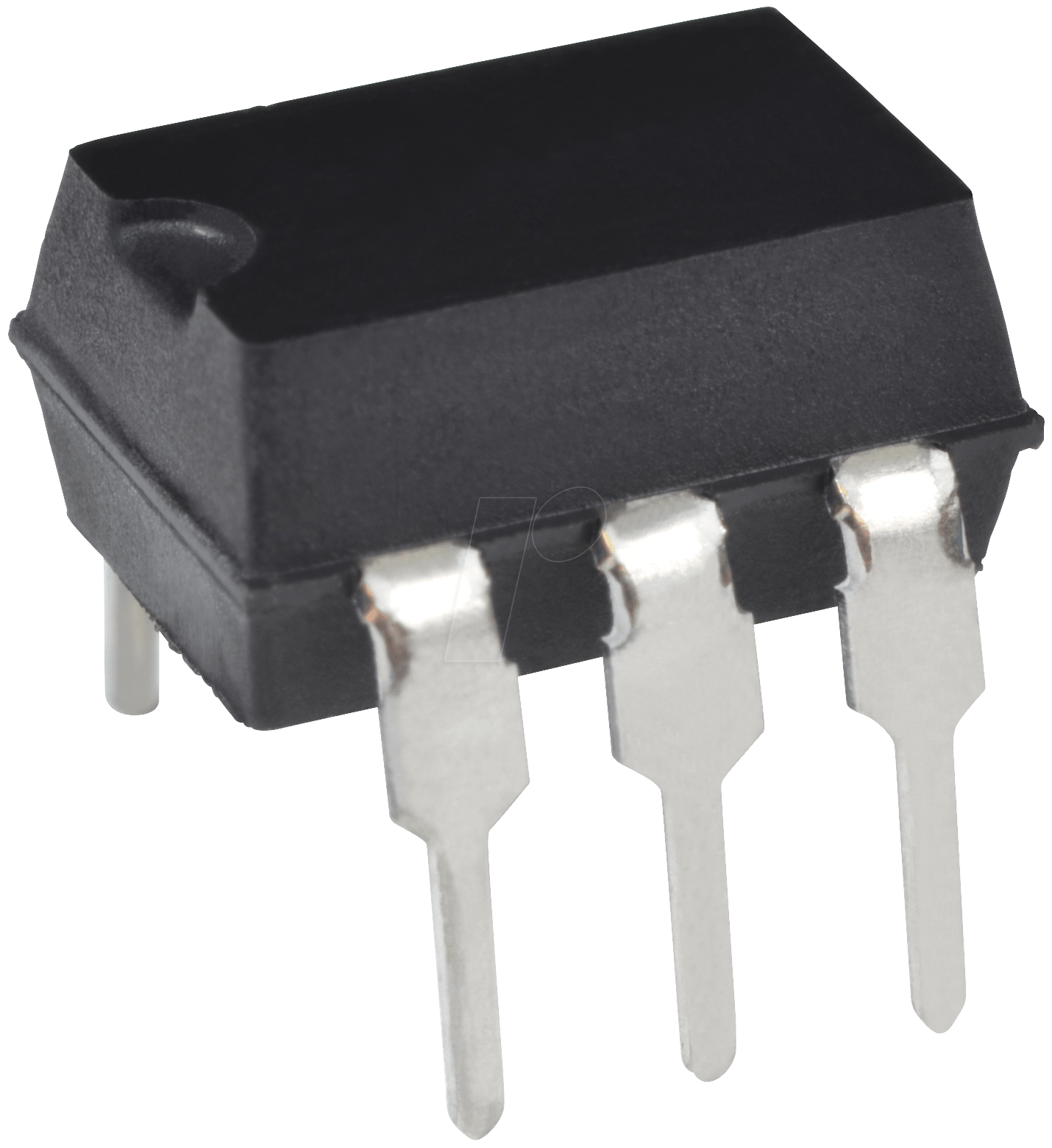

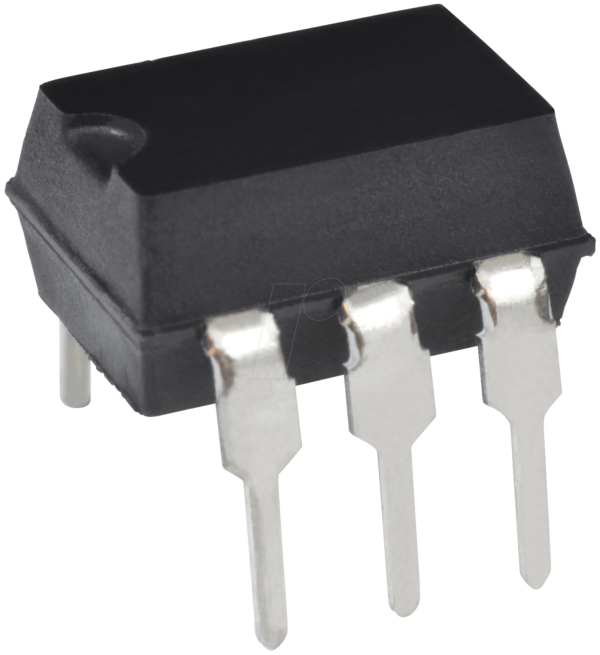

Der 4N 25 ist ein unidirektionaler Optokoppler, der aus einer Galliumarsenid-Infrarot-Leuchtdiode (Ga-As IR-LED) und einem Silizium-NPN-Fototransistor besteht. Beide Komponenten sind in einem robusten Kunststoffgehäuse untergebracht, das eine hohe Durchschlagsfestigkeit zwischen dem Eingangs- und Ausgangskreis gewährleistet. Die isolierende Barriere ist dabei rein optisch, was eine vollständige elektrische Trennung sicherstellt. Die Standardausführung ist im DIP-8-Gehäuse verfügbar, was eine einfache Montage auf Standard-Leiterplatten ermöglicht.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Unidirektionaler Optokoppler |
| Lichtquelle | Galliumarsenid-Infrarot-Leuchtdiode (Ga-As IR-LED) |
| Detektor | Silizium-NPN-Fototransistor |
| Gehäuseform | DIP-8 (Dual In-line Package) |
| Durchschlagsfestigkeit (Isolationsspannung) | Typischerweise 5000 V RMS (Effektivwert) |
| CTR (Current Transfer Ratio) Bereich | Typischerweise 100% bis 600% (abhängig von der genauen Bauteilcharge und den Betriebsbedingungen) |
| Maximale Vorwärtsspannung der LED | Ca. 1,3 V bei 20 mA |
| Maximale LED-Stromstärke | Typischerweise 60 mA (kurzzeitig höher möglich) |
| Maximale Kollektor-Emitter-Spannung des Transistors | Typischerweise 30 V |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +100 °C |
| Anschlusstechnik | Through-Hole (THT) |
| Optische Kopplung | Lichtdurchlässige Kunststoffbarriere |
FAQ – Häufig gestellte Fragen zu 4N 25 – Optokoppler
Was genau ist ein Optokoppler und wie funktioniert der 4N 25?
Ein Optokoppler, wie der 4N 25, ist eine elektronische Komponente, die zur galvanischen Trennung von Stromkreisen verwendet wird. Er besteht aus einer internen Lichtquelle (einer Infrarot-LED) und einem Lichtdetektor (einem Fototransistor), die beide in einem gemeinsamen Gehäuse untergebracht sind. Wenn Strom durch die LED fließt, sendet sie Licht aus, das vom Fototransistor detektiert wird. Dies bewirkt, dass der Fototransistor leitend wird und einen zweiten Stromkreis schließt. Die Trennung erfolgt rein optisch, wodurch kein elektrischer Pfad zwischen den beiden Kreisen besteht.
Warum sollte ich einen 4N 25 Optokoppler anstelle eines einfachen Transistors verwenden?
Der Hauptvorteil des 4N 25 gegenüber einem einfachen Transistor liegt in der galvanischen Trennung. Ein einfacher Transistor verbindet die Eingangs- und Ausgangsschaltung elektrisch. Der 4N 25 hingegen isoliert diese vollständig, was entscheidend ist, um empfindliche Komponenten vor Überspannungen, Brummeinstreuungen oder Erdschleifen zu schützen, die in anderen Teilen des Systems auftreten können.
Welche typischen Anwendungsbereiche gibt es für den 4N 25?
Der 4N 25 wird häufig in industriellen Steuerungen, Stromversorgungen, Kommunikationsgeräten, Audio-/Videotechnik und in Hobby-Elektronikprojekten eingesetzt. Überall dort, wo eine sichere Trennung von Stromkreisen erforderlich ist, um Störungen zu vermeiden oder Komponenten vor gefährlichen Spannungen zu schützen, ist der 4N 25 eine ideale Wahl.
Was bedeutet der CTR (Current Transfer Ratio) des 4N 25?
CTR steht für Current Transfer Ratio und gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (Vorwärtsstrom der LED) an. Ein höherer CTR bedeutet, dass ein geringerer LED-Strom benötigt wird, um einen bestimmten Kollektorstrom zu schalten. Dies ist ein wichtiger Parameter für die Effizienz und die Auswahl des richtigen Vorwiderstands für die LED.
Ist der 4N 25 für hohe Spannungen geeignet?
Ja, der 4N 25 bietet eine hohe Durchschlagsfestigkeit von typischerweise 5000 V RMS. Dies macht ihn sehr gut geeignet für Anwendungen, bei denen eine signifikante Spannungsdifferenz zwischen den zu trennenden Stromkreisen besteht, wie z.B. bei der Ansteuerung von Netzteilen oder Hochspannungsschaltungen.
Welchen Einfluss hat die Betriebstemperatur auf die Leistung des 4N 25?
Wie bei allen Halbleiterbauteilen kann die Betriebstemperatur die Leistung des 4N 25 beeinflussen, insbesondere den CTR. Die Spezifikationen geben in der Regel einen weiten Betriebstemperaturbereich an (-55 °C bis +100 °C), aber für kritische Anwendungen ist es ratsam, die Datenblätter für spezifische Temperaturabhängigkeiten zu konsultieren und gegebenenfalls entsprechende Designanpassungen vorzunehmen.
Wie wähle ich den richtigen Vorwiderstand für die LED des 4N 25?
Die Wahl des Vorwiderstands für die interne LED hängt vom gewünschten Eingangsstrom und der verfügbaren Versorgungsspannung ab. Sie müssen sicherstellen, dass der Strom die LED nicht beschädigt und dass der resultierende Kollektorstrom des Fototransistors ausreichend ist, um die nachgeschaltete Last zu steuern. Die Formel lautet: R = (V_Versorgung – V_LED) / I_LED. Beachten Sie die maximal zulässige Stromstärke der LED.
