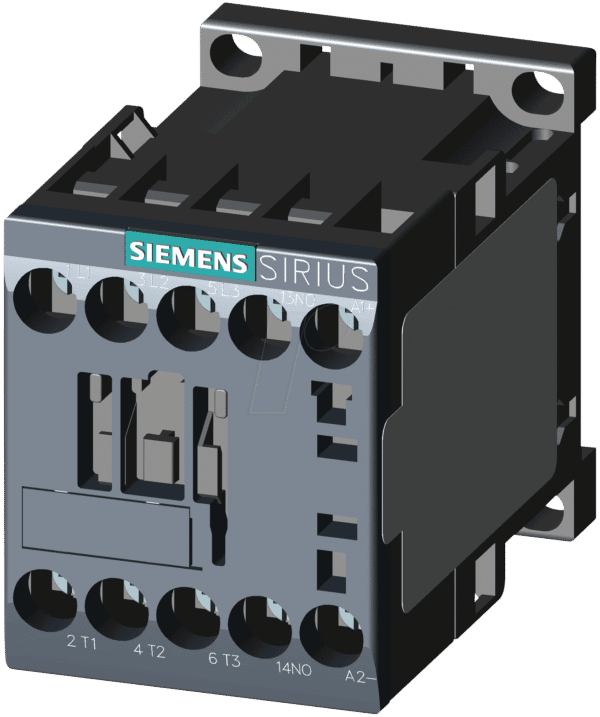

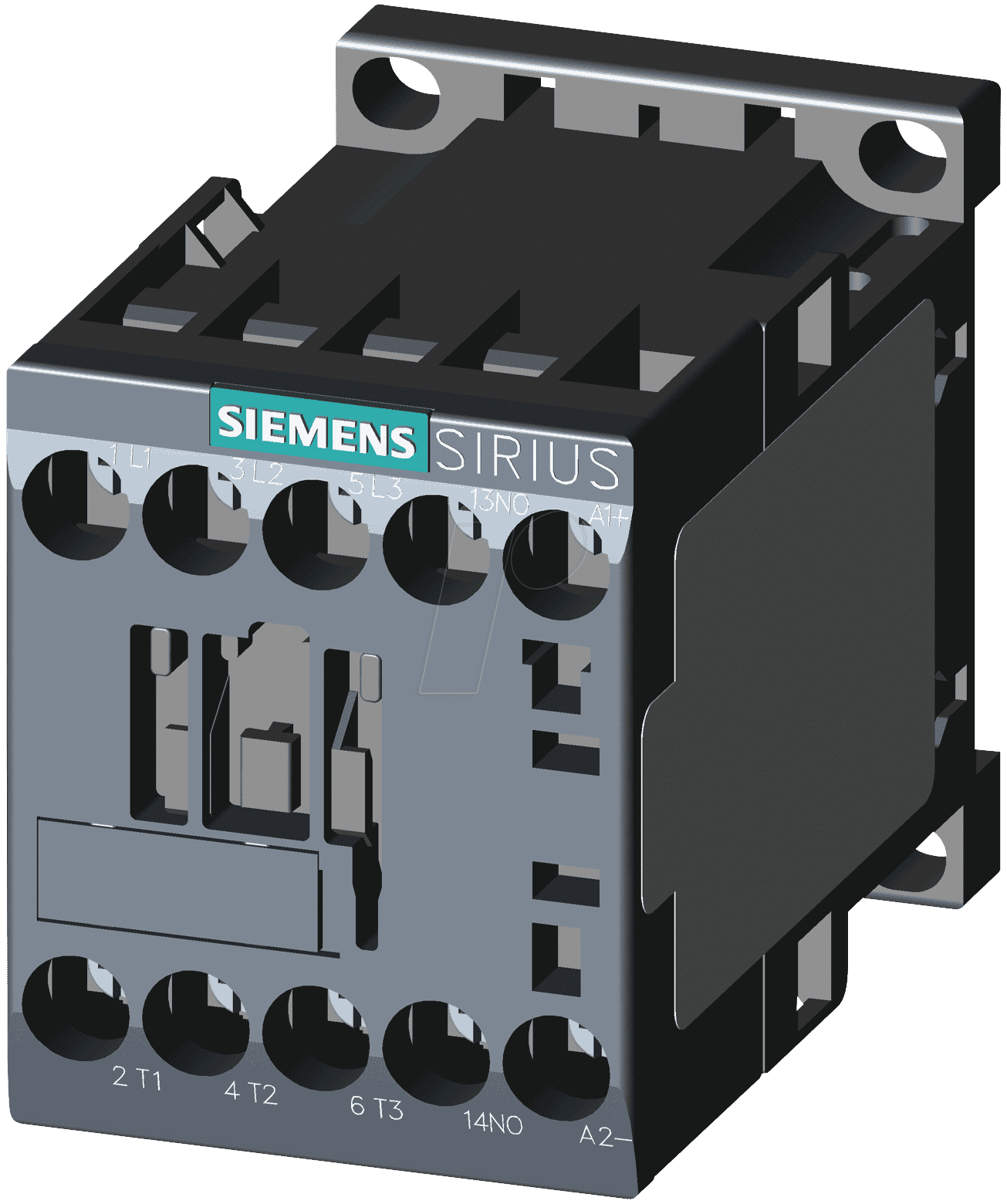

Industrielle Steuerungslösungen: Das Siemens 3RT2015-1AP01 Motorschütz S00 für zuverlässige Motoranwendungen
Das Siemens 3RT2015-1AP01 Motorschütz S00 ist die essenzielle Komponente für die sichere und effiziente Schaltung von Elektromotoren in industriellen Anwendungen. Es richtet sich an Elektrotechniker, Anlagenbauer und Instandhaltungspersonal, die eine robuste und zuverlässige Lösung zur Steuerung von Motoren bis zu einer Leistung von 3 kW bei einer Spulenspannung von 230V AC suchen. Dieses Motorschütz löst das Problem von unzuverlässigen oder unterdimensionierten Schaltsystemen, indem es präzise, langlebige und sichere Motorstarts und -stopps gewährleistet und somit Ausfallzeiten minimiert und die Lebensdauer der angeschlossenen Maschinen verlängert.
Überlegene Leistung und Zuverlässigkeit für Ihre Anlagen
Im Vergleich zu Standardlösungen bietet das Siemens 3RT2015-1AP01 Motorschütz S00 eine überlegene Performance durch seine präzise gefertigte Konstruktion und die Verwendung hochwertiger Materialien. Die S00 Baugröße, optimiert für kompakte Schaltanlagen, kombiniert hohe Schaltleistung (7A/18A) mit einer beeindruckenden Langlebigkeit, die durch strenge Qualitätsprüfungen nach internationalen Standards sichergestellt wird. Die integrierte Rückmeldefunktion und die bewährte Siemens-Technologie gewährleisten eine unterbrechungsfreie Funktionalität, selbst unter anspruchsvollen Betriebsbedingungen, und setzen es somit klar von weniger ausgereiften Alternativen ab.
Umfassende Funktionalität und anwendungsspezifische Vorteile
Das 3RT2015-1AP01 ist mehr als nur ein Schalter; es ist ein integraler Bestandteil einer sicheren und effizienten Antriebssteuerung. Seine Hauptfunktion liegt in der zuverlässigen Trennung und Zuschaltung von Elektromotoren, was essenziell für die Vermeidung von Überlastungen und die Gewährleistung der Sicherheit von Mensch und Maschine ist. Mit seinem 1 Schließer-Kontakt (NO) ermöglicht es eine flexible Integration in bestehende Schaltschrank-Systeme und Steuerkreise.
- Zuverlässige Motorsteuerung: Präzises Schalten von Motoren bis zu 3 kW für unterbrechungsfreien Betrieb.
- Hohe Schaltleistung: Bewältigt Dauerströme von 7A und kurzzeitige Spitzenlasten bis 18A.
- Industrietauglichkeit: Robustes Design für den Einsatz in anspruchsvollen Umgebungen, optimiert für industrielle Automatisierung.
- Einfache Integration: Kompakte Baugröße S00 und Standardanschlusstechnik vereinfachen die Montage und Verdrahtung.
- Sicherheitsprotokolle: Erfüllt internationale Normen für elektrische Sicherheit und Betriebssicherheit.
- Energieeffizienz: Minimiert Leistungsverluste im Schaltvorgang, was zu einer verbesserten Energiebilanz beiträgt.
Technische Spezifikationen und Konstruktionsmerkmale
Die technische Auslegung des Siemens 3RT2015-1AP01 Motorschützes S00 zeugt von einem tiefgreifenden Verständnis für die Anforderungen industrieller Schaltapparate. Die präzise abgestimmte Spulenspannung von 230V AC gewährleistet eine zuverlässige Ansteuerung, während die Baugröße S00 eine hohe Packungsdichte in Schaltschränken ermöglicht, ohne Kompromisse bei der Leistung einzugehen. Die Verwendung korrosionsbeständiger Kontaktelemente aus Silber-Nickel-Legierungen sorgt für eine lang anhaltende Schaltzuverlässigkeit und minimiert den Übergangswiderstand über die gesamte Lebensdauer des Geräts. Das Gehäusematerial ist aus hochfestem, flammhemmendem Thermoplast gefertigt, das den höchsten Sicherheitsanforderungen entspricht und eine exzellente thermische Stabilität auch bei erhöhten Umgebungstemperaturen bietet. Die Klemmen sind für eine sichere und einfache Verdrahtung ausgelegt und unterstützen sowohl eindrähtige als auch mehrdrähtige Leiter mit oder ohne Aderendhülse, was die Flexibilität bei der Installation erhöht.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | Motorschütz S00 |
| Modellnummer | 3RT2015-1AP01 |
| Hersteller | Siemens |
| Baugröße | S00 |
| Anzahl Schließer (NO) | 1 |
| Bemessungsbetriebsstrom (AC-3) | 7 A |
| Bemessungs-Schaltvermögen (AC-3, 10-fache Einsatzdauer) | 18 A |
| Bemessungsleistung (AC-3, 400V) | 3 kW |
| Spulenspannung | 230 V AC |
| Schutzart | IP20 (ohne frontseitige Betätigung, bei Montage in geeignetem Gehäuse) |
| Anschlussart | Federzugklemmen |
| Umgebungstemperatur (Betrieb) | -25 °C bis +60 °C |
| Material Kontaktträger | Hochleistungskunststoff, flammhemmend |
| Kontaktmaterial | Silber-Nickel-Legierung |
Anwendungsbereiche und Einsatzmöglichkeiten
Das Siemens 3RT2015-1AP01 Motorschütz S00 findet seine primäre Anwendung in der Steuerung und dem Schutz von Elektromotoren in einer Vielzahl von industriellen Szenarien. Dies umfasst den Einsatz in Produktionsanlagen, Fördertechnik, Pumpensteuerungen, Lüftungsanlagen und vielen anderen Bereichen, wo eine zuverlässige Motoransteuerung unerlässlich ist. Seine kompakte Bauform und die bewährte Siemens-Qualität machen es zur idealen Wahl für den Einbau in Schaltschränke, Steuerpulte und dezentrale Schalteinrichtungen. Die einfache Verdrahtung und die Kompatibilität mit anderen Komponenten des Siemens SIRIUS-Portfolios ermöglichen eine nahtlose Integration in bestehende und neue Anlagenkonfigurationen. Besonders wertvoll ist es in Anwendungen, die eine hohe Anzahl von Schaltspielen erfordern, da seine Langlebigkeit und Zuverlässigkeit für eine dauerhaft hohe Verfügbarkeit der Anlage sorgen.
Sicherheitsmerkmale und Normenkonformität
Die Sicherheit steht bei der industriellen Steuerungstechnik an erster Stelle. Das Siemens 3RT2015-1AP01 Motorschütz S00 wurde gemäß den neuesten internationalen und europäischen Normen entwickelt und gefertigt, um höchste Sicherheitsstandards zu gewährleisten. Dies beinhaltet die Einhaltung von IEC 60947-4-1, der internationalen Norm für Niederspannungs-Schaltgeräte – Teil 4-1: Motorschutzrelais und Schütze. Die Schutzart IP20 schützt vor dem Eindringen von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm, was bei ordnungsgemäßer Montage in einem geeigneten Gehäuse ein hohes Maß an Berührungssicherheit bietet. Die flammhemmenden Eigenschaften des Gehäusematerials tragen zusätzlich zur Brandschutzsicherheit bei. Die präzise kalibrierten Schaltkontakte minimieren das Risiko von Lichtbögen und sorgen für eine saubere Trennung im Fehlerfall. Diese Konformität mit strengen Sicherheitsvorschriften macht das 3RT2015-1AP01 zu einer vertrauenswürdigen Wahl für jede industrielle Anwendung, bei der die Sicherheit von Personal und Anlage oberste Priorität hat.
FAQ – Häufig gestellte Fragen zu 3RT2015-1AP01 – Motorschütz S00, 1 Schließer 7A/18A / 3kW / 230V AC
Was ist die Hauptfunktion eines Motorschützes wie dem Siemens 3RT2015-1AP01?
Die Hauptfunktion eines Motorschützes wie dem Siemens 3RT2015-1AP01 ist die gesteuerte Ein- und Ausschaltung von Elektromotoren. Es dient dazu, einen Motor sicher mit dem Stromnetz zu verbinden und zu trennen, oft gesteuert durch Hilfskontakte oder eine übergeordnete Steuerung, um den Motorbetrieb zu regeln und zu überwachen.
Für welche Motoren ist das 3RT2015-1AP01 Motorschütz S00 geeignet?
Dieses Motorschütz ist für die Steuerung von Elektromotoren bis zu einer Bemessungsleistung von 3 kW bei 400V Netzspannung ausgelegt. Es eignet sich für Motoren, die einen Bemessungsbetriebsstrom von bis zu 7A benötigen und kurzzeitige Spitzenlasten bis 18A aufweisen können.
Was bedeutet die Spulenspannung von 230V AC für die Anwendung?
Eine Spulenspannung von 230V AC bedeutet, dass das Motorschütz durch eine Wechselspannung von 230 Volt aktiviert und deaktiviert wird. Dies ist eine gängige Spannung in vielen industriellen und häuslichen Stromnetzen und erleichtert die Integration in bestehende Steuersysteme, die mit dieser Spannung arbeiten.
Wie lange ist die erwartete Lebensdauer des 3RT2015-1AP01 Motorschützes?
Die Lebensdauer eines Motorschützes hängt stark von der Anwendung, der Anzahl der Schaltspiele und den Betriebsbedingungen ab. Siemens Produkte sind jedoch für ihre Robustheit und Langlebigkeit bekannt. Das 3RT2015-1AP01 ist für eine hohe Anzahl von Schaltspielen ausgelegt, insbesondere im Vergleich zu einfacheren Schaltern, und bietet eine zuverlässige Leistung über viele Jahre im industriellen Einsatz.
Kann das 3RT2015-1AP01 Motorschütz auch in feuchten Umgebungen eingesetzt werden?
Das Motorschütz selbst hat die Schutzart IP20. Dies bedeutet, dass es vor Festkörpern größer als 12,5 mm schützt, aber keinen Schutz vor Wasser bietet. Für den Einsatz in feuchten Umgebungen muss das Motorschütz in ein entsprechend geschütztes Gehäuse eingebaut werden, das die erforderliche höhere Schutzart (z.B. IP54 oder höher) gewährleistet.
Ist das 3RT2015-1AP01 mit anderen Komponenten von Siemens kompatibel?
Ja, das 3RT2015-1AP01 ist Teil des Siemens SIRIUS-Portfolios, das eine breite Palette von Schalt-, Schutz- und Steuerungskomponenten umfasst. Es ist so konzipiert, dass es nahtlos mit anderen SIRIUS-Produkten wie Motorschutzschaltern, Hilfsschaltern und Relais integriert werden kann, was eine flexible und effiziente Planung und Montage von Schaltanlagen ermöglicht.
Welche Vorteile bietet die Baugröße S00?
Die Baugröße S00 steht für eine kompakte Bauform. Dies ist besonders vorteilhaft in Schaltschränken, in denen der Platz begrenzt ist. Die S00-Baugröße des 3RT2015-1AP01 ermöglicht eine hohe Packungsdichte von Komponenten, ohne Kompromisse bei der Leistung oder der Einhaltung von Sicherheitsabständen einzugehen.
