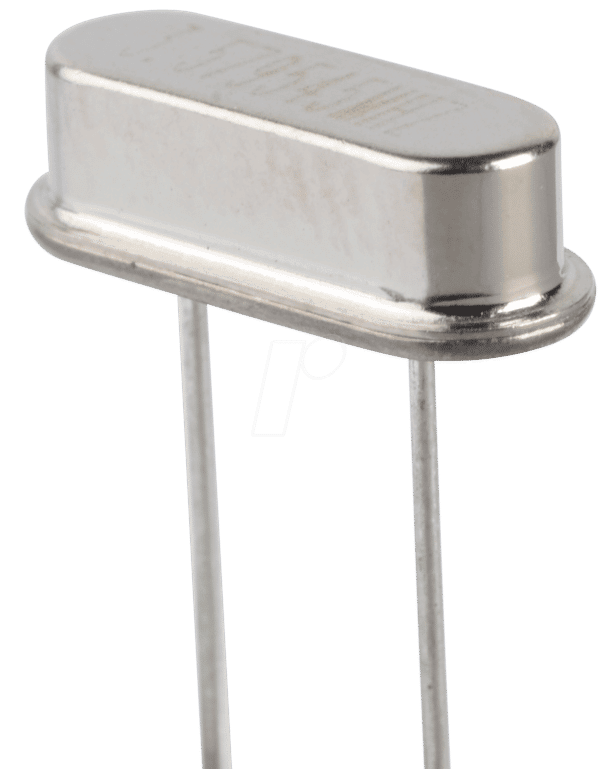

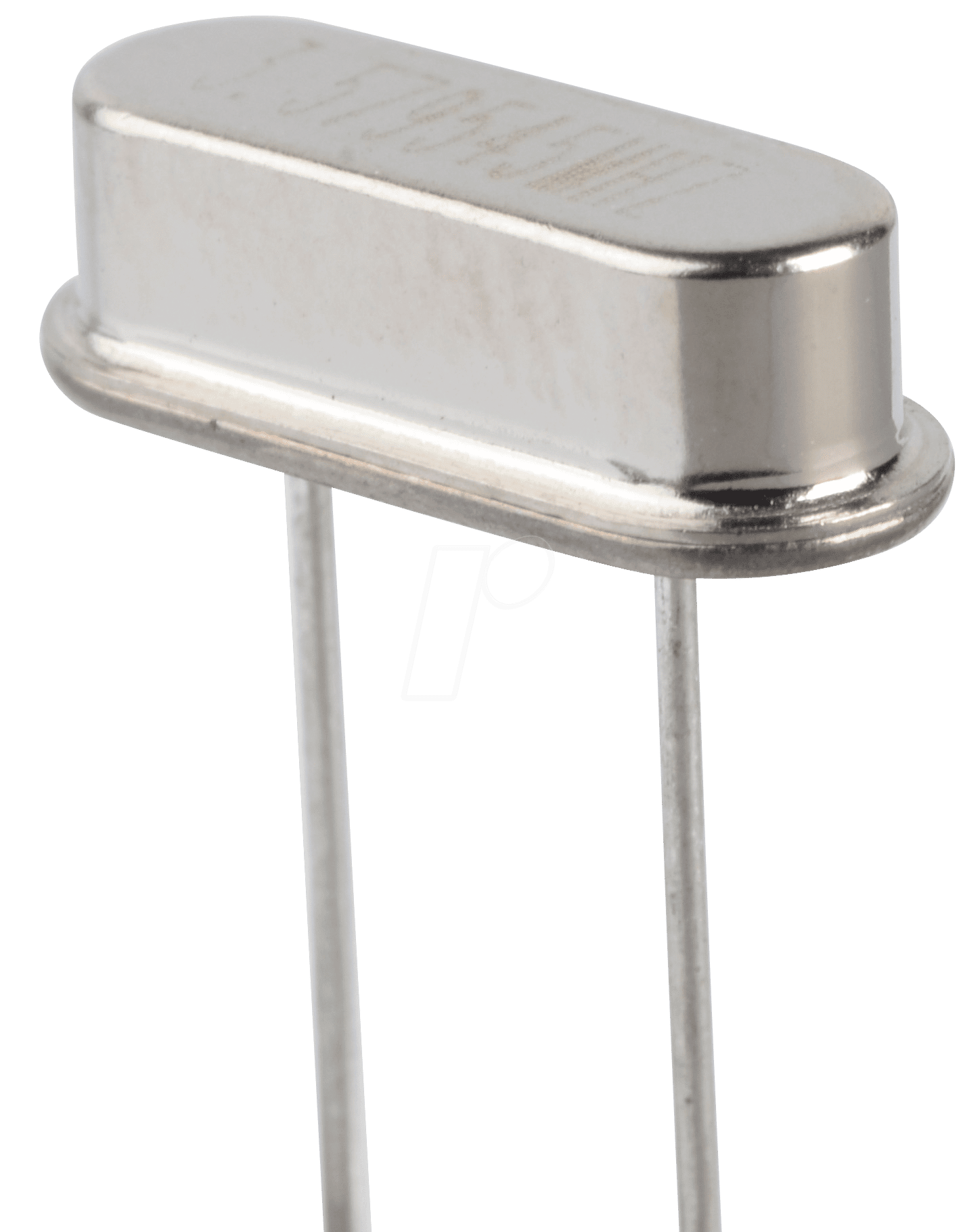

Hochpräziser Standardquarz 3,6864-HC49U-S für zuverlässige Taktgeber
Sie benötigen eine stabile und präzise Taktquelle für Ihre elektronischen Schaltungen? Der 3,6864-HC49U-S Standardquarz mit einer Grundfrequenz von exakt 3,686411 MHz ist die ideale Lösung für Entwickler und Techniker, die auf höchste Zuverlässigkeit und Genauigkeit angewiesen sind. Dieses Bauteil schließt die Lücke für Anwendungen, die eine spezifische, nicht-standardisierte Frequenz benötigen und herkömmliche Standardwerte nicht optimal abdecken.
Herausragende Stabilität und Präzision
Der 3,6864-HC49U-S Quarz zeichnet sich durch seine außergewöhnliche Frequenzstabilität aus. Diese ist entscheidend für die korrekte Funktion von Mikrocontrollern, digitalen Logikschaltungen, Kommunikationsmodulen und anderen zeitkritischen Systemen. Im Gegensatz zu Oszillatoren, die anfälliger für Temperaturschwankungen und Alterung sind, bietet ein Quarzoszillator eine inhärente Präzision, die über lange Betriebszeiten und unter variierenden Umgebungsbedingungen konstant bleibt. Die spezifische Frequenz von 3,686411 MHz wurde sorgfältig ausgewählt, um Kompatibilität mit spezifischen Bussystemen oder Protokollen zu gewährleisten, die auf exakt diese Taktfrequenz abgestimmt sind.
Anwendungsgebiete des 3,6864-HC49U-S Standardquarzes
Dieser Standardquarz ist eine Schlüsselkomponente in einer Vielzahl von elektronischen Applikationen:
- Embedded Systems: In Mikrocontroller-basierten Systemen, wie sie in der Industrieautomatisierung, Medizintechnik, Unterhaltungselektronik und IoT-Geräten zum Einsatz kommen, sorgt der Quarz für einen präzisen Systemtakt.
- Kommunikationselektronik: Für die Synchronisation von Datenströmen und die präzise Steuerung von Übertragungsraten in Funkmodulen, Datenloggern und drahtlosen Sensoren ist die stabile Frequenz unerlässlich.
- Messtechnik: In hochpräzisen Messinstrumenten, Frequenzzählern und Oszilloskopen bildet der Quarz die Referenz für genaue Zeitmessungen.
- Schaltnetzteile und Stromversorgungen: Für die Regelung und Steuerung von Schaltfrequenzen in modernen Stromversorgungen spielt ein stabiler Taktgeber eine wichtige Rolle.
- Audio- und Videotechnik: In Geräten, bei denen eine exakte Wiedergabe von Frequenzen für die Klang- oder Bildqualität wichtig ist, kann ein dedizierter Quarz zur Synchronisation beitragen.
- Spezialanwendungen: Der 3,6864-HC49U-S eignet sich besonders für Projekte, die eine Frequenz erfordern, die nicht im Standardbereich liegt, aber für die Optimierung der Systemleistung oder die Einhaltung spezifischer Protokollanforderungen notwendig ist.
Technische Überlegenheit und Auswahlkriterien
Die Auswahl des richtigen Quarzes ist entscheidend für die Performance und Zuverlässigkeit eines elektronischen Geräts. Der 3,6864-HC49U-S bietet gegenüber weniger spezifizierten oder generischen Taktgebern klare Vorteile:
- Hohe Frequenzgenauigkeit (± ppm): Die präzise gefertigte Schwingung des Quarzkristalls garantiert eine Frequenzstabilität, die für anspruchsvolle digitale Schaltungen unabdingbar ist.
- Geringer ESR (Equivalent Series Resistance): Ein niedriger ESR-Wert reduziert Energieverluste und verbessert die Schwingungseigenschaften, was zu einer zuverlässigeren Oszillation führt.
- Breiter Betriebstemperaturbereich: Entwickelt für den Einsatz unter verschiedenen klimatischen Bedingungen, behält dieser Quarz seine Spezifikationen über einen weiten Temperaturbereich bei.
- Robustes HC49U Gehäuse: Das standardisierte HC49U-Gehäuse (auch bekannt als HC-49/U) bietet eine solide mechanische Integrität und gute Lötbarkeit für gängige PCB-Montageverfahren.
- Grundtonschwingung: Die Auslegung als Grundtonschwingung minimiert die Anfälligkeit für Oberwellenverzerrungen und vereinfacht das Schaltungsdesign im Vergleich zu Obertonoszillatoren.
Produktspezifikationen im Detail
Der 3,6864-HC49U-S Standardquarz ist ein präzisionsgefertigtes elektronisches Bauteil, das speziell für anspruchsvolle Taktgeberanwendungen entwickelt wurde. Die Spezifikationen stellen sicher, dass dieser Quarz auch unter schwierigen Betriebsbedingungen zuverlässig funktioniert.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | 3,6864-HC49U-S |
| Produkttyp | Standardquarz |
| Schwingungsart | Grundton (Fundamental Mode) |
| Nennfrequenz | 3,686411 MHz |
| Frequenztoleranz | Typischerweise ± 20 ppm bis ± 50 ppm bei 25°C (präzise Toleranz je nach Hersteller-Datenblatt und Serie) |
| Temperaturkoeffizient | Geringe Abweichungen über den Betriebstemperaturbereich, optimiert für Stabilität |
| Äquivalenter Serienwiderstand (ESR) | Niedrig, typischerweise im Bereich von 40 Ω bis 60 Ω (abhängig von der Fertigungspräzision und Belastung) |
| Lastkapazität (Load Capacitance) | Standardwerte wie 10 pF, 12.5 pF, 20 pF oder 30 pF sind üblich und können für die Anwendung spezifiziert werden. Die genaue Einstellung ist entscheidend für die Frequenzstabilität. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Gehäusetyp | HC49U (auch HC-49/U), ein robustes, metallisches Gehäuse für Durchsteckmontage (THT) |
| Alterungsrate | Sehr gering über die Lebensdauer des Bauteils, entscheidend für Langzeitprojekte |
| Anregungsleistung (Drive Level) | Gering, um die Lebensdauer des Kristalls zu maximieren und die Stabilität zu gewährleisten. |
Der Vorteil der Grundtonschwingung
Die Wahl eines Quarzes, der im Grundton schwingt, ist ein entscheidender Faktor für die Signalqualität und die Systemstabilität. Grundtonschwingungen sind intrinsisch sauberer und weniger anfällig für Oberwellenbildung als Obertonschwingungen. Dies bedeutet, dass der erzeugte Taktpuls klarer ist, was die Signalintegrität in schnellen digitalen Schaltungen verbessert. Weniger Oberwellen bedeuten auch, dass weniger komplexe Filter- und Abschirmungsmaßnahmen erforderlich sind, was das Design vereinfacht und Kosten spart. Für Anwendungen, bei denen RFI (Radio Frequency Interference) minimiert werden muss, ist die Grundtonschwingung die bevorzugte Wahl. Der 3,6864-HC49U-S ist somit optimiert, um eine saubere und zuverlässige Taktquelle zu liefern.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu 3,6864-HC49U-S – Standardquarz, Grundton, 3,686411 MHz
Was ist die genaue Frequenz des 3,6864-HC49U-S Standardquarzes?
Die Nennfrequenz dieses spezifischen Standardquarzes beträgt exakt 3,686411 MHz (Megahertz). Dies ist eine hochpräzise Frequenz, die für spezielle Anwendungen entwickelt wurde, bei denen Standardfrequenzen nicht ausreichen.
Für welche Art von Anwendungen ist der 3,6864-HC49U-S Standardquarz am besten geeignet?
Dieser Quarz eignet sich hervorragend für Embedded Systems, Kommunikationsmodule, Messtechnik, Steuerungen und andere digitale Schaltungen, die eine stabile und präzise Taktquelle mit einer Frequenz von 3,686411 MHz benötigen. Insbesondere dort, wo eine spezifische Frequenz für die Kompatibilität mit Protokollen oder die Optimierung der Systemleistung erforderlich ist.
Was bedeutet „Grundton“ bei einem Quarzoszillator?
Grundtonschwingung bedeutet, dass der Quarzkristall bei seiner fundamentalen Resonanzfrequenz schwingt. Dies führt zu einer saubereren und stabileren Signalform im Vergleich zu Obertonoszillatoren, die bei einem Vielfachen der Grundfrequenz schwingen. Dies minimiert Oberwellenverzerrungen und vereinfacht das Schaltungsdesign.
Wie beeinflusst die Frequenztoleranz die Leistung des Quarzes?
Die Frequenztoleranz (typischerweise in ppm – parts per million angegeben) gibt an, wie stark die tatsächliche Frequenz von der Nennfrequenz abweichen kann. Eine geringere Toleranz bedeutet eine höhere Präzision und Stabilität. Für zeitkritische Anwendungen ist eine geringe Toleranz unerlässlich, um Fehlfunktionen zu vermeiden.
Was ist der Unterschied zwischen diesem Quarz und einem Kristalldetektor?
Ein Quarzoszillator wie der 3,6864-HC49U-S erzeugt eine stabile und präzise Taktfrequenz, die als Referenz für elektronische Schaltungen dient. Ein Kristalldetektor hingegen ist ein Bauteil, das zur Demodulation von Radiowellen verwendet wird, indem es die hochfrequenten Trägerwellen in ein niederfrequenteres Audiosignal umwandelt. Es handelt sich also um zwei grundlegend unterschiedliche Funktionen.
Welche Bedeutung hat die Lastkapazität (Load Capacitance) für einen Quarzoszillator?
Die Lastkapazität ist ein wichtiger Parameter, der vom Oszillator-Design und den externen Kondensatoren im Schaltungskreis bestimmt wird. Sie beeinflusst die tatsächliche Betriebsfrequenz des Quarzes. Die korrekte Anpassung der Lastkapazität ist entscheidend, um die gewünschte Nennfrequenz mit der geringstmöglichen Abweichung und optimaler Stabilität zu erreichen.
Ist der HC49U ein durchsteckmontierbares (THT) oder oberflächenmontierbares (SMD) Bauteil?
Das HC49U-Gehäuse (auch HC-49/U) ist ein Standardgehäuse für durchsteckmontierbare (Through-Hole Technology – THT) Bauteile. Es verfügt über Pins, die durch Löcher auf der Leiterplatte gesteckt und von der Unterseite verlötet werden. Dies gewährleistet eine robuste mechanische Verbindung.
