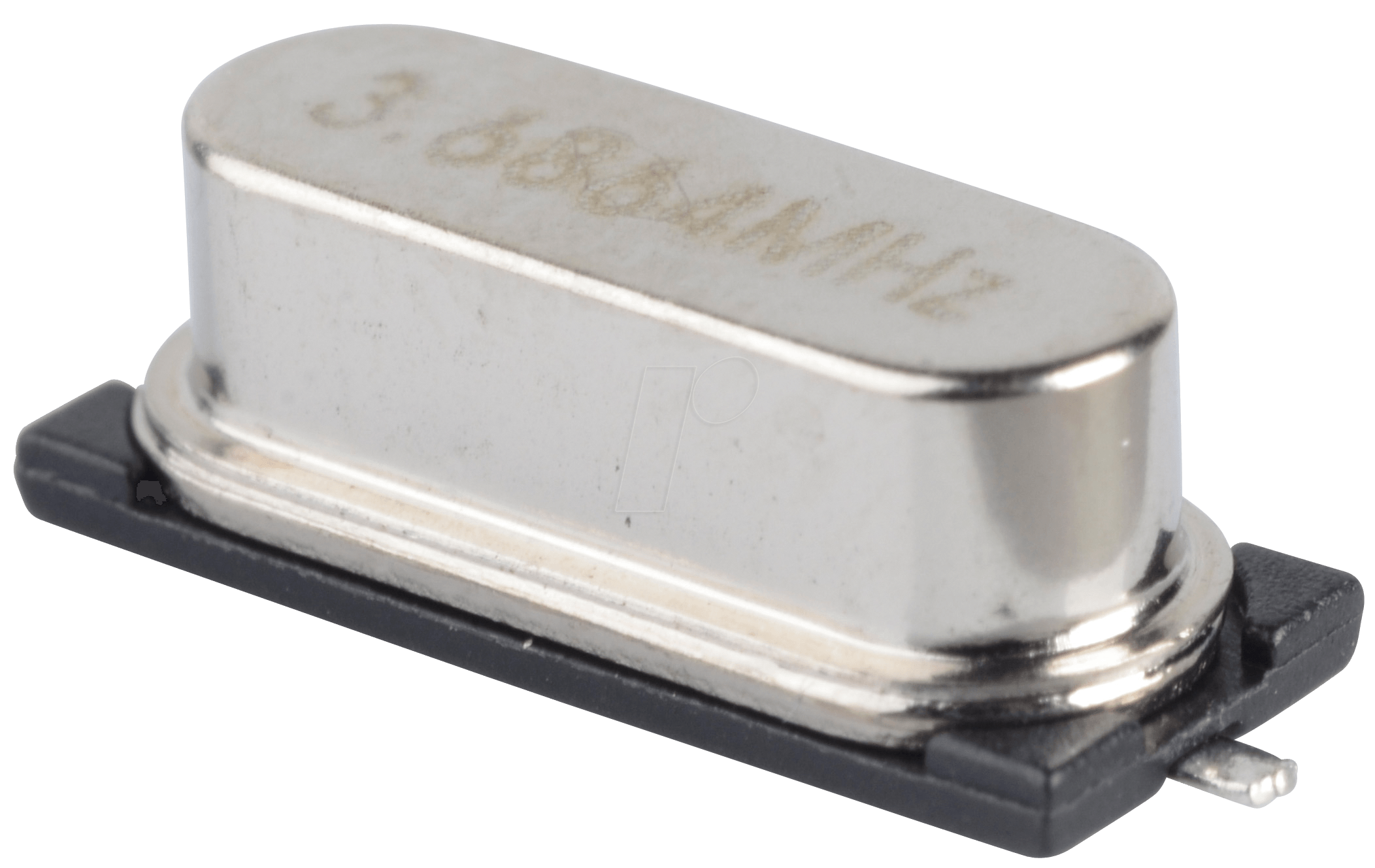

Präzision und Stabilität: Der 3,6864-HC49-SMD Quarz für Ihre anspruchsvollsten Anwendungen
Sie benötigen eine unverzichtbare Komponente für präzise Taktgenerierung in elektronischen Schaltungen? Der 3,6864-HC49-SMD Quarz, mit seinem exakten Grundton von 3,686400 MHz, ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Zuverlässigkeit und Frequenzstabilität für ihre Designs suchen. Dieser SMD-Quarz minimiert Drift und Jitter und gewährleistet so eine gleichbleibend genaue Leistung in kritischen Applikationen.
Warum der 3,6864-HC49-SMD Quarz Ihre erste Wahl ist
Im Gegensatz zu einfacheren oder weniger spezialisierten Frequenzgebern bietet der 3,6864-HC49-SMD Quarz eine überlegene Performance, die sich in der Zuverlässigkeit und Genauigkeit Ihrer elektronischen Geräte niederschlägt. Seine Auslegung als SMD-Komponente (Surface Mount Device) ermöglicht eine effiziente Integration in moderne Leiterplattenlayouts, was Platz spart und die Signalintegrität durch kürzere Signalwege verbessert. Die exakte Frequenz von 3,6864 MHz ist zudem für zahlreiche spezifische Anwendungen optimiert, bei denen Standardfrequenzen an ihre Grenzen stoßen.
Technische Überlegenheit und Designvorteile
Der 3,6864-HC49-SMD Quarz zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn zu einer bevorzugten Komponente für professionelle Anwendungen machen. Die Oberflächenmontage (SMD) ist nicht nur ein Trend, sondern eine Notwendigkeit für miniaturisierte und hochintegrierte Schaltungen, wie sie in der Konsumerelektronik, industriellen Steuerungen und Telekommunikationsgeräten üblich sind.
- Hohe Frequenzstabilität: Gewährleistet eine präzise Taktung, die für die Funktionalität von Mikrocontrollern, Prozessoren und anderen digitalen Schaltungen unerlässlich ist.
- Geringer Jitter und Drift: Minimiert unerwünschte Schwankungen in der Taktfrequenz, was zu einer verbesserten Signalqualität und reduzierten Fehlerraten führt.
- Kompakte Bauform: Die SMD-Bauweise ermöglicht eine platzsparende Integration auf Leiterplatten und unterstützt damit die Entwicklung kleinerer und leichterer Geräte.
- Robustheit gegenüber Umwelteinflüssen: Entwickelt für Zuverlässigkeit unter verschiedenen Betriebsbedingungen, was für den Langzeiteinsatz entscheidend ist.
- Optimierte elektrische Eigenschaften: Sorgfältig spezifiziert für eine effiziente Ansteuerung und minimale Leistungsaufnahme in typischen Oszillatorschaltungen.
- Präzise Grundtonfrequenz: 3,6864 MHz ist eine spezifische Frequenz, die in vielen präzisen Timing-Anwendungen benötigt wird, wo Standardfrequenzen nicht ausreichen.
Detaillierte Produkt-Eigenschaften im Überblick
Um die technischen Spezifikationen und Vorteile des 3,6864-HC49-SMD Quarzes vollständig zu erfassen, ist eine detaillierte Betrachtung seiner Eigenschaften unerlässlich. Diese Tabelle fasst die relevanten Merkmale zusammen, die seine Überlegenheit in verschiedenen Anwendungsbereichen begründen.
| Merkmal | Beschreibung |
|---|---|
| Modell-Nummer | 3,6864-HC49-SMD |
| Typ | SMD-Quarz, Grundton |
| Nennfrequenz | 3,686400 MHz |
| Frequenztoleranz | Typischerweise ±20 ppm (parts per million) bei 25°C. Diese hohe Präzision ist entscheidend für Anwendungen, die eine stabile und genaue Referenzfrequenz erfordern. |
| Lastkapazität (CL) | Üblicherweise 10 pF bis 30 pF, je nach Ausführung und Anwendung. Die Wahl der richtigen Lastkapazität ist essentiell für die optimale Funktion des Quarzoszillators und die Erzielung der Nennfrequenz. |
| Betriebstemperaturbereich | Typischerweise -20°C bis +70°C oder breiter, je nach spezifischer Baureihe. Gewährleistet Stabilität über einen weiten Temperaturbereich, was für zuverlässige Systeme unerlässlich ist. |
| ESR (Equivalent Series Resistance) | Geringer ESR-Wert (z.B. unter 60 kΩ), was für eine effiziente Oszillatoransteuerung und minimierte Leistungsverluste sorgt. |
| Abmessungen (SMD) | Die HC49-SMD-Bauform ist ein etablierter Standard für Oberflächenmontage, üblicherweise mit den Abmessungen von ca. 11,0 mm x 4,7 mm x 5,0 mm (Länge x Breite x Höhe). Ermöglicht kompakte Designs. |
| Frequenzstabilität über Temperatur | Die Drift über den Betriebstemperaturbereich ist minimal, was eine konsistente Performance auch unter wechselnden Umgebungsbedingungen sicherstellt. Genaue Werte sind datenblattabhängig. |
| Alternativbezeichnungen/Industriestandards | HC49/SMD, SMD Quartz Crystal, 3.6864MHz Crystal |
Anwendungsgebiete und Einsatzmöglichkeiten
Die präzise Frequenz von 3,6864 MHz macht diesen SMD-Quarz zu einer wertvollen Komponente in einer Vielzahl von Elektronikanwendungen, bei denen Timing-Genauigkeit von größter Bedeutung ist. Von der Steuerung komplexer digitaler Systeme bis hin zur Synchronisation von Kommunikationsprotokollen – dieser Quarz liefert die notwendige Stabilität.
- Mikrocontroller und Prozessoren: Als Taktquelle für die zentrale Verarbeitungseinheit, um Operationen präzise zu synchronisieren. Dies ist grundlegend für die Leistung und Zuverlässigkeit aller digitalen Schaltungen.
- Digitale Signalverarbeitung (DSP): In Systemen, die Audiosignale, Videosignale oder andere Datenströme verarbeiten und hierfür eine exakte Zeitbasis benötigen.
- Kommunikationstechnik: Für Taktgeneratoren in Modems, Funkmodulen, Bluetooth- und WLAN-Chipsätzen, wo präzise Frequenzen für Datenübertragung und Synchronisation unerlässlich sind.
- Uhren und Zeitmessung: In hochpräzisen Zeitgeberschaltungen, die für wissenschaftliche Instrumente, Messsysteme oder auch in bestimmten Verbraucherelektronikprodukten benötigt werden.
- Industrielle Automatisierung: Als Taktgeber für Steuerungen, Sensoren und Aktoren in industriellen Umgebungen, die eine hohe Zuverlässigkeit und Stabilität erfordern.
- Medizintechnik: In Geräten, die eine exakte zeitliche Steuerung für die Funktionalität oder die Datenerfassung benötigen, wie z.B. Überwachungsgeräte oder Diagnoseinstrumente.
- PC-Motherboards und Peripheriegeräte: Als Referenztakt für verschiedene Schnittstellen und Controller auf Hauptplatinen oder in externen Geräten.
Häufig gestellte Fragen (FAQ)
Was ist ein SMD-Quarz und welche Vorteile bietet er?
Ein SMD-Quarz (Surface Mount Device) ist ein Quarzkristall, der für die direkte Montage auf der Oberfläche einer Leiterplatte konzipiert ist. Die Hauptvorteile gegenüber älteren Durchsteckmontage-Komponenten (Through-Hole Technology) sind die geringere Baugröße, die bessere Eignung für automatisierte Fertigungsprozesse und eine potenziell verbesserte Signalintegrität durch kürzere elektrische Pfade.
Warum ist die Frequenz 3,6864 MHz so spezifisch?
Diese spezifische Frequenz ist oft eine abgeleitete Taktfrequenz, die für bestimmte Prozessoren, Kommunikationsstandards oder spezialisierte Timing-Anwendungen optimiert ist. Sie kann beispielsweise die Basis für Standard-Bustakten oder für interne Taktgeneratoren in integrierten Schaltkreisen bilden, wo exakte Divisionen und Multiplikationen zu anderen notwendigen Frequenzen erforderlich sind.
Wie beeinflusst die Frequenztoleranz die Leistung des Quarzes?
Die Frequenztoleranz gibt an, wie stark die tatsächliche Frequenz von der Nennfrequenz abweichen kann, üblicherweise gemessen bei einer Standardtemperatur von 25°C. Eine geringere Toleranz (z.B. ±20 ppm) bedeutet eine höhere Präzision und damit eine stabilere und genauere Taktung, was für kritische Anwendungen wie Synchronisation und Datenverarbeitung unerlässlich ist.
Was bedeutet „Grundton“ bei einem Quarz?
Ein Quarz kann bei verschiedenen Harmonischen (Vielfachen der Grundfrequenz) schwingen. „Grundton“ bedeutet, dass der Quarz bei seiner niedrigsten, fundamentalen Schwingungsfrequenz betrieben wird. Dies ist die frequenzstabilste und energieeffizienteste Betriebsart und wird für die meisten präzisen Taktgenerierungsanwendungen bevorzugt.
Welchen Einfluss hat die Lastkapazität (CL) auf den Quarz?
Die Lastkapazität ist ein externer Kondensator (oder eine Kombination aus kapazitiven Elementen), der in die Oszillatorschaltung integriert wird. Sie bestimmt gemeinsam mit den intrinsischen Eigenschaften des Quarzes die tatsächliche Schwingungsfrequenz. Die korrekte Auswahl der Lastkapazität ist entscheidend, um die vom Hersteller spezifizierte Nennfrequenz zu erreichen und die Stabilität des Oszillators zu gewährleisten.
Kann der 3,6864-HC49-SMD Quarz in jeder Temperaturumgebung eingesetzt werden?
Der Betriebstemperaturbereich gibt an, innerhalb welcher Temperaturen der Quarz seine spezifizierten Eigenschaften beibehält. Typische Werte liegen im Bereich von -20°C bis +70°C. Für extremere Umgebungen gibt es spezialisierte Quarzkristalle mit erweitertem Temperaturbereich, deren Spezifikationen stets im Datenblatt des jeweiligen Bauteils zu finden sind.
Worauf sollte ich bei der Auswahl des richtigen Quarzes für meine Anwendung achten?
Neben der korrekten Frequenz und Toleranz sind die Lastkapazität, der ESR-Wert, der Betriebstemperaturbereich und die Gehäusegröße entscheidend. Es ist ratsam, das Datenblatt des Quarzes sorgfältig zu prüfen und es mit den Anforderungen Ihrer Oszillatorschaltung und den Spezifikationen des zu steuernden ICs abzugleichen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
