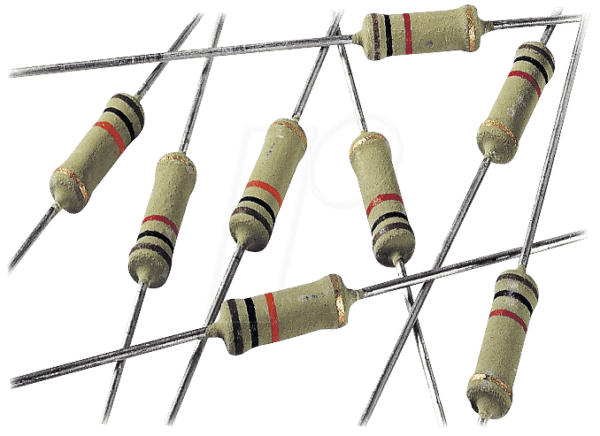

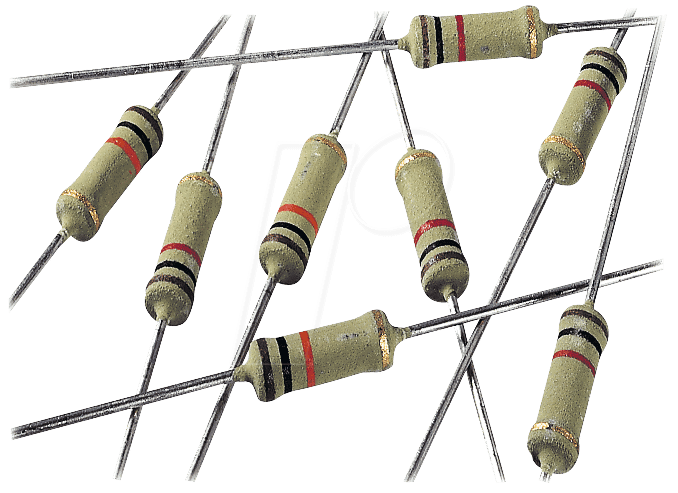

Zuverlässige Leistung für anspruchsvolle Elektronikprojekte: Der 2W METALL 12K Widerstand
Für Ingenieure, Entwickler und versierte Hobbyisten, die Präzision und Langlebigkeit in ihren Schaltungen benötigen, bietet der 2W METALL 12K – Widerstand mit Metalloxidschicht, 12 kOhm, 0414, 2 W, 5% eine optimale Lösung. Dieses Bauteil ist speziell konzipiert, um anspruchsvolle Lasten zu bewältigen und konsistente Widerstandswerte unter variierenden Bedingungen zu gewährleisten, was es zur idealen Wahl für Projekte macht, bei denen Ausfallwahrscheinlichkeit minimiert und Performance maximiert werden muss.
Das Überlegene Leistungsversprechen: Warum 2W METALL 12K die erste Wahl ist
Im Vergleich zu Standard-Kohleschichtwiderständen oder Bauteilen mit geringerer Belastbarkeit setzt der 2W METALL 12K durch seine fortschrittliche Metalloxidschicht-Konstruktion Maßstäbe. Diese Technologie ermöglicht eine höhere Wärmeableitung und eine verbesserte Stabilität gegenüber Temperaturschwankungen sowie eine höhere Energieabsorption, was die Lebensdauer und Zuverlässigkeit in leistungskritischen Anwendungen signifikant erhöht. Die präzise Toleranz von 5% sorgt dabei für akkurate Schaltungsfunktionen, selbst bei komplexen Signalverarbeitungen oder Leistungselektronik.
Konstruktion und Material – Die Basis für Stabilität und Langlebigkeit
Der Kern des 2W METALL 12K bildet eine hochwertige Metalloxidschicht. Diese Schicht wird präzise auf einen Keramikkern aufgebracht und dient als resistive Element. Die Metalloxide, oft eine Mischung aus verschiedenen Metalloxiden, werden bei hohen Temperaturen auf den Keramikkörper gesintert. Dieser Prozess gewährleistet eine extrem dichte und homogene Schicht mit hervorragenden elektrischen Eigenschaften.
Die Wahl des Keramikkörpers ist ebenfalls entscheidend. Keramik bietet exzellente Isoliereigenschaften und eine hohe thermische Leitfähigkeit, was eine effiziente Ableitung der entstehenden Verlustwärme ermöglicht. Dies ist besonders wichtig bei der 2-Watt-Belastbarkeit, wo ohne adäquate Wärmeableitung die Lebensdauer des Widerstands erheblich verkürzt würde.
Die Anschlusspins sind in der Regel aus einer Kupferlegierung gefertigt, die galvanisch verzinnt ist, um eine optimale Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Pins sind robust genug, um mechanischen Belastungen während des Einlötens standzuhalten.
Anwendungsbereiche – Wo Präzision auf Leistung trifft
Die Vielseitigkeit des 2W METALL 12K macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Anwendungen. Seine Fähigkeit, höhere Leistungen zu verarbeiten und gleichzeitig stabile Widerstandswerte beizubehalten, prädestiniert ihn für Bereiche, in denen Zuverlässigkeit oberste Priorität hat:
Leistungselektronik: In Netzteilen, Spannungsreglern und Verstärkerschaltungen zur Begrenzung von Strömen und zur Spannungsverteilung.
Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Signalaufbereitung, wo Robustheit gegenüber Umwelteinflüssen und konstante Performance gefordert sind.
Audio- und Videotechnik: In Endstufen, Signalfiltern und Treiberstufen, wo geringe Toleranzen und hohe Belastbarkeit für klaren Klang und scharfe Bilder sorgen.
Prototypenentwicklung und Forschung: Für Labortests und die Entwicklung neuer Schaltungskonzepte, bei denen zuverlässige und wiederholbare Ergebnisse essenziell sind.
Kfz-Elektronik: In Bordnetzsteuergeräten und Beleuchtungssystemen, wo Vibrationen und Temperaturschwankungen alltäglich sind.
Die spezifische Nennleistung von 2 Watt und der Widerstandswert von 12 kOhm eröffnen dabei ein breites Feld an Einsatzmöglichkeiten, von Stromsenken bis hin zu Lastwiderständen.
Technische Spezifikationen im Detail
Der 2W METALL 12K Widerstand zeichnet sich durch eine Reihe von präzisen technischen Merkmalen aus, die seine hohe Leistungsfähigkeit und Zuverlässigkeit garantieren. Die Metalloxidschicht-Konstruktion ist der Schlüssel zu seiner Robustheit und seinen thermischen Eigenschaften.
| Eigenschaft | Spezifikation | Bedeutung für den Anwender |
| :- | : | : |
| Typ | Widerstand, Metalloxidschicht | Bietet überlegene thermische Stabilität und Energieabsorption im Vergleich zu Kohleschichtwiderständen. |
| Widerstandswert | 12 kOhm (12.000 Ohm) | Ermöglicht präzise Strom- und Spannungssteuerung in spezifischen Schaltungsdesigns. |
| Leistung (Nennleistung) | 2 W | Fähigkeit, bis zu 2 Watt kontinuierlich zu dissipieren, was ihn für Anwendungen mit höherem Energiefluss geeignet macht. |
| Toleranz | 5% | Gewährleistet eine akzeptable Abweichung des tatsächlichen Widerstandswertes vom Nennwert für die meisten Anwendungen. |
| Bauform (Gehäuse) | 0414 (axial bedrahtet) | Standardisierte Bauform für einfache Montage auf Leiterplatten mittels bedrahteter Anschlüsse. |
| Temperaturkoeffizient | Gering (typischerweise im Bereich von +/- 200 ppm/°C für Metalloxid) | Minimiert Änderungen des Widerstandswertes bei Temperaturschwankungen, was die Schaltungsstabilität erhöht. |
| Betriebstemperaturbereich | -55 °C bis +155 °C (typisch) | Ermöglicht den Einsatz in einem weiten Temperaturspektrum, von extrem kalten bis heißen Umgebungen. |
| Isolationsmaterial | Keramik | Bietet hervorragende elektrische Isolation und hilft bei der Wärmeableitung. |
| Anschlussdrähte | Verzinntes Kupfer | Gewährleistet gute Lötbarkeit und elektrische Leitfähigkeit. |
| Spannungsfestigkeit | Ausreichend für die Nennleistung und typische Anwendungen | Schützt vor Überschlägen bei hohen Spannungsspitzen innerhalb des spezifizierten Bereichs. |
Vorteile der Metalloxidschicht-Technologie
Die Wahl des 2W METALL 12K Widerstands bietet Ihnen eine Reihe von entscheidenden Vorteilen, die auf der fortschrittlichen Metalloxidschicht-Technologie basieren:
- Hohe Belastbarkeit: Die Konstruktion ermöglicht die Verarbeitung von höheren Leistungen, was zu einer geringeren Erwärmung und einer längeren Lebensdauer führt.
- Verbesserte thermische Stabilität: Die Widerstandswerte bleiben auch bei Temperaturschwankungen stabiler als bei anderen Technologien, was für präzise Schaltungen unerlässlich ist.
- Geringere Induktivität und Kapazität: Im Vergleich zu anderen Hochleistungs-Widerstandsarten weisen Metalloxid-Widerstände oft eine geringere parasitäre Induktivität und Kapazität auf, was sie für Hochfrequenzanwendungen vorteilhaft macht.
- Hohe Impulsbelastbarkeit: Metalloxid-Widerstände können kurzzeitige Überlasten besser verkraften, was sie widerstandsfähiger gegenüber transienten Spannungsspitzen macht.
- Zuverlässigkeit und Langlebigkeit: Durch die robuste Bauweise und die hochwertigen Materialien sind diese Widerstände für den Dauereinsatz in anspruchsvollen Umgebungen konzipiert.
- Gleichmäßige Abnutzung: Die resistive Schicht nutzt sich gleichmäßiger ab, was zu einer längeren Lebensdauer im Vergleich zu abnutzungsanfälligeren Materialien führt.
- Breiter Anwendungsbereich: Von allgemeinen Stromversorgungsanwendungen bis hin zu spezialisierten Schaltungen eignen sich diese Widerstände aufgrund ihrer ausgewogenen Eigenschaften.
FAQ – Häufig gestellte Fragen zu 2W METALL 12K – Widerstand, Metalloxidschicht, 12 kOhm, 0414, 2 W, 5%
Was ist der Hauptunterschied zwischen einem Metalloxidschicht-Widerstand und einem Kohleschicht-Widerstand?
Der Hauptunterschied liegt in der Materialzusammensetzung der resistiven Schicht und damit verbundenen Eigenschaften. Metalloxidschicht-Widerstände bieten typischerweise eine höhere thermische Stabilität, eine bessere Impulsbelastbarkeit und eine höhere Nennleistung bei gleichem physischen Volumen im Vergleich zu Kohleschicht-Widerständen. Dies macht sie für anspruchsvollere Anwendungen geeignet, bei denen Leistung und Zuverlässigkeit entscheidend sind.
Für welche Art von Schaltungen ist ein 12 kOhm Widerstand mit 2W Leistung am besten geeignet?
Ein 12 kOhm Widerstand mit 2W Leistung ist vielseitig einsetzbar. Er eignet sich hervorragend für Anwendungen, bei denen ein moderater Widerstandswert benötigt wird, um Ströme zu begrenzen, Spannungen zu teilen oder als Lastwiderstand in Leistungskreisen zu fungieren. Beispiele sind Netzteil-Stabilisierungen, Signalfilter in Audioverstärkern oder als Teil von Ladeschaltungen für Kondensatoren.
Was bedeutet die Toleranz von 5% für die Leistung des Widerstands?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert von 12 kOhm abweichen kann. Dies ist für die meisten allgemeinen elektronischen Anwendungen ausreichend. Für hochpräzise Schaltungen, bei denen eine sehr genaue Widerstandsfunktion erforderlich ist, wären Widerstände mit geringerer Toleranz (z.B. 1% oder 0,1%) die bessere Wahl.
Ist die Bauform 0414 für die automatische Bestückung geeignet?
Die Bauform 0414 ist eine standardisierte axial bedrahtete Bauform. Sie ist zwar weit verbreitet und kann mit speziellen Maschinen bestückt werden, ist aber nicht so stark auf reine automatische Bestückung optimiert wie smd-Komponenten (Surface Mount Device). Sie wird häufig in handbestückten oder teilautomatisierten Prozessen eingesetzt.
Wie wird die Wärmeableitung bei einem 2W Widerstand gewährleistet?
Die Wärmeableitung erfolgt primär über den Keramikkern, der die Wärme von der Metalloxidschicht aufnimmt und an die Umgebung abgibt. Eine gute Belüftung der Leiterplatte und eine ausreichende Entfernung zu anderen wärmeerzeugenden Bauteilen sind ebenfalls wichtig. Für den Betrieb an der Leistungsgrenze kann es sinnvoll sein, den Widerstand auf einer Leiterplatte zu montieren, die als zusätzlicher Kühlkörper dient.
Welche Vorteile bietet die Metalloxidschicht-Technologie im Vergleich zu Dünnschicht-Widerständen?
Metalloxidschicht-Widerstände sind generell robuster und haben eine höhere Belastbarkeit als die meisten Dünnschicht-Widerstände, insbesondere im Hinblick auf Impulsbelastbarkeit und thermische Schocks. Dünnschicht-Widerstände bieten oft eine höhere Präzision und einen besseren Temperaturkoeffizienten, sind aber empfindlicher gegenüber Überlastung.
Wie unterscheidet sich die Impulsbelastbarkeit des 2W METALL 12K von anderen Widerstandstypen?
Metalloxidschicht-Widerstände, wie der 2W METALL 12K, sind bekannt für ihre gute Impulsbelastbarkeit. Das bedeutet, sie können kurzzeitige, höhere Leistungsspitzen tolerieren, ohne beschädigt zu werden. Dies liegt an der homogenen Struktur der Metalloxidschicht und der Fähigkeit des Keramikkörpers, die entstehende Energie zu verteilen und abzuleiten. Dies ist ein signifikanter Vorteil gegenüber manchen anderen Widerstandstechnologien, die bei plötzlichen Lastspitzen schneller Schaden nehmen können.
