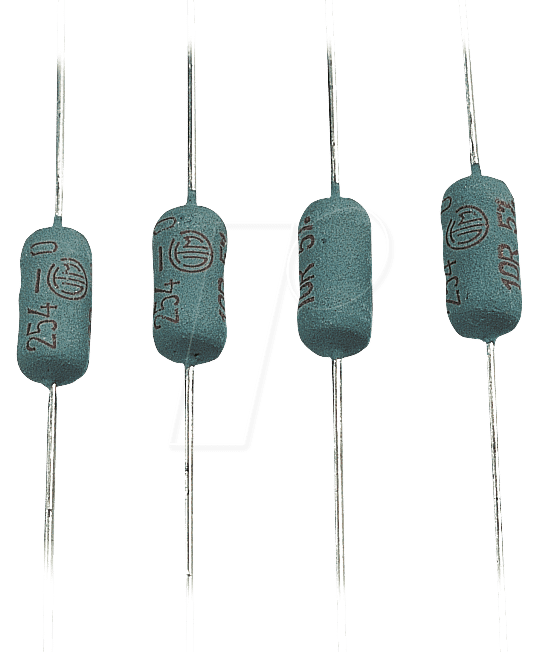

Hochwertiger Drahtwiderstand für präzise Anwendungen
Für Elektronikentwickler, Reparaturwerkstätten und Hobbyisten, die auf zuverlässige und stabile elektrische Schaltungen angewiesen sind, ist die Wahl des richtigen Widerstands entscheidend. Der 2W DRAHT 22 – Drahtwiderstand, axial, 2 W, 22 Ohm, 10% bietet eine exzellente Lösung für Anwendungen, die eine präzise Leistungsdissipation und eine robuste Bauweise erfordern, und löst das Problem von thermischer Überlastung und ungenauer Signalverarbeitung in anspruchsvollen Projekten.
Warum 2W DRAHT 22 – Drahtwiderstand, axial, 2 W, 22 Ohm, 10% Ihre überlegene Wahl ist
Im Gegensatz zu günstigeren Widerstandsarten, die unter Belastung zu Leistungseinbußen neigen oder schnell überhitzen, zeichnet sich der 2W DRAHT 22 durch seine herausragende thermische Stabilität und seine Fähigkeit aus, konstant hohe Leistungen zu verarbeiten. Die axiale Bauform ermöglicht eine einfache Integration in bestehende Schaltungen und bietet eine effiziente Wärmeabfuhr, was ihn zu einer langlebigen und zuverlässigen Komponente für professionelle Einsätze macht.
Technische Spezifikationen und herausragende Eigenschaften
Der 2W DRAHT 22 – Drahtwiderstand repräsentiert eine bewährte Technologie im Bereich der passiven elektronischen Bauteile. Seine Konstruktion ist auf Langlebigkeit und Performance optimiert:
- Leistungsklasse: Mit einer Nennbelastbarkeit von 2 Watt ist dieser Widerstand für eine Vielzahl von Schaltungen geeignet, bei denen eine moderate bis hohe Leistungsdissipation erforderlich ist. Dies vermeidet thermische Probleme, die bei leistungsschwächeren Bauteilen auftreten können.
- Widerstandswert: Der präzise Widerstandswert von 22 Ohm (Ω) ist für spezifische Schaltungsdesigns unerlässlich, wo genaue Strom- und Spannungsbegrenzungen oder Teilung benötigt werden.
- Toleranz: Die 10%ige Toleranz bietet ein ausgewogenes Verhältnis zwischen Präzision und Kosten. Für kritischere Anwendungen, bei denen höchste Genauigkeit gefordert ist, sind auch Varianten mit geringerer Toleranz verfügbar, jedoch für viele Standardanwendungen ist diese Spezifikation ausreichend und wirtschaftlich vorteilhaft.
- Axiale Bauform: Die axialen Anschlüsse ermöglichen eine einfache Montage auf Leiterplatten (PCBs) und in Stecksystemen. Diese Bauform begünstigt zudem eine gute Wärmeableitung entlang des Widerstandskörpers, was die Betriebssicherheit erhöht.
- Drahtwickelkonstruktion: Die Wicklung auf einem keramischen Kern sorgt für eine hervorragende Wärmeableitung und mechanische Stabilität. Diese Konstruktion ist besonders robust gegenüber mechanischen Belastungen und Vibrationen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der 2W DRAHT 22 – Drahtwiderstand, axial, 2 W, 22 Ohm, 10% ist eine vielseitige Komponente, die in zahlreichen elektronischen Geräten und Systemen eingesetzt wird. Seine Robustheit und Leistungsfähigkeit machen ihn zur idealen Wahl für:
- Leistungselektronik: Einsatz in Stromversorgungen, Netzteilen und Schaltungen zur Spannungsregelung, wo er zur Begrenzung von Stromspitzen und zur dissipativen Leistungsaufnahme dient.
- Audio- und Verstärkerschaltungen: Als Teil von Filternetzwerken oder zur Anpassung von Impedanzen in Verstärkern, um eine klare und unverzerrte Signalübertragung zu gewährleisten.
- Kfz-Elektronik: In Bordnetzsystemen, wo er zur Steuerung von Lasten und zur Absicherung von Schaltkreisen zum Einsatz kommt. Die Widerstandsfähigkeit gegen Vibrationen und Temperaturschwankungen ist hier ein entscheidender Vorteil.
- Industrielle Steuerungen: In Automatisierungssystemen und industriellen Anlagen, wo Zuverlässigkeit und Langlebigkeit unter rauen Umgebungsbedingungen essenziell sind.
- Hobbyprojekte und Prototyping: Für anspruchsvolle Bastler und Entwickler, die auf qualitativ hochwertige Komponenten für ihre Schaltungsexperimente und Prototypen Wert legen.
- Test- und Messgeräte: Als Präzisionswiderstand in Testaufbauten, wo genaue Leistungswerte und eine hohe Stabilität gefragt sind.
Vergleich mit anderen Widerstandsarten
Während Kohleschicht- oder Metallschichtwiderstände für viele allgemeine Anwendungen ausreichend sind, stoßen sie bei höheren Leistungen oder strengeren thermischen Anforderungen schnell an ihre Grenzen. Keramik-Drahtwiderstände wie der 2W DRAHT 22 bieten hier klare Vorteile:
- Höhere Leistungsdichte: Sie können deutlich mehr Energie dissipieren als vergleichbare Schichtwiderstände, was sie für leistungshungrige Schaltungen prädestiniert.
- Bessere thermische Eigenschaften: Die Konstruktion mit einem keramischen Kern und der Drahtwicklung ermöglicht eine effizientere Wärmeabfuhr, was zu einer geringeren Betriebstemperatur und einer längeren Lebensdauer führt.
- Robustheit: Sie sind widerstandsfähiger gegenüber mechanischen Belastungen und Überspannungen, was ihre Zuverlässigkeit in industriellen und mobilen Anwendungen erhöht.
- Geringere Induktivität: Im Vergleich zu einigen anderen Drahtwiderstandstypen können axiale Drahtwiderstände eine geringere parasitäre Induktivität aufweisen, was sie für Hochfrequenzanwendungen geeigneter macht, obwohl dies von der spezifischen Bauform abhängt.
Pflege und Handhabung
Um die Langlebigkeit und optimale Funktion des 2W DRAHT 22 Drahtwiderstands sicherzustellen, sind einige grundlegende Handhabungsrichtlinien zu beachten:
- Vermeiden Sie Überlastung: Überschreiten Sie niemals die angegebene Nennbelastbarkeit von 2 Watt. Eine Überlastung kann zu vorzeitiger Alterung oder zum Ausfall des Bauteils führen. Bei Bedarf sollten leistungsfähigere Widerstände verwendet oder die Wärmeableitung verbessert werden.
- Sichere Lötverbindungen: Achten Sie auf saubere und stabile Lötverbindungen. Schlechte Lötstellen können zu unerwünschten Widerstandsschwankungen oder Unterbrechungen führen.
- Ausreichende Belüftung: Sorgen Sie für eine ausreichende Luftzirkulation um den Widerstand herum, insbesondere wenn er in einem Gehäuse verbaut ist. Dies unterstützt die Wärmeabfuhr.
- Mechanische Integrität: Vermeiden Sie unnötige mechanische Belastungen der Anschlüsse und des Widerstandskörpers.
Zusammenfassende Produktdaten
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Drahtwiderstand |
| Modellbezeichnung | 2W DRAHT 22 |
| Axiale Bauform | Ja |
| Nennbelastbarkeit | 2 Watt (W) |
| Widerstandswert | 22 Ohm (Ω) |
| Toleranz | 10% |
| Wickelmaterial | Hochwertiger Widerstandsdraht (typischerweise eine Nickel-Chrom-Legierung oder ähnliches, für hohe Stabilität und Korrosionsbeständigkeit) |
| Kernmaterial | Keramik (für exzellente thermische Leitfähigkeit und elektrische Isolation) |
| Anschlussdrähte | Verzinntes Kupfer oder ähnliches leitfähiges Material für gute Lötbarkeit |
| Einsatztemperatur (typisch) | -55°C bis +155°C (variiert je nach Hersteller und genauer Ausführung) |
| Haltbarkeit | Sehr gut, dank robuster Bauweise und Materialwahl |
FAQ – Häufig gestellte Fragen zu 2W DRAHT 22 – Drahtwiderstand, axial, 2 W, 22 Ohm, 10%
Was bedeutet die Angabe „2W“ bei diesem Widerstand?
Die Angabe „2W“ steht für die Nennbelastbarkeit des Widerstands. Das bedeutet, dass der Widerstand dauerhaft eine Leistung von bis zu 2 Watt (Watt) ohne Beschädigung dissipieren kann. Dies ist ein wichtiger Parameter für die Auswahl des richtigen Widerstands für Ihre Schaltung, um eine Überhitzung zu vermeiden.
Ist ein 10%iger Toleranzwert für alle Anwendungen ausreichend?
Ein Toleranzwert von 10% ist für viele Standardanwendungen in der Elektronik ausreichend. Für präzisere Schaltungen, wie sie in Messtechnik, Hochfrequenzschaltungen oder bestimmten digitalen Schaltungen vorkommen, können Widerstände mit geringerer Toleranz (z.B. 1% oder 5%) erforderlich sein. Für allgemeine Leistungsanwendungen und Hobbyprojekte bietet 10% jedoch oft ein gutes Preis-Leistungs-Verhältnis.
Wie wird die Wärmeableitung bei diesem axialen Drahtwiderstand gewährleistet?
Die Wärmeableitung wird durch die axiale Bauform und das verwendete Keramik-Kernmaterial optimiert. Die Wärme, die beim Betrieb des Widerstands entsteht, wird über den Draht auf den Keramikkern übertragen und von dort an die Umgebung abgegeben. Die Wärmebrücken, die durch die axialen Anschlüsse entstehen, unterstützen diesen Prozess zusätzlich. Eine gute Belüftung der Umgebung hilft, die Betriebstemperatur niedrig zu halten.
Welche Arten von Legierungen werden typischerweise für den Widerstandsdraht in solchen Bauteilen verwendet?
Typischerweise werden für den Widerstandsdraht in hochwertigen Drahtwiderständen Legierungen auf Nickel-Chrom-Basis (wie Nichrom) oder ähnliche Materialien eingesetzt. Diese Legierungen zeichnen sich durch einen stabilen und definierten elektrischen Widerstand aus, der sich auch bei Temperaturschwankungen nur wenig ändert. Zudem bieten sie eine gute Korrosionsbeständigkeit, was für die Langlebigkeit des Bauteils entscheidend ist.
Kann dieser Drahtwiderstand in Hochfrequenzanwendungen eingesetzt werden?
Axiale Drahtwiderstände können in Hochfrequenzanwendungen eingesetzt werden, ihre Eignung hängt jedoch von der spezifischen Bauform und den gewünschten Frequenzen ab. Drahtwiderstände können parasitäre Induktivitäten und Kapazitäten aufweisen, die sich bei sehr hohen Frequenzen bemerkbar machen können. Für extrem kritische HF-Anwendungen sind oft spezielle Keramik- oder Folienwiderstände mit optimierten HF-Eigenschaften die bessere Wahl. Dennoch ist die axiale Bauform für moderate HF-Anwendungen durchaus praktikabel.
Was sind die Hauptvorteile von Drahtwiderständen gegenüber Schichtwiderständen?
Die Hauptvorteile von Drahtwiderständen gegenüber Schichtwiderständen liegen in ihrer höheren Leistungsfähigkeit und besseren thermischen Stabilität. Sie können höhere Leistungen dissipieren, sind robuster gegenüber Überlastung und zeigen eine geringere Abhängigkeit des Widerstandswertes von der Temperatur. Dies macht sie ideal für leistungskritische Anwendungen, Netzteile und industrielle Umgebungen.
Wie unterscheidet sich die Lebensdauer eines 2W DRAHT 22 im Vergleich zu einem kleineren 1/2W Widerstand unter ähnlicher Last?
Ein 2W Drahtwiderstand wird unter einer Last, die beispielsweise nur 1W beträgt, deutlich weniger thermisch beansprucht als ein 1/2W Widerstand, der mit der gleichen 1W Last betrieben wird. Dies bedeutet, dass der 2W Drahtwiderstand mit 1W Last eine deutlich längere Lebensdauer hat und weniger wahrscheinlich altern oder ausfallen wird. Die größere Leistungsreserve des 2W Widerstands ermöglicht einen Betrieb bei geringerer Auslastung und damit verbunden einer verlängerten Haltbarkeit.
