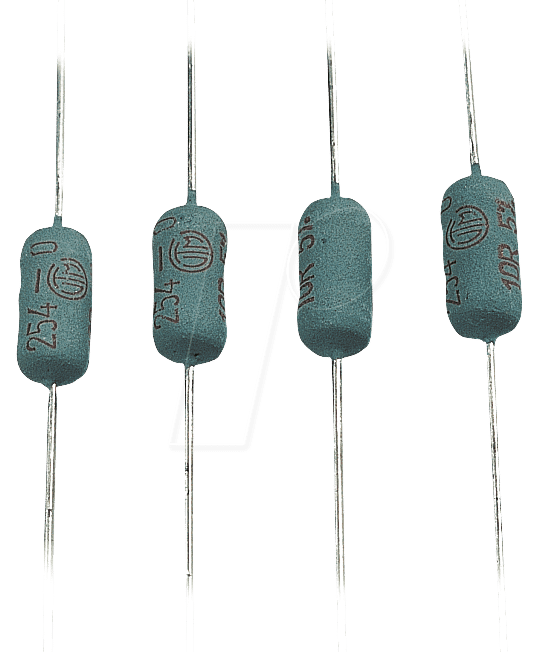

Hochleistungs-Drahtwiderstand für anspruchsvolle Schaltungen: 2W DRAHT 0,27 – axial, 2 W, 270 mOhm, 10%
Dieser 2W DRAHT 0,27 – Drahtwiderstand ist die ideale Lösung für Ingenieure und Bastler, die präzise Leistung und Zuverlässigkeit in ihren elektronischen Schaltungen benötigen. Wenn Sie auf der Suche nach einer stabilen und genauen Lastkomponente sind, die auch unter erhöhter Belastung konstante Werte liefert, ist dieser axial beschaltete Widerstand die überlegene Wahl gegenüber Standardlösungen, die zu Überhitzung oder Abweichungen neigen.
Maximale Leistungsaufnahme und präzise Widerstandswerte
Der 2W DRAHT 0,27 – Drahtwiderstand zeichnet sich durch eine beeindruckende Leistungsaufnahme von 2 Watt aus. Diese Kapazität ermöglicht den Einsatz in anspruchsvollen Anwendungen, bei denen signifikante Energiemengen in Wärme umgewandelt werden. Kombiniert mit einem präzisen Widerstandswert von 270 Milliohm und einer Toleranz von 10%, bietet er die nötige Genauigkeit für eine Vielzahl von Schaltungskonfigurationen, von Stromversorgungen bis hin zu Filteranordnungen.
Konstruktive Merkmale für Langlebigkeit und Stabilität
Die axiale Bauform des Widerstands erleichtert die Montage auf Leiterplatten und die Integration in bestehende Designs. Dies ist besonders vorteilhaft in Projekten, bei denen Bauteilplatz eine kritische Rolle spielt. Die Wicklung aus speziellem Widerstandsdraht ist typischerweise mit einer keramischen oder feuerfesten Masse umschlossen, die nicht nur für die thermische Entkopplung sorgt, sondern auch einen robusten Schutz gegen mechanische Einwirkungen und Umwelteinflüsse bietet. Diese Konstruktion ist maßgeblich für die hohe thermische Stabilität und die geringe Induktivität verantwortlich, die für den reibungslosen Betrieb in Hochfrequenzanwendungen von Bedeutung sind.
Vorteile des 2W DRAHT 0,27 – Drahtwiderstands
- Hohe Leistungsdichte: Mit 2 Watt Belastbarkeit ideal für anspruchsvolle Stromversorgungen und Lasten.
- Präziser Widerstandswert: 270 mOhm mit einer Toleranz von 10% gewährleistet genaue Schaltungsparameter.
- Axiale Bauform: Einfache Montage und Platzersparnis auf Printplatten.
- Hervorragende thermische Stabilität: Konstante Widerstandswerte auch bei erhöhter Betriebstemperatur.
- Geringe Induktivität: Geeignet für den Einsatz in Hochfrequenzschaltungen.
- Robustheit und Langlebigkeit: Hochwertige Materialien und Konstruktion für eine lange Lebensdauer.
- Zuverlässige Wärmeableitung: Effiziente Abführung entstehender Verlustleistung.
Detaillierte Spezifikationen und Eigenschaften
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Drahtwiderstand, axial |
| Nennleistung | 2 Watt (W) |
| Widerstandswert | 270 Milliohm (mOhm) |
| Toleranz | 10% |
| Gehäusematerial | Keramik / feuerfeste Masse (typisch für Drahtwiderstände) |
| Anschlüsse | Axiale Lötstifte aus Kupfer, verzinnt |
| Temperaturkoeffizient | Gering (typisch für präzisionsgewickelte Drahtwiderstände) – exakte Werte können je nach Hersteller variieren, aber deutlich besser als bei Kohleschichtwiderständen. |
| Betriebstemperaturbereich | Breit, typischerweise -55°C bis +155°C, wobei die Nennleistung bei ca. +70°C erreicht wird und dann mit steigender Temperatur reduziert werden muss (Derating). |
| Induktivität | Sehr gering, optimiert für Nicht-Induktivität (non-inductive winding) ist bei vielen Hochleistungsdrahtwiderständen Standard. |
| Stoß- und Vibrationsfestigkeit | Sehr gut durch die robuste Bauweise und Vergussmasse. |
| Einsatzmöglichkeiten | Netzteilentwicklung, Lastwiderstände für Prüfanwendungen, Stromstabilisierung, Filterschaltungen, Motorsteuerungen, Entladungswiderstände. |
Anwendungsbereiche und technische Vertiefung
Der 2W DRAHT 0,27 – Drahtwiderstand findet aufgrund seiner Leistungsfähigkeit und seines geringen Widerstands primär Anwendung in Bereichen, in denen große Ströme effizient in Wärme umgewandelt oder als präzise Last kontrolliert werden müssen. In der Netzteilentwicklung dient er oft als Ausgangslastwiderstand für Stabilitätstests oder zur Simulation von realen Lastbedingungen während der Entwicklung und Kalibrierung. Seine Fähigkeit, hohe Energiemengen zu dissipieren, macht ihn auch zu einer ausgezeichneten Wahl für Entladungswiderstände, beispielsweise zur schnellen Entladung von Kondensatorbänken nach dem Ausschalten, was ein wichtiger Sicherheitsaspekt ist.
In der Leistungselektronik, wie beispielsweise in Frequenzumrichtern oder Servoverstärkern, kann dieser Widerstand als Teil von Bremswiderstands-Schaltungen eingesetzt werden. Hierbei wird überschüssige Energie, die bei der Verzögerung von Motoren entsteht, sicher in Wärme umgewandelt, anstatt die Zwischenkreisspannung unzulässig ansteigen zu lassen. Die geringe Induktivität des Drahtwiderstands ist hierbei entscheidend, um unerwünschte parasitäre Effekte in Hochfrequenzumgebungen zu minimieren.
Die 10%ige Toleranz mag auf den ersten Blick moderat erscheinen, ist jedoch für viele industrielle Anwendungen, bei denen es primär um die Last und die Wärmeableitung geht, vollkommen ausreichend. Für Anwendungen, die eine noch höhere Präzision erfordern, gibt es spezialisierte Drahtwiderstände mit geringeren Toleranzen. Die Wahl des 270 mOhm Wertes in Kombination mit 2 Watt Leistung deutet auf einen spezifischen Bedarf in einer Schaltung hin, bei der ein moderater Kurzschlussstrom oder eine definierte, aber nicht extrem hohe Verlustleistung erforderlich ist.
Die typische Bauweise mit einer Keramikseele und einer schützenden Vergussmasse bietet exzellente Wärmeübertragungseigenschaften. Dies ist essenziell, da die Nennleistung nur dann erreicht werden kann, wenn die entstehende Wärme effektiv an die Umgebungsluft oder eine Kühlfläche abgeführt wird. Eine unsachgemäße Montage oder unzureichende Belüftung kann die tatsächliche Belastbarkeit reduzieren und zu vorzeitiger Alterung führen.
FAQ – Häufig gestellte Fragen zu 2W DRAHT 0,27 – Drahtwiderstand, axial, 2 W, 270 mOhm, 10%
Was bedeutet die axiale Bauform bei diesem Widerstand?
Die axiale Bauform bedeutet, dass die Anschlüsse des Widerstands auf beiden Seiten des Gehäuses, in einer Linie mit der Längsachse des Bauteils, herausgeführt sind. Dies ermöglicht eine einfache Montage auf Lochrasterplatinen oder in speziellen Fassungen, indem die Drähte einfach durch die vorgesehenen Löcher gesteckt und auf der anderen Seite verlötet werden.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, Drahtwiderstände sind generell für ihre geringe parasitäre Induktivität und Kapazität bekannt, besonders wenn sie als „non-inductive winding“ (nicht-induktiv gewickelt) konstruiert sind. Der 2W DRAHT 0,27 – Drahtwiderstand ist daher gut für den Einsatz in Hochfrequenzschaltungen geeignet, wo unerwünschte induktive Effekte vermieden werden müssen.
Was passiert, wenn die 2 Watt Nennleistung überschritten werden?
Wenn die maximal zulässige Leistung von 2 Watt überschritten wird, erwärmt sich der Widerstand über seine spezifizierten Betriebstemperaturen hinaus. Dies kann zu einer permanenten Beschädigung des Widerstandsmaterials, der Isolierung oder der Anschlüsse führen. Im schlimmsten Fall kann der Widerstand versagen oder einen Kurzschluss verursachen, was die gesamte Schaltung gefährdet.
Wie beeinflusst die 10% Toleranz die Schaltungsfunktion?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Widerstandswert um bis zu 10% vom Nennwert (270 mOhm) abweichen kann. Für viele Last- und Stromregelungsanwendungen ist dies akzeptabel. In Präzisionsschaltungen, wie Messverstärkern oder hochgenauen Zeitgebern, sind jedoch oft Widerstände mit geringeren Toleranzen (z.B. 1% oder 0,1%) erforderlich.
Kann dieser Widerstand als Ersatz für einen anderen Widerstand verwendet werden?
Sie können diesen Widerstand als Ersatz verwenden, wenn die elektrische Spezifikation (Nennleistung, Widerstandswert, Toleranz) passt und die physikalische Größe sowie die Anschlüsse kompatibel sind. Es ist wichtig, sicherzustellen, dass die Leistungsaufnahme in der Schaltung die 2 Watt des Ersatzwiderstands nicht überschreitet, und dass der 270 mOhm Wert für Ihre Schaltung geeignet ist.
Wie wird die Wärme des Widerstands am besten abgeleitet?
Um die Wärme des Widerstands optimal abzuleiten und seine Lebensdauer zu maximieren, sollte er ausreichend belüftet werden. Vermeiden Sie es, ihn in engen, schlecht belüfteten Gehäusen zu verbauen oder ihn in unmittelbarer Nähe zu anderen wärmeerzeugenden Komponenten zu platzieren. Bei Anwendungen nahe der Nennleistung kann die Montage auf einem Kühlkörper sinnvoll sein, um die Wärmeübertragung zu verbessern.
Welche Materialien werden typischerweise für den Widerstandsdraht verwendet?
Für Drahtwiderstände werden Legierungen verwendet, die eine hohe elektrische Beständigkeit und einen geringen Temperaturkoeffizienten aufweisen. Typische Materialien sind Nickel-Chrom-Legierungen (wie Nichrom) oder Kupfer-Nickel-Legierungen. Diese Materialien sind korrosionsbeständig und behalten ihre elektrischen Eigenschaften über einen weiten Temperaturbereich.
