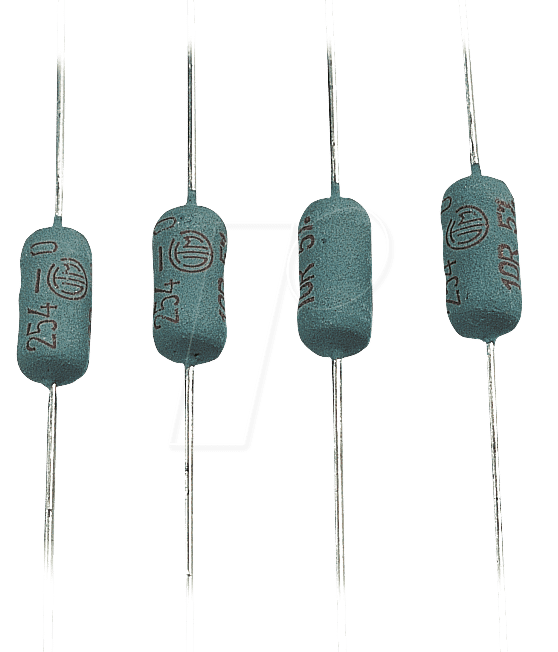

Präzision und Belastbarkeit für anspruchsvolle Schaltungen: 2W DRAHT 0,12 – Drahtwiderstand, axial, 2 W, 120 mOhm, 10%
Dieser 2W DRAHT 0,12 Drahtwiderstand, mit einer Leistung von 2 Watt und einem Widerstandswert von 120 mOhm, ist die ideale Lösung für alle, die höchste Präzision und zuverlässige Energieableitung in ihren elektronischen Schaltungen benötigen. Entwickelt für professionelle Anwendungen und anspruchsvolle Hobbyisten, übertrifft dieser Baustein Standardwiderstände durch seine robuste Konstruktion und exakte Spezifikation, was ihn zur überlegenen Wahl für kritische Schaltungsdesigns macht, bei denen Leistungsspitzen und thermische Belastungen die Norm sind.
Warum der 2W DRAHT 0,12 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen, die bei hohen Lasten an ihre Grenzen stoßen und an Präzision verlieren können, bietet der 2W DRAHT 0,12 eine deutlich höhere thermische Belastbarkeit und Stabilität. Seine Konstruktion ist auf Langlebigkeit und konstante Performance auch unter widrigen Bedingungen ausgelegt, was ihn zu einem unverzichtbaren Komponenten für Netzteile, Lastwiderstände in Prüfanordnungen, Stromversorgungen und anderen energieintensiven Schaltungen macht. Die axiale Bauform erleichtert zudem die Integration in bestehende Platinenlayouts und ermöglicht eine effiziente Wärmeabfuhr.
Leistungsmerkmale und Vorteile
- Hohe Belastbarkeit: Mit einer Nennleistung von 2 Watt ist dieser Drahtwiderstand für Anwendungen konzipiert, die eine signifikante Energieableitung erfordern, ohne dabei Kompromisse bei der Lebensdauer einzugehen.
- Präziser Widerstandswert: Ein Widerstandswert von 120 mOhm (0,12 Ohm) bietet eine exakte Spezifikation für die Feinabstimmung von Stromkreisen und die präzise Steuerung von Strömen.
- Axiale Bauform: Die axiale Anordnung der Anschlüsse ermöglicht eine einfache Durchsteckmontage (THT) und optimiert die Kühlung, was besonders bei hohen Leistungsdichten von Vorteil ist.
- Robuste Konstruktion: Die Wicklung auf einem Keramikkern, umhüllt von einem schützenden Material, gewährleistet mechanische Festigkeit und Beständigkeit gegenüber Vibrationen und Umwelteinflüssen.
- Temperaturstabilität: Drahtwiderstände zeichnen sich generell durch eine geringe Temperaturabhängigkeit des Widerstandswertes aus, was für präzise Messungen und stabile Schaltungsparameter unerlässlich ist.
- 10% Toleranz: Eine Toleranz von 10% ist für viele industrielle und auch anspruchsvolle Hobbyanwendungen vollkommen ausreichend und bietet ein exzellentes Preis-Leistungs-Verhältnis.
Konstruktion und Materialtechnologie
Der Kern dieses Drahtwiderstands bildet ein präzisionsgewickelter Draht, typischerweise aus einer Legierung wie Konstantan oder Manganin, die für ihren geringen Temperaturkoeffizienten und ihre hohe spezifische Leitfähigkeit bekannt ist. Diese Wicklung wird auf einem robusten Keramikkörper aufgebracht, der hervorragende dielektrische Eigenschaften und eine hohe Wärmeleitfähigkeit aufweist. Die Anschlüsse sind robust angelötet und die gesamte Konstruktion wird abschließend mit einer hitzebeständigen und isolierenden Schicht versehen. Diese sorgfältige Fertigung garantiert nicht nur die angegebene Nennleistung von 2 Watt, sondern auch eine effektive Wärmeableitung, die für die Langlebigkeit und Stabilität des Bauteils entscheidend ist. Die axiale Form ermöglicht zudem eine einfache Montage auf Leiterplatten durch Standard-THT-Verfahren.
Anwendungsbereiche und Einsatzmöglichkeiten
Der 2W DRAHT 0,12 – Drahtwiderstand, axial, 2 W, 120 mOhm, 10% findet aufgrund seiner Leistung und Präzision breite Anwendung in verschiedenen technischen Bereichen:
- Stromversorgungen und Netzteile: Als Lastwiderstand zur Simulation von Verbrauchern, zur Strombegrenzung oder als Teil von Filterkreisen.
- Labor und Prüftechnik: In Prüfaufbauten zur Leistungsprüfung von Komponenten, zur Simulation von Lasten oder zur Kalibrierung von Messgeräten.
- Audio-Verstärker: Als Teil von Lautsprecherweichen oder zur Einstellung von Ausgangsimpedanzen.
- Industrielle Steuerungen: In robusten Schaltungen, bei denen thermische Belastungen und hohe Ströme auftreten.
- Kfz-Elektronik: In Systemen, die eine zuverlässige Energieableitung unter wechselnden Temperaturbedingungen erfordern.
- Entwicklung und Prototyping: Für Ingenieure und Entwickler, die präzise und belastbare Komponenten für neue Schaltungsdesigns benötigen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Drahtwiderstand |
| Leistung (Watt) | 2 W |
| Widerstandswert | 120 mOhm (0,12 Ohm) |
| Toleranz | 10% |
| Bauform | Axial |
| Kerntyp | Keramisch (typisch für hohe Leistung und Wärmeleitfähigkeit) |
| Widerstandsmaterial | Legierungsdraht (z.B. Konstantan, Manganin) für geringen Temperaturkoeffizienten |
| Anschlusstyp | Durchsteckmontage (THT) |
| Maximale Betriebstemperatur | Bis zu 200-250°C (abhängig vom spezifischen Modell und Hersteller, wichtig für thermische Belastbarkeit) |
| Temperaturkoeffizient | Gering (typisch für Drahtwiderstände, für Stabilität entscheidend) |
FAQ – Häufig gestellte Fragen zu 2W DRAHT 0,12 – Drahtwiderstand, axial, 2 W, 120 mOhm, 10%
Ist dieser Widerstand für kontinuierliche Belastung bei 2 Watt geeignet?
Ja, der 2W DRAHT 0,12 ist für eine Dauerbelastung von bis zu 2 Watt ausgelegt. Eine ordnungsgemäße Montage, die eine gute Wärmeableitung gewährleistet, ist jedoch entscheidend, um die Lebensdauer und Leistung des Widerstands zu maximieren.
Was bedeutet die axiale Bauform für die Anwendung?
Die axiale Bauform bedeutet, dass die Anschlüsse (Beinchen) an beiden Enden des zylindrischen Widerstandskörpers herausragen. Dies ermöglicht eine einfache Montage durch Löcher in einer Leiterplatte (Through-Hole Technology, THT) und erleichtert oft die mechanische Befestigung und die Ausrichtung des Bauteils.
Wie unterscheidet sich ein Drahtwiderstand von anderen Widerstandstypen wie Kohleschicht- oder Metallfilmwiderständen?
Drahtwiderstände sind in der Regel für höhere Leistungen und eine bessere thermische Stabilität ausgelegt. Sie sind widerstandsfähiger gegen Überlastung und zeigen eine geringere Änderung des Widerstandswertes bei Temperaturschwankungen im Vergleich zu Kohleschicht- oder Metallfilmwiderständen.
Ist die 10% Toleranz für präzise Schaltungen ausreichend?
Für viele Anwendungen, insbesondere dort, wo die Hauptfunktion die Lastsimulation oder Strombegrenzung ist, ist eine Toleranz von 10% absolut ausreichend. Für extrem präzise Schaltungen mit sehr engen Toleranzanforderungen könnten jedoch Widerstände mit engeren Toleranzen (z.B. 1%, 5%) notwendig sein.
Wie wichtig ist die Wärmeableitung bei diesem Widerstand?
Die Wärmeableitung ist von entscheidender Bedeutung. Auch wenn der Widerstand für 2 Watt ausgelegt ist, wird bei dieser Leistung Wärme erzeugt. Eine gute Belüftung der Leiterplatte, eine ausreichende Entfernung zu anderen wärmeempfindlichen Bauteilen und gegebenenfalls die Anbringung auf einer Kühlfläche helfen, den Widerstand innerhalb seiner optimalen Betriebstemperatur zu halten und seine Lebensdauer zu verlängern.
Kann dieser Widerstand für Impulsbelastungen verwendet werden?
Drahtwiderstände können kurzzeitige Impulsbelastungen oft besser verkraften als andere Widerstandstypen, solange die Spitzenenergie die Kapazität des Widerstands nicht überschreitet. Die genauen Spezifikationen für Impulsbelastungen sind jedoch herstellerspezifisch und sollten im Datenblatt nachgelesen werden.
Wie lange ist die erwartete Lebensdauer dieses Drahtwiderstands unter normalen Betriebsbedingungen?
Unter normalen Betriebsbedingungen und innerhalb der spezifizierten Leistungsgrenzen haben Drahtwiderstände eine sehr lange Lebensdauer, oft über Zehntausende von Betriebsstunden. Die tatsächliche Lebensdauer hängt von Faktoren wie Betriebstemperatur, Umgebungsbedingungen und der Art der Belastung ab.
