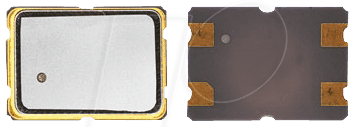

Präzisionsschwingung für anspruchsvolle Elektronikanwendungen: 25,000000-MQ – Keramik-SMD-Quarz
Die Notwendigkeit einer exakten und stabilen Taktfrequenz ist fundamental für die Zuverlässigkeit und Leistungsfähigkeit moderner elektronischer Systeme. Ob in anspruchsvollen Embedded-Systemen, hochentwickelten Kommunikationsgeräten oder präzisionsgesteuerten Messtechnik-Anwendungen, die Wahl des richtigen Quarzoszillators entscheidet über die Signalintegrität und die Systemperformance. Der 25,000000-MQ – Keramik-SMD-Quarz mit den Abmessungen 5x7x1,2mm und einer Frequenz von 25,0 MHz ist speziell für Entwickler und Ingenieure konzipiert, die eine überlegene Timing-Lösung suchen, welche die Einschränkungen konventionellerer Quarzkristalle überwindet.
Maximale Signalintegrität und Stabilität
Im Gegensatz zu herkömmlichen Quarzoszillatoren, die anfälliger für Umwelteinflüsse wie Temperaturschwankungen und mechanische Vibrationen sein können, bietet dieser Keramik-SMD-Quarz eine herausragende Stabilität. Die keramische Einkapselung schützt den Schwingungselement intern vor äußeren Störungen, was zu einer konstant präzisen Frequenzhaltung führt. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Frequenzabweichungen zu Datenfehlern oder Systeminstabilitäten führen können.
Technische Überlegenheit im Detail
Der 25,000000-MQ – Keramik-SMD-Quarz zeichnet sich durch eine Reihe technischer Merkmale aus, die ihn zur bevorzugten Wahl für anspruchsvolle Designs machen:
- Hohe Frequenzgenauigkeit: Eine präzise Taktung ist das Herzstück vieler digitaler und analoger Schaltungen. Mit 25,0 MHz liefert dieser Quarz eine solide Basis für eine Vielzahl von Prozessoren und Logikschaltungen.
- Exzellente Frequenzstabilität: Die keramische Bauweise minimiert die Abhängigkeit der Oszillatorfrequenz von Umgebungsbedingungen wie Temperaturänderungen und mechanischen Belastungen. Dies gewährleistet eine konsistente Leistung über einen breiten Betriebsbereich.
- Kompakte Bauform (SMD): Die Surface-Mount-Device (SMD)-Technologie ermöglicht eine direkte Bestückung auf Leiterplatten und spart wertvollen Bauraum. Dies ist unerlässlich für die Miniaturisierung von Elektronikgeräten.
- Geringe Alterung: Die Materialeigenschaften und die hermetische Versiegelung des Keramikgehäuses tragen zu einer sehr geringen Alterungsrate bei, was eine langjährige Zuverlässigkeit der Taktfrequenz sicherstellt.
- Optimiert für Hochfrequenzanwendungen: Die 25-MHz-Frequenz ist ein beliebter Standard für viele Mikrocontroller, digitale Signalprozessoren (DSPs) und Kommunikationsschnittstellen, wo sie eine effiziente Datenverarbeitung und Signalübertragung ermöglicht.
- Robustheit und Langlebigkeit: Die keramische Einkapselung bietet einen hervorragenden Schutz gegen Feuchtigkeit, Staub und chemische Einflüsse, was die Lebensdauer des Bauteils verlängert.
Anwendungsbereiche – Wo Präzision entscheidend ist
Der 25,000000-MQ – Keramik-SMD-Quarz findet Anwendung in einer breiten Palette von elektronischen Geräten und Systemen, wo eine stabile und präzise Taktung unerlässlich ist. Hierzu zählen:
- Embedded Systems: In Steuerungsmodulen, IoT-Geräten, industrieller Automatisierung und medizinischer Technik sorgt die zuverlässige Frequenz für die korrekte Funktion von Mikrocontrollern und Sensoren.
- Telekommunikation: Basisstationen, Mobilfunkmodule und Netzwerkgeräte profitieren von der Stabilität, um Datenverluste zu minimieren und eine hohe Übertragungsqualität zu gewährleisten.
- Automobil-Elektronik: In Steuergeräten für Motor, Infotainment oder Fahrerassistenzsysteme ist die Zuverlässigkeit der Taktung unter widrigen Bedingungen kritisch.
- Audio- und Videoverarbeitung: Digitale Signalverarbeitung in professionellen Audio-Interfaces, Kameras oder Mediaplayern erfordert präzise Takte für eine fehlerfreie Wiedergabe und Aufnahme.
- Messtechnik und Instrumentierung: Oszilloskope, Frequenzzähler und Spektrumanalysatoren setzen auf hochstabile Quarzoszillatoren für genaue Messungen.
- Industrielle Steuerungen: SPS (Speicherprogrammierbare Steuerungen) und HMI (Human-Machine-Interfaces) sind auf eine konstante Taktung angewiesen, um Prozesse zuverlässig zu steuern.
Produktspezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Keramik-SMD-Quarz |
| Modellbezeichnung | 25,000000-MQ |
| Nennfrequenz | 25,0 MHz |
| Gehäusegröße | 5x7x1,2 mm |
| Einbaulage | Beliebig (SMD-Montage) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (abhängig von der genauen Ausführung und dem Hersteller) |
| Lagertemperaturbereich | Typischerweise -55°C bis +125°C |
| Frequenztoleranz (bei 25°C) | +/- 20 ppm bis +/- 50 ppm (typisch für präzise Keramikoszillatoren) |
| Frequenzstabilität über Temperaturbereich | Typischerweise +/- 30 ppm bis +/- 100 ppm (abhängig von der Ausführung) |
| Serienwiderstand (ESR) | Typischerweise < 80 Ohm |
| Lastkapazität | Konfigurierbar (oft 8 pF, 10 pF, 12 pF oder 20 pF, je nach Applikation) |
| Anregungsleistung | Typischerweise 0,1 mW bis 0,5 mW |
| Äquivalente Schwingungsmasse (M) | Qualitativ gering, was zur hohen Frequenzstabilität beiträgt |
| Isolationswiderstand | > 500 MΩ bei DC 100 V |
| Einbettungsmaterial | Hochwertige Keramik für optimale Abschirmung und Stabilität |
| Kontaktmaterial | Vergoldete oder verzinnte Anschlüsse für sichere Lötverbindungen |
FAQ – Häufig gestellte Fragen zu 25,000000-MQ – Keramik-SMD-Quarz, 5x7x1,2mm, 25,0 MHz
Was ist der Hauptvorteil eines Keramik-SMD-Quarzes gegenüber einem Glas- oder Metallgehäuse?
Keramische Gehäuse bieten im Allgemeinen eine überlegene mechanische Stabilität und eine bessere Abschirmung gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen. Dies führt zu einer höheren Frequenzstabilität über einen breiteren Temperaturbereich und einer längeren Lebensdauer des Bauteils, was ihn ideal für anspruchsvolle Embedded-Anwendungen macht.
Ist die Frequenz von 25,0 MHz für meine Anwendung geeignet?
Eine Frequenz von 25,0 MHz ist ein weit verbreiteter Standard in der Elektronik und eignet sich hervorragend für viele Mikrocontroller, digitale Signalprozessoren (DSPs), Kommunikationsschnittstellen und andere digitale Schaltungen, die eine präzise und stabile Taktquelle benötigen. Die Eignung hängt jedoch von den spezifischen Anforderungen Ihrer Schaltung ab, insbesondere von der Taktfrequenz des Hauptprozessors und der benötigten Datenrate.
Welche Auswirkungen hat die SMD-Bauform auf die Schaltung?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage auf der Oberfläche der Leiterplatte. Dies spart Platz auf der Platine, reduziert die Anzahl der benötigten Durchkontaktierungen (Vias) und vereinfacht den automatischen Bestückungsprozess. Dadurch können kompaktere und kostengünstigere Designs realisiert werden, was besonders in der Massenproduktion von Vorteil ist.
Wie beeinflusst die Temperatur die Frequenzstabilität dieses Quarzes?
Die Frequenzstabilität über einen Temperaturbereich ist eine entscheidende Kenngröße. Dieser Keramik-SMD-Quarz ist darauf ausgelegt, eine geringe Frequenzabweichung auch bei Temperaturschwankungen zu zeigen. Typische Werte für die Stabilität liegen im Bereich von +/- 30 ppm bis +/- 100 ppm über einen typischen industriellen Temperaturbereich von -40°C bis +85°C. Dies ist deutlich besser als bei vielen einfacheren Oszillatortypen.
Was bedeutet die Angabe „ppm“ in Bezug auf die Frequenztoleranz und -stabilität?
„ppm“ steht für „parts per million“ (Teile pro Million). Die Frequenztoleranz gibt an, wie stark die Nennfrequenz von der tatsächlichen Frequenz des Quarzes abweichen darf, typischerweise bei einer Referenztemperatur wie 25°C. Die Frequenzstabilität beschreibt die maximale Abweichung von der Nennfrequenz über den gesamten spezifizierten Temperaturbereich. Geringere ppm-Werte bedeuten eine höhere Präzision.
Ist der 25,000000-MQ – Keramik-SMD-Quarz gegen Stöße und Vibrationen geschützt?
Obwohl Keramikgehäuse eine gute mechanische Robustheit bieten, sind empfindliche elektronische Bauteile grundsätzlich anfällig für extreme mechanische Belastungen. Die SMD-Montage selbst trägt zu einer soliden Verbindung bei. Für Anwendungen mit extremen Vibrationsanforderungen sollten jedoch immer die spezifischen Produktdatenblätter konsultiert und gegebenenfalls zusätzliche mechanische Stabilisierungsmaßnahmen in Betracht gezogen werden. Dieser Quarz bietet jedoch eine deutlich verbesserte Widerstandsfähigkeit gegenüber Umwelteinflüssen im Vergleich zu älteren Technologien.
Welche externen Bauteile werden typischerweise mit diesem Quarzoszillator benötigt?
Um einen Quarzoszillator in einer Schaltung zu betreiben, werden in der Regel zwei externe Kondensatoren (Lastkondensatoren) benötigt. Diese Kondensatoren sind entscheidend, um die korrekte Lastkapazität für den Quarz einzustellen und so die gewünschte Resonanzfrequenz zu erreichen. Der Wert dieser Kondensatoren wird durch die spezifizierte „Load Capacitance“ des Quarzes und die Impedanz der Schaltung bestimmt und liegt oft im Bereich von 8 pF bis 20 pF.
