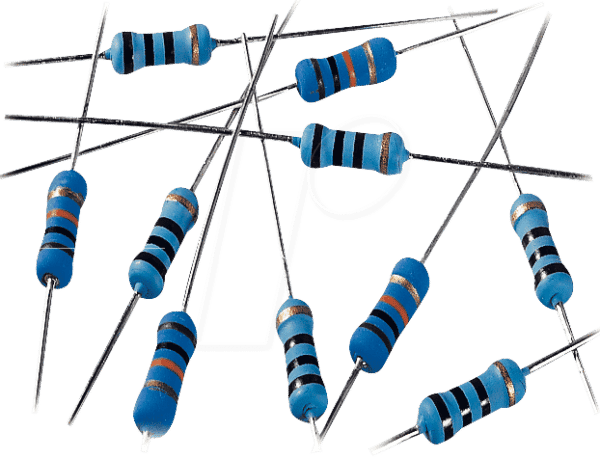

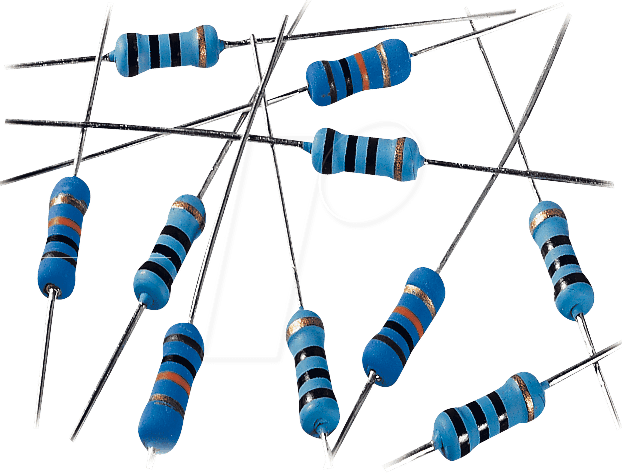

Präzise Leistung für anspruchsvolle Schaltungen: 1W 820K – Metalloxid-Widerstand
Dieser 1W 820K – Metalloxid-Widerstand mit einem Nennwiderstand von 820 kOhm und einer Toleranz von 5% ist die optimale Wahl für Elektronikentwickler, Hobbyisten und industrielle Anwendungen, die auf zuverlässige und stabile Leistung angewiesen sind. Er löst das Problem der präzisen Strombegrenzung und Spannungssteuerung in komplexen elektronischen Schaltungen, wo geringe Toleranzen und eine hohe Belastbarkeit entscheidend sind, um Bauteile vor Überlastung zu schützen und eine konsistente Funktionalität zu gewährleisten.
Warum der 1W 820K – Metalloxid-Widerstand die überlegene Wahl ist
Im Vergleich zu Standard-Kohleschichtwiderständen bietet dieser Metalloxid-Widerstand eine signifikant höhere Belastbarkeit, eine verbesserte thermische Stabilität und eine geringere Anfälligkeit für Feuchtigkeit und Temperaturänderungen. Seine robuste Konstruktion aus Metalloxid-Schicht auf einem Keramikkern minimiert das Risiko von Durchbrüchen bei hohen Leistungen und gewährleistet eine langanhaltende Präzision auch unter anspruchsvollen Betriebsbedingungen. Die Bauform 0207 ist zudem ein Industriestandard, der eine einfache Integration in bestehende Designs und eine hohe Kompatibilität mit Bestückungsautomaten sicherstellt.
Herausragende Eigenschaften für maximale Zuverlässigkeit
- Hohe Belastbarkeit: Mit einer Nennleistung von 1,0 Watt ist dieser Widerstand für anspruchsvolle Stromanwendungen ausgelegt, bei denen viele Standardwiderstände an ihre Grenzen stoßen würden. Dies schützt Ihre Schaltung effektiv vor Schäden durch Überlastung und erhöht die Lebensdauer Ihrer Komponenten.
- Präziser Widerstandswert: Ein spezifizierter Widerstand von 820 kOhm mit einer engen Toleranz von 5% gewährleistet, dass Ihre Schaltung genau die gewünschten elektrischen Eigenschaften aufweist. Dies ist unerlässlich für Anwendungen, die eine hohe Präzision erfordern, wie z.B. in Audio-Verstärkern, präzisen Messschaltungen oder Spannungsreglern.
- Robuste Metalloxid-Technologie: Die Widerstandsschicht aus Metalloxid bietet eine exzellente thermische Stabilität und eine überlegene Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen. Dies führt zu einer langanhaltenden und konsistenten Leistung über einen weiten Temperaturbereich.
- Industriestandard 0207 Bauform: Die weit verbreitete 0207-Größe (auch als R0207 bezeichnet) garantiert eine nahtlose Integration in bestehende Leiterplattendesigns und ist kompatibel mit Standard-Bestückungswerkzeugen. Dies erleichtert die Entwicklung und Produktion erheblich.
- Geringes Rauschen: Metalloxid-Widerstände weisen typischerweise ein geringeres thermisches und Schrotrauschen auf als Kohleschichtwiderstände, was sie ideal für empfindliche Audio- und Signalverarbeitungsschaltungen macht.
- Zuverlässige Lötbarkeit: Die Anschlussdrähte sind für eine einfache und sichere Lötverbindung optimiert, was die Montage vereinfacht und die Zuverlässigkeit der Verbindung erhöht.
Technische Spezifikationen im Detail
| Spezifikation | Wert/Beschreibung |
|---|---|
| Hersteller-Teilenummer | 1W 820K – |
| Widerstandstyp | Metalloxid-Schichtwiderstand |
| Nennwiderstand | 820 kOhm |
| Toleranz | 5% |
| Nennleistung | 1,0 W (Watt) |
| Bauform (Gehäusegröße) | 0207 (entspricht Ø 2,5 x 6 mm Widerstandskörper) |
| Material der Widerstandsschicht | Metalloxid |
| Temperaturkoeffizient (typisch) | Weniger als ± 500 ppm/°C, abhängig von spezifischer Fertigung |
| Betriebstemperaturbereich | -55°C bis +155°C |
| Isolationswiderstand | > 1000 MΩ |
| Maximale Betriebsspannung | 500 V |
| Anschlussdrähte | Verzinntes Kupfer, Ø ca. 0,6 mm |
| Anwendung | Allgemeine Elektronik, Stromversorgung, Audio, Industrie |
Anwendungsgebiete und Einsatzmöglichkeiten
Der 1W 820K – Metalloxid-Widerstand findet breite Anwendung in verschiedenen elektronischen Systemen. Seine Fähigkeit, höhere Leistungen zu verarbeiten und gleichzeitig eine präzise Widerstandsfunktion beizubehalten, macht ihn zu einer idealen Komponente für:
- Netzteile und Stromversorgungen: Zur Strombegrenzung, Spannungsstabilisierung und als Lastwiderstand.
- Audio-Verstärker: Als Teil von Bias-Schaltungen, Ausgangsstufen oder zur Anpassung von Impedanzen, wo geringes Rauschen entscheidend ist.
- Industrielle Steuerungen: In Steuergeräten, Sensorkonditionierung und Leistungselektronik, wo Robustheit und Zuverlässigkeit gefragt sind.
- Hobby- und Entwicklungsplatinen: Als vielseitiger Baustein für Prototypen und anspruchsvolle Schaltungsprojekte.
- Mess- und Prüfgeräte: Wo präzise Widerstandswerte unter wechselnden Bedingungen gefordert sind.
- LED-Treiber: Zur Begrenzung des Stroms durch Hochleistungs-LEDs.
Die Vorteile der Metalloxid-Technologie
Die Wahl eines Metalloxid-Widerstands gegenüber anderen Technologien wie Kohleschicht oder Metallfilm ist oft eine Frage der geforderten Leistung und Stabilität. Die Metalloxid-Schicht, aufgetragen auf einen hochreinen Keramikkern, bietet eine hervorragende Kombination aus:
- Hoher Energieabsorption: Die Dicke und Zusammensetzung der Metalloxidschicht ermöglicht eine effektive Wärmeableitung und damit eine höhere Dauerbelastbarkeit im Vergleich zu dünneren Schichten. Dies reduziert das Risiko von Hotspots und vorzeitiger Degradation.
- Hervorragende Langzeitstabilität: Die chemische Stabilität der Metalloxide führt zu sehr geringen Änderungen des Widerstandswerts über die Zeit und unter wechselnden Umgebungsbedingungen. Dies ist entscheidend für Schaltungen, die über Jahre hinweg exakt funktionieren müssen.
- Geringerer Einfluss von Feuchtigkeit: Im Gegensatz zu manchen anderen Widerstandstypen sind Metalloxid-Widerstände weniger anfällig für Änderungen ihrer elektrischen Eigenschaften durch Aufnahme von Luftfeuchtigkeit.
- Gute thermische Eigenschaften: Die Keramikkörper, auf denen die Widerstandsschicht aufgebracht ist, sind ausgezeichnete Wärmeleiter, was zur effizienten Abfuhr der entstehenden Wärme beiträgt und die Betriebstemperatur des Bauteils niedrig hält.
FAQ – Häufig gestellte Fragen zu 1W 820K – Widerstand, Metalloxyd, 820 kOhm, 0207, 1,0 W, 5%
Was bedeutet die Bauform 0207?
Die Bauform 0207 (auch als R0207 bezeichnet) ist eine standardisierte Größenspezifikation für bedrahtete Widerstände. Sie gibt die Abmessungen des Widerstandskörpers an. Ein 0207-Widerstand hat typischerweise einen runden Keramikkörper mit einem Durchmesser von ca. 2,5 mm und einer Länge von ca. 6 mm. Die Anschlussdrähte sind entsprechend dimensioniert. Diese Größe ist ein weit verbreiteter Industriestandard und erleichtert die Montage auf Leiterplatten.
Ist dieser Widerstand für Konstantstromanwendungen geeignet?
Obwohl dieser Widerstand zur Strombegrenzung und zur Erzeugung von Spannungabfällen in Schaltungen eingesetzt werden kann, ist er nicht primär als Konstantstromquelle konzipiert. Für präzise Konstantstromanwendungen sind spezielle integrierte Schaltungen oder komplexere Widerstandsnetzwerke notwendig, die unabhängig von Spannungsschwankungen einen konstanten Strom liefern. Dieser Widerstand spielt jedoch eine wichtige Rolle in der Stabilisierung von Strömen in vielen Schaltungen.
Wie unterscheidet sich ein Metalloxid-Widerstand von einem Kohleschichtwiderstand?
Metalloxid-Widerstände verwenden eine Widerstandsschicht aus Metalloxiden, die typischerweise auf einen Keramikkern aufgebracht wird. Dies führt zu einer höheren Belastbarkeit, besserer thermischer Stabilität und geringerer Anfälligkeit für Umwelteinflüsse wie Feuchtigkeit im Vergleich zu Kohleschichtwiderständen. Kohleschichtwiderstände sind oft preisgünstiger, haben aber eine geringere Belastbarkeit und eine höhere Empfindlichkeit gegenüber Temperaturschwankungen und Alterung.
Kann ich diesen Widerstand in einer Schaltung mit hohen Impulsströmen verwenden?
Die Nennleistung von 1,0 Watt gibt die maximal zulässige Dauerleistung an. Metalloxid-Widerstände sind in der Regel besser in der Lage, kurzzeitige Spitzenbelastungen zu tolerieren als reine Kohleschichtwiderstände. Dennoch sollte die maximale Energie, die während eines Impulses dissipiert wird, sorgfältig berechnet und sichergestellt werden, dass sie die zulässigen Grenzwerte des Widerstands nicht überschreitet, um Beschädigungen zu vermeiden. Für sehr hohe Impulsströme sind spezielle Impulswiderstände erforderlich.
Was bedeutet die Toleranz von 5%?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert (820 kOhm) abweichen kann. Das bedeutet, der tatsächliche Wert liegt zwischen 779 kOhm (820 kOhm – 5%) und 861 kOhm (820 kOhm + 5%). Für präzisionskritische Schaltungen, bei denen geringe Abweichungen problematisch wären, sollten Widerstände mit engerer Toleranz (z.B. 1% oder 0,5%) verwendet werden.
Wie wichtig ist die Betriebstemperatur für die Lebensdauer des Widerstands?
Die Betriebstemperatur hat einen erheblichen Einfluss auf die Lebensdauer und die Stabilität des Widerstands. Während der angegebene Betriebstemperaturbereich von -55°C bis +155°C reicht, ist es ratsam, den Widerstand möglichst innerhalb eines moderateren Bereichs zu betreiben und sicherzustellen, dass die entstehende Verlustleistung nicht dazu führt, dass die Umgebungstemperatur des Widerstands diese Grenzen überschreitet. Eine Überlastung, die zu einer Überschreitung der maximalen Betriebstemperatur führt, verkürzt die Lebensdauer erheblich.
