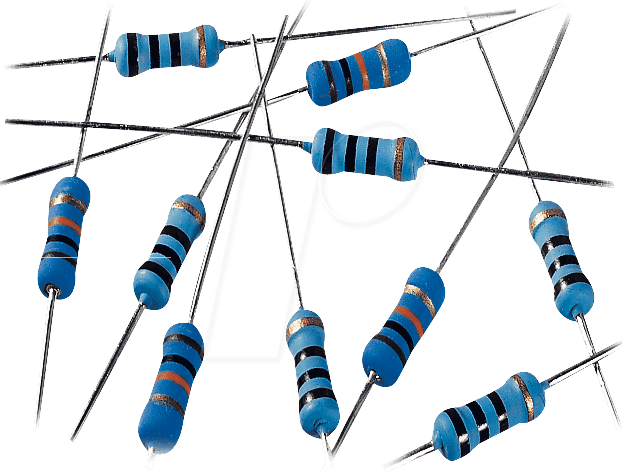

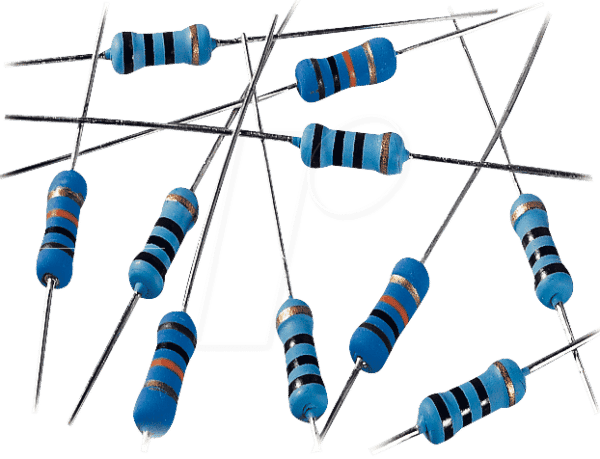

Präzise Leistung für Ihre Elektronikprojekte: Der 1W 6,8 – Metalloxid-Widerstand
Wenn es auf präzise Stromkreisgestaltung und zuverlässige Bauteile ankommt, ist die Wahl des richtigen Widerstands entscheidend. Dieser 1W 6,8 – Metalloxid-Widerstand mit einem Wert von 6,8 Ohm und einer Toleranz von 5% ist die ideale Lösung für anspruchsvolle Anwendungen in der Amateurfunktechnik, im Modellbau, in der Messtechnik und in vielen anderen Bereichen der Elektronikentwicklung. Er bietet eine überlegene thermische Belastbarkeit und Stabilität im Vergleich zu herkömmlichen Kohleschichtwiderständen, was ihn zur überlegenen Wahl für langlebige und performante Schaltungen macht.
Warum der 1W 6,8 – Metalloxid-Widerstand die überlegene Wahl ist
Dieser Metalloxid-Widerstand zeichnet sich durch seine Robustheit und Zuverlässigkeit aus. Die Metalloxid-Schicht-Konstruktion ermöglicht eine höhere Energieableitung und eine bessere Beständigkeit gegenüber Überlastungen. Im Vergleich zu Kohleschichtwiderständen, die anfälliger für thermische Drift und Feuchtigkeit sind, bietet dieser Widerstand eine konsistentere Leistung über einen breiteren Temperaturbereich. Die Größe 0207 ist ein gängiger Industriestandard, der eine einfache Integration in bestehende Schaltungen und Leiterplatten ermöglicht. Die Leistungsklasse von 1,0 Watt und die Toleranz von 5% gewährleisten, dass Ihre Schaltungen innerhalb der spezifizierten Parameter arbeiten.
Kernvorteile im Überblick
- Hohe thermische Belastbarkeit: Die Metalloxid-Konstruktion leitet Wärme effizient ab und verhindert Überhitzung, was die Lebensdauer des Bauteils verlängert.
- Stabile Leistung: Weniger anfällig für Änderungen des Widerstandswertes aufgrund von Temperaturschwankungen oder Alterung im Vergleich zu Kohleschichtwiderständen.
- Präziser Widerstandswert: Mit 6,8 Ohm und einer Toleranz von 5% gewährleistet er eine genaue Steuerung des Stromflusses in Ihren Schaltungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Projekten, von einfachen Schaltungen bis hin zu komplexeren Systemen.
- Robuste Bauweise: Die solide Konstruktion macht ihn widerstandsfähig gegenüber mechanischen Einflüssen.
- Standardisierte Größe (0207): Ermöglicht eine einfache Montage und Austauschbarkeit in vielen elektronischen Geräten und Prototypen.
Technische Spezifikationen und Materialeigenschaften
Der 1W 6,8 – Widerstand, Metalloxid, 6,8 Ohm, 0207, 1,0 W, 5% repräsentiert eine bewährte Technologie in der passiven Bauteilentwicklung. Seine Konstruktion basiert auf einer Keramikbasis, auf die eine Metalloxidschicht aufgebracht wird. Diese Schicht dient als resistive Elemente. Durch einen kontrollierten Oxidationsprozess wird die gewünschte Widerstandscharakteristik erzielt. Die Anschlussdrähte sind typischerweise aus verzinntem Kupfer gefertigt, um eine gute Lötbarkeit und elektrische Leitfähigkeit zu gewährleisten.
Material und Bauweise
Die Grundlage dieses Widerstands bildet ein keramischer Kern, der für seine thermische Stabilität und seine isolierenden Eigenschaften bekannt ist. Auf diesen Kern wird eine dünne Schicht von Metalloxiden aufgetragen. Diese Beschichtung ist der Schlüssel zur Funktionalität des Widerstands, da sie den elektrischen Stromfluss beeinflusst und den gewünschten Widerstandswert generiert. Die Metalloxid-Technologie ist besonders vorteilhaft, da sie eine höhere spezifische Energieableitung ermöglicht als beispielsweise Kohleschichtwiderstände.
Leistung und Toleranz
Mit einer Nennleistung von 1 Watt kann dieser Widerstand kontinuierlich Ströme verarbeiten, die einer Leistung von bis zu 1 Watt bei seiner spezifizierten Ohmzahl entsprechen, ohne signifikant zu überhitzen oder seine Eigenschaften zu verändern. Die Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert innerhalb eines Bereichs von +/- 5% des Nennwertes von 6,8 Ohm liegt. Für die meisten Hobby- und viele professionelle Anwendungen ist diese Toleranz ausreichend, um die Funktionalität der Schaltung sicherzustellen.
Abmessungen und Kennzeichnung
Die Kennzeichnung 0207 bezieht sich auf die Bauform und die Abmessungen des Widerstandsgehäuses. Diese Normgröße ist weit verbreitet und ermöglicht eine einfache Bestückung von Lochrasterplatinen und anderen Schaltungsträgern. Die farbigen Ringe auf dem Widerstand dienen der Kennzeichnung des Widerstandswertes und der Toleranz gemäß der EIA-Norm. Im Fall eines 6,8 Ohm Widerstands mit 5% Toleranz wären die Ringe typischerweise Braun (1), Grau (8), Gold (5% Toleranz). Zusätzlich zur Farbkodierung sind die Werte oft direkt aufgedruckt, was die Identifizierung erleichtert.
Einsatzgebiete und Anwendungsbeispiele
Die Flexibilität und Zuverlässigkeit des 1W 6,8 – Metalloxid-Widerstands machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von elektronischen Anwendungen:
- Stromversorgungsschaltungen: Zur Begrenzung von Stromflüssen, als Teil von Spannungsreglern oder zur Entlastung von Komponenten in Netzgeräten.
- Audioverstärker: Zur Einstellung von Pegeln, als Teil von Filterkreisen oder zur Lastanpassung.
- Amateurfunk und HF-Technik: In Antennenanpassschaltungen, Filtern oder zur Dämpfung unerwünschter Signale.
- Modellbau und Fernsteuerungen: Zur Steuerung von Motoren, Lichteffekten oder als Teil von Sensorschaltungen.
- Messtechnik: Als präziser Widerstand in Messbrücken oder zur Kalibrierung von Geräten.
- Prototypenentwicklung: Ein Standardbauteil für das schnelle Aufbauen und Testen von Schaltungen.
- DIY-Elektronikprojekte: Ideal für Hobbyisten, die zuverlässige und langlebige Komponenten für ihre Kreationen benötigen.
Vergleich mit anderen Widerstandstypen
Die Entscheidung für einen Metalloxid-Widerstand gegenüber anderen Typen wie Kohleschicht-, Metallfilm- oder Drahtwiderständen hängt von den spezifischen Anforderungen des Projekts ab. Kohleschichtwiderstände sind oft preiswerter, bieten aber eine geringere Belastbarkeit und eine höhere Empfindlichkeit gegenüber Umwelteinflüssen. Metallfilmwiderstände zeichnen sich durch eine höhere Präzision und geringere Toleranzen aus, sind aber in der Regel teurer und haben eine geringere Leistungsklasse pro Baugröße.
Drahtwiderstände bieten extrem hohe Leistungen und Genauigkeiten, sind aber oft größer und teurer. Der Metalloxid-Widerstand stellt einen ausgezeichneten Kompromiss dar, der eine gute Kombination aus Preis, Leistung, thermischer Belastbarkeit und Zuverlässigkeit für eine breite Palette von Anwendungen bietet, insbesondere wenn die Umgebungstemperatur variieren kann oder eine erhöhte Stabilität über die Zeit gefragt ist.
Pflege und Handhabung
Die korrekte Handhabung von elektronischen Bauteilen, einschließlich dieses Widerstands, ist entscheidend für ihre Langlebigkeit und Funktionsfähigkeit. Vermeiden Sie übermäßige mechanische Belastung der Anschlussdrähte, um ein Brechen oder Lockerwerden zu verhindern. Bei der Lötung ist darauf zu achten, dass die Löttemperatur und die Lötzeit nicht zu hoch sind, um eine Beschädigung der Isolierung oder des Widerstandsmaterials zu vermeiden. Eine gute Belüftung der Schaltungsumgebung ist ebenfalls vorteilhaft, um die Wärmeableitung zu unterstützen.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Widerstand |
| Widerstandswert | 6,8 Ohm |
| Toleranz | 5 % |
| Nennleistung | 1,0 W (Watt) |
| Bauform/Größe | 0207 (Standard-Axial-Gehäuse) |
| Material der Widerstandsschicht | Metalloxid |
| Keramischer Kern | Hohe thermische Stabilität |
| Anschlussdrähte | Verzinntes Kupfer für gute Lötbarkeit |
| Maximale Betriebstemperatur | Konstant bei voller Leistung für lange Zeiträume ausgelegt, typischerweise bis ca. 70°C Umgebungstemperatur für 1W Nennleistung. |
| Temperaturkoeffizient | Gering und stabil durch Metalloxid-Technologie. Genaue Werte sind vom Hersteller abhängig, aber signifikant besser als bei Kohleschichtwiderständen. |
| Isolationsmaterial | Typischerweise eine äußere Beschichtung, die gegen Feuchtigkeit und mechanische Einwirkungen schützt. |
FAQ – Häufig gestellte Fragen zu 1W 6,8 – Widerstand, Metalloxyd, 6,8 Ohm, 0207, 1,0 W, 5%
Ist dieser Widerstand für hohe Temperaturen geeignet?
Der 1W 6,8 – Metalloxid-Widerstand ist für eine Nennleistung von 1 Watt bei einer bestimmten Umgebungstemperatur ausgelegt. Dank der Metalloxid-Konstruktion bietet er eine gute thermische Belastbarkeit und Stabilität auch bei steigenden Temperaturen im Vergleich zu anderen Widerstandstypen. Die genaue maximale Betriebstemperatur, bei der die volle Leistung konstant abgegeben werden kann, hängt von spezifischen Herstellerangaben ab, liegt aber typischerweise im Bereich von 70°C Umgebungstemperatur. Für höhere Temperaturen oder extremere Dauerbelastungen sind spezielle Hochleistungs- oder Keramikwiderstände erforderlich.
Was bedeutet die Toleranz von 5% für meine Schaltung?
Die Toleranz von 5% gibt an, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% von seinem Nennwert von 6,8 Ohm abweichen kann. Das bedeutet, der tatsächliche Wert liegt irgendwo zwischen 6,46 Ohm und 7,14 Ohm. Für die meisten Standardanwendungen und Hobbyprojekte ist diese Toleranz in der Regel ausreichend. Für sehr präzise Schaltungen, wie z.B. in der Messtechnik oder bei kritischen Filtern, sind Widerstände mit geringeren Toleranzen (z.B. 1% oder 0,1%) empfehlenswert.
Welche Anwendungen sind mit diesem Widerstand besonders gut abgedeckt?
Dieser Widerstand eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen eine solide Stromlimitierung oder eine bestimmte elektrische Charakteristik erforderlich ist. Dazu gehören Stromversorgungen, Audioverstärker, Modellbau, Amateurfunk, Sensorkreise und allgemeine Prototypenentwicklung. Seine thermische Belastbarkeit macht ihn besonders wertvoll in Schaltungen, die eine höhere Leistung verarbeiten müssen oder bei denen eine gewisse Wärmeentwicklung unvermeidlich ist.
Wie unterscheidet sich ein Metalloxid-Widerstand von einem Kohleschicht- oder Metallfilm-Widerstand?
Ein Metalloxid-Widerstand nutzt eine Schicht aus Metalloxiden für seinen Widerstand. Er zeichnet sich durch eine höhere thermische Belastbarkeit und eine bessere Stabilität bei wechselnden Temperaturen aus als Kohleschichtwiderstände. Metallfilm-Widerstände bieten in der Regel eine höhere Präzision und geringere Toleranzen, sind aber oft teurer und haben eine geringere Leistungsklasse pro Baugröße. Der Metalloxid-Widerstand bietet einen guten Kompromiss aus Leistung, Stabilität und Kosten.
Ist die Bauform 0207 universell einsetzbar?
Die Bauform 0207 ist eine gängige und weit verbreitete Standardgröße für bedrahtete Widerstände. Sie ist für die Bestückung von Lochrasterplatinen konzipiert und lässt sich in den meisten Elektronikprojekten und Reparaturen leicht integrieren. Viele ältere und auch moderne Geräte verwenden diese Bauform, was ihn zu einem universellen Ersatzteil macht. Es ist jedoch immer ratsam, die Abmessungen und Pin-Abstände mit der ursprünglichen Platine abzugleichen, um eine perfekte Passform zu gewährleisten.
Kann ich diesen Widerstand für Dauerlasten von 1 Watt verwenden?
Ja, der Widerstand ist für eine Dauerlast von 1 Watt bei seiner spezifizierten Umgebungstemperatur (typischerweise um 70°C) ausgelegt. Um sicherzustellen, dass der Widerstand seine Lebensdauer und Leistung beibehält, ist es ratsam, ihn nicht dauerhaft an seiner absoluten Leistungsgrenze zu betreiben. Eine leichte Unterschreitung der maximalen Leistung oder eine gute Belüftung der Schaltung verlängert die Lebensdauer und erhöht die Zuverlässigkeit zusätzlich.
Wie werden die Widerstandswerte auf dem Widerstand angegeben?
Die Widerstandswerte werden auf dem Widerstand in der Regel durch ein Farbringsystem gemäß der EIA-Norm gekennzeichnet. Für einen 6,8 Ohm Widerstand mit 5% Toleranz wären dies typischerweise vier Ringe: der erste Ring steht für die erste Ziffer (Braun für 1), der zweite Ring für die zweite Ziffer (Grau für 8), der dritte Ring für den Multiplikator (Gold für 0,1) und der vierte Ring für die Toleranz (Gold für 5%). Oft sind die Werte auch direkt aufgedruckt, was die Identifizierung erleichtert.
