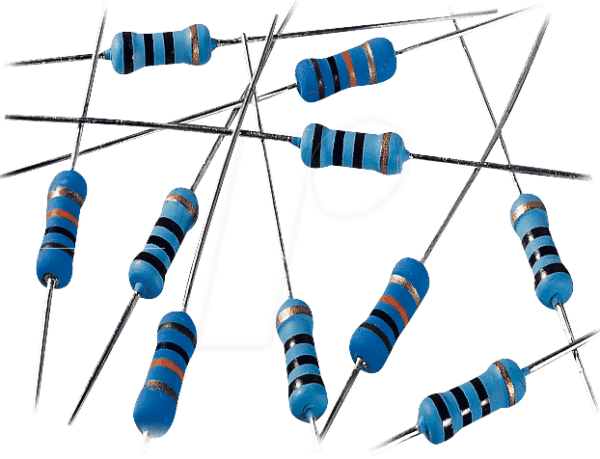

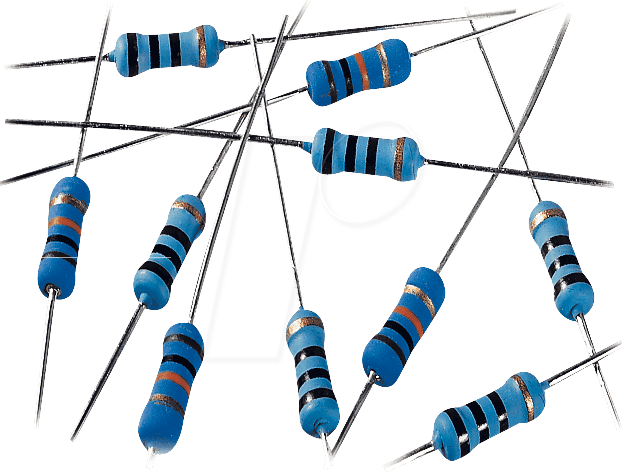

1W 56K – Metalloxid-Widerstand für präzise Schaltungsanwendungen
Der 1W 56K – Widerstand aus Metalloxid mit 56 kOhm und einer Toleranz von 5% im Bauform 0207 ist die ideale Lösung für Entwickler und Elektronikbastler, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Er löst das Problem von unerwünschten Spannungsschwankungen und Stromänderungen, indem er eine exakt definierte elektrische Impedanz bereitstellt. Speziell für Anwendungen, bei denen stabile Leistungsabgabe und genaue Signalverarbeitung im Vordergrund stehen, bietet dieser Widerstand eine überlegene Leistung gegenüber weniger robusten Alternativen.
Leistungsstark und Verlässlich: Die Vorteile des Metalloxid-Widerstands
Wenn es um die Auswahl von diskreten elektronischen Bauteilen geht, spielt die Materialwahl eine entscheidende Rolle für die Langzeitstabilität und Leistungsfähigkeit. Der 1W 56K – Widerstand profitiert maßgeblich von seiner Konstruktion aus Metalloxid. Dieses Material bietet exzellente thermische Stabilität und Widerstandsfähigkeit gegenüber Überlastung, was ihn zu einer robusten Wahl für anspruchsvolle Projekte macht. Im Gegensatz zu Kohleschichtwiderständen, die anfälliger für Umwelteinflüsse und Alterung sind, gewährleistet die Metalloxid-Technologie eine konsistente und zuverlässige Funktionsweise über einen breiten Temperaturbereich.
- Hohe Belastbarkeit: Mit einer Nennleistung von 1,0 Watt kann dieser Widerstand signifikante Energiemengen verarbeiten, ohne seine Spezifikationen zu beeinträchtigen. Dies ist besonders wichtig in Stromversorgungen, Verstärkerschaltungen oder schaltenden Netzteilen, wo Spitzenlasten auftreten können.
- Stabile Impedanz: Die 56 kOhm Nennwiderstandswert ist exakt definiert und bleibt über die Lebensdauer des Bauteils stabil. Dies ermöglicht präzise Signalfilterung, Spannungs- und Stromteilung sowie Pegelanpassungen in komplexen elektronischen Systemen.
- Geringer Temperaturkoeffizient: Metalloxid-Widerstände weisen typischerweise einen niedrigeren Temperaturkoeffizienten auf als andere Widerstandstypen. Dies bedeutet, dass der Widerstandswert auch bei Temperaturschwankungen nur geringfügig variiert, was für Anwendungen mit hoher thermischer Belastung unerlässlich ist.
- Robuste Bauform 0207: Die Standardisierung der Bauform 0207 gewährleistet eine einfache Integration in bestehende Schaltungen und Leiterplattenlayouts. Die physische Robustheit der Bauform schützt das interne Widerstandselement vor mechanischen Einflüssen.
- Präzise Toleranz: Mit einer Fertigungstoleranz von 5% erfüllt der Widerstand die Anforderungen der meisten gängigen Schaltungsdesigns, bei denen eine genaue Wertigkeit entscheidend für die Funktionalität ist. Für Anwendungen, die noch engere Toleranzen erfordern, stehen selbstverständlich auch höherwertige Varianten zur Verfügung.
Technische Spezifikationen im Detail
Die Auswahl des richtigen Widerstands hängt von einer Vielzahl technischer Parameter ab, die sicherstellen, dass die Komponente den Anforderungen der spezifischen Anwendung gerecht wird. Der 1W 56K – Widerstand aus Metalloxid verkörpert eine durchdachte Konstruktion, die auf bewährter Technologie basiert, um konsistente Ergebnisse zu liefern.
Die Kernfunktion eines Widerstands besteht darin, den Fluss von elektrischem Strom zu begrenzen. Dies geschieht durch die Umwandlung elektrischer Energie in Wärme. Die Leistungsklasse von 1,0 Watt gibt an, welche Energiemenge der Widerstand kontinuierlich in Wärme umwandeln kann, ohne beschädigt zu werden. Dies ist ein entscheidender Faktor für die Zuverlässigkeit, insbesondere in leistungskritischen Schaltungen. Der Nennwiderstandswert von 56 kOhm (Kilohm) bedeutet, dass der Widerstand einen spezifischen Widerstand von 56.000 Ohm bietet. Diese genaue Spezifikation ist ausschlaggebend für die präzise Einstellung von Strömen und Spannungen in analogen und digitalen Schaltungen.
Die Bauform 0207 (auch bekannt als RKM 0207) ist ein etablierter Standard in der Elektronikindustrie. Diese Bauform definiert die physikalischen Abmessungen des Widerstandsgehäuses und die Länge und den Durchmesser der Anschlussdrähte. Dies erleichtert die Bestückung von Leiterplatten, sei es manuell oder maschinell. Die 5% Toleranz bedeutet, dass der tatsächliche Widerstandswert um bis zu 5% vom Nennwert abweichen kann. Während viele Anwendungen mit dieser Toleranz problemlos funktionieren, sollten Projekte, die höchste Präzision erfordern, hinsichtlich dieser Spezifikation geprüft werden.
Material und Konstruktion: Die Basis für Langlebigkeit
Das Herzstück des 1W 56K – Widerstands bildet seine Metalloxid-Schicht. Diese Schicht wird typischerweise durch die thermische Oxidation von Metallpulvern auf einem Keramikkörper aufgebracht. Dieser Prozess resultiert in einer äußerst homogenen und stabilen Widerstandsschicht. Die Vorteile dieser Konstruktion sind vielfältig:
- Hochwertiges Substrat: Der Keramikkern bietet eine ausgezeichnete elektrische Isolation und eine hohe Wärmeleitfähigkeit, was eine effektive Wärmeableitung vom Widerstandselement ermöglicht.
- Beständige Widerstandsschicht: Die Metalloxid-Schicht ist mechanisch robust und chemisch inert, was sie unempfindlich gegenüber Feuchtigkeit, Korrosion und den meisten aggressiven Umwelteinflüssen macht.
- Zuverlässige Anschlüsse: Die Anschlussdrähte sind fest mit dem Widerstandselement verbunden und ermöglichen eine sichere Lötverbindung auf der Leiterplatte.
- Schutzlackierung: Eine äußere Schutzlackierung schützt das interne Bauteil vor mechanischen Beschädigungen und Umwelteinflüssen und dient oft auch der Kennzeichnung des Widerstandswertes.
Einsatzgebiete: Wo der 1W 56K seine Stärken ausspielt
Der 1W 56K – Widerstand findet aufgrund seiner universellen Eigenschaften und seiner Belastbarkeit in einer breiten Palette von elektronischen Anwendungen Verwendung. Seine präzisen Werte und seine Stabilität machen ihn zu einem unverzichtbaren Bauteil in vielen Schaltungen.
- Netzteile und Spannungsregler: Zur Einstellung von Ausgangsspannungen, zur Stromlimitierung und zur Stabilisierung von Regelschleifen.
- Audio- und Verstärkerschaltungen: Als Lastwiderstände, zur Biasschaltung von Transistoren oder zur Einstellung von Verstärkungsfaktoren.
- Signalverarbeitung: In Filtern, zur Impedanzanpassung und zur Erstellung von Spannungsteilern, die präzise Signalpegel erfordern.
- Hobby- und Prototypenbau: Als Standardkomponente für die Realisierung verschiedenster elektronischer Schaltungen und Experimente.
- Industrielle Steuerungen: In Steuergeräten, Automatisierungssystemen und Messinstrumenten, wo Zuverlässigkeit und Präzision von höchster Bedeutung sind.
- Beleuchtungstechnik: In LED-Treibern zur Stromregelung von LEDs, um eine gleichmäßige und langlebige Beleuchtung zu gewährleisten.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Widerstand |
| Widerstandswert | 56 kOhm (56.000 Ohm) |
| Nennleistung | 1,0 W (Watt) |
| Toleranz | 5% |
| Material des Widerstandselements | Metalloxid-Schicht |
| Bauform | 0207 (entspricht RKM 0207) |
| Typische Anwendungstemperatur | -55°C bis +155°C |
| Vorteile der Metalloxid-Technologie | Hohe thermische Stabilität, gute Überlastbarkeit, geringer Temperaturkoeffizient |
| Anschlussdrähte | Verzinnte Kupferdrähte für einfache Lötbarkeit |
FAQ – Häufig gestellte Fragen zu 1W 56K – Widerstand, Metalloxyd, 56 kOhm, 0207, 1,0 W, 5%
Was bedeutet die Angabe 56 kOhm?
Die Angabe 56 kOhm (Kilohm) steht für einen Nennwiderstandswert von 56.000 Ohm. Dies ist der beabsichtigte elektrische Widerstand, den das Bauteil dem Stromfluss entgegensetzt. Der Wert wird in der Elektronik zur präzisen Einstellung von Strömen und Spannungen in Schaltungen verwendet.
Welchen Vorteil bietet die Metalloxid-Konstruktion gegenüber Kohleschichtwiderständen?
Metalloxid-Widerstände sind generell robuster und thermisch stabiler als Kohleschichtwiderstände. Sie weisen oft eine bessere Überlastbarkeit, einen geringeren Temperaturkoeffizienten und eine längere Lebensdauer auf, insbesondere unter anspruchsvollen Bedingungen. Dies macht sie zur bevorzugten Wahl für leistungskritische oder thermisch belastete Anwendungen.
Ist die Toleranz von 5% für alle Anwendungen ausreichend?
Eine Toleranz von 5% ist für die Mehrheit der gängigen elektronischen Schaltungen absolut ausreichend. Sie gewährleistet eine präzise Funktion in vielen Bereichen wie Stromversorgungen, Audioverstärkern oder allgemeinen Signalverarbeitungsschaltungen. Für hochpräzise Anwendungen, bei denen extrem genaue Werte erforderlich sind (z.B. in Messtechnik oder hochgenauen Oszillatoren), werden Widerstände mit engeren Toleranzen wie 1% oder 0,1% benötigt.
Wofür steht die Bauform 0207?
Die Bauform 0207 ist ein standardisierter Größenstandard für bedrahtete Widerstände. Diese Spezifikation definiert die physischen Abmessungen des Widerstandsgehäuses und die Länge sowie den Durchmesser der Anschlussdrähte. Die Bauform 0207 ist eine der am weitesten verbreiteten Bauformen, was die einfache Integration in Leiterplattenlayouts erleichtert.
Kann dieser Widerstand über seine Nennleistung von 1,0 W hinaus belastet werden?
Es wird dringend davon abgeraten, den Widerstand dauerhaft über seine Nennleistung von 1,0 W zu belasten. Eine Überlastung kann zu einer Überhitzung führen, die den Widerstandswert dauerhaft verändert, die Isolierung beschädigt oder sogar zum Ausfall des Bauteils führt. Für Anwendungen, die höhere Leistungen erfordern, müssen Widerstände mit höherer Wattzahl oder eine entsprechende Schaltungstechnik eingesetzt werden.
Wie lagere ich diese Widerstände am besten?
Um die optimale Funktion und Lebensdauer der Widerstände zu gewährleisten, sollten sie in einer trockenen Umgebung, fern von direkter Sonneneinstrahlung und extremen Temperaturen gelagert werden. Eine Originalverpackung schützt die Bauteile vor Staub und mechanischer Beschädigung. Direkter Kontakt mit korrosiven Chemikalien sollte vermieden werden.
Sind die Anschlussdrähte für die Lötbarkeit optimiert?
Ja, die Anschlussdrähte dieser Widerstände sind typischerweise aus Kupfer gefertigt und für eine gute Lötbarkeit mit einer dünnen Zinnschicht überzogen. Dies ermöglicht eine einfache und zuverlässige Verbindung mit Leiterplatten oder anderen Bauteilen durch Lötprozesse.
