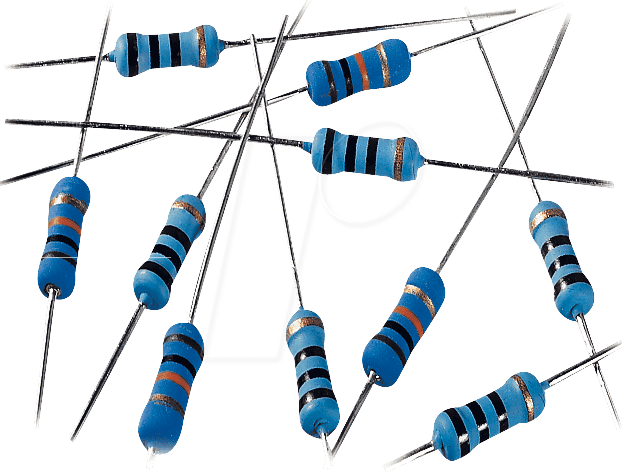

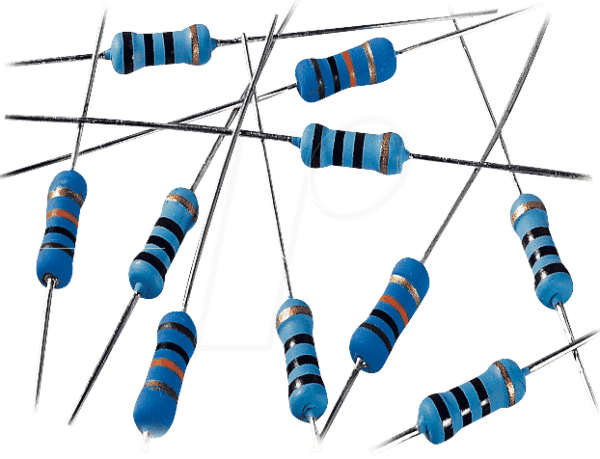

Hochleistungs-Widerstand für anspruchsvolle Schaltungen: 1W 560 – Metalloxid, 560 Ohm, 0207 Bauform
Wenn Sie präzise und zuverlässige Stromkreisgestaltung betreiben und eine exakte Widerstandsfunktion benötigen, um unerwünschte Stromspitzen zu begrenzen, Spannungen zu teilen oder Signale zu formen, dann ist der 1W 560 – Widerstand, Metalloxid, 560 Ohm, 0207 Bauform die ideale Komponente. Speziell entwickelt für Elektronik-Enthusiasten, Ingenieure und professionelle Anwender, die höchste Ansprüche an die Stabilität und Genauigkeit ihrer elektronischen Systeme stellen.
Überlegene Leistung und Zuverlässigkeit: Warum der 1W 560 die Standardlösungen übertrifft
Der 1W 560 repräsentiert eine hochentwickelte Lösung im Bereich der passiven elektronischen Bauteile. Im Gegensatz zu einfachen Kohleschichtwiderständen bietet die Metalloxid-Technologie eine signifikant höhere Belastbarkeit und bessere thermische Stabilität. Die präzise 5% Toleranz gewährleistet, dass Ihre Schaltungskonstruktionen konsistent und reproduzierbar funktionieren, selbst unter widrigen Betriebsbedingungen. Die robuste 0207 Bauform steht für eine bewährte und langlebige Konstruktion, die für den Einsatz in einer Vielzahl von Applikationen prädestiniert ist.
Technologische Exzellenz des Metalloxid-Widerstands
Der Kern des 1W 560 bildet eine spezialisierte Metalloxidschicht. Diese Schicht wird präzise auf einen Keramikkörper aufgebracht und dient als leitendes Element. Die Vorteile dieser Technologie sind vielfältig:
- Hohe Energieabsorption: Metalloxid-Widerstände sind für ihre Fähigkeit bekannt, höhere Energiemengen als Kohleschichtwiderstände zu dissipieren, was sie ideal für Anwendungen mit potenziell hohen Spitzenströmen macht.
- Exzellente thermische Stabilität: Die Materialzusammensetzung des Metalloxids minimiert die Abhängigkeit des Widerstandswertes von der Umgebungstemperatur. Dies ist entscheidend für Schaltungen, die über einen weiten Temperaturbereich zuverlässig arbeiten müssen.
- Geringe Induktivität und Kapazität: Die Konstruktion des Metalloxid-Widerstands ist auf minimale parasitäre Induktivität und Kapazität ausgelegt, was ihn für Hochfrequenzanwendungen qualifiziert, bei denen unerwünschte Effekte durch diese Parameter minimiert werden müssen.
- Beständigkeit gegen Feuchtigkeit und chemische Einflüsse: Die schützende Vergützung und die Stabilität des Metalloxids verleihen dem Widerstand eine gute Resistenz gegenüber Umwelteinflüssen, was seine Lebensdauer erhöht.
Konstruktive Merkmale und Bauform 0207
Die 0207 Bauform ist ein universeller Standard in der Elektronikindustrie und bietet eine ideale Balance zwischen Leistungsfähigkeit und Bauraum. Sie ermöglicht eine einfache Bestückung auf Leiterplatten und ist kompatibel mit einer breiten Palette von Fertigungsprozessen.
- Robuste Konstruktion: Der Keramikkörper bietet mechanische Stabilität und dient als hervorragender Wärmeableiter.
- Zuverlässige Anschlüsse: Die metallisierten Anschlussdrähte gewährleisten eine sichere und niederimpedante Verbindung zur Leiterplatte und sind auf Langlebigkeit ausgelegt.
- Schutzlackierung: Eine schützende Isolationsschicht über dem Widerstandselement schützt vor mechanischer Beschädigung und Umwelteinflüssen.
- Klar definierte Dimensionen: Die standardisierten Abmessungen der 0207 Bauform vereinfachen die Schaltungsentwicklung und die Montage.
Präzision und Toleranz: Die 5% Genauigkeit
Die Angabe von 5% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils vom Nennwert (560 Ohm) um maximal 5% abweichen kann. Für die meisten Standardanwendungen ist dies eine völlig ausreichende Genauigkeit. In kritischen Schaltungen, bei denen absolute Präzision unerlässlich ist, sollte dies bei der Auslegung berücksichtigt werden. Die Konstanz des Widerstandswertes über die Zeit und bei wechselnden Betriebsbedingungen ist ein weiteres Qualitätsmerkmal, das die 5% Toleranz über ihre Lebensdauer hinweg zu einer verlässlichen Größe macht.
Anwendungsgebiete des 1W 560 Metalloxid-Widerstands
Der 1W 560 ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen Anwendung findet:
- Netzteile und Spannungsregler: Zur Laststabilisierung, als Strombegrenzung oder als Teil von Spannungsteilern.
- Audio- und Verstärkerschaltungen: Zur Einstellung von Arbeitspunkten und zur Signalfilterung.
- Steuerungstechnik: In Steuerungsmodulen zur Überwachung und Regelung von Strömen und Spannungen.
- Mess- und Prüfgeräte: Als präzise Referenzwiderstände oder als Lastwiderstände in Prüfanordnungen.
- Entkopplungs- und Filterapplikationen: Zur Unterdrückung von Rauschen und zur Glättung von Signalen.
- Labor- und Prototypenbau: Aufgrund seiner Robustheit und präzisen Spezifikationen ein Standardbauteil für Entwicklungsarbeiten.
Technische Spezifikationen im Überblick
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Nennwiderstand | 560 Ohm |
| Belastbarkeit (Leistung) | 1,0 Watt (1W) |
| Toleranz | 5% |
| Bauform | 0207 (Standard-Axial-Bauform) |
| Widerstandsmaterial | Metalloxid |
| Temperaturkoeffizient | Typischerweise gering, für präzise Anwendungen optimiert (genaue Werte können je nach Hersteller variieren, aber die Metalloxid-Technologie zeichnet sich durch eine gute Temperaturstabilität aus) |
| Maximale Betriebstemperatur | Die Metalloxid-Konstruktion ermöglicht einen breiten Betriebstemperaturbereich, typischerweise bis zu 155°C für die Komponente selbst. Dies übertrifft die üblichen Grenzen von Kohleschichtwiderständen deutlich. |
| Elektrische Eigenschaften | Geringe parasitäre Induktivität und Kapazität, ideal für Anwendungen, bei denen diese Parameter minimiert werden müssen. |
FAQ – Häufig gestellte Fragen zu 1W 560 – Widerstand, Metalloxid, 560 Ohm, 0207, 1,0 W, 5%
Was ist die Hauptanwendung für einen 1W 560 Metalloxid-Widerstand?
Der 1W 560 Metalloxid-Widerstand eignet sich hervorragend für Anwendungen, die eine zuverlässige Strombegrenzung, Spannungsstabilisierung oder Signalformung erfordern, insbesondere dort, wo eine höhere Belastbarkeit und bessere thermische Stabilität als bei Standard-Kohleschichtwiderständen benötigt wird. Er findet breite Anwendung in Netzteilen, Audioverstärkern und industrieller Steuerungstechnik.
Warum sollte ich einen Metalloxid-Widerstand gegenüber einem Kohleschichtwiderstand wählen?
Metalloxid-Widerstände bieten im Vergleich zu Kohleschichtwiderständen eine deutlich höhere Energieabsorption, eine bessere thermische Stabilität und eine längere Lebensdauer unter Last. Sie sind resistenter gegen Überlastung und thermische Belastung, was sie zu einer robusteren Wahl für anspruchsvolle Elektronikprojekte macht.
Was bedeutet die 5% Toleranz für die Leistung in meiner Schaltung?
Eine 5% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom Nennwert (560 Ohm) abweichen kann. Für die meisten Standardanwendungen ist dies ausreichend. Wenn Ihre Schaltung extreme Präzision erfordert, sollten Sie diese Toleranz bei der Auslegung berücksichtigen oder Widerstände mit engerer Toleranz (z.B. 1%) in Betracht ziehen.
Ist die 0207 Bauform für alle Arten von Leiterplatten geeignet?
Ja, die 0207 Bauform ist eine universelle Axial-Bauform und passt problemlos auf die meisten Standard-Leiterplatten. Sie ist für manuelle Bestückung und für automatisierte Bestückungsprozesse gut geeignet und bietet eine solide physische Integration.
Wie verhält sich der Widerstandswert bei Temperaturänderungen?
Metalloxid-Widerstände, wie der 1W 560, zeichnen sich durch einen geringen Temperaturkoeffizienten aus. Das bedeutet, dass sich ihr Widerstandswert bei Änderungen der Umgebungstemperatur nur minimal verändert. Dies ist ein entscheidender Vorteil für die Stabilität und Zuverlässigkeit von Schaltungen, die in Umgebungen mit schwankenden Temperaturen betrieben werden.
Welche maximalen Belastungen kann dieser Widerstand verkraften?
Der Nennwert des Widerstands beträgt 1,0 Watt (1W). Dies ist die Leistung, die er unter Dauerbetrieb bei einer bestimmten Umgebungstemperatur (oft 70°C) zuverlässig dissipieren kann, ohne Schaden zu nehmen. Für kurzzeitige Spitzenbelastungen kann er kurzzeitig höhere Leistungen verkraften, dies sollte jedoch sorgfältig geprüft und die maximalen Grenzen nicht überschritten werden, um eine Beschädigung zu vermeiden.
Kann ich diesen Widerstand für Hochfrequenzanwendungen verwenden?
Ja, aufgrund der Konstruktion und des verwendeten Materials weisen Metalloxid-Widerstände in der Regel eine geringe parasitäre Induktivität und Kapazität auf. Dies macht den 1W 560 zu einer geeigneten Wahl für viele Hochfrequenzanwendungen, bei denen unerwünschte Effekte durch diese parasitären Elemente minimiert werden müssen.
