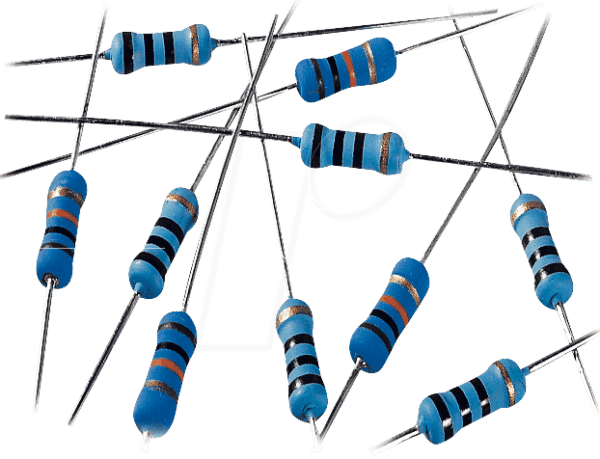

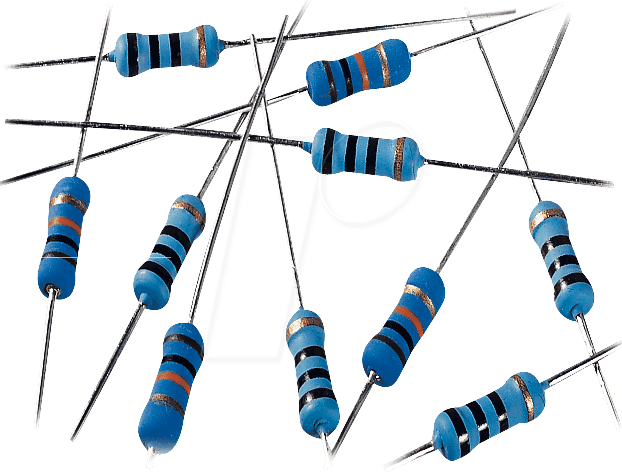

Entdecken Sie den 1W 2,2k– Widerstand: Präzision für Ihre Elektronikprojekte
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung zur Stromflusskontrolle in Ihren anspruchsvollen Elektronikprojekten? Der 1W 2,2k– Widerstand aus Metalloxid ist die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die höchste Präzision und Langlebigkeit erwarten. Dieses Bauteil löst das Problem unerwünschter Spannungseinbrüche oder Überlastungen und schützt empfindliche Schaltungen, indem es einen definierten elektrischen Widerstand von 2,2 kOhm bei einer Belastbarkeit von 1,0 Watt zur Verfügung stellt.
Warum der 1W 2,2k– Metalloxid-Widerstand die überlegene Wahl ist
Im Vergleich zu Standardwiderständen aus Kohleschicht oder dünner Metallschicht bietet der Metalloxid-Widerstand signifikante Vorteile, insbesondere in Bezug auf Stabilität, Temperaturkoeffizient und Belastbarkeit. Die robuste Metalloxid-Konstruktion gewährleistet eine überlegene Wärmeableitung und eine geringere Empfindlichkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen. Dies führt zu einer höheren Zuverlässigkeit und einer längeren Lebensdauer Ihrer Schaltungen, selbst unter anspruchsvollen Betriebsbedingungen. Die Toleranz von 5% bietet zudem eine ausreichende Genauigkeit für eine breite Palette von Anwendungen, von Netzteilentwicklungen bis hin zu Signalverarbeitungsmodulen.
Fundamentale Eigenschaften für anspruchsvolle Anwendungen
Der 1W 2,2k– Widerstand repräsentiert eine Kernkomponente in der Welt der passiven Bauteile. Seine Konstruktion aus Metalloxid ermöglicht eine effiziente Dissipation von Verlustleistung, was ihn ideal für Anwendungen macht, bei denen Wärmeentwicklung ein kritischer Faktor ist. Die 0207 Bauform ist ein Industriestandard, der eine gute Kompatibilität mit einer Vielzahl von Leiterplatten und Bestückungsautomaten sicherstellt. Diese spezifische Baugröße bietet einen guten Kompromiss zwischen physischer Größe und der Fähigkeit, eine Nennleistung von 1,0 Watt zu verarbeiten, ohne übermäßigen thermischen Stress zu erfahren.
Die technischen Vorteile des 1W 2,2k– Widerstands im Detail
- Hohe Energieabsorption: Die Metalloxid-Schicht ist darauf ausgelegt, thermische Energie effizient abzuleiten, was eine höhere und stabilere Leistungsverarbeitung im Vergleich zu anderen Widerstandsmaterialien ermöglicht.
- Geringer Temperaturkoeffizient (TCR): Metalloxid-Widerstände zeichnen sich durch einen relativ niedrigen TCR aus, was bedeutet, dass sich ihr Widerstandswert bei Temperaturschwankungen weniger stark ändert. Dies ist entscheidend für die Stabilität präziser Schaltungen.
- Hervorragende Langzeitstabilität: Die Materialzusammensetzung von Metalloxid-Widerständen trägt zu einer exzellenten Langzeitstabilität bei, wodurch ihr Widerstandswert über viele Betriebsjahre hinweg nahezu konstant bleibt.
- Robuste Bauweise: Die Konstruktion ist mechanisch widerstandsfähig und schützt die innere Widerstandsschicht vor Beschädigungen, was zu einer erhöhten Zuverlässigkeit im Feldeinsatz führt.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Einsatzgebieten, von industriellen Steuerungen und Stromversorgungen bis hin zu Audio- und HiFi-Anwendungen, wo stabile Widerstandswerte unerlässlich sind.
- Standardisierte Bauform: Die 0207 Bauform (auch als 1/4 Watt bezeichnet, obwohl dieses Modell 1 Watt Nennleistung hat) ist weit verbreitet und erleichtert die Integration in bestehende Designs und die Beschaffung von Ersatzteilen.
Anwendungsgebiete und technische Spezifikationen
Der 1W 2,2k– Metalloxid-Widerstand findet breite Anwendung in Bereichen, in denen Zuverlässigkeit und präzise Leistungsabgabe gefragt sind. Dies umfasst unter anderem:
- Stromversorgungsmodule: Zur Begrenzung von Stoßströmen beim Einschalten, als Teil von Filterkreisen oder zur Stabilisierung von Ausgangsspannungen.
- Audio-Verstärker: Als Lastwiderstand in Ausgangsstufen oder zur Ansteuerung von Lautsprechern, wo eine lineare Frequenzantwort und geringe Verzerrungen gefordert sind.
- Industrielle Steuerungen: In Steuergeräten, Sensorschaltungen und Aktuatorik, wo Robustheit und Langzeitstabilität entscheidend sind.
- Entwicklungsboards und Prototypen: Als vielseitiger Baustein für verschiedene Schaltungsexperimente und die Validierung von Designs.
- Netzfilter und Entstörschaltungen: Zur Absorption unerwünschter Hochfrequenzstörungen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Widerstandswert | 2,2 kOhm |
| Toleranz | ± 5% |
| Nennleistung | 1,0 W |
| Bauform (Größe) | 0207 |
| Material | Metalloxid |
| Temperaturkoeffizient | Typischerweise im Bereich von ± 100 ppm/°C bis ± 250 ppm/°C (genauer Wert kann je nach Hersteller variieren, aber generell besser als Kohleschichtwiderstände) |
| Maximale Betriebsspannung | Etwa 250 V (abhängig von der spezifischen Baugröße und dem Hersteller, aber für 1W üblich) |
| Dielektrische Festigkeit | Ausgelegt für sicheren Betrieb bei der Nennspannung und darüber hinaus für kurze Spitzen. |
| Einsatztemperatur (Betrieb) | Typischerweise -55 °C bis +155 °C |
Stabilität und Zuverlässigkeit in der Praxis
Die Wahl eines Metalloxid-Widerstands wie des 1W 2,2k– Modells ist eine Entscheidung für langfristige Performance. In vielen elektronischen Schaltungen, insbesondere solchen, die präzise Spannungs- oder Stromwerte erfordern, können geringfügige Schwankungen des Widerstandswertes zu erheblichen Fehlfunktionen führen. Der geringe Temperaturkoeffizient dieses Widerstands minimiert solche Schwankungen, selbst wenn sich die Betriebstemperatur ändert. Dies ist ein entscheidender Faktor für die Zuverlässigkeit von Geräten, die über lange Zeiträume oder unter variierenden Umweltbedingungen betrieben werden.
Die Nennleistung von 1,0 Watt gibt die maximale thermische Verlustleistung an, die der Widerstand unter kontinuierlichen Betriebsbedingungen sicher ableiten kann, ohne seinen Widerstandswert dauerhaft zu verändern oder auszufallen. Die 0207 Bauform bietet dabei die notwendige Oberfläche und den Platz für die interne Widerstandsschicht, um diese Leistung effektiv abzuführen. Dies unterscheidet ihn von kleineren Widerständen, die bei vergleichbaren Widerstandswerten deutlich geringere Leistungen aufnehmen können.
Präzision trifft auf Robustheit: Der 1W 2,2k– Widerstand
Die 5% Toleranz des 1W 2,2k– Widerstands bietet ein optimales Gleichgewicht zwischen Genauigkeit und Kosten für die meisten Standardanwendungen. Für kritischere Schaltungen, bei denen engere Toleranzen erforderlich sind, stehen selbstverständlich auch höherwertige Widerstände zur Verfügung. Doch für eine breite Palette von industriellen und Hobbyanwendungen ist diese Toleranzklasse absolut ausreichend und ermöglicht gleichzeitig eine wirtschaftliche Fertigung.
Die Metalloxid-Technologie ermöglicht zudem eine ausgezeichnete Stoßfestigkeit und eine gute Überlastbarkeit für kurze Zeiträume, was die Lebensdauer und Zuverlässigkeit Ihrer Designs weiter erhöht. Die thermische Drift ist minimal, was bedeutet, dass die Schaltungscharakteristik auch bei wechselnden Temperaturen stabil bleibt. Dies ist ein entscheidendes Kriterium für Präzisionsinstrumente, Audio-Equipment und Netzteilbereiche, in denen gleichbleibende Performance essentiell ist.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu 1W 2,2K – Widerstand, Metalloxyd, 2,2 kOhm, 0207, 1,0 W, 5%
Was bedeutet die Bauform 0207 genau?
Die Bauform 0207 ist eine standardisierte Größenangabe für bedrahtete Widerstände. Sie bezieht sich auf die physischen Abmessungen des Widerstandsgehäuses. Obwohl sie oft mit einer Nennleistung von 1/4 Watt assoziiert wird, ist das 1W 2,2k– Modell ein Beispiel dafür, dass die Bauform 0207 auch für höhere Nennleistungen, wie hier 1,0 Watt, verwendet werden kann, sofern die interne Konstruktion und Kühlung dies zulässt. Dies erleichtert die Bestückung auf Leiterplatten und die Integration in bestehende Designs.
In welchen Anwendungen ist ein Metalloxid-Widerstand besonders vorteilhaft?
Metalloxid-Widerstände sind vorteilhaft in Anwendungen, die eine hohe Zuverlässigkeit, gute thermische Stabilität und eine höhere Belastbarkeit erfordern als Standard-Kohleschichtwiderstände. Dazu gehören insbesondere Leistungsregler, Stromversorgungen, Audio-Verstärker und industrielle Steuerungen, wo eine konstante Performance unter variierenden Bedingungen entscheidend ist.
Wie unterscheidet sich die 5% Toleranz von anderen Toleranzklassen?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom Nennwert abweichen kann. Für die meisten allgemeinen elektronischen Anwendungen ist dies eine ausreichende Genauigkeit. Präzisionsanwendungen, wie sie in Messtechnik oder hochentwickelten Audio-Schaltungen vorkommen, erfordern oft engere Toleranzen wie 1% oder sogar 0,1%.
Kann dieser Widerstand für höhere Spannungen als 250V verwendet werden?
Die angegebene maximale Betriebsspannung von etwa 250V ist ein Richtwert für den sicheren Dauerbetrieb. Kurzzeitige Spannungsspitzen können möglicherweise toleriert werden, dies hängt jedoch von der Dauer, Amplitude und Frequenz der Überschreitung ab. Für Anwendungen, die regelmäßig Spannungen nahe oder über diesem Wert liegen, sollten Widerstände mit einer höheren Spannungsfestigkeit oder eine sorgfältige Auslegung der Schaltung mit mehreren Widerständen in Reihe in Betracht gezogen werden.
Was bedeutet die Nennleistung von 1,0 Watt für die Anwendung?
Die Nennleistung von 1,0 Watt gibt an, dass der Widerstand kontinuierlich bis zu 1 Watt elektrische Leistung in Wärme umwandeln kann, ohne Schaden zu nehmen oder seine Spezifikationen zu verändern. Bei der Auslegung einer Schaltung sollte die erwartete Verlustleistung des Widerstands deutlich unter der Nennleistung liegen, um eine ausreichende Sicherheitsmarge zu gewährleisten und eine Überhitzung zu vermeiden. Eine Faustregel ist, die Nennleistung um mindestens 50% zu unterschreiten.
Wie wichtig ist der Temperaturkoeffizient (TCR) für die Schaltungsstabilität?
Der Temperaturkoeffizient gibt an, wie stark sich der Widerstandswert pro Grad Celsius Temperaturänderung ändert. Ein niedriger TCR ist entscheidend für die Stabilität von Schaltungen, die präzise Werte erfordern. Wenn sich die Temperatur ändert und der Widerstandswert signifikant mitwandert, kann dies zu ungewollten Änderungen im Verhalten der Schaltung führen, wie z.B. Drift in Verstärkungsfaktoren oder Einschaltschwankungen.
Ist dieser Widerstand für den Einsatz in Gleichstrom (DC) oder Wechselstrom (AC) geeignet?
Der 1W 2,2k– Metalloxid-Widerstand ist sowohl für Gleichstrom (DC) als auch für Wechselstrom (AC) Anwendungen geeignet, solange die angegebene maximale Betriebsspannung und Nennleistung nicht überschritten werden. Seine primäre Funktion als passive ohmsche Last ist unabhängig von der Stromart.
