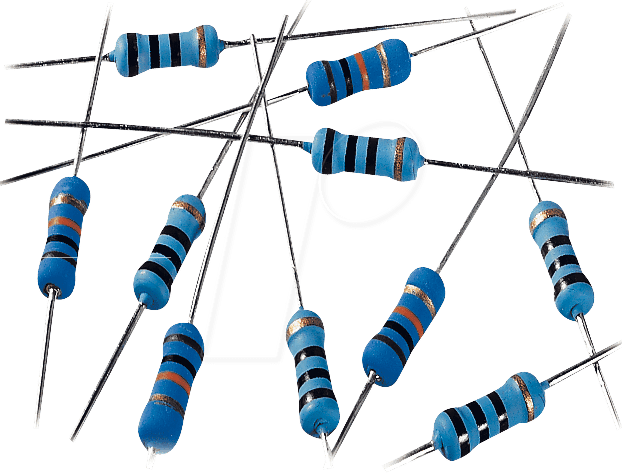

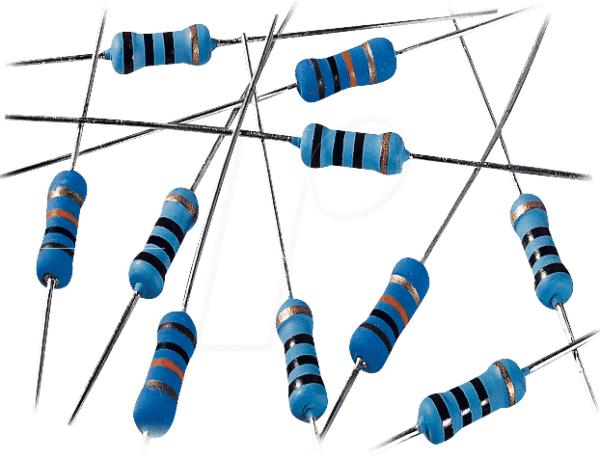

Hochwertiger Metalloxid-Schichtwiderstand: 1W 100 – 100 Ohm, 5% Toleranz (0207-Bauform)
Sie benötigen präzise und zuverlässige Widerstände für anspruchsvolle Elektronikprojekte, Schaltungsreparaturen oder Prototypenentwicklungen? Der 1W 100 – Widerstand mit 100 Ohm Nennwiderstand und einer Toleranz von 5% ist die ideale Lösung für Ingenieure, Hobbyisten und Technikprofis, die Wert auf Stabilität und Leistungsfähigkeit legen. Dieser Metalloxid-Schichtwiderstand wurde entwickelt, um konsistente Ergebnisse in einer Vielzahl von Anwendungen zu liefern, wo Präzision und Belastbarkeit entscheidend sind.
Überlegene Leistung und Robustheit für Ihre Elektronik
Im Vergleich zu herkömmlichen Kohleschichtwiderständen oder einfacheren Bauformen bietet der 1W 100 – Widerstand durch seine Metalloxid-Schichttechnologie signifikante Vorteile. Diese Bauweise ermöglicht eine höhere Energieabsorption und eine bessere thermische Stabilität. Die 1,0 Watt Leistungsaufnahme macht ihn zudem für den Einsatz in leistungshungrigeren Schaltungen geeignet, ohne dass Kompromisse bei der Lebensdauer oder der Genauigkeit eingegangen werden müssen. Die präzise 5% Toleranz gewährleistet, dass Ihre Schaltungen exakt nach Spezifikation arbeiten.
Konstruktion und Materialwissenschaft: Die Basis für Zuverlässigkeit
Der Kern dieses Widerstands ist ein Keramikkörper, auf den eine präzise Schicht aus Metalloxid-Gemischen aufgebracht wird. Dieses Material ist bekannt für seine ausgezeichneten elektrischen Eigenschaften und seine Widerstandsfähigkeit gegenüber thermischer Belastung. Die anschließende Spiralschneidung des Widerstandsbelags ermöglicht die Feinabstimmung des Ohmschen Wertes, während die Verkapselung aus einem nicht-brennbaren Isoliermaterial Schutz vor mechanischer Beschädigung und Umwelteinflüssen bietet. Die Anschlussdrähte sind für eine optimale Lötbarkeit und elektrische Leitfähigkeit ausgelegt.
Vorteile des 1W 100 – Widerstands im Überblick
- Hohe Energieabsorption: Die Metalloxid-Schicht ermöglicht die Dissipation höherer Leistungen im Vergleich zu Kohleschichtwiderständen gleicher Baugröße.
- Thermische Stabilität: Der Widerstand behält seine spezifizierten Werte auch unter erhöhter Temperaturbelastung bei, was für eine konsistente Schaltungsfunktion unerlässlich ist.
- Präzise Nennwerte: Mit einer Toleranz von 5% sind diese Widerstände für Anwendungen geeignet, bei denen genaue elektrische Kennwerte gefordert sind.
- Robustheit und Langlebigkeit: Die solide Konstruktion und das widerstandsfähige Material sorgen für eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Laboraufbauten über Reparaturen bis hin zu industriellen Anwendungen.
- Standardisierte Bauform (0207): Die weit verbreitete 0207-Bauform erleichtert die Integration in bestehende Platinenlayouts und das Ersatzteilmanagement.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Nennwiderstand | 100 Ohm |
| Leistung | 1,0 W (1 Watt) |
| Toleranz | 5% |
| Widerstandstechnologie | Metalloxid-Schicht |
| Bauform (Gehäuse) | 0207 (Standardgröße für Axialbauteile) |
| Material des Widerstandskörpers | Hochwertiges Keramiksubstrat |
| Verkapselungsmaterial | Nicht-brennbares Isoliermaterial, feuchtigkeitsbeständig |
| Temperaturkoeffizient | Typisch für Metalloxid-Schichtwiderstände (präzise Werte variieren je nach Hersteller, aber generell stabil) |
| Betriebstemperaturbereich | Breit gefächert, für typische Elektronikanwendungen ausgelegt |
| Anschlussdrähte | Verzinnte Kupferdraht für gute Lötbarkeit |
Anwendungsgebiete: Wo Präzision zählt
Der 1W 100 – Widerstand findet breite Anwendung in zahlreichen elektronischen Schaltungen. Seine Fähigkeit, Wärme effizient abzuleiten und dabei seine Widerstandswerte konstant zu halten, macht ihn zu einer ausgezeichneten Wahl für:
- Netzteile und Spannungsregler: Stabilisierung von Spannungen und Ableitung überschüssiger Energie.
- Audio-Schaltungen: Einsatz in Lautstärkereglern, Filtern und Verstärkerstufen, wo Rauscharmut und Präzision gefragt sind.
- Schaltnetzteile (SMPS): Als Lastwiderstand oder in Feedback-Schleifen zur Steuerung der Ausgangsspannung.
- Industrielle Steuerungen: In Schaltungen, die zuverlässig und langlebig sein müssen, auch unter rauen Umgebungsbedingungen.
- Entwicklungs- und Laborumgebungen: Ideal für Prototypenbau, Testschaltungen und die Fehlersuche in komplexen Systemen.
- LED-Treiber: Begrenzung des Stromflusses für LEDs zur Vermeidung von Überlastung und zur Gewährleistung einer optimalen Helligkeit.
- Filter- und Dämpfungsgliedern: Zur Signalformung und zur Reduzierung von Störungen.
Qualitätsmerkmale und Langzeitzuverlässigkeit
Bei der Auswahl von elektronischen Bauteilen ist die Langzeitzuverlässigkeit von größter Bedeutung. Der 1W 100 – Widerstand zeichnet sich durch eine überdurchschnittlich hohe Belastbarkeit aus, die durch den sorgfältig ausgewählten Metalloxid-Werkstoff und die robuste Bauweise gewährleistet wird. Die stabile Charakteristik über einen weiten Temperaturbereich und die Beständigkeit gegen Feuchtigkeit und mechanische Einflüsse minimieren das Risiko von Ausfällen. Dies ist besonders wichtig in kritischen Anwendungen, wo ein Ausfall teure Folgen haben kann.
Die Vorteile von Metalloxid-Schichtwiderständen
Metalloxid-Schichtwiderstände stellen eine Weiterentwicklung gegenüber traditionellen Kohleschichtwiderständen dar. Der entscheidende Unterschied liegt im verwendeten Material. Während Kohleschichtwiderstände eine widerstandsbehaftete Kohleschicht auf einem Keramikkörper nutzen, basieren Metalloxid-Schichtwiderstände auf einer Schicht aus Metalloxiden (wie Zinnoxid, Antimonoxid). Diese Materialien bieten eine Reihe von Vorteilen:
- Höhere thermische Leitfähigkeit: Metalloxide leiten Wärme besser ab als Kohle, was zu einer geringeren Betriebstemperatur und erhöhter Stabilität führt.
- Geringerer Temperaturkoeffizient: Die Widerstandswerte ändern sich weniger stark mit der Temperatur.
- Höhere Impulsbelastbarkeit: Sie können kurzzeitige Spitzenbelastungen besser verkraften.
- Bessere Langzeitstabilität: Die Degradation des Widerstandsmaterials über die Zeit ist geringer.
- Nicht-brennbare Eigenschaften: Viele Metalloxid-Schichtwiderstände sind so konzipiert, dass sie im Überlastungsfall nicht zu brennen beginnen, sondern sicher durchschmelzen können.
Diese Eigenschaften machen den 1W 100 – Widerstand zu einer überlegenen Wahl, wenn es um Präzision, Langlebigkeit und Zuverlässigkeit geht.
Die Bedeutung der 0207-Bauform
Die 0207-Bauform ist ein etablierter Industriestandard für axial bedrahtete Widerstände. Sie definiert die typischen Abmessungen des Widerstandsgehäuses und die Länge sowie den Durchmesser der Anschlussdrähte. Diese Standardisierung bietet erhebliche Vorteile:
- Kompatibilität: Ermöglicht den einfachen Austausch von Widerständen in bestehenden Schaltungen und Designs.
- Automatisierung: Standardisierte Abmessungen sind für automatische Bestückungsmaschinen optimiert, was die Massenproduktion erleichtert.
- Verfügbarkeit: Bauteile in 0207-Bauform sind weit verbreitet und leicht erhältlich.
- Verlässliches Handling: Die Größe ist gut handhabbar für manuelle Lötarbeiten und den Einsatz in Prototypen.
Der 1W 100 – Widerstand nutzt diese bewährte Bauform, um Ihnen eine reibungslose Integration in Ihre Projekte zu ermöglichen.
FAQ – Häufig gestellte Fragen zu 1W 100 – Widerstand, Metalloxyd, 100 Ohm, 0207, 1,0 W, 5%
Was bedeutet die 5% Toleranz bei diesem Widerstand?
Die 5% Toleranz gibt an, dass der tatsächliche gemessene Widerstandswert des Bauteils um maximal 5% vom angegebenen Nennwiderstand (100 Ohm) abweichen darf. Das bedeutet, der Wert liegt in einem Bereich von 95 Ohm bis 105 Ohm.
Ist dieser Widerstand für den Einsatz in Hochfrequenzschaltungen geeignet?
Metalloxid-Schichtwiderstände sind generell für eine breite Palette von Anwendungen geeignet. Für spezifische Hochfrequenzanwendungen, insbesondere im GHz-Bereich, können jedoch spezielle HF-Widerstände erforderlich sein, die über optimierte parasitäre Eigenschaften verfügen. Für viele gängige HF-Schaltungen bis in den MHz-Bereich ist dieser Widerstand jedoch gut einsetzbar.
Was unterscheidet einen Metalloxid-Schichtwiderstand von einem Kohleschichtwiderstand?
Ein Metalloxid-Schichtwiderstand verwendet eine Schicht aus Metalloxiden auf einem Keramikkörper, während ein Kohleschichtwiderstand eine Schicht aus Kohle nutzt. Metalloxid-Schichtwiderstände bieten in der Regel eine bessere thermische Stabilität, höhere Energieabsorption und Langlebigkeit.
Kann ich diesen Widerstand ersetzen, wenn er überhitzt oder durchbrennt?
Ja, in den meisten Fällen können Sie diesen Widerstand durch ein gleichwertiges Bauteil mit den gleichen Spezifikationen ersetzen: 100 Ohm, 1 Watt und 5% Toleranz. Achten Sie darauf, dass die Ersatzbauform (z.B. 0207) kompatibel ist und die gleiche oder eine höhere Leistungsklasse aufweist.
Warum ist die Leistungsklasse von 1 Watt wichtig?
Die Leistungsklasse (1 Watt) gibt an, wie viel Energie der Widerstand pro Sekunde sicher in Wärme umwandeln kann, ohne beschädigt zu werden. Wenn die in der Schaltung entstehende Verlustleistung höher ist als die Nennleistung des Widerstands, kann dieser überhitzen und ausfallen. 1 Watt bietet eine gute Reserve für viele Standardanwendungen.
Wie lagere ich diese Widerstände am besten?
Diese Widerstände sollten trocken und bei Raumtemperatur gelagert werden. Vermeiden Sie extreme Temperaturen und hohe Luftfeuchtigkeit, um die Integrität der Materialien und Anschlüsse zu gewährleisten. Die Verpackung des Herstellers bietet oft einen guten Schutz.
Sind die Anschlussdrähte verzinnt?
Ja, die Anschlussdrähte von modernen Metalloxid-Schichtwiderständen sind in der Regel verzinnt, um eine hervorragende Lötbarkeit mit gängigen Lötverfahren wie Wellenlöten oder Handlöten zu gewährleisten.
