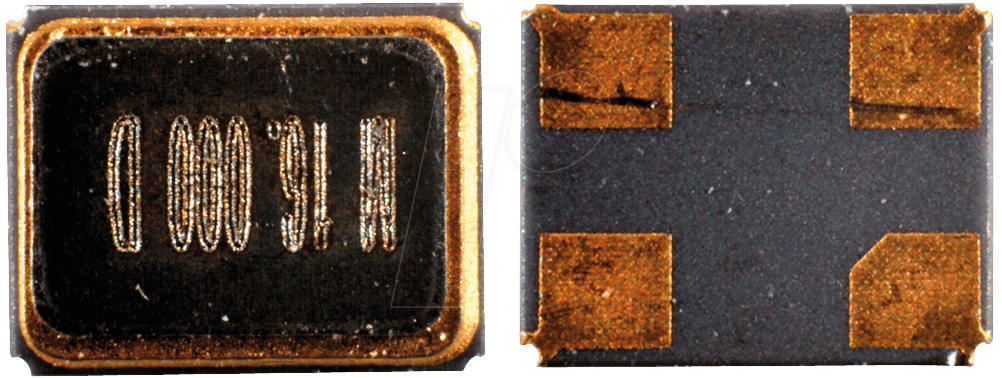

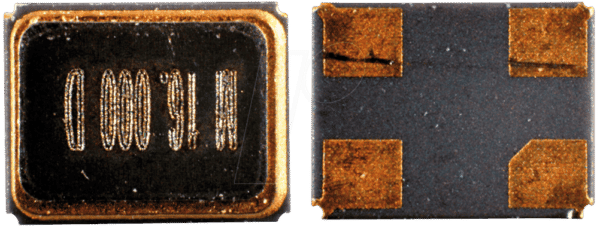

Präzise Taktgebung für anspruchsvolle Elektronik: 16,000000-X22 Keramik-SMD-Quarz
Benötigen Sie eine zuverlässige und präzise Oszillatorlösung für Ihre anspruchsvollen elektronischen Schaltungen? Der 16,000000-X22 Keramik-SMD-Quarz mit seinen kompakten Abmessungen von 2×2,5×0,6mm und einer Frequenz von exakt 16,0 MHz ist die ideale Wahl für Entwickler und Hersteller, die höchste Stabilität und geringe Toleranzen erwarten. Dieses Bauteil eignet sich hervorragend für Anwendungen, bei denen eine exakte Taktgebung kritisch für die Funktionalität ist, wie beispielsweise in der Messtechnik, Telekommunikation oder industriellen Steuerungen.
Warum der 16,000000-X22 Keramik-SMD-Quarz Ihre erste Wahl ist
Im Vergleich zu konventionellen Keramikresonatoren bietet der 16,000000-X22 eine signifikant höhere Frequenzstabilität und geringere Alterungseffekte. Seine Keramikbauweise kombiniert robuste mechanische Eigenschaften mit exzellenten dielektrischen Eigenschaften, was ihn widerstandsfähiger gegenüber Umwelteinflüssen wie Temperaturschwankungen und mechanischen Vibrationen macht. Dies führt zu einer verbesserten Zuverlässigkeit und längeren Lebensdauer Ihrer Geräte, was ihn zu einer überlegenen Alternative für professionelle Anwendungen macht.
Technische Exzellenz und kompaktes Design
Der 16,000000-X22 zeichnet sich durch seine geringen Abmessungen aus, die eine platzsparende Integration auf dicht bestückten Leiterplatten ermöglichen. Die SMD-Bauweise (Surface Mount Device) ist für moderne automatisierte Fertigungsprozesse optimiert und gewährleistet eine zuverlässige Lötverbindung. Die präzise gefertigte Keramikstruktur sorgt für eine herausragende Frequenzgenauigkeit von 16,0 MHz, welche die Grundlage für stabile und reproduzierbare Systemleistungen bildet.
Vorteile des 16,000000-X22 Keramik-SMD-Quarzes
- Hohe Frequenzgenauigkeit: Eine stabile Taktfrequenz von 16,0 MHz für präzise Signalgenerierung.
- Kompakte Abmessungen: Mit nur 2×2,5×0,6mm ideal für platzkritische Designs.
- Hervorragende Stabilität: Geringe Abweichungen über einen weiten Temperaturbereich.
- Robuste Bauweise: Keramikgehäuse bietet Schutz vor Umwelteinflüssen.
- SMD-Technologie: Optimiert für automatisierte Bestückung und zuverlässige Lötverbindungen.
- Geringe Alterung: Langfristige Frequenzstabilität für zuverlässigen Betrieb.
- Breiter Anwendungsbereich: Geeignet für Messtechnik, Audio-/Videogeräte, Telekommunikation und mehr.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | 16,000000-X22 |
| Resonatortyp | Keramik-SMD-Quarz |
| Nennfrequenz | 16,0 MHz |
| Abmessungen (L x B x H) | 2,0 mm x 2,5 mm x 0,6 mm |
| Gehäusematerial | Hochwertige Keramik für verbesserte thermische und mechanische Eigenschaften |
| Montageart | Surface Mount Device (SMD) |
| Frequenztoleranz (typisch) | ± 20 ppm (parts per million) bei 25°C, charakteristisch für präzise Zeitgebung |
| Temperaturkoeffizient (typisch) | < ± 50 ppm über den Betriebstemperaturbereich, gewährleistet stabile Leistung bei wechselnden Umgebungsbedingungen |
| Äquivalenter Serienwiderstand (ESR) | Typischerweise < 60 Ohm, optimiert für geringe Verluste im Schwingkreis |
| Lastkapazität (CL) | Konfigurierbar, Standardwerte typischerweise zwischen 10pF und 30pF, je nach Applikation anpassbar |
| Betriebstemperaturbereich | -40°C bis +85°C, für anspruchsvolle Umgebungen ausgelegt |
| Lagerungstemperaturbereich | -55°C bis +125°C |
| Anwendungsschwerpunkte | Digitale Systeme, Mikrocontroller-Taktung, Datenschnittstellen, Audio- und Videoverarbeitung, drahtlose Kommunikation |
Anwendungsgebiete und Leistung
Der 16,000000-X22 Keramik-SMD-Quarz findet breite Anwendung in einer Vielzahl von elektronischen Geräten. Seine Fähigkeit, eine stabile Frequenz von 16,0 MHz bereitzustellen, macht ihn unverzichtbar für Systeme, die präzise Zeitinformationen benötigen. Dazu gehören insbesondere:
- Digitale Signalverarbeitung (DSP): Eine exakte Taktung ist entscheidend für die Genauigkeit von DSP-Algorithmen.
- Mikrocontroller-Schaltungen: Ermöglicht die zuverlässige Ausführung von Programmen und die Synchronisation von Peripheriegeräten.
- Kommunikationstechnik: Wichtig für die Modulation und Demodulation von Signalen in Funkmodulen und Netzwerkhardware.
- Audio- und Videogeräte: Sorgt für präzise Abtastraten und Synchronisation von Bild- und Toninformationen.
- Industrielle Automatisierung: Bietet die notwendige Stabilität für Steuerungsaufgaben und Messdatenerfassung.
- IoT-Anwendungen: Ermöglicht energieeffiziente und zuverlässige Taktung für vernetzte Geräte.
Die geringen Abmessungen des 2×2,5×0,6mm Gehäuses ermöglichen eine hohe Integrationsdichte auf der Leiterplatte, was für die Miniaturisierung moderner elektronischer Geräte von großer Bedeutung ist. Die Keramikbauweise gewährleistet zudem eine gute Wärmeableitung und mechanische Stabilität, was die Lebensdauer des Bauteils auch unter anspruchsvollen Betriebsbedingungen erhöht.
Stabilität und Zuverlässigkeit im Detail
Die Stabilität der Taktfrequenz ist das Kernmerkmal dieses Quarzes. Der Temperaturkoeffizient von typisch unter ± 50 ppm über den gesamten Betriebstemperaturbereich von -40°C bis +85°C bedeutet, dass die Frequenzabweichung auch bei starken Temperaturschwankungen minimal bleibt. Dies ist entscheidend für Anwendungen, bei denen die Systemperformance nicht durch instabile Taktsignale beeinträchtigt werden darf. Die geringe Alterung des Materials sorgt dafür, dass die anfänglich hohe Präzision über Jahre hinweg erhalten bleibt, was die Notwendigkeit von Kalibrierungen reduziert und die Wartungskosten senkt.
Herstellung und Qualitätssicherung
Die Fertigung des 16,000000-X22 Keramik-SMD-Quarzes unterliegt strengen Qualitätskontrollen. Moderne Produktionsverfahren und präzise Messtechnik stellen sicher, dass jedes ausgelieferte Bauteil den spezifizierten Parametern entspricht. Die Auswahl hochwertiger Keramikmaterialien und die sorgfältige Abstimmung der Resonatorkonstruktion sind entscheidend für die Erzielung der exzellenten elektrischen Eigenschaften. Dies garantiert, dass Sie ein Bauteil erhalten, das den Anforderungen professioneller und industrieller Anwendungen gerecht wird.
FAQ – Häufig gestellte Fragen zu 16,000000-X22 – Keramik-SMD-Quarz 2×2,5×0,6mm 16,0 MHz
Was ist die Hauptfunktion eines Keramik-SMD-Quarzes wie dem 16,000000-X22?
Die Hauptfunktion eines Keramik-SMD-Quarzes ist die Erzeugung eines präzisen und stabilen elektronischen Taktsignals mit einer bestimmten Frequenz, in diesem Fall 16,0 MHz. Dieses Taktsignal dient als Referenz für die Synchronisation von digitalen Schaltungen und Mikrocontrollern.
Warum ist die Größe 2×2,5×0,6mm bei diesem Quarzoszillator wichtig?
Diese kompakten Abmessungen sind für moderne, platzsparende Elektronikdesigns von entscheidender Bedeutung. Die Surface Mount Device (SMD)-Bauweise ermöglicht eine einfache und effiziente Integration auf dicht bestückten Leiterplatten, was besonders in mobilen Geräten, Wearables und kompakten Industrieanwendungen vorteilhaft ist.
Welche Vorteile bietet die Keramikbauweise gegenüber anderen Materialien?
Die Keramikbauweise bietet eine hervorragende Kombination aus mechanischer Robustheit, thermischer Stabilität und guten dielektrischen Eigenschaften. Dies macht den Quarz widerstandsfähiger gegenüber Temperaturschwankungen, Vibrationen und mechanischer Belastung, was zu einer längeren Lebensdauer und zuverlässigeren Leistung im Vergleich zu anderen Materialien führt.
In welchen Arten von Geräten wird der 16,000000-X22 typischerweise eingesetzt?
Der 16,000000-X22 findet Anwendung in einer Vielzahl von Geräten, darunter digitale Signalprozessoren, Mikrocontroller-basierte Systeme, Kommunikationsmodule (z. B. für WLAN, Bluetooth), Audio- und Videoverarbeitungseinheiten, Messinstrumente und industrielle Steuerungsmodule, überall dort, wo eine präzise Taktung gefordert ist.
Wie beeinflusst die Frequenztoleranz von ± 20 ppm die Leistung meines Geräts?
Eine Frequenztoleranz von ± 20 ppm bedeutet, dass die tatsächliche Frequenz des Quarzes bei 25°C innerhalb von 20 Millionstel der Nennfrequenz von 16,0 MHz liegt. Dies gewährleistet eine hohe Präzision für zeitkritische Anwendungen und minimiert Probleme, die durch leichte Frequenzabweichungen entstehen könnten, wie z. B. Datenfehler oder Synchronisationsprobleme.
Ist dieser Quarzoszillator für hohe Temperaturen geeignet?
Ja, der 16,000000-X22 Keramik-SMD-Quarz ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Die Keramikbauweise und die sorgfältige Materialauswahl sorgen dafür, dass das Bauteil auch unter erhöhten Temperaturen eine stabile Leistung erbringt.
Wie stellt man sicher, dass der Quarz korrekt auf der Leiterplatte montiert wird?
Da es sich um ein Surface Mount Device (SMD) handelt, sollte der Quarz mit Lötpasten-Aufbringung und anschließender Reflow-Lötung gemäß den empfohlenen Lötprofilen des Herstellers auf der Leiterplatte montiert werden. Eine sorgfältige Auswahl der Lötparameter ist wichtig, um eine zuverlässige und dauerhafte Verbindung zu gewährleisten.
