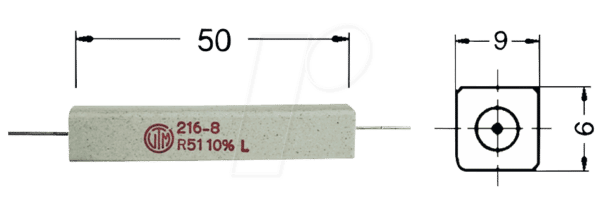

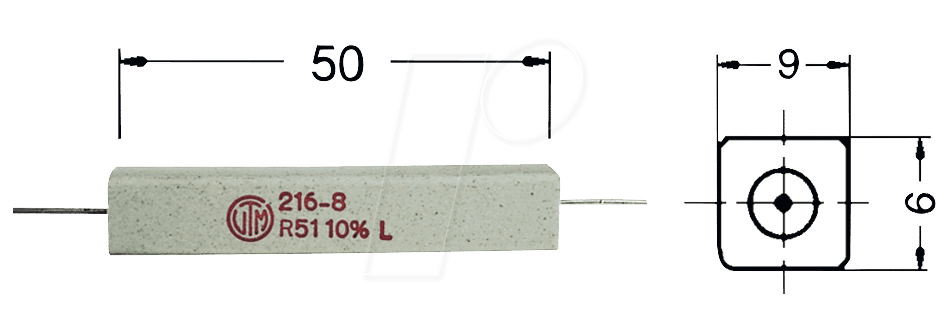

Zuverlässige Lastableitung für anspruchsvolle Schaltungen: 11W AXIAL 9,1 – Drahtwiderstand
Der 11W AXIAL 9,1 – Drahtwiderstand, axial, 11 W, 9,1 Ohm, 10% ist die ideale Lösung für Elektronikentwickler, Reparaturwerkstätten und fortgeschrittene Bastler, die präzise und belastbare Widerstände für ihre Schaltungen benötigen. Dieses Bauteil wurde entwickelt, um Wärmeableitung und Stabilität unter anspruchsvollen Betriebsbedingungen zu gewährleisten und so die Langlebigkeit sowie die Leistungsfähigkeit Ihrer elektronischen Geräte zu optimieren.
Präzision und Belastbarkeit für Ihre Projekte
In der Welt der Elektronik ist die Wahl des richtigen Widerstands entscheidend für die Funktionalität und Zuverlässigkeit einer Schaltung. Der 11W AXIAL 9,1 – Drahtwiderstand bietet hier eine überlegene Performance gegenüber weniger robusten Alternativen. Seine hohe Belastbarkeit von 11 Watt ermöglicht den Einsatz in leistungshungrigen Anwendungen, bei denen Standardwiderstände schnell an ihre Grenzen stoßen würden. Die präzise Toleranz von 10% sorgt für eine zuverlässige und vorhersagbare Strom- und Spannungsverteilung, die für empfindliche Schaltungen unerlässlich ist. Die axiale Bauform ermöglicht zudem eine einfache Integration in bestehende Platinenlayouts und bietet gleichzeitig eine effiziente Wärmeabfuhr über die Anschlussdrähte und die Umgebungsluft.
Technische Überlegenheit der AXIAL-Bauform
Die axiale Bauform des 11W AXIAL 9,1 – Drahtwiderstands ist nicht nur eine Frage des Designs, sondern ein entscheidendes technisches Merkmal. Im Gegensatz zu radialen Bauformen, bei denen die Anschlussdrähte seitlich aus dem Gehäuse austreten, sind bei axialen Widerständen die Anschlüsse an den gegenüberliegenden Stirnseiten angebracht. Dies hat mehrere Vorteile:
- Effiziente Wärmeableitung: Die durchgehenden Anschlussdrähte können Wärme effektiv vom Widerstandskörper weg in die Platine oder die Umgebungsluft leiten. Dies ist besonders wichtig bei hohen Leistungsverlusten, um eine Überhitzung des Bauteils zu vermeiden.
- Mechanische Stabilität: Die axiale Anordnung der Drähte sorgt für eine bessere mechanische Fixierung auf der Leiterplatte und reduziert das Risiko von Brüchen oder Beschädigungen, insbesondere bei Vibrationen.
- Platzersparnis: In vielen Fällen ermöglicht die axiale Bauform eine dichtere Bestückung von Leiterplatten, da die Bauteile flach aufliegen.
- Einfaches Handling: Die standardisierten Anschlussdrähte erleichtern das Löten und die Integration in verschiedene Montagesituationen.
Materialqualität und Konstruktion
Der Kern des 11W AXIAL 9,1 – Drahtwiderstands besteht aus einem speziellen Draht, der sorgfältig gewickelt wird, um den exakten Widerstandswert zu erzielen. Dieser Draht ist typischerweise aus einer Legierung gefertigt, die eine hohe Beständigkeit gegen Temperaturschwankungen aufweist und gleichzeitig einen niedrigen Temperaturkoeffizienten besitzt. Dies bedeutet, dass sich der Widerstandswert auch bei sich ändernden Umgebungstemperaturen oder Betriebstemperaturen nur geringfügig verändert, was für präzise Schaltungen von immenser Bedeutung ist.
Der Widerstandskörper selbst ist meist mit einer hitzebeständigen Keramik oder einer ähnlichen Isolierung umhüllt. Diese Ummantelung schützt den Wickeldraht, isoliert elektrisch und trägt zusätzlich zur Wärmeableitung bei. Die Anschlussdrähte sind robust und für den direkten Lötprozess auf Leiterplatten ausgelegt, um eine dauerhafte und niederohmige Verbindung zu gewährleisten.
Anwendungsbereiche: Wo der 11W AXIAL 9,1 seine Stärken ausspielt
Der 11W AXIAL 9,1 – Drahtwiderstand ist aufgrund seiner Leistungsfähigkeit und Präzision für eine Vielzahl von Anwendungen geeignet:
- Netzteile und Ladegeräte: Zur Strombegrenzung und als Lastwiderstand in der Primär- und Sekundärseite von Schaltnetzteilen.
- Audio- und Hi-Fi-Anlagen: Als Lastwiderstand in Endstufen oder zur Anpassung von Impedanzen.
- Industrielle Steuerungen: In robusten Umgebungen zur Überwachung und Begrenzung von Strömen.
- Motortreiber und Leistungselektronik: Zur Steuerung und Dämpfung von Strömen in Leistungsschaltungen.
- Labor und Messtechnik: Als präziser und belastbarer Widerstand in Prüfaufbauten und Messgeräten.
- Entwicklungs- und Prototypenbau: Zum Testen von Schaltungskonzepten unter realistischen Bedingungen.
Produkteigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Typ | Drahtwiderstand, axial |
| Leistung | 11 W |
| Widerstandswert | 9,1 Ohm |
| Toleranz | 10% |
| Bauform | Axial (Anschlussdrähte an beiden Enden) |
| Wickelkern | Hochwertige Legierung für Stabilität und niedrigen TCR |
| Gehäusematerial | Hitzebeständige Keramik oder ähnliches Isoliermaterial |
| Anschlussdrähte | Robuste, gut lötbare Metalllegierung |
| Einsatztemperatur (typisch) | Geeignet für einen breiten Temperaturbereich, exakte Spezifikationen je nach Hersteller |
| Anwendung | Lastwiderstand, Strombegrenzung, Schaltungsanpassung, Leistungselektronik |
Häufig gestellte Fragen (FAQ) zu 11W AXIAL 9,1 – Drahtwiderstand, axial, 11 W, 9,1 Ohm, 10%
Was bedeutet die Angabe 11W bei einem Widerstand?
Die Angabe 11W bezieht sich auf die maximale Dauerleistung, die der Widerstand aufnehmen kann, ohne Schaden zu nehmen. Das bedeutet, dass die durch den Widerstand fließende Leistung (berechnet als Strom im Quadrat mal Widerstand oder Spannung im Quadrat durch Widerstand) dauerhaft 11 Watt nicht überschreiten darf. Bei kurzzeitigen Überschreitungen ist oft eine höhere Spitzenlast möglich, dies sollte jedoch den spezifischen Herstellerdaten entnommen werden.
Ist eine Toleranz von 10% für meine Anwendung ausreichend?
Eine Toleranz von 10% ist für viele Standardanwendungen in der Elektronik völlig ausreichend. Dies bedeutet, dass der tatsächliche Widerstandswert um maximal 10% vom Nennwert abweichen kann. Für hochpräzise Messschaltungen oder Anwendungen, bei denen es auf extrem genaue Werte ankommt, sind Widerstände mit geringerer Toleranz (z.B. 1% oder 0,5%) empfehlenswert. Für allgemeine Lastableitungen und Stromregelungen bietet 10% jedoch eine gute Balance zwischen Kosten und Genauigkeit.
Was ist der Vorteil eines axialen Widerstands gegenüber einem radialen?
Axiale Widerstände zeichnen sich durch ihre Bauform aus, bei der die Anschlussdrähte an den gegenüberliegenden Stirnseiten des zylindrischen Widerstandskörpers angebracht sind. Dies erleichtert die Montage auf Leiterplatten und ermöglicht eine effiziente Wärmeableitung über die Drähte. Radiale Widerstände haben ihre Anschlussdrähte seitlich aus dem Gehäuse, was in manchen Anwendungen Vorteile bei der Platzierung bieten kann, aber oft nicht die gleiche Wärmeableitfähigkeit aufweist.
Welche Materialien werden typischerweise für Wickeldrahtwiderstände verwendet?
Für den Wickeldraht werden häufig spezielle Widerstandslegierungen wie Konstantan, Manganin oder Nickel-Chrom-Legierungen (z.B. Nicrom) verwendet. Diese Legierungen bieten eine gute elektrische Leitfähigkeit, eine hohe Korrosionsbeständigkeit und einen niedrigen Temperaturkoeffizienten, was bedeutet, dass ihr Widerstandswert sich bei Temperaturschwankungen nur wenig ändert. Der Widerstandskörper besteht meist aus Keramik oder einem ähnlichen hitzebeständigen Material.
Wie vermeide ich, dass der Widerstand überhitzt?
Um eine Überhitzung des 11W AXIAL 9,1 – Drahtwiderstands zu vermeiden, ist es entscheidend, die maximale Dauerleistung von 11 Watt nicht zu überschreiten. Dies erfordert eine genaue Berechnung der zu erwartenden Leistung in Ihrer Schaltung. Berücksichtigen Sie dabei die Betriebsspannung und den Stromfluss. Zusätzlich kann eine gute Belüftung der Platine oder eine Montage auf einem Kühlkörper die Wärmeableitung verbessern und somit die Lebensdauer des Widerstands verlängern.
Kann ich diesen Widerstand für sehr niedrige oder sehr hohe Temperaturen verwenden?
Drahtwiderstände sind generell für einen breiten Temperaturbereich ausgelegt. Die genauen Spezifikationen des Einsatztemperaturbereichs sollten jedoch immer dem Datenblatt des spezifischen Herstellers entnommen werden. Für extreme Temperaturen (sehr tief oder sehr hoch) gibt es spezielle Widerstandstypen, die für solche Umgebungen optimiert sind.
Wo finde ich detailliertere technische Daten wie den Temperaturkoeffizienten (TCR)?
Detaillierte technische Daten, einschließlich des Temperaturkoeffizienten (TCR), der maximalen Spannungsfestigkeit und spezifischer Abmessungen, finden Sie im technischen Datenblatt (Datasheet) des jeweiligen Herstellers. Da dies ein generisches Bauteil ist, kann der Hersteller variieren. Bei Lan.de finden Sie zu jedem Produkt verlinkte Datenblätter, die alle relevanten Informationen enthalten.
