11W AXIAL 10 – Hochleistungs-Drahtwiderstand für anspruchsvolle Elektronikprojekte
Benötigen Sie eine zuverlässige Komponente zur präzisen Steuerung von Stromflüssen und zur effektiven Wärmeableitung in Ihren Schaltungen? Der 11W AXIAL 10 – Drahtwiderstand, axial, 11 W, 10 Ohm, 10% ist die ideale Lösung für Ingenieure, Hobbyisten und Profis, die Wert auf Langlebigkeit, Stabilität und exakte Leistung legen. Dieses Bauteil wurde speziell entwickelt, um den Herausforderungen anspruchsvoller Anwendungen gerecht zu werden, bei denen Standardwiderstände an ihre Grenzen stoßen.
Maximale Leistungsaufnahme und thermische Stabilität
Die herausragende Eigenschaft des 11W AXIAL 10 Drahtwiderstands liegt in seiner Fähigkeit, eine maximale Dauerbelastbarkeit von 11 Watt zu bewältigen. Dies ermöglicht den Einsatz in Stromversorgungen, Hochleistungsverstärkern, Lastwiderstandsanwendungen und anderen Schaltungen, die eine signifikante Verlustleistung erfordern. Dank der axialen Bauform und der robusten Drahtwicklung wird die entstehende Wärme effizient abgeleitet, was eine überlegene thermische Stabilität im Vergleich zu vielen anderen Widerstandstypen gewährleistet. Diese Stabilität ist entscheidend für die langfristige Zuverlässigkeit und die Vermeidung von thermisch bedingten Ausfällen.
Präzision und Toleranz für verlässliche Ergebnisse
Mit einem Nennwiderstand von 10 Ohm und einer engen Toleranz von 10% bietet der 11W AXIAL 10 eine hohe Präzision, die für kritische Schaltungsdesigns unerlässlich ist. Diese Genauigkeit stellt sicher, dass Ihre Schaltungen innerhalb der spezifizierten Parameter arbeiten und konsistente Ergebnisse liefern. Die 10%ige Toleranz ist für eine Vielzahl von Anwendungen ausreichend, bei denen absolute Milliohm-Präzision nicht zwingend erforderlich ist, aber dennoch eine zuverlässige Funktionalität gewährleistet sein muss. Für Anwendungen, die eine noch höhere Präzision erfordern, sind möglicherweise Widerstände mit geringerer Toleranzklassen wie 1% oder 5% die bessere Wahl, doch für viele industrielle und fortgeschrittene Hobby-Anwendungen ist diese Spezifikation ideal.
Vorteile des 11W AXIAL 10 – Drahtwiderstands
- Hohe Leistungskapazität: Die 11-Watt-Leistungsaufnahme ermöglicht den Einsatz in energieintensiven Schaltungen ohne Überlastungsgefahr.
- Thermische Belastbarkeit: Effiziente Wärmeableitung durch axiale Bauform und Drahtwicklung sorgt für stabilen Betrieb auch unter Last.
- Zuverlässige Präzision: 10 Ohm Widerstandswert mit 10% Toleranz für konsistente und vorhersehbare Schaltungsergebnisse.
- Robustheit und Langlebigkeit: Hochwertige Materialien und Konstruktion garantieren eine lange Lebensdauer.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von elektronischen Anwendungen, von Prototypen bis hin zu industriellen Systemen.
- Einfache Integration: Axiale Anschlussdrähte ermöglichen eine unkomplizierte Montage auf Leiterplatten und in Durchsteckmontage (Through-Hole Technology).
Technische Spezifikationen im Detail

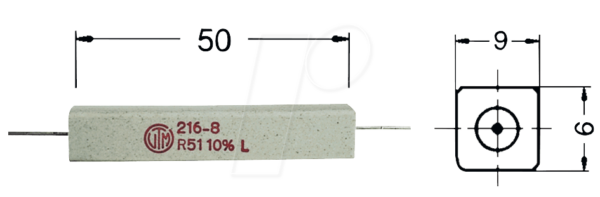

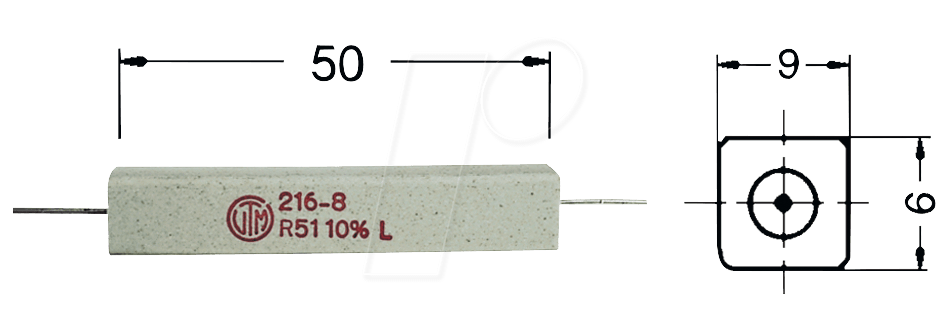

Der 11W AXIAL 10 ist ein axialer Drahtwiderstand, der sich durch seine Konstruktion auszeichnet. Das Widerstandselement besteht aus einer speziellen Legierung, die für ihre hohen spezifischen Widerstände und ihre Temperaturabhängigkeit optimiert ist. Diese Wicklung wird auf einen Keramikkörper aufgebracht, der nicht nur als Isolator dient, sondern auch maßgeblich zur Wärmeableitung beiträgt. Die äußere Ummantelung schützt die Wicklung vor mechanischer Beschädigung und Umwelteinflüssen. Die axialen Anschlüsse, oft aus verzinntem Kupfer oder ähnlichem leitfähigem Material gefertigt, ermöglichen eine feste mechanische und elektrische Verbindung.
Einsatzgebiete für den 11W AXIAL 10
Die Vielseitigkeit des 11W AXIAL 10 macht ihn zu einer wertvollen Komponente in zahlreichen elektronischen Bereichen. Typische Anwendungsfelder umfassen:
- Stromversorgungen: Als Lastwiderstand zur Simulation oder zur Entladung von Kondensatoren, zur Stromlimitierung oder als Teil von Spannungsregelschaltungen.
- Audio-Verstärker: In Ausgangsstufen oder als Teil von Filterkreisen, wo Leistung und Stabilität gefragt sind.
- Industrielle Steuerungen: Zur Begrenzung von Einschaltströmen, als Bremswiderstand in Motorsteuerungen oder in Prüfaufbauten.
- Labor und Entwicklung: Als zuverlässiges Bauteil für Prototypen und Versuchsschaltungen, bei denen exakte Leistungsparameter gefordert sind.
- Beleuchtungstechnik: In Hochleistungs-LED-Treibern oder als Teil von Lichtsteuerungen.
- Netzfilter: Zur Entkopplung und Entstörung in Netzteilen und anderen Stromversorgungseinheiten.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 11 W |
| Nennwiderstand | 10 Ω (Ohm) |
| Toleranz | 10% |
| Material des Widerstandselements | Hochleistungslegierung für optimale Leistung und geringen Temperaturkoeffizienten. Bietet eine ausbalancierte Kombination aus Widerstandswertstabilität und Wärmeableitung. |
| Gehäusematerial | Keramik mit hitzebeständiger, nicht brennbarer Beschichtung. Dient der Isolierung und der Unterstützung der Wärmeabfuhr. |
| Anschlussdrähte | Verzinnte Kupferdrähte für ausgezeichnete Lötbarkeit und geringen Übergangswiderstand. |
| Konstruktionsmerkmal | Axiale Drahtwicklung auf einem Keramikkörper, geschützt durch eine robuste äußere Ummantelung zur mechanischen und thermischen Beanspruchung. |
| Betriebstemperaturbereich | Speziell ausgelegt für einen breiten Temperaturbereich, um die Leistung auch unter wechselnden Umgebungsbedingungen zu gewährleisten. Die genauen Grenzen sind für den sicheren Betrieb unterhalb der maximalen Nennleistung zu beachten. |
| Anwendungsspektrum | Leistungsstarke Schaltkreise, Stromversorgungen, Audio-Anwendungen, industrielle Steuerungen, Laboraufbauten. |
FAQ – Häufig gestellte Fragen zu 11W AXIAL 10 – Drahtwiderstand, axial, 11 W, 10 Ohm, 10%
Was bedeutet die Bezeichnung „axial“ bei diesem Widerstand?
Die Bezeichnung „axial“ bezieht sich auf die Bauform des Widerstands. Die Anschlussdrähte sind auf beiden Stirnseiten des Widerstandskörpers angebracht und verlaufen parallel zur Längsachse des Bauteils. Diese Bauform ermöglicht eine einfache Montage auf Leiterplatten mittels Durchsteckmontage (Through-Hole Technology) und erleichtert die thermische Anbindung.
Ist der 11W AXIAL 10 für kontinuierliche 11 Watt Leistung ausgelegt?
Ja, der 11W AXIAL 10 ist für eine kontinuierliche Nennbelastbarkeit von 11 Watt ausgelegt. Es ist jedoch wichtig zu beachten, dass die maximale Leistungsaufnahme auch von der Umgebungstemperatur und der Belüftung der Schaltung abhängt. Bei hohen Umgebungstemperaturen oder unzureichender Kühlung kann die tatsächlich nutzbare Leistung reduziert sein.
Für welche Anwendungen ist die 10%ige Toleranz geeignet?
Eine Toleranz von 10% ist für eine Vielzahl von Standardanwendungen ausreichend, bei denen absolute Präzision nicht entscheidend ist, aber dennoch eine zuverlässige Funktion gewährleistet sein muss. Dazu gehören viele Stromversorgungen, Lastwiderstände, einfache Filterkreise und Anwendungen, bei denen der Widerstandswert zur Einstellung von Grundfunktionen dient und nicht zur hochpräzisen Signalverarbeitung.
Wie unterscheidet sich ein Drahtwiderstand von anderen Widerstandstypen?
Drahtwiderstände, wie der 11W AXIAL 10, zeichnen sich durch ihre hohe Leistungskapazität, gute thermische Eigenschaften und Langlebigkeit aus. Sie werden durch das Wickeln eines Widerstandsdrahtes auf einen Keramikkörper hergestellt. Dies macht sie ideal für Anwendungen mit höherer Leistung und Belastung, im Gegensatz zu Kohleschicht- oder Metallschichtwiderständen, die oft präziser, aber weniger belastbar sind.
Kann ich diesen Widerstand in meiner Hochfrequenzschaltung verwenden?
Axiale Drahtwiderstände sind im Allgemeinen für niederfrequente bis mittlere Frequenzen gut geeignet. Bei sehr hohen Frequenzen können parasitäre Effekte wie Induktivität und Kapazität eine Rolle spielen, die die Schaltungsfunktion beeinflussen können. Für kritische Hochfrequenzanwendungen sollten spezialisierte RF-Widerstände in Betracht gezogen werden.
Wie montiere ich den 11W AXIAL 10 korrekt auf einer Leiterplatte?
Der 11W AXIAL 10 ist für die Durchsteckmontage konzipiert. Stecken Sie die beiden axialen Anschlussdrähte durch die entsprechenden Löcher auf der Leiterplatte. Löten Sie die Drähte anschließend sorgfältig. Achten Sie darauf, dass der Widerstandskörper nicht direkt auf der Leiterplatte aufliegt, sondern einen kleinen Abstand für die Luftzirkulation hat, um die Wärmeableitung zu unterstützen.
Was passiert, wenn ich die Nennleistung des Widerstands überschreite?
Das Überschreiten der Nennleistung führt zu einer übermäßigen Erwärmung des Widerstands. Dies kann zu einer Beschädigung des Widerstandselements, einer permanenten Änderung des Widerstandswertes oder im schlimmsten Fall zu einem Ausfall des Bauteils durch Überhitzung und Durchbrennen führen. Es ist essenziell, die Leistungsaufnahme stets innerhalb der spezifizierten Grenzen zu halten.
