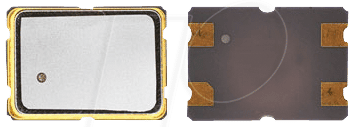

Hochpräziser Keramik-SMD-Quarz 10,0 MHz für anspruchsvolle Elektronikprojekte
Dieser 10,000000-MQ Keramik-SMD-Quarz mit einer Frequenz von 10,0 MHz und den kompakten Abmessungen 5x7x1,2mm ist die ideale Lösung für Entwickler und Ingenieure, die höchste Stabilität und Zuverlässigkeit in ihren Schaltungen benötigen. Er adressiert das kritische Bedürfnis nach einer präzisen und stabilen Taktgeberschaltung in modernen elektronischen Geräten, bei denen Standardlösungen an ihre Grenzen stoßen.
Überlegene Leistung und Stabilität: Warum dieser Quarz die erste Wahl ist
Im Vergleich zu herkömmlichen Quarzen bietet dieser Keramik-SMD-Quarz eine signifikant verbesserte Frequenzstabilität über einen breiten Temperaturbereich. Die keramische Kapselung schützt den empfindlichen Quarzkristall vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung, was zu einer verlängerten Lebensdauer und konstanter Leistung führt. Seine geringe Größe und die SMD-Bauform ermöglichen eine effiziente Bestückung auf Leiterplatten und minimieren den Platzbedarf, was ihn besonders attraktiv für kompakte und hochintegrierte Designs macht.
Optimierte Anwendungsvielfalt
Die Kernfunktionalität dieses Quarzes liegt in seiner Fähigkeit, als präziser Taktgeber für Mikrocontroller, FPGA-Systeme, Zeitgeberschaltungen, Audio-Prozessoren und Netzwerkgeräte zu dienen. Seine hohe Genauigkeit ist essenziell für Anwendungen, bei denen Jitter und Phasenrauschen minimiert werden müssen, um die Integrität von Datenströmen und die Präzision von Messungen zu gewährleisten. Die 10,0 MHz Frequenz ist ein gängiger Standard in vielen Kommunikations- und Steuerungsanwendungen, was diesen Quarz zu einer vielseitigen Komponente für eine breite Palette von Projekten macht.
Technische Spezifikationen und herausragende Merkmale
Die technische Auslegung dieses 10,000000-MQ Keramik-SMD-Quarzes ist auf maximale Leistung und Zuverlässigkeit optimiert. Die keramische Gehäusetechnologie bietet exzellente thermische Eigenschaften und eine geringe Empfindlichkeit gegenüber elektrischen Störungen. Die präzise gefertigte Quarzkristallresonator-Struktur sorgt für eine außergewöhnliche Frequenzgenauigkeit und einen niedrigen ESR (Equivalent Series Resistance), was für eine effiziente Schwingungserregung und eine geringe Leistungsaufnahme entscheidend ist.
Die Vorteile im Detail:
- Hervorragende Frequenzstabilität: Gewährleistet eine konstante und zuverlässige Taktung über einen weiten Temperaturbereich, unerlässlich für präzise Signalverarbeitung.
- Kompakte Bauform: Mit Abmessungen von 5x7x1,2mm eignet er sich perfekt für platzkritische SMD-Designs auf Leiterplatten.
- Robuste keramische Kapselung: Bietet Schutz vor Umwelteinflüssen wie Feuchtigkeit und mechanischen Belastungen, was die Lebensdauer erhöht.
- Geringer Jitter und Phasenrauschen: Minimiert Signalverzerrungen und ist somit ideal für Hochfrequenzanwendungen und Datenschnittstellen.
- Niedriger ESR: Sorgt für eine effiziente Schwingung und geringen Energieverbrauch.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für den professionellen Einsatz.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Frequenz | 10,0 MHz (typisch) |
| Gehäusetyp | SMD (Surface Mount Device) |
| Abmessungen (L x B x H) | 5,0 mm x 7,0 mm x 1,2 mm |
| Gehäusematerial | Keramik |
| Trimmungstoleranz | ±20 ppm (typisch) |
| Temperaturstabilität | ±20 ppm (-20°C bis +70°C) |
| Lastkapazität | 12 pF (typisch) |
| ESR (Equivalent Series Resistance) | 80 Ohm (maximal) |
| Betriebstemperaturbereich | -40°C bis +85°C |
Anwendungsbereiche und Einsatzmöglichkeiten
Der 10,000000-MQ Keramik-SMD-Quarz ist aufgrund seiner Präzision und Stabilität prädestiniert für den Einsatz in einer Vielzahl von anspruchsvollen elektronischen Applikationen:
- Kommunikationstechnik: Taktgenerierung für Funkmodule, WLAN-Chips, Bluetooth-Module und andere drahtlose Kommunikationssysteme, bei denen Frequenzgenauigkeit für die Datenübertragung entscheidend ist.
- Audio- und Videoverarbeitung: Präzise Taktgebung für Digital-Analog-Wandler (DACs) und Analog-Digital-Wandler (ADCs) zur Gewährleistung einer hohen Klang- und Bildqualität.
- Messtechnik: Als Referenztaktgeber in Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsmessgeräten, um genaue Messergebnisse zu erzielen.
- Industrielle Steuerungen: Zuverlässige Taktquelle für speicherprogrammierbare Steuerungen (SPS) und andere Automatisierungssysteme, die einen stabilen Betrieb erfordern.
- Embedded Systems: Taktversorgung für Mikrocontroller und Mikroprozessoren in einer breiten Palette von Produkten, von Konsumerelektronik bis hin zu industriellen Anwendungen.
- IoT-Geräte: Energieeffiziente und stabile Taktgebung für vernetzte Geräte, bei denen Zuverlässigkeit und geringer Stromverbrauch wichtig sind.
FAQ – Häufig gestellte Fragen zu 10,000000-MQ – Keramik-SMD-Quarz, 5x7x1,2mm, 10,0 MHz
Was bedeutet die Frequenzangabe von 10,0 MHz genau?
Die Frequenz von 10,0 MHz (Megahertz) gibt die Anzahl der Schwingungen pro Sekunde an, die der Quarzkristall erzeugt. Diese Frequenz dient als grundlegender Taktgeber für viele elektronische Schaltungen und bestimmt die Geschwindigkeit, mit der Operationen ausgeführt werden können.
Warum ist die keramische Kapselung vorteilhaft gegenüber Kunststoffgehäusen?
Keramische Gehäuse bieten eine überlegene Dichtigkeit und Beständigkeit gegen Feuchtigkeit und Umwelteinflüsse. Sie sind zudem thermisch stabiler und weniger anfällig für Spannungen, die durch Temperaturschwankungen entstehen können. Dies führt zu einer erhöhten Langzeitstabilität und Zuverlässigkeit des Quarzes.
Welchen Einfluss hat die Größe von 5x7x1,2mm auf die Anwendung?
Diese kompakten Abmessungen ermöglichen eine effiziente Bestückung auf modernen Leiterplatten mittels SMT-Verfahren (Surface Mount Technology). Sie reduzieren den benötigten Platz auf der Platine und sind daher ideal für die Entwicklung von miniaturisierten und hochintegrierten elektronischen Geräten.
Ist dieser Quarz für hochfrequente Anwendungen geeignet?
Ja, mit einer Frequenz von 10,0 MHz und den damit verbundenen technischen Spezifikationen wie geringem Jitter und ESR ist dieser Quarz gut für eine Vielzahl von hochfrequenten Anwendungen geeignet, insbesondere dort, wo eine präzise und stabile Taktung erforderlich ist.
Welche Art von Lastkapazität ist für diesen Quarz optimal?
Die typische Lastkapazität für diesen Quarz beträgt 12 pF. Die korrekte Auslegung der Lastkapazität in der Oszillatorschaltung ist entscheidend für die Erzielung der Nennfrequenz und einer stabilen Schwingung. Sie wird üblicherweise durch externe Kondensatoren in der Beschaltung des Quarzes erreicht.
Wie wird die Temperaturstabilität von ±20 ppm spezifiziert?
Die Angabe ±20 ppm (parts per million) bezieht sich auf die maximale Abweichung der Frequenz von ihrem Nennwert über den spezifizierten Temperaturbereich von -20°C bis +70°C. Eine geringere ppm-Zahl bedeutet eine höhere Frequenzstabilität.
Kann dieser Quarz auch in Umgebungen mit starken Temperaturschwankungen eingesetzt werden?
Obwohl der spezifizierte Betriebstemperaturbereich von -40°C bis +85°C groß ist, ist die Frequenzstabilität innerhalb dieses Bereichs nicht immer konstant. Für Anwendungen mit extremen Temperaturschwankungen und der Notwendigkeit höchster Präzision wird ein Quarzoszillator mit Temperaturkompensation oder eine spezielle Oven-Controlled Crystal Oscillator (OCXO) Komponente in Betracht gezogen werden müssen.
