Vielfalt und Auswahl: Entdecken Sie die Welt der 0402-Produkte
Kategorie 0402 umfasst eine breite Palette an elektronischen Komponenten, die sich durch ihre kompakte Bauform auszeichnen. Diese Bauteile sind essenziell für die Miniaturisierung moderner Elektronik und finden ihren Einsatz in nahezu allen technischen Geräten, von Consumer-Elektronik über Telekommunikationsinfrastruktur bis hin zu industriellen Steuerungen. Ob Sie auf der Suche nach Präzisionswiderständen für anspruchsvolle Schaltungen, Kondensatoren für Energiespeicheranwendungen oder Dioden für Signalverarbeitung sind – hier finden Sie die passenden Lösungen für Ihre spezifischen Anforderungen, sorgfältig ausgewählt für höchste Leistung und Zuverlässigkeit.
Kaufberatung: Worauf Sie bei 0402-Bauteilen achten sollten
Beim Kauf von Produkten der Kategorie 0402 ist eine detaillierte Betrachtung der technischen Spezifikationen unerlässlich, um eine optimale Funktion in Ihrer Anwendung zu gewährleisten. Beachten Sie vor allem die folgenden Kriterien:
- Toleranz: Für präzise Schaltungen ist eine geringe Toleranz bei Widerständen und Kondensatoren entscheidend. Werte unter 1% sind oft für anspruchsvolle Anwendungen erforderlich.
- Belastbarkeit/Leistungsklasse: Die maximale Leistung, die ein Bauteil dauerhaft aufnehmen kann, ist kritisch, um Überhitzung und Ausfall zu vermeiden. Dies ist besonders bei Widerständen relevant.
- Spannungsfestigkeit: Bei Kondensatoren und Dioden muss die maximale Betriebspannung deutlich über der in Ihrer Schaltung zu erwartenden Spannung liegen, um Durchschläge zu verhindern.
- Temperaturkoeffizient: Für Anwendungen mit variierenden Temperaturen ist ein geringer Temperaturkoeffizient von Bedeutung, um eine stabile Bauteilfunktion sicherzustellen.
- Bauform und Anschlussart: Die 0402-Größe (ca. 1,0 x 0,5 mm) ist für Surface-Mount-Technologie (SMT) optimiert. Stellen Sie sicher, dass Ihre Bestückungsanlage damit kompatibel ist.
- Material und Aufbau: Die Wahl des Dielektrikums bei Kondensatoren (z.B. Keramik Typ X7R, Y5V, C0G/NP0) oder des Widerstandsmaterials (z.B. Metallfilm, Kohleschicht) hat direkten Einfluss auf Eigenschaften wie Stabilität, Frequenzgang und Selbstresonanzfrequenz.
- Spezifische Normen und Zertifizierungen: Für sicherheitskritische Anwendungen oder bestimmte Branchen (z.B. Automotive, Medizintechnik) können spezielle Normen (z.B. AEC-Q200 für passive Bauteile) oder Umweltstandards (z.B. RoHS-Konformität) relevant sein.
- Hersteller und Qualitätsmerkmale: Renommierte Hersteller wie Murata, TDK, Yageo, Vishay oder KEMET stehen für hohe Qualität und Zuverlässigkeit. Achten Sie auf detaillierte Datenblätter und Produktgarantien.
Vergleichstabelle: Typische 0402-Bauteilklassen und ihre Eigenschaften
| Bauteiltyp | Hauptfunktion | Typische Parameter (Beispiele) | Anwendungsgebiete (Beispiele) | Wichtige Überlegungen |
|---|---|---|---|---|
| Widerstand (0402) | Stromlimitierung, Spannungsteilung, Lastwiderstand | Werte: 1 Ohm bis 10 MOhm Toleranz: ±0.1%, ±0.5%, ±1% Leistung: 1/16W, 1/32W Temperaturkoeffizient: ±50 ppm/°C bis ±200 ppm/°C | Signalverarbeitung, Bias-Schaltungen, Strommessung, Entkopplung | Präzision, Leistung, Stabilität bei Temperaturänderungen |
| Kondensator (0402) | Energiespeicherung, Filterung, Entkopplung, Zeitsteuerung | Kapazität: 0.1 pF bis 10 µF Spannungsfestigkeit: 6.3V bis 50V Toleranz: ±0.5pF, ±1pF, ±5%, ±10% Dielektrika: C0G/NP0, X7R, X5R, Y5V | Netzteile, Audioschaltungen, Hochfrequenzanwendungen, digitale Schaltungen | Kapazitätstoleranz, Spannungsfestigkeit, Temperaturstabilität des Dielektrikums, ESR (äquivalenter Serienwiderstand) |
| Induktivität (0402) | Speicherung von Energie im Magnetfeld, Filterung, Drosselwirkung | Induktivität: 1 nH bis 1 µH Strombelastbarkeit: bis zu 100mA Gleichstromwiderstand (DCR): < 1 Ohm | HF-Schaltungen, DC/DC-Wandler, Filterkreise | Nennstrom, DC-Widerstand, Selbstresonanzfrequenz (SRF) |
| Diode (0402) | Gleichrichtung, Signalbegrenzung, Schutzschaltungen, Gleichspannungswandlung | Typen: Schottky, Zener, Gleichrichter, ESD-Schutz Vorwärtsstrom: bis zu 200mA Rückwärtsspannung: bis zu 100V | Netzteile, Signalaufbereitung, HF-Detektion, Überspannungsschutz | Sperrspannung, Durchlassstrom, Schaltgeschwindigkeit, ESD-Festigkeit |
| LED (0402) | Lichtemission zur Anzeige oder Beleuchtung | Farben: Rot, Grün, Blau, Weiß, Gelb etc. Helligkeit: bis zu 100 mcd Vorwärtsspannung: 1.8V bis 3.3V | Statusanzeigen, Hintergrundbeleuchtung, kleine Beleuchtungsanwendungen | Farbreinheit, Helligkeit, Abstrahlwinkel, Energieeffizienz |
Technische Weiterentwicklung und Branchenstandards
Die Kategorie 0402 ist ein Paradebeispiel für die kontinuierliche Miniaturisierung in der Elektronikfertigung. Fortschritte in der Materialwissenschaft und Prozesstechnik ermöglichen immer kleinere und leistungsfähigere Bauteile, die den steigenden Anforderungen an Platzersparnis und Energieeffizienz gerecht werden. Bei Widerständen sehen wir zunehmend höhere Präzision und verbesserte thermische Eigenschaften, oft basierend auf dünnen Metallschichten oder speziellen Keramikmaterialien. Kondensatoren setzen vermehrt auf die Entwicklung dichterer Dielektrika, um höhere Kapazitäten bei gleicher Baugröße zu erzielen, wobei C0G/NP0-Keramiken für ihre außergewöhnliche Temperaturstabilität in Hochfrequenzanwendungen geschätzt werden. Die Einhaltung von Standards wie RoHS (Restriction of Hazardous Substances) und REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ist in diesem Sektor ebenso entscheidend wie die Zertifizierung nach Automobilstandards wie AEC-Q200, welche die Zuverlässigkeit und Robustheit unter extremen Bedingungen sicherstellt.
Häufig gestellte Fragen zu 0402
Was bedeutet die Größenangabe 0402 genau?

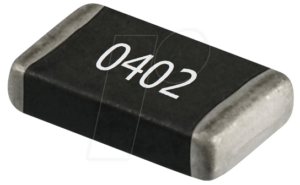

Die Bezeichnung 0402 bezieht sich auf die physischen Abmessungen des Bauteils in Zoll. Genauer gesagt bedeutet dies eine Länge von 0.04 Zoll und eine Breite von 0.02 Zoll, was ungefähr 1.0 mm x 0.5 mm entspricht. Diese äußerst geringen Abmessungen sind typisch für Oberflächenmontageteile (SMD).
Welche Vorteile bieten 0402-Bauteile gegenüber größeren Bauformen?
Die Hauptvorteile von 0402-Bauteilen liegen in ihrer extrem geringen Größe. Dies ermöglicht eine signifikante Reduzierung der Leiterplattengröße, eine höhere Bauteildichte und somit kompaktere sowie leichtere Endprodukte. Weiterhin können sich kürzere Leiterbahnen positiv auf die Signalintegrität und das Hochfrequenzverhalten auswirken.
Sind 0402-Bauteile für jede Anwendung geeignet?
Nein, 0402-Bauteile sind nicht für jede Anwendung universell geeignet. Ihre geringe Größe limitiert die maximale Leistung, Spannungsfestigkeit und Strombelastbarkeit im Vergleich zu größeren Bauformen. Für Hochleistungsanwendungen oder Situationen, die eine hohe Energieabfuhr erfordern, sind größere Bauteilgrößen oft die bessere Wahl. Sie eignen sich primär für Schaltungen mit geringen Leistungsanforderungen.
Wie wähle ich den richtigen Kondensatortyp in 0402-Bauform für meine Schaltung aus?
Die Wahl des Kondensatortyps hängt stark von der Funktion ab. Für Frequenzanwendungen und Filterung, bei denen Stabilität über einen weiten Temperaturbereich gefragt ist, sind C0G/NP0-Keramikkondensatoren die beste Wahl, allerdings bei geringeren Kapazitäten. Für Energiespeicher- und Entkopplungsanwendungen bieten X7R- oder X5R-Keramiken höhere Kapazitäten, sind aber temperaturabhängiger. Y5V-Kondensatoren bieten die höchsten Kapazitäten, sind aber am instabilsten gegenüber Temperatur und Spannung.
Worauf sollte ich bei der Handhabung und Bestückung von 0402-Bauteilen achten?
Aufgrund ihrer geringen Größe erfordern 0402-Bauteile spezielle Handhabungs- und Bestückungsprozesse. Automatisierte Bestückungsmaschinen mit präzisen Aufnahmesystemen sind unerlässlich. Manuelle Lötungen sind mit Standardwerkzeugen extrem schwierig und erfordern spezielle Lötspitzen und eine Vergrößerung. Eine sorgfältige Prozesskontrolle bei der Lotpastenapplikation und beim Reflow-Löten ist entscheidend, um Lötfehler wie Kurzschlüsse oder fehlerhafte Verbindungen zu vermeiden.
Gibt es spezielle Umweltaspekte bei der Auswahl von 0402-Bauteilen?
Ja, die Konformität mit Umweltrichtlinien wie RoHS und REACH ist bei elektronischen Bauteilen, einschließlich der 0402-Kategorie, von großer Bedeutung. Diese Richtlinien beschränken die Verwendung bestimmter gefährlicher Stoffe. Darüber hinaus spielt die thermische Belastbarkeit und das Potenzial zur Überhitzung, insbesondere bei Widerständen, eine Rolle für die Langlebigkeit und Sicherheit des Produkts.
Welche Hersteller sind für ihre Qualität im Bereich 0402-Bauteile bekannt?
Mehrere Hersteller haben sich durchweg durch hohe Qualität und Zuverlässigkeit im Bereich der 0402-Bauteile etabliert. Dazu gehören global agierende Unternehmen wie Murata, TDK, KEMET, Vishay, Yageo und Walsin Technology. Diese Hersteller bieten oft umfassende Datenblätter und unterstützen Kunden mit technischen Spezifikationen für anspruchsvolle Anwendungen.
