Präzise Spannungsregelung für anspruchsvolle Schaltungen: ZMY 18 DIO – Zenerdiode, 18 V, 1,3 W, Melf
Für Entwickler, Ingenieure und Technikbegeisterte, die eine zuverlässige und präzise Spannungsstabilisierung in ihren elektronischen Projekten benötigen, ist die ZMY 18 DIO – Zenerdiode mit einer Nennspannung von 18 V und einer Verlustleistung von 1,3 W die ideale Lösung. Dieses Bauteil behebt das Problem der unerwünschten Spannungsschwankungen, indem es eine konstante Ausgangsspannung gewährleistet, selbst bei variierenden Eingangsspannungen oder Lastströmen. Damit ist sie unverzichtbar für Schaltungen, die eine exakte und stabile Referenzspannung erfordern, wie beispielsweise in Stromversorgungen, Messgeräten oder analogen Signalverarbeitungskreisen.
Überlegene Leistung und Zuverlässigkeit: Warum ZMY 18 DIO die erste Wahl ist
Im Vergleich zu herkömmlichen Spannungsreglern oder einfacheren Dioden bietet die ZMY 18 DIO eine herausragende Kombination aus Präzision, Belastbarkeit und Langlebigkeit. Ihre spezifische Zener-Charakteristik sorgt für eine eng definierte Durchbruchspannung, die auch unter anspruchsvollen Betriebsbedingungen konstant bleibt. Die hohe Verlustleistung von 1,3 W ermöglicht den Einsatz in Anwendungen mit moderaten Stromanforderungen, ohne dass die Diode überhitzt oder ihre Leistung einbricht. Das Melf-Gehäuse (Metal Electrode Leadless Face) steht für Robustheit, exzellente thermische Eigenschaften und eine hohe mechanische Stabilität, was sie zu einer überlegenen Wahl für professionelle und industrielle Anwendungen macht, bei denen Zuverlässigkeit im Vordergrund steht.
Technische Spezifikationen und Merkmale
Die ZMY 18 DIO repräsentiert einen hochspezialisierten elektronischen Baustein, dessen Design auf maximale Effizienz und Zuverlässigkeit in der Spannungsstabilisierung abzielt. Die Kernkomponente ist die Zenerdiode, die durch Dotierung und spezielle Herstellungsverfahren eine definierte Rückwärtsspannung (Zener-Spannung) aufweist, bei der sie zu leiten beginnt und so die Spannung auf einem konstanten Niveau hält. Die angegebene Nennspannung von 18 V ist präzise eingestellt, um als stabile Referenz in vielen gängigen Schaltungskonfigurationen zu dienen.
Die Verlustleistung von 1,3 W ist ein entscheidender Faktor für die Auswahl der Zenerdiode. Sie gibt an, welche maximale Wärmeleistung die Diode unter Dauerbetrieb unbeschadet abführen kann. Eine höhere Verlustleistung bedeutet eine größere Flexibilität bei der Strombelastung, ohne dass es zu einem Leistungsabfall oder einer Schädigung des Bauteils kommt. Dies ist besonders wichtig in Anwendungen, wo der Stromfluss schwanken kann oder die Diode als Schutzkomponente fungiert.

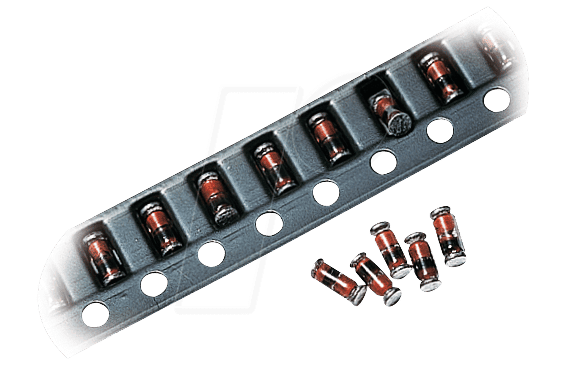

Das Melf-Gehäuse ist ein Synonym für fortschrittliche Gehäusetechnologie bei diskreten Halbleiterbauelementen. Im Gegensatz zu bedrahteten Varianten bietet das Melf-Gehäuse eine zylindrische Form ohne externe Anschlussdrähte. Stattdessen sind die Anschlüsse direkt in das Gehäuse integriert und schließen plan mit der Oberfläche ab. Dies ermöglicht eine automatische Bestückung auf Leiterplatten mit hoher Dichte und verbessert die mechanische Integrität der Lötverbindungen. Darüber hinaus zeichnet sich das Melf-Gehäuse durch hervorragende thermische Ableitungseigenschaften aus, was zu einer geringeren Betriebstemperatur der Diode führt und somit zu einer erhöhten Lebensdauer und Zuverlässigkeit beiträgt. Die reduzierte Baugröße und die gleichmäßige Wärmeableitung sind entscheidende Vorteile gegenüber älteren Gehäusetypen.
Vorteile der ZMY 18 DIO – Zenerdiode
- Präzise Spannungsstabilisierung: Gewährleistet eine konstante Ausgangsspannung von 18 V, ideal für empfindliche Schaltungen und präzise Messungen.
- Hohe Verlustleistung: Mit 1,3 W kann die Diode moderate Stromlasten zuverlässig handhaben, was Überhitzung verhindert und die Lebensdauer verlängert.
- Robustes Melf-Gehäuse: Bietet exzellente mechanische Stabilität, hervorragende thermische Eigenschaften und eine hohe Zuverlässigkeit im Dauerbetrieb.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Spannungsregelung, als Referenzspannung, Überspannungsschutz und in diversen analogen Schaltungen.
- Effiziente Wärmeableitung: Das Melf-Design ermöglicht eine effektive Abfuhr von Wärme, was die Betriebssicherheit und Langlebigkeit erhöht.
- Kompakte Bauform: Das drahtlose Gehäuse erleichtert die Integration in platzkritische Designs und unterstützt automatische Bestückungsprozesse.
- Langfristige Stabilität: Hochwertige Materialien und präzise Fertigung garantieren eine gleichbleibende Performance über einen langen Zeitraum.
Detaillierte Produktdaten und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Zenerdiode |
| Modellbezeichnung | ZMY 18 DIO |
| Nennspannung (Zener-Spannung) | 18 V |
| Maximale Verlustleistung | 1,3 W |
| Gehäusetyp | Melf (Metal Electrode Leadless Face) |
| Gehäusematerial | Glas-Silizium-Verbundwerkstoff mit metallisierten Anschlüssen |
| Montageart | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | -55 °C bis +175 °C |
| Spannungs-/Stromkennlinie | Charakteristisch steiler Knickpunkt bei 18 V im Rückwärtsbetrieb zur präzisen Spannungsstabilisierung. |
| Anwendungsfokus | Präzise Spannungsregelung, Referenzspannungsgenerierung, Begrenzungsschaltungen, Schutzschaltungen. |
Anwendungsgebiete der ZMY 18 DIO – Zenerdiode
Die ZMY 18 DIO – Zenerdiode ist ein vielseitiges Bauteil, dessen präzise Spannungsregelungseigenschaften sie für eine breite Palette anspruchsvoller elektronischer Anwendungen prädestinieren. Ihr primärer Einsatzbereich liegt in der stabilen Referenzspannungserzeugung. In Präzisionsmessgeräten, Oszilloskopen oder Datenloggern ist eine exakte und störungsfreie Referenzspannung unerlässlich, um genaue Messergebnisse zu gewährleisten. Die 18-V-Zenerdiode liefert hierfür die notwendige Grundlage.
Ein weiterer wichtiger Anwendungsfall ist die Spannungsstabilisierung in Netzteilen und Stromversorgungen. Insbesondere in Schaltungen, die empfindliche Komponenten versorgen, können Schwankungen der Eingangsspannung zu Fehlfunktionen oder gar Beschädigungen führen. Die ZMY 18 DIO wirkt hier als aktive Komponente, die die Ausgangsspannung auf konstanten 18 V hält und so eine zuverlässige Stromversorgung sicherstellt.
Darüber hinaus findet die Zenerdiode breite Anwendung als Überspannungsschutz. Sie kann so geschaltet werden, dass sie bei Erreichen einer definierten Spannungsschwelle leitend wird und somit eine nachgeschaltete Schaltung vor schädlichen Spannungsspitzen schützt. Dies ist besonders relevant in industriellen Umgebungen oder bei der Anbindung von Geräten an externe Schnittstellen, wo transienten Überspannungen auftreten können.
In der analogen Signalverarbeitung, beispielsweise in Audio-Vorverstärkern oder Operationsverstärker-Schaltungen, kann die Zenerdiode zur Begrenzung von Signalpegeln oder zur Einstellung von Arbeitspunkten eingesetzt werden. Die präzise Durchbruchspannung ermöglicht eine fein abgestimmte Kontrolle über das Verhalten analoger Signale. Das robuste Melf-Gehäuse trägt zusätzlich zur Zuverlässigkeit in anspruchsvollen Umgebungen bei, wo Vibrationen, Temperaturschwankungen oder eine hohe Umgebungsfeuchte herrschen können.
FAQ – Häufig gestellte Fragen zu ZMY 18 DIO – Zenerdiode, 18 V, 1,3 W, Melf
Was ist der Hauptvorteil der ZMY 18 DIO gegenüber einer Standarddiode?
Der Hauptvorteil der ZMY 18 DIO gegenüber einer Standarddiode liegt in ihrer Fähigkeit, eine präzise und stabile Spannung im Rückwärtsbetrieb zu halten, sobald die Zener-Spannung von 18 V erreicht ist. Eine Standarddiode ist primär für den Gleichrichterbetrieb konzipiert und bietet keine vergleichbare Spannungsstabilisierung.
Kann die ZMY 18 DIO als Ersatz für andere 18-V-Zenerdioden verwendet werden?
Ja, sofern die spezifizierte Verlustleistung von 1,3 W und das Melf-Gehäuse für Ihre Anwendung geeignet sind, kann die ZMY 18 DIO als direkter Ersatz für andere 18-V-Zenerdioden dienen. Es ist jedoch immer ratsam, die genauen Spezifikationen Ihrer Schaltung zu prüfen, um eine optimale Kompatibilität sicherzustellen.
Ist die ZMY 18 DIO für hohe Frequenzen geeignet?
Zenerdioden sind generell für Gleich- und niedrige Frequenzen optimiert. Während die ZMY 18 DIO bei moderaten Frequenzen noch gute Ergebnisse liefern kann, sind für sehr hohe Frequenzanwendungen (im MHz-Bereich und darüber) spezielle Zenerdioden oder andere Spannungsregler mit geringerer parasitischer Kapazität zu bevorzugen.
Wie wird die Zener-Spannung von 18 V aufrechterhalten?
Die Zener-Spannung von 18 V wird durch den spezifischen PN-Übergang der Diode und den Dotierungsprozess aufrechterhalten. Wenn die angelegte Spannung im Rückwärtsbetrieb die Zener-Spannung überschreitet, beginnt die Diode zu leiten und begrenzt die Spannung durch den Fluss von elektrischem Strom auf etwa 18 V. Die Verlustleistung von 1,3 W bestimmt, wie viel Strom dabei maximal fließen kann.
Welche Vorteile bietet das Melf-Gehäuse gegenüber einem TO-92-Gehäuse?
Das Melf-Gehäuse bietet signifikante Vorteile gegenüber einem TO-92-Gehäuse. Es ist robuster, bietet eine deutlich bessere thermische Ableitung, was zu geringeren Betriebstemperaturen und höherer Zuverlässigkeit führt, und ermöglicht eine effizientere automatische Bestückung auf Leiterplatten aufgrund seiner kompakten, drahtlosen Bauform.
Ist die ZMY 18 DIO für den Einsatz in automobiles Umgebungen geeignet?
Mit ihrem weiten Betriebstemperaturbereich von -55 °C bis +175 °C und dem robusten Melf-Gehäuse ist die ZMY 18 DIO generell gut für anspruchsvolle Umgebungen geeignet, einschließlich automobiler Anwendungen, wo Temperaturschwankungen und Vibrationen typisch sind. Dennoch sollten spezifische Automotive-Qualifizierungen für sicherheitskritische Systeme stets berücksichtigt werden.
Wie kann ich die ZMY 18 DIO in meiner Schaltung am besten implementieren?
Die ZMY 18 DIO wird typischerweise in Sperrrichtung in Ihre Schaltung integriert. Sie wird parallel zur zu schützenden oder zu regelnden Last geschaltet. Ein Vorwiderstand ist notwendig, um den Strom durch die Zenerdiode zu begrenzen und sicherzustellen, dass sie im optimalen Arbeitsbereich arbeitet. Die genaue Dimensionierung des Vorwiderstands hängt von der Eingangsspannung und dem Laststrom ab.
