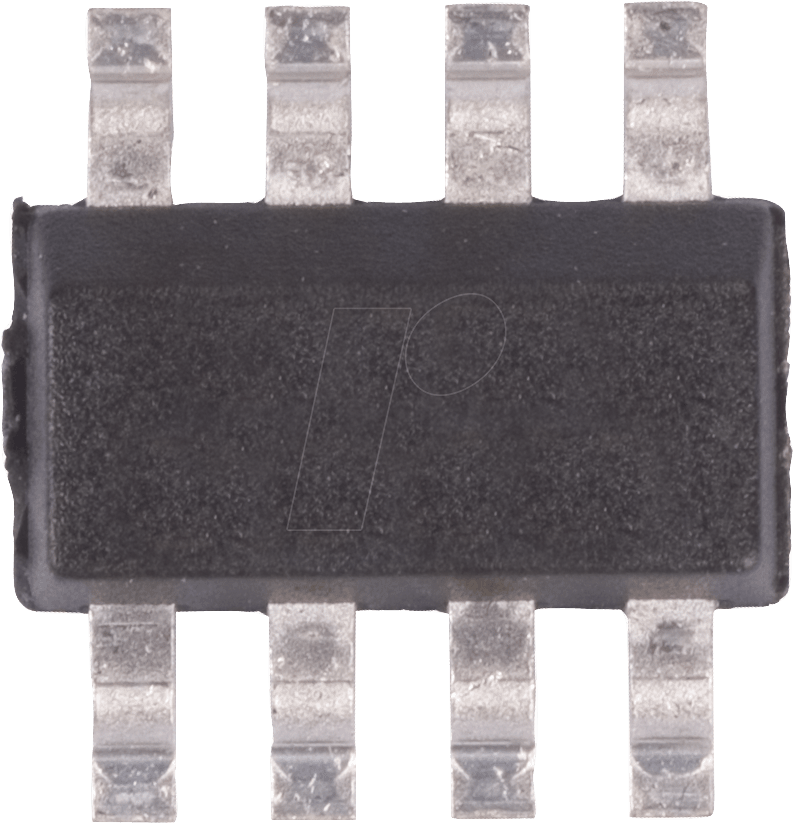

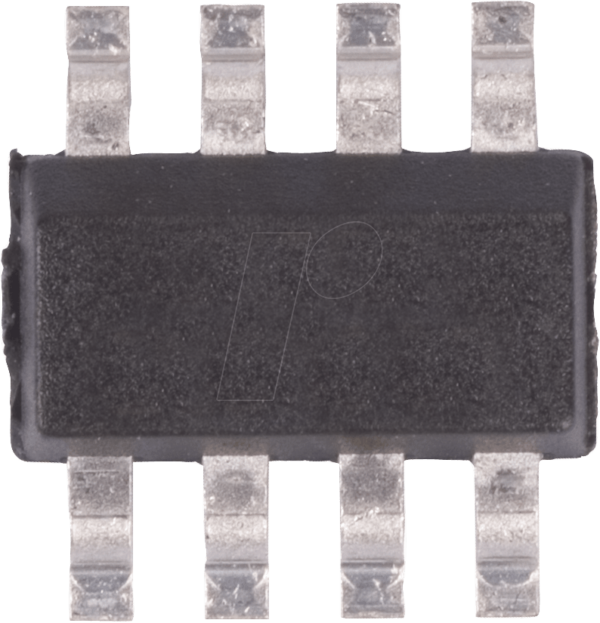

ZDT 749 TA – Bipolartransistor, PNP, 25V, 2A, 2,75W, SM8: Ihre Lösung für präzise Schaltungen
Der ZDT 749 TA – ein leistungsstarker PNP-Bipolartransistor – ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die nach einer zuverlässigen und präzisen Schalt- und Verstärkerkomponente für anspruchsvolle Elektronikprojekte suchen. Wenn Sie eine exakte Steuerung von Strömen und Spannungen in Ihrer Schaltung benötigen und eine Komponente, die auch unter Last stabil und effizient arbeitet, bietet der ZDT 749 TA eine überlegene Performance gegenüber Standardlösungen.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu weniger spezifizierten Transistoren zeichnet sich der ZDT 749 TA durch seine sorgfältig ausgewählten Materialen und präzise Fertigung aus. Diese Faktoren ermöglichen eine höhere Belastbarkeit, geringere Verlustleistung und eine konsistentere Leistung über einen breiten Temperaturbereich. Die PNP-Technologie sorgt für eine intuitive Steuerung durch negative Spannungen, was in vielen Designs von Vorteil ist.
Hauptvorteile des ZDT 749 TA
- Hohe Strombelastbarkeit: Mit einer maximalen Stromstärke von 2A ist dieser Transistor für eine Vielzahl von Anwendungen geeignet, die mehr als einfache Signalverarbeitung erfordern.
- Stabile Spannungsfestigkeit: Die 25V Spannungsfestigkeit bietet einen ausreichenden Spielraum für typische Niedervolt- und Mittelspannungsanwendungen, was das Risiko von Durchschlägen minimiert.
- Effiziente Leistungsdissipation: Die maximale Verlustleistung von 2,75W ermöglicht einen Betrieb, bei dem Wärmeentwicklung kontrolliert bleibt, was die Langlebigkeit und Zuverlässigkeit der Schaltung erhöht.
- PNP-Charakteristik: Die PNP-Konfiguration ist in vielen Schaltungen, wie z.B. in invertierenden Verstärkern oder als Lastschalter, essentiell und erleichtert das Design komplexer Schaltungen.
- Kompaktes SM8-Gehäuse: Das SM8-Gehäuse bietet eine gute thermische Anbindung und ermöglicht eine platzsparende Montage auf Leiterplatten, was besonders in kompakten Geräten von Vorteil ist.
- Präzise Schaltcharakteristik: Die Transistoren werden nach strengen Spezifikationen gefertigt, um eine gleichmäßige und vorhersagbare Schalthysterese und Verstärkungsfaktoren zu gewährleisten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 25V |
| Maximaler Kollektorstrom (IC) | 2A |
| Maximale Verlustleistung (PD) | 2,75W |
| Gehäusetyp | SM8 |
| HFE (DC Current Gain) | Typische Werte im Bereich von 100-300, abhängig von Strom und Spannung. Bietet eine solide Verstärkung für die meisten Anwendungen. |
| Schaltgeschwindigkeit | Optimiert für schnelle Schaltanwendungen, mit typischen Schaltzeiten im Nanosekundenbereich, geeignet für PWM-Schaltungen und schnelle Trigger. |
| Betriebstemperaturbereich | Breit, typischerweise von -55°C bis +150°C, gewährleistet Zuverlässigkeit unter extremen Bedingungen. |
Anwendungsgebiete des ZDT 749 TA
Der ZDT 749 TA ist eine vielseitige Komponente, die in zahlreichen elektronischen Systemen zum Einsatz kommt. Seine robusten Spezifikationen prädestinieren ihn für:
- Leistungsregler und Spannungsregelschaltungen: Zur präzisen Steuerung von Ausgangsspannungen in Netzgeräten und Stromversorgungen.
- Motorsteuerungen: Als Schalter für Gleichstrommotoren, insbesondere in Anwendungen, die eine höhere Stromversorgung erfordern als einfache Logikpegel.
- Audio-Verstärkerstufen: Insbesondere in Ausgangsstufen, wo eine kontrollierte Stromversorgung und lineare Verstärkung benötigt wird.
- Schaltnetzteile (SMPS): Als Schlüsselschaltelement in topologies wie dem Buck- oder Boost-Konverter, wo hohe Effizienz und schnelle Schaltfrequenzen gefordert sind.
- Signalgeneratoren und Oszillatoren: Zur Erzeugung und Verstärkung von elektronischen Signalen mit hoher Präzision.
- Industrielle Automatisierung: In Steuerungsmodulen und Relaisansteuerungen, wo Zuverlässigkeit unter rauen Umgebungsbedingungen entscheidend ist.
- DIY-Elektronikprojekte: Für ambitionierte Bastler, die leistungsfähige und stabile Komponenten für ihre Kreationen suchen.
Die Semantik hinter dem SM8-Gehäuse
Das SM8-Gehäuse, auch bekannt als SOT-89 oder TO-243AA, ist eine dreibeinige Oberflächenmontage-Technologie, die für ihre gute thermische Leistung und mechanische Robustheit bekannt ist. Die drei Anschlüsse (Basis, Kollektor, Emitter bei einem Bipolartransistor) sind so konzipiert, dass sie eine effiziente Wärmeabfuhr vom Halbleiterchip an die Leiterplatte und die Umgebungsluft ermöglichen. Dies ist entscheidend für die Aufrechterhaltung der Leistungsgrenzen des Transistors, insbesondere bei höheren Stromstärken und Verlustleistungen wie dem ZDT 749 TA mit seinen 2,75W.
Warum ZDT 749 TA über Standard-Transistoren hinausgeht
Der ZDT 749 TA ist nicht einfach nur ein weiterer PNP-Transistor. Seine Leistungswerte – 25V Spannungsfestigkeit und 2A Strombelastbarkeit – platzieren ihn in einer Klasse, die deutlich über den durchschnittlichen Kleinsignaltransistoren liegt. Die Kombination dieser Parameter mit einer garantierten maximalen Verlustleistung von 2,75W deutet auf eine sorgfältige Materialwahl und optimierte Fertigungsprozesse hin. Dies bedeutet für Sie als Anwender eine geringere Wahrscheinlichkeit von Überlastungsschäden, eine stabilere und vorhersagbare Schaltungsperformance und eine längere Lebensdauer Ihrer elektronischen Geräte. Standardlösungen würden hier oft an ihre Grenzen stoßen, was zu instabilem Verhalten oder im schlimmsten Fall zum Ausfall führt.
FAQ – Häufig gestellte Fragen zu ZDT 749 TA – Bipolartransistor, PNP, 25V, 2A, 2,75W, SM8
Welche Art von Anwendungen sind am besten für den ZDT 749 TA geeignet?
Der ZDT 749 TA eignet sich hervorragend für Anwendungen, die eine präzise Strom- und Spannungssteuerung erfordern, wie z.B. Leistungsregler, Motorsteuerungen, Audio-Verstärkerstufen und Schaltnetzteile. Seine Fähigkeit, 2A Strom zu schalten und 25V zu handhaben, macht ihn zu einer robusten Wahl für anspruchsvollere Schaltungen.
Was bedeutet PNP-Technologie im Kontext dieses Transistors?
PNP steht für die Halbleiterschichtung (Phosphor, Nickel, Phosphor). Ein PNP-Transistor schaltet oder verstärkt Strom, wenn eine negative Spannung an seiner Basis im Verhältnis zum Emitter angelegt wird. Dies ist eine der beiden grundlegenden Konfigurationen für Bipolartransistoren und oft intuitiv für bestimmte Schaltungsdesigns, wie z.B. das Ansteuern von Lasten, die auf Masse geschaltet werden.
Ist der ZDT 749 TA für Hochfrequenzanwendungen geeignet?
Während der ZDT 749 TA für eine Vielzahl von Schaltanwendungen optimiert ist, liegt sein primärer Fokus auf mittleren bis höheren Stromanwendungen. Für extrem hohe Frequenzen im Gigahertz-Bereich sind spezialisierte Hochfrequenztransistoren besser geeignet. Der ZDT 749 TA ist jedoch gut für Frequenzen im Kilohertz- bis niedrigen Megahertz-Bereich geeignet, wie sie in vielen Schaltnetzteilen oder Audioanwendungen üblich sind.
Wie wichtig ist das SM8-Gehäuse für die Leistung des Transistors?
Das SM8-Gehäuse ist entscheidend, da es eine effektive Wärmeableitung ermöglicht. Mit einer maximalen Verlustleistung von 2,75W kann der Transistor Wärme entwickeln. Das SM8-Gehäuse, als Oberflächenmontage-Technologie, sorgt dafür, dass diese Wärme effizient von der Leiterplatte abgeführt wird, was die Betriebstemperatur des Transistors niedrig hält und seine Lebensdauer und Zuverlässigkeit gewährleistet.
Kann ich den ZDT 749 TA als direkten Ersatz für andere PNP-Transistoren verwenden?
Ob der ZDT 749 TA als direkter Ersatz dienen kann, hängt stark von den spezifischen Spezifikationen des zu ersetzenden Transistors ab. Der ZDT 749 TA bietet höhere Strom- und Spannungsfestigkeit als viele Standardtransistoren. Stellen Sie sicher, dass alle elektrischen Parameter (Spannung, Strom, Verlustleistung, Verstärkungsfaktor) sowie das Gehäuse mit Ihrer Anwendung kompatibel sind, bevor Sie einen Austausch vornehmen.
Welche Art von Kühlung wird für den ZDT 749 TA empfohlen?
Für den ZDT 749 TA im SM8-Gehäuse wird standardmäßig keine zusätzliche Kühlung über die Leiterplatte hinaus benötigt, solange die Betriebsbedingungen innerhalb der spezifizierten Grenzen liegen. Bei maximaler Belastung oder in Umgebungen mit erhöhter Umgebungstemperatur kann jedoch die Verwendung einer größeren Kupferfläche auf der Leiterplatte oder sogar eines kleinen Kühlkörpers in Betracht gezogen werden, um die thermische Leistung zu optimieren und die Lebensdauer zu maximieren.
Woher weiß ich, ob der ZDT 749 TA für mein Projekt geeignet ist?
Um die Eignung zu beurteilen, vergleichen Sie die elektrischen Anforderungen Ihres Projekts mit den Spezifikationen des ZDT 749 TA. Achten Sie insbesondere auf die benötigte Spannungsfestigkeit, den maximalen Strom, die erwartete Verlustleistung und die Anforderungen an die Schaltgeschwindigkeit. Wenn diese Parameter gut mit den Werten des ZDT 749 TA übereinstimmen, ist er wahrscheinlich eine ausgezeichnete Wahl. Konsultieren Sie im Zweifelsfall das Datenblatt des Transistors und das Design Ihres Projekts.
