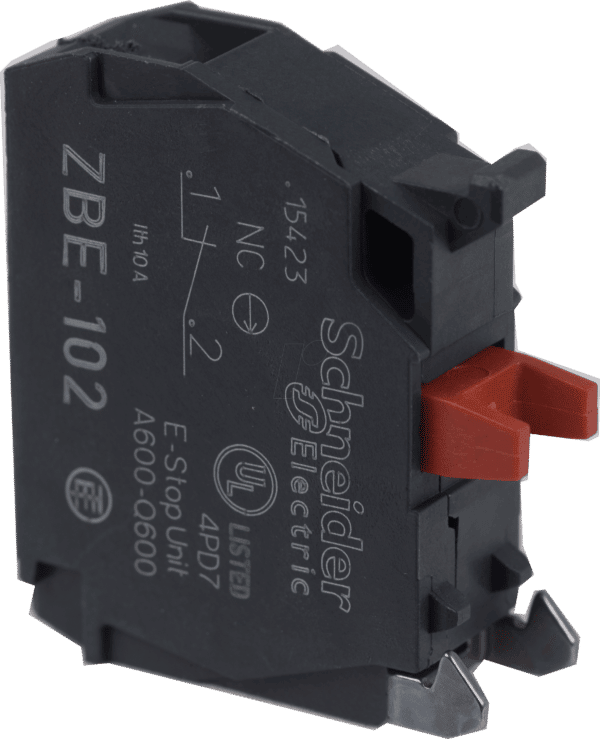

ZBE102 – Hilfsschalterblock für XB4, XB5: Zuverlässige Schaltzustandsüberwachung für Ihre Industrieanwendungen
Der ZBE102 Hilfsschalterblock mit einem Öffnerkontakt ist die ideale Lösung für alle, die eine präzise und zuverlässige Rückmeldung über den Schaltzustand ihrer XB4 und XB5 Schaltelemente benötigen. Ob in komplexen Steuerungssystemen, Sicherheitskreisen oder zur Zustandsüberwachung von Maschinen – dieser Komponente garantiert eine lückenlose Informationsweitergabe und beugt Ausfällen vor, indem er frühzeitig potenzielle Probleme identifiziert.
Maximale Zuverlässigkeit und Präzision für kritische Anwendungen
In industriellen Umgebungen sind Ausfallzeiten kostspielig und können die Sicherheit gefährden. Der ZBE102 Hilfsschalterblock wurde entwickelt, um genau diese Risiken zu minimieren. Durch seine robuste Bauweise und die hochwertige Kontakteinheit stellt er sicher, dass selbst unter anspruchsvollen Betriebsbedingungen eine zuverlässige Signalübertragung gewährleistet ist. Die einfache Montage und Integration in bestehende XB4 und XB5 Schaltkreise machen ihn zu einer effizienten Ergänzung für Ihre Anlagen.
Der ZBE102 im Detail: Konstruktion und Funktionalität
Der ZBE102 ist ein einpoliger Hilfsschalterblock, der speziell für die Anbindung an die bewährten XB4 und XB5 Baureihen von Schaltelementen konzipiert ist. Seine Kernfunktion besteht darin, den Betätigungszustand eines Schalters, Tasters oder Wahlhebels in ein elektrisches Signal umzuwandeln. Dieses Signal kann dann zur Steuerung weiterer Geräte, zur Anzeige des Zustands oder zur Auslösung von Schutzfunktionen verwendet werden.
Der hier beschriebene Block verfügt über einen Öffnerkontakt (NC – Normally Closed). Das bedeutet, dass der Kontakt im Ruhezustand geschlossen ist und erst dann unterbrochen wird, wenn das angeschlossene Schaltelement betätigt wird. Diese Konfiguration ist besonders nützlich für:
- Sicherheitskreisüberwachung: Wenn ein Schutzelement (z.B. eine Schutzhaube) geöffnet wird, unterbricht der NC-Kontakt den Stromkreis und stoppt die Maschine sicher.
- Zustandsanzeige: Ein geschlossener NC-Kontakt kann anzeigen, dass sich ein Mechanismus in seiner Ausgangsposition befindet.
- Alarmierung: Das Öffnen des Kontakts kann als Auslöser für einen Alarm dienen, um auf eine Zustandsänderung hinzuweisen.
Die einfache mechanische Kopplung mit dem Betätigungselement sorgt für eine direkte und verlustfreie Übertragung der Betätigungskraft auf den Schalter. Die hochwertige Materialauswahl und die präzise Fertigung garantieren eine lange Lebensdauer und eine hohe Schaltfrequenz, selbst unter rauen Umgebungsbedingungen.
Vorteile des ZBE102 – Überlegene Wahl für Ihre Infrastruktur
Warum sollten Sie sich für den ZBE102 entscheiden? Die Antwort liegt in der Kombination aus Zuverlässigkeit, Kompatibilität und intelligenter Funktionalität:
- Nahtlose Integration: Perfekt abgestimmt auf die populären XB4 und XB5 Schaltelementserien, was eine problemlose Montage und Funktionalität ohne zusätzliche Adapter oder Anpassungen ermöglicht.
- Präzise Signalübertragung: Der einzelne Öffnerkontakt liefert ein klares und eindeutiges Signal über den Schaltzustand, was Fehlinterpretationen oder fehlerhafte Steuerungslogiken verhindert.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die Beständigkeit gegen mechanische Beanspruchung, Vibrationen und Umwelteinflüsse wie Staub und Feuchtigkeit (entsprechend der Schutzart des Schaltelements) bieten.
- Hohe Schaltleistung: Ausgelegt für eine Vielzahl von Schaltzyklen, um auch in anspruchsvollen Anwendungen eine langfristige Einsatzbereitschaft zu gewährleisten.
- Kosteneffizienz: Bietet eine kostengünstige Lösung zur Erweiterung der Funktionalität von Schaltelementen, ohne die Notwendigkeit teurerer, spezialisierter Komponenten.
- Sicherheit durch Konformität: Erfüllt relevante industrielle Normen und Standards, was eine sichere und konforme Integration in Ihre Anlagen ermöglicht.
- Erweiterung der Schaltlogik: Ermöglicht die Implementierung komplexerer Steuerungs- und Überwachungsfunktionen, die über die reine Ein/Aus-Schaltung hinausgehen.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | ZBE102 |
| Anzahl der Kontakte | 1 Öffner (NC) |
| Kompatibilität | Schneider Electric XB4, XB5 Serie |
| Betätigungsart | Mechanisch, gekoppelt mit Schaltelement |
| Kontaktmaterial | Hochwertige Legierung für optimale Leitfähigkeit und Langlebigkeit |
| Isolationsspannung (Ui) | Gemäß Spezifikation der XB4/XB5 Serie (typisch 690V) |
| Bemessungsbetriebsstrom (Ie) | Gemäß Spezifikation der XB4/XB5 Serie (z.B. 6A bei 230V AC-15) |
| Schutzart (mit Schaltelement) | Typischerweise IP66 / IP67 / IP69K je nach Anbaugerät |
| Betriebstemperaturbereich | (-25 °C bis +70 °C) |
| Montage | Einfaches Klick-System an der Rückseite von XB4/XB5 Schaltelementen |
| Lebensdauer (mechanisch) | Bis zu 1.000.000 Schaltspiele |
| Lebensdauer (elektrisch) | Abhängig von Last und Schaltfrequenz, aber für industrielle Anwendungen optimiert |
Einsatzgebiete und Anwendungsbereiche des ZBE102
Der ZBE102 Hilfsschalterblock findet breite Anwendung in nahezu allen Bereichen der industriellen Automatisierung und Steuerungstechnik. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Bestandteil für:
- Maschinenbau: Zur Überwachung von Schutzvorrichtungen, Positionsschaltern, Not-Aus-Kreisen und zur Rückmeldung von Betriebszuständen.
- Schaltschrankbau: Zur Signalisierung von Zuständen innerhalb komplexer Steuerungs- und Verteilungssysteme.
- Automatisierungstechnik: Integration in speicherprogrammierbare Steuerungen (SPS) zur Erfassung von Eingangssignalen.
- Gebäudeautomation: Zur Überwachung von Klappen, Ventilen oder sicherheitsrelevanten Schaltern.
- Prozessindustrie: In Umgebungen, wo präzise Zustandsinformationen für die Prozessführung unerlässlich sind.
- Sicherheitstechnik: Als Teil von Sicherheitsschaltkreisen, die bei bestimmten Ereignissen eine sofortige Abschaltung erfordern.
Die Möglichkeit, den Schaltzustand eines Hauptschaltelements (wie eines Tasters oder Wahlhebels) in ein elektrisches Signal zu wandeln, eröffnet vielfältige Möglichkeiten zur Automatisierung und Prozessoptimierung. Der Öffnerkontakt ist dabei besonders für sicherheitsgerichtete Anwendungen prädestiniert, bei denen eine Unterbrechung eines Stromkreises eine kritische Funktion auslöst.
FAQ – Häufig gestellte Fragen zu ZBE102 – Hilfsschalterblock für XB4, XB5, 1 Öffner
Ist der ZBE102 mit allen Schaltelementen der XB4 und XB5 Serie kompatibel?
Ja, der ZBE102 ist speziell für die nahtlose Integration mit den Schaltelementen der Schneider Electric XB4 und XB5 Serien konzipiert. Seine mechanische und elektrische Schnittstelle ist darauf ausgelegt, perfekt mit diesen Baureihen zu funktionieren.
Welche Art von Kontakt bietet der ZBE102?
Der ZBE102 verfügt über einen Öffnerkontakt (NC – Normally Closed). Das bedeutet, dass der Kontakt im Ruhezustand geschlossen ist und erst dann geöffnet wird, wenn das zugehörige Schaltelement betätigt wird.
Wie wird der ZBE102 montiert?
Die Montage ist denkbar einfach und erfolgt typischerweise durch ein Klick-System an der Rückseite des Schaltelements. Es sind keine speziellen Werkzeuge oder komplexen Installationsschritte erforderlich.
Kann der ZBE102 in Umgebungen mit Staub oder Feuchtigkeit eingesetzt werden?
Die Schutzart des ZBE102 selbst ist nicht isoliert zu betrachten. In Verbindung mit den dafür ausgelegten XB4 oder XB5 Schaltelementen kann eine hohe Schutzart wie IP66, IP67 oder sogar IP69K erreicht werden, was einen Einsatz unter widrigen Umgebungsbedingungen ermöglicht.
Welche elektrischen Belastungen kann der ZBE102 bewältigen?
Die elektrischen Belastbarkeiten wie Isolationsspannung (Ui) und Bemessungsbetriebsstrom (Ie) richten sich nach den spezifischen Normen und den Datenblättern der XB4/XB5 Serie, mit denen der ZBE102 kombiniert wird. Typische Werte für industrielle Anwendungen sind hierbei gewährleistet.
Ist der ZBE102 auch mit Schließerkontakten erhältlich?
Der ZBE102 ist spezifisch als Modell mit einem Öffnerkontakt (NC) gekennzeichnet. Für Schließerkontakte (NO) oder Kombinationskontakte (NC+NO) sind separate Modelle innerhalb der ZB-Serie verfügbar.
Welche Vorteile bietet die Verwendung eines Hilfsschalterblocks gegenüber direkter Verkabelung?
Hilfsschalterblöcke erweitern die Funktionalität der Grundschaltelemente erheblich. Sie ermöglichen eine präzise Rückmeldung des Schaltzustands an Steuerungen, die Implementierung von Sicherheitslogiken, die Signalisierung von Betriebszuständen und die Trennung von Steuer- und Laststromkreisen, was die Systemflexibilität und Sicherheit erhöht.
