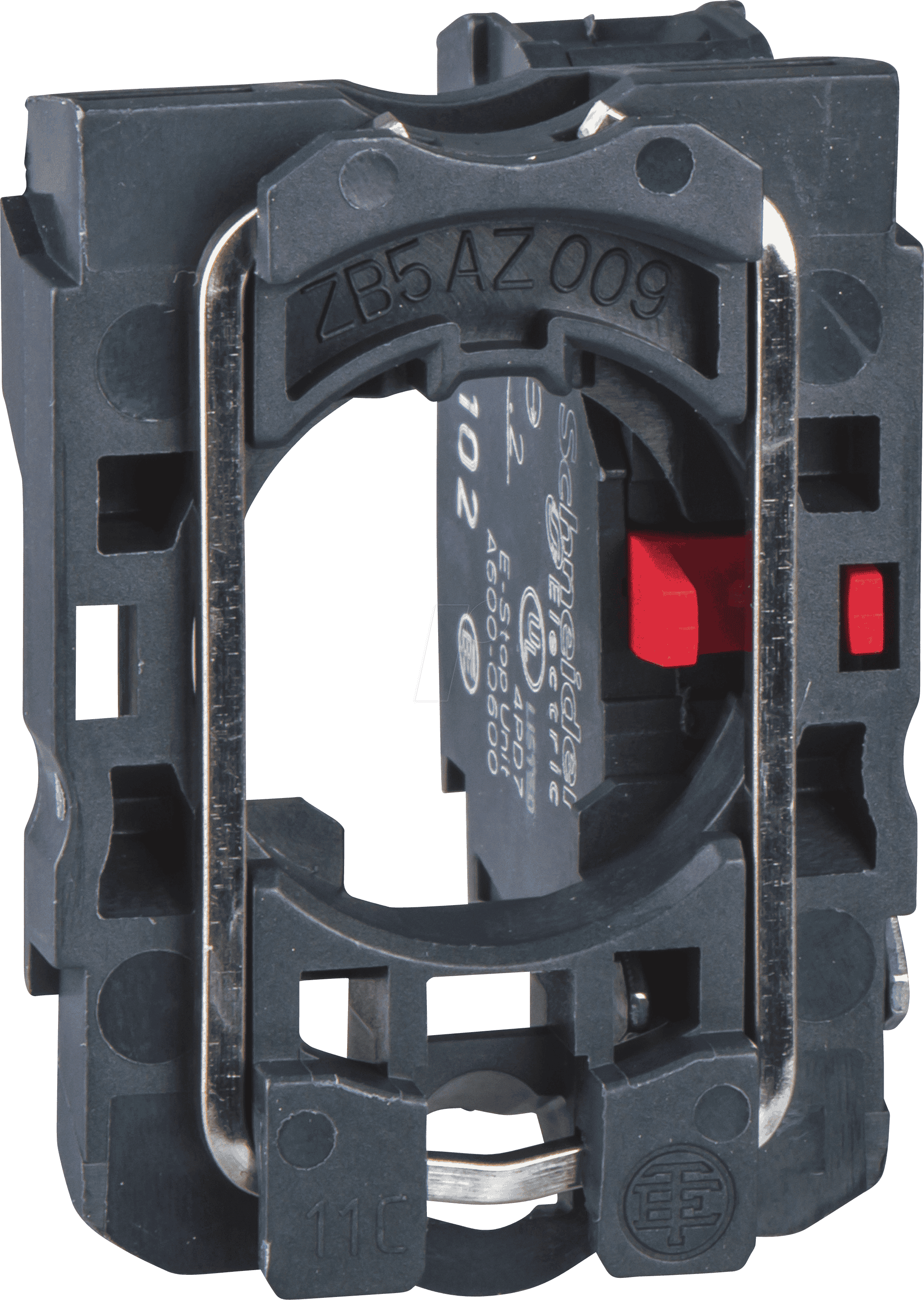

Zuverlässige Steuerungslösungen: Der ZB5AZ102 Hilfsschalterblock für Drucktaster XB5
Für anspruchsvolle industrielle Automatisierungsaufgaben und Schaltschrankinstallationen, bei denen präzise Signalgebung und zuverlässige Schaltzustandsüberwachung unerlässlich sind, bietet der ZB5AZ102 Hilfsschalterblock eine überlegene Lösung. Speziell entwickelt für die Integration in Drucktaster der XB5-Serie, ermöglicht dieser Block eine einfache und sichere Implementierung von Steuerungslogiken, indem er einen einzelnen Schließerkontakt (1 Öffner) bereitstellt, der zuverlässig den Zustand des Betätigers signalisiert. Industrielle Schaltanlagenbauer, Automatisierungstechniker und Instandhaltungspersonal profitieren von der robusten Konstruktion und der bewährten Technologie dieses essenziellen Schaltkomponenten.
Präzise Funktionalität für Ihre Schaltkreise
Der ZB5AZ102 ist nicht einfach nur ein weiterer Schalter; er ist ein integraler Bestandteil, der die Funktionalität und Sicherheit Ihrer Steuerungssysteme maßgeblich beeinflusst. Er wurde entwickelt, um den Anforderungen moderner Industrieanwendungen gerecht zu werden, wo Ausfallzeiten kostspielig sind und präzise Rückmeldungen kritisch sind. Im Vergleich zu weniger spezifischen oder älteren Schaltermodellen zeichnet sich der ZB5AZ102 durch seine optimierte Konstruktion für die XB5-Plattform aus, was eine nahtlose Montage und eine garantierte elektrische Performance sicherstellt. Die Wahl dieses Hilfsschalterblocks bedeutet, sich für eine bewährte und leistungsfähige Komponente zu entscheiden, die die Langlebigkeit und Zuverlässigkeit Ihrer gesamten Anlage erhöht.
Innovatives Design und herausragende Leistung
Der Kern des ZB5AZ102 liegt in seinem durchdachten Design, das sowohl auf einfache Installation als auch auf maximale Zuverlässigkeit ausgelegt ist. Der Hilfsschalterblock nutzt ein bewährtes Kontaktprinzip, das für seine Langlebigkeit und Schaltpräzision bekannt ist. Die kompakte Bauweise ermöglicht eine platzsparende Integration, selbst in dicht bestückten Schaltschränken.
- Erweiterte Schaltleistung: Bietet einen zuverlässigen Öffnerkontakt für die Signalübertragung von Schaltzuständen.
- Optimale Kompatibilität: Perfekt abgestimmt auf die Montage an Drucktastern der Schneider Electric XB5-Serie.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für den Einsatz unter anspruchsvollen industriellen Bedingungen.
- Einfache Installation: Schnelle und sichere Befestigung am Drucktastergehäuse ohne Spezialwerkzeug.
- Klare Kennzeichnung: Deutliche Markierung der Kontakte erleichtert die Verdrahtung und Fehlersuche.
- Hohe Lebensdauer: Konzipiert für eine lange Betriebsdauer und reduzierte Wartungsintervalle.
Technische Spezifikationen und Materialeigenschaften
Die Materialauswahl und die konstruktive Gestaltung des ZB5AZ102 Hilfsschalterblocks sind entscheidend für seine Langlebigkeit und Zuverlässigkeit im industriellen Umfeld. Die verwendeten Kunststoffe sind kratzfest, UV-beständig und weisen eine hohe thermische Stabilität auf, um auch bei extremen Umgebungstemperaturen eine zuverlässige Funktion zu gewährleisten. Die Kontaktmaterialien sind sorgfältig ausgewählt, um einen geringen Übergangswiderstand und eine hohe Schaltlastbeständigkeit zu gewährleisten. Dies minimiert das Risiko von Verschleiß und sichert eine konsistente Signalübertragung über tausende von Schaltspielen hinweg.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Hilfsschalterblock |
| Kompatibilität | Drucktaster XB5-Serie |
| Anzahl Kontakte | 1 Öffner (NC) |
| Montageart | Schnellmontage am Drucktaster |
| Gehäusematerial | Hochleistungs-Kunststoff (z.B. Polyamid) |
| Kontaktmaterial | Silber-Nickel-Legierung (für geringen Widerstand und hohe Schaltleistung) |
| Schutzart | IP20 (bei korrekt montiertem Drucktaster) |
| Betriebstemperatur | -25°C bis +70°C |
| Mechanische Lebensdauer | Bis zu 1 Million Schaltspiele (abhängig von der Anwendung und Belastung) |
| Elektrische Lebensdauer | Bis zu 100.000 Schaltspiele bei Nennlast |
Einsatzbereiche und Anwendungsoptimierung
Der ZB5AZ102 Hilfsschalterblock findet breite Anwendung in vielfältigen industriellen Szenarien. Seine Hauptaufgabe besteht darin, den Zustand eines Drucktasters (z.B. „gedrückt“ oder „nicht gedrückt“) an eine übergeordnete Steuerungseinheit wie eine SPS (Speicherprogrammierbare Steuerung) oder ein Relais weiterzugeben. Dies ist essenziell für:
- Sicherheitsschaltungen: Überwachung von Not-Aus-Tastern oder Türverriegelungen, um gefährliche Zustände zu erkennen und Maschinen zu stoppen.
- Prozessüberwachung: Rückmeldung über den Status von Bedienelementen in Produktionslinien, um den Fertigungsfortschritt zu verfolgen und Fehler zu identifizieren.
- Statusanzeigen: Ansteuerung von Kontrollleuchten oder Signalen, die den Zustand von Anlagenkomponenten visualisieren.
- Verriegelungsfunktionen: Implementierung von Sicherheitslogiken, bei denen ein Prozess erst fortgesetzt werden kann, wenn ein bestimmter Drucktaster nicht betätigt wird.
- Einfache Automatisierung: Aufbau von kostengünstigen Automatisierungslösungen für kleinere Maschinen und Anlagen.
Die Verwendung eines dedizierten Hilfsschalterblocks wie dem ZB5AZ102 sorgt für eine klare Trennung von Steuerungs- und Schaltfunktionen, was die Fehlersuche und Wartung erheblich vereinfacht und die Gesamtzuverlässigkeit des Systems erhöht. Durch die standardisierte Schnittstelle zur XB5-Baureihe ist die Kompatibilität mit bestehenden Installationen und die einfache Erweiterung von Anlagen gewährleistet.
FAQ – Häufig gestellte Fragen zu ZB5AZ102 – Hilfsschalterblock für Drucktaster XB5, 1 Öffner
Was genau ist ein Hilfsschalterblock und wozu dient er?
Ein Hilfsschalterblock ist eine Komponente, die an einem Bedienungselement, wie einem Drucktaster, angebracht wird. Seine primäre Funktion ist es, den Schaltzustand des Bedienungselements (z.B. ob ein Drucktaster gedrückt ist) in ein elektrisches Signal umzuwandeln, das von einer übergeordneten Steuerung (z.B. SPS) interpretiert werden kann. Der ZB5AZ102 stellt hierfür einen Öffnerkontakt (NC – Normally Closed) zur Verfügung, der bei Betätigung des Drucktasters unterbrochen wird.
Warum ist die Kompatibilität mit der XB5-Serie wichtig?
Die XB5-Serie ist eine standardisierte Baureihe von Drucktastern und Bedienelementen von Schneider Electric, die für ihre Robustheit und Modularität bekannt ist. Ein Hilfsschalterblock, der speziell für diese Serie konzipiert ist, wie der ZB5AZ102, gewährleistet eine perfekte mechanische Passform und eine sichere elektrische Anbindung. Dies vereinfacht die Installation, vermeidet Kompatibilitätsprobleme und garantiert die optimale Funktion im Gesamtsystem.
Kann der ZB5AZ102 auch für andere Drucktaster als die XB5-Serie verwendet werden?
Der ZB5AZ102 ist explizit für die Montage an Drucktastern der Schneider Electric XB5-Serie optimiert. Eine Verwendung mit anderen Drucktasterserien oder Herstellern ist in der Regel nicht möglich, da die mechanischen Abmessungen und Befestigungsmechanismen nicht kompatibel sind und somit die korrekte Funktion sowie die sichere Montage nicht gewährleistet werden kann.
Welche Vorteile bietet die Verwendung eines Öffnerkontakts (1 Öffner)?
Ein Öffnerkontakt (NC) ist in seinem Ruhezustand geschlossen und unterbricht die Stromversorgung, wenn das zugehörige Element (hier der Drucktaster) betätigt wird. Dies ist vorteilhaft für Sicherheitsanwendungen, da ein Bruch des Schaltkreises (z.B. durch ein unterbrochenes Kabel oder eine Störung) ebenfalls dazu führt, dass der Kontakt öffnet und die Steuerung ein „Stopp“-Signal erhält. Dies ist oft die sicherere Konfiguration.
Wie wird der ZB5AZ102 montiert und angeschlossen?
Die Montage des ZB5AZ102 erfolgt in der Regel durch einfaches Aufstecken auf die Rückseite des Drucktasters der XB5-Serie. Er rastet hörbar ein. Der elektrische Anschluss erfolgt über die integrierten Anschlussklemmen des Hilfsschalterblocks, die entsprechend der Schaltpläne Ihrer Anlage verdrahtet werden müssen. Die klare Kennzeichnung der Kontakte unterstützt eine einfache und fehlerfreie Verdrahtung.
Welche Umgebungsbedingungen kann der ZB5AZ102 aushalten?
Der ZB5AZ102 ist für den Einsatz in industriellen Umgebungen konzipiert und hält einem breiten Temperaturbereich von -25°C bis +70°C stand. Die verwendeten Materialien sind robust gegen mechanische Beanspruchung und bieten Schutz gegen Staub und Spritzwasser (IP20), vorausgesetzt, die Gesamtinstallation des Drucktasters mit aufgesetztem Block ist korrekt ausgeführt.
Ist dieser Hilfsschalterblock für Hochstromanwendungen geeignet?
Der ZB5AZ102 ist für Signalsteuerungsaufgaben konzipiert und verfügt über Kontaktmaterialien wie Silber-Nickel-Legierungen, die eine gute Leitfähigkeit und eine angemessene Schaltleistung für typische Steuerströme bieten. Für Anwendungen, die sehr hohe Lastströme schalten müssen, sind möglicherweise separate Leistungsschütze oder Relais erforderlich.
