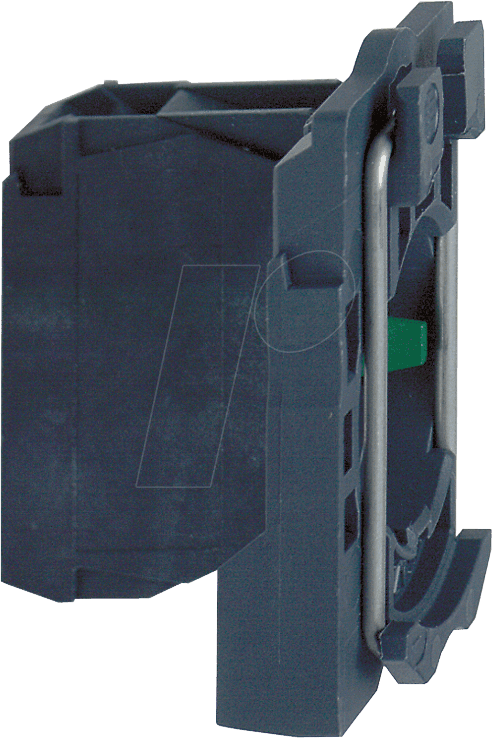

Verbessern Sie Ihre Maschinensteuerung mit dem ZB5AZ101 Hilfsschalterblock
Stehen Sie vor der Herausforderung, zuverlässige und präzise Steuerungssignale in industriellen Anwendungen zu implementieren? Der ZB5AZ101 Hilfsschalterblock für Drucktaster der Serie XB5 ist die ideale Lösung für Ingenieure, Elektriker und Systemintegratoren, die eine robuste und einfach zu installierende Erweiterung für ihre Schaltkreise suchen. Er bietet eine zuverlässige Möglichkeit, den Zustand eines Drucktasters an eine übergeordnete Steuerungseinheit weiterzuleiten, und gewährleistet so die sichere und effiziente Funktion Ihrer Anlagen.
Warum der ZB5AZ101 die überlegene Wahl ist
Im Gegensatz zu einfacheren oder minderwertigen Alternativen zeichnet sich der ZB5AZ101 durch seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Er ist speziell dafür konzipiert, den anspruchsvollen Bedingungen industrieller Umgebungen standzuhalten und eine konsistente Performance über lange Betriebszeiten zu gewährleisten. Die einfache Montage und die Kompatibilität mit dem bewährten XB5-System von Schneider Electric machen ihn zu einer unkomplizierten und kosteneffizienten Wahl für jeden, der Wert auf Zuverlässigkeit und Langlebigkeit legt.
Zuverlässigkeit und Präzision für anspruchsvolle Anwendungen
Der ZB5AZ101 Hilfsschalterblock mit einem Schließerkontakt (NO – Normally Open) ist ein essentieller Baustein für jede Steuerungslösung, bei der die Erfassung des Zustands eines Drucktasters eine zentrale Rolle spielt. Er fungiert als Schnittstelle zwischen der mechanischen Betätigung des Drucktasters und dem elektrischen Signal, das an die Steuerung weitergegeben wird. Dies ermöglicht die präzise Überwachung von Ein-/Aus-Zuständen, Not-Aus-Schaltkreisen oder die Bestätigung von manuellen Eingriffen.
Hervorragende Eigenschaften und Vorteile
- Einfache Integration: Dank des bewährten Befestigungssystems der XB5-Serie lässt sich der Hilfsschalterblock schnell und werkzeuglos an kompatiblen Drucktastern montieren. Dies reduziert Installationszeiten und erhöht die Effizienz bei der Inbetriebnahme.
- Robuste Bauweise: Gefertigt aus widerstandsfähigen Materialien, ist der ZB5AZ101 gegen Staub, Feuchtigkeit und mechanische Belastungen geschützt. Seine Konstruktion gewährleistet eine lange Lebensdauer auch unter rauen Umgebungsbedingungen.
- Klar definierte Schaltfunktion: Mit einem einzigen Schließerkontakt (NO) bietet der Block eine eindeutige Funktion, die sich nahtlos in bestehende oder neue Schaltungen integrieren lässt. Dies minimiert das Risiko von Fehlinterpretationen und vereinfacht die Verdrahtung.
- Hohe Schaltleistung: Der Schließerkontakt ist für eine ausreichende Strombelastbarkeit ausgelegt, um typische Signale von SPSen (Speicherprogrammierbare Steuerungen) oder Relais sicher zu übertragen und zu verarbeiten.
- Optimale Konformität: Der ZB5AZ101 entspricht relevanten Industrienormen und Sicherheitsstandards, was seine Eignung für den Einsatz in professionellen Automatisierungsumgebungen unterstreicht.
- Erweiterbarkeit: Als Teil des modularen XB5-Systems kann der Hilfsschalterblock problemlos mit anderen Komponenten kombiniert werden, um komplexere Steuerungsfunktionen zu realisieren.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Hilfsschalterblock |
| Serie | XB5 |
| Modellnummer | ZB5AZ101 |
| Anzahl Schließer (NO) | 1 |
| Anzahl Öffner (NC) | 0 |
| Montagetyp | Clip-On, Heckmontage am Drucktaster |
| Gehäusematerial | Hochleistungs-Kunststoffverbundstoff mit UV-Beständigkeit |
| Umgebungstemperatur (Betrieb) | -25°C bis +70°C |
| Schutzart | IP20 (bei korrekter Montage) |
| Elektrische Lebensdauer | Millionen von Schaltspielen unter Nennlastbedingungen, abhängig von Anwendung |
| Mechanische Lebensdauer | Konzipiert für eine außerordentlich lange operative Lebensdauer, übertrifft typische Anforderungen für industrielle Automatisierung |
| Konformität & Zertifizierung | CE, CCC, UL, CSA (gemäß spezifischen Produktkennzeichnungen) |
| Einsatzbereich | Industrielle Maschinensteuerung, Anlagenautomatisierung, Gebäudeautomation, Schaltanlagenbau |
Detaillierte Betrachtung der Material- und Konstruktionsqualität
Der ZB5AZ101 Hilfsschalterblock ist aus einem speziell entwickelten thermoplastischen Polymer gefertigt. Dieses Material wurde sorgfältig ausgewählt, um eine hervorragende Beständigkeit gegen Abrieb, chemische Einflüsse, Öle und Fette zu bieten, die in industriellen Umgebungen häufig vorkommen. Die UV-Beständigkeit des Kunststoffs stellt sicher, dass auch bei Exposition gegenüber Sonnenlicht oder UV-Strahlung im Laufe der Zeit keine Materialermüdung oder Versprödung auftritt. Die interne Mechanik des Schalters basiert auf präzise gefertigten Kontaktfedern und einem robusten Betätigungsmechanismus, der auf eine hohe Anzahl von Schaltzyklen ausgelegt ist. Dies garantiert eine zuverlässige Signalübertragung über die gesamte Lebensdauer des Produkts. Die Klemmanschlüsse sind für eine sichere und dauerhafte Verbindung ausgelegt, die Vibrationsfestigkeit aufweist und ein versehentliches Lösen der Drähte verhindert.
Maximierung Ihrer Steuerungseffizienz mit dem ZB5AZ101
Die Implementierung des ZB5AZ101 ermöglicht eine klare Trennung von Bedienereingaben und Steuersignalen. Anstatt den Drucktaster direkt mit der Steuerung zu verbinden, wird der Hilfsschalterblock als Vermittler eingesetzt. Dies eröffnet vielfältige Möglichkeiten: Der Zustand des Drucktasters (gedrückt oder nicht gedrückt) wird zuverlässig erfasst und als binäres Signal an eine SPS, ein Relais oder eine andere Logikschaltung weitergegeben. Diese Signale können dann genutzt werden, um komplexe Abläufe zu steuern, Sicherheitsfunktionen zu aktivieren oder den Betriebszustand von Maschinen zu überwachen. Die Verwendung eines Schließerkontakts ist hierbei besonders vorteilhaft, da er ein „logisches JA“ für die fortlaufende Steuerung repräsentiert, solange der Drucktaster betätigt wird.
FAQ – Häufig gestellte Fragen zu ZB5AZ101 – Hilfsschalterblock für Drucktaster XB5, 1 Schließer
Was ist die Hauptfunktion des ZB5AZ101 Hilfsschalterblocks?
Die Hauptfunktion des ZB5AZ101 ist die elektrische Erfassung des Betätigungszustands eines Drucktasters und die Weiterleitung dieses Zustands als elektrisches Signal an eine Steuerungseinheit wie eine SPS oder ein Relais. Er wandelt die mechanische Betätigung in ein elektronisch auswertbares Signal um.
Für welche Art von Drucktastern ist der ZB5AZ101 geeignet?
Der ZB5AZ101 ist speziell für die Montage an Drucktastern der Serie XB5 von Schneider Electric konzipiert. Diese Serie zeichnet sich durch ihre Modularität und einfache Montage aus, was eine nahtlose Integration des Hilfsschalterblocks ermöglicht.
Was bedeutet „1 Schließer“ (NO) im Kontext dieses Produkts?
„1 Schließer“ (NO = Normally Open) bedeutet, dass der elektrische Kontakt im Ruhezustand (wenn der Drucktaster nicht betätigt wird) offen ist. Erst bei Betätigung des Drucktasters schließt sich dieser Kontakt und ermöglicht den Stromfluss.
Kann der ZB5AZ101 auch in aggressiven Industrieumgebungen eingesetzt werden?
Ja, dank der Verwendung von hochwertigen, beständigen Kunststoffen und einer robusten Konstruktion ist der ZB5AZ101 für den Einsatz in vielen industriellen Umgebungen mit Staub, Feuchtigkeit und typischen chemischen Einflüssen ausgelegt. Die genauen Einsatzgrenzen sollten jedoch stets mit den spezifischen Umgebungsbedingungen abgeglichen werden.
Ist der ZB5AZ101 einfach zu installieren?
Ja, die Installation ist sehr einfach. Der Hilfsschalterblock wird direkt auf die Rückseite eines kompatiblen XB5-Drucktasters aufgesteckt und oft mit einem Drehmechanismus fixiert, ohne dass spezielles Werkzeug oder Fachkenntnisse erforderlich sind.
Welche elektrischen Lasten kann der Schließerkontakt des ZB5AZ101 schalten?
Der Schließerkontakt ist für die Signalisierung von Steuerungsaufgaben ausgelegt und kann typische Spannungen und Ströme verarbeiten, die von speicherprogrammierbaren Steuerungen (SPS) oder Relais verwendet werden. Die genauen Nennwerte für die Strombelastbarkeit finden Sie in den detaillierten technischen Datenblättern.
Bietet der ZB5AZ101 auch einen Öffner-Kontakt (NC)?
Nein, das Modell ZB5AZ101 ist explizit als „1 Schließer“ (NO) konzipiert und bietet keinen integrierten Öffner-Kontakt (NC). Für Anwendungen, die sowohl einen Schließer- als auch einen Öffner-Kontakt erfordern, sind andere Modelle innerhalb der XB5-Serie verfügbar.
