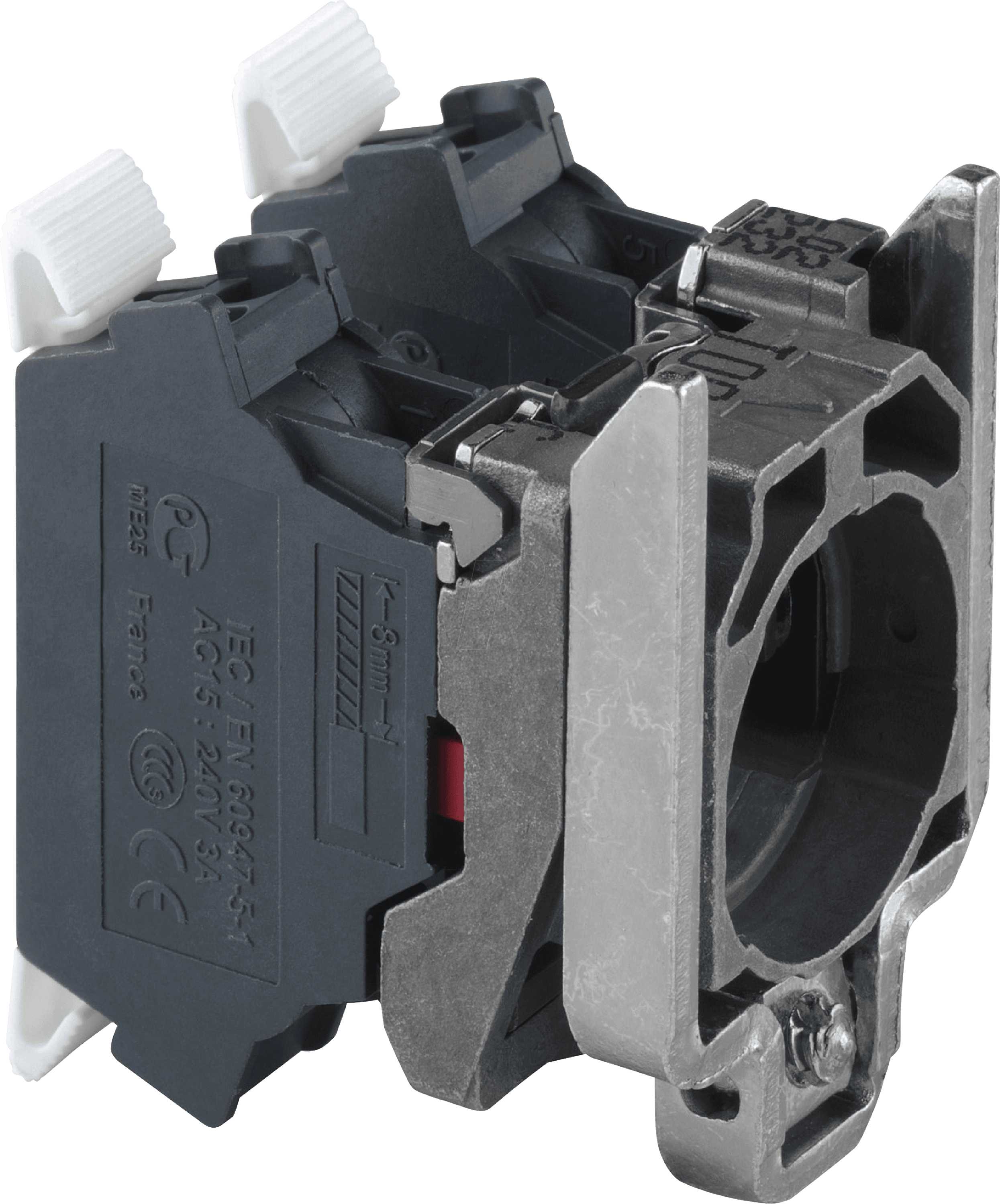

ZB4BZ105 – Präzision für Ihre Schaltkreise: Der vielseitige Hilfsschalterblock mit 1 Öffner und 1 Schließer
Stehen Sie vor der Herausforderung, komplexe Steuerungsaufgaben in industriellen Anlagen oder anspruchsvollen technischen Systemen präzise und zuverlässig zu realisieren? Der ZB4BZ105 Hilfsschalterblock ist die ideale Lösung für Ingenieure, Elektrotechniker und Systemintegratoren, die einen kompakten und leistungsfähigen Baustein für erweiterte Schaltfunktionen benötigen. Dieses Modul ermöglicht die Implementierung von Überwachungs-, Melde- oder Verriegelungsfunktionen direkt am Leistungsschalter, um die Sicherheit und Effizienz Ihrer Anlagen zu optimieren.
Innovative Leistung für erweiterte Schaltlogik
Der ZB4BZ105 Hilfsschalterblock zeichnet sich durch seine herausragende Funktionalität aus, die weit über die eines einfachen Schaltelements hinausgeht. Mit seiner intelligenten Konfiguration aus einem Öffner- (NC) und einem Schließer-Kontakt (NO) bietet er eine flexible Basis für vielfältige Anwendungen. Diese Kombination ermöglicht die simultane Erfassung von zwei unterschiedlichen Schaltzuständen, beispielsweise die Überwachung der Schalterstellung und die Ansteuerung einer Statusanzeige oder eines Alarmsignals. Die robuste Bauweise und die bewährte Schneider Electric-Qualität gewährleisten eine langlebige und störungsfreie Performance, selbst unter anspruchsvollen Umgebungsbedingungen. Im Vergleich zu Standardlösungen, die oft nur einzelne Kontaktfunktionen bieten, ermöglicht der ZB4BZ105 eine kompaktere Bauweise Ihrer Schalttafel und reduziert den Verdrahtungsaufwand erheblich. Dies führt zu einer vereinfachten Installation und Wartung sowie zu einer höheren Zuverlässigkeit Ihrer Gesamtanlage.
Technische Exzellenz und Anwendungsbereiche
Der ZB4BZ105 ist speziell für die Integration in die renommierte XB4-Serie von Drucktastern und Schaltern von Schneider Electric konzipiert. Dies garantiert eine nahtlose Kompatibilität und eine einfache Montage durch das bewährte Klick-System. Die bewährte Kontakttrennungs-Technologie von Schneider Electric sorgt für eine hohe Schaltleistung und Lebensdauer, auch bei induktiven Lasten, was diesen Hilfsschalterblock zu einer verlässlichen Wahl für industrielle Steuerungsaufgaben macht. Seine primäre Anwendung findet sich in der Automatisierungstechnik, wo er zur Zustandsüberwachung von Maschinen, zur Realisierung von Sicherheitsverriegelungen oder zur Rückmeldung von Schalterpositionen eingesetzt wird. Denken Sie an den Einsatz in Produktionslinien, Energieverteilungsanlagen oder komplexen Gebäudeautomationssystemen.
Konfigurationsmöglichkeiten und Vorteile
- Flexibilität durch duale Kontaktfunktion: Die Kombination aus einem Öffner- und einem Schließer-Kontakt ermöglicht die simultane Erfassung zweier unterschiedlicher Schaltzustände.
- Platzersparnis und Effizienz: Reduziert die Anzahl benötigter Komponenten und den Verdrahtungsaufwand in Schaltschränken.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt nach höchsten Qualitätsstandards von Schneider Electric für den anspruchsvollen industriellen Einsatz.
- Einfache Montage: Dank des bewährten Befestigungssystems der XB4-Serie ist eine schnelle und sichere Installation gewährleistet.
- Breites Anwendungsspektrum: Ideal für Zustandsüberwachung, Sicherheitsverriegelungen und Rückmeldefunktionen in der Automatisierung.
- Optimierte Schaltleistung: Entwickelt für eine zuverlässige Funktion auch bei dynamischen Schaltvorgängen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ZB4BZ105 |
| Kompatibilität | XB4 Serie von Schneider Electric |
| Kontaktart | 1 Öffner (NC) / 1 Schließer (NO) |
| Anschlussart | Schraubklemmen |
| Elektrische Lebensdauer (AC-15) | Bis zu 1.000.000 Schaltspiele unter Nennbedingungen |
| Mechanische Lebensdauer | Bis zu 1.000.000 Schaltspiele |
| Umgebungstemperatur (Betrieb) | -25°C bis +70°C |
| Schutzart | IP20 (Anschlussbereich), IP40 (Gesamtmodul gemäß EN 60529) |
| Material & Haptik | Hochwertiger, UV-beständiger und flammhemmender Kunststoff (Polycarbonat/ABS-Gemisch) für maximale Beständigkeit und sichere Handhabung. Die glatte Oberfläche erleichtert die Reinigung. |
| Design-Merkmale | Kompakte Bauform, optimiert für die Montage auf DIN-Schienen oder direkt an Schaltelementen der XB4-Serie. Klare Kennzeichnung der Kontakte für einfache Verdrahtung. |
| Einsatzmöglichkeiten | Direkte Integration in Drucktasten und Schalter für erweiterte Steuerungsfunktionen, Zustandsanzeigen, Verriegelungslogiken und Sicherheitskreise. |
FAQ – Häufig gestellte Fragen zu ZB4BZ105 – Hilfsschalterblock für XB4, 1 Öffner/1 Schließer
Ist der ZB4BZ105 mit älteren XB4-Komponenten kompatibel?
Ja, der ZB4BZ105 ist vollständig mit der XB4-Serie von Schneider Electric kompatibel, unabhängig vom Herstellungsdatum der bestehenden Komponenten, solange sie ebenfalls zur XB4-Serie gehören. Das Montagesystem und die elektrischen Schnittstellen sind standardisiert.
Welche Art von Lasten kann der ZB4BZ105 schalten?
Der ZB4BZ105 ist für AC-15-Anwendungen ausgelegt, was bedeutet, dass er für die Steuerung von Elektromagneten, Relais und anderen induktiven Lasten in der Automatisierung geeignet ist. Die maximale Schaltleistung entnehmen Sie bitte dem technischen Datenblatt des Herstellers, liegt aber typischerweise im Bereich von 6A/230V.
Wie wird der Hilfsschalterblock am besten montiert?
Der ZB4BZ105 wird einfach von hinten an die passenden XB4-Betätiger (Drucktaster, Wahlschalter etc.) von Schneider Electric geklickt. Die Montage ist werkzeuglos und erfolgt in Sekundenschnelle. Die Schraubklemmen erlauben eine sichere elektrische Verbindung.
Kann der ZB4BZ105 auch in explosionsgefährdeten Bereichen eingesetzt werden?
Standardmäßig ist der ZB4BZ105 nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle Komponenten mit entsprechenden Zulassungen erforderlich. Bitte konsultieren Sie das Produktdatenblatt oder wenden Sie sich an unseren technischen Support für spezifische Empfehlungen.
Wie unterscheidet sich die Funktion eines Öffner- und eines Schließer-Kontakts?
Ein Öffner-Kontakt (NC – Normally Closed) ist im Ruhezustand (wenn keine Betätigung vorliegt) geschlossen und unterbricht den Stromkreis, wenn der Schalter betätigt wird. Ein Schließer-Kontakt (NO – Normally Open) ist im Ruhezustand offen und schließt den Stromkreis, wenn der Schalter betätigt wird. Diese duale Funktion ermöglicht die gleichzeitige Erfassung von zwei Zuständen.
Was bedeutet die Angabe „Elektrische Lebensdauer (AC-15)“?
Die Angabe „Elektrische Lebensdauer (AC-15)“ bezeichnet die Anzahl der Schaltspiele, die der Kontakt unter definierten elektrischen Lastbedingungen (typischerweise 230V, 3-6A für AC-15) zuverlässig schalten kann, bevor ein signifikanter Verschleiß zu erwarten ist. Dies ist ein wichtiger Indikator für die Langzeitstabilität und Zuverlässigkeit des Produkts.
Welchen Zweck erfüllen Hilfsschalterblöcke in industriellen Anlagen?
Hilfsschalterblöcke wie der ZB4BZ105 dienen dazu, die Funktionen von Hauptschaltern zu erweitern. Sie ermöglichen es, den Zustand eines Schalters (z.B. ein- oder ausgeschaltet) an eine Steuerung zu melden, Sicherheitsverriegelungen zu realisieren (z.B. dass eine Maschine nur gestartet werden kann, wenn ein bestimmter Schalter in einer bestimmten Position ist) oder Statusanzeigen zu steuern.
