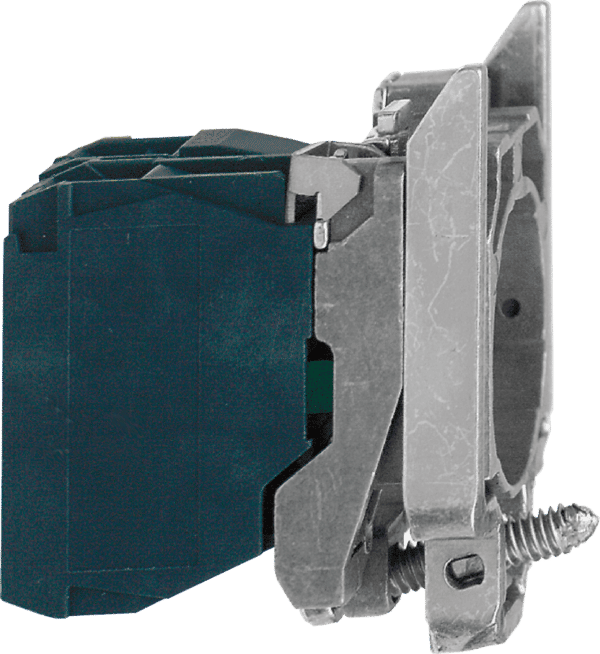

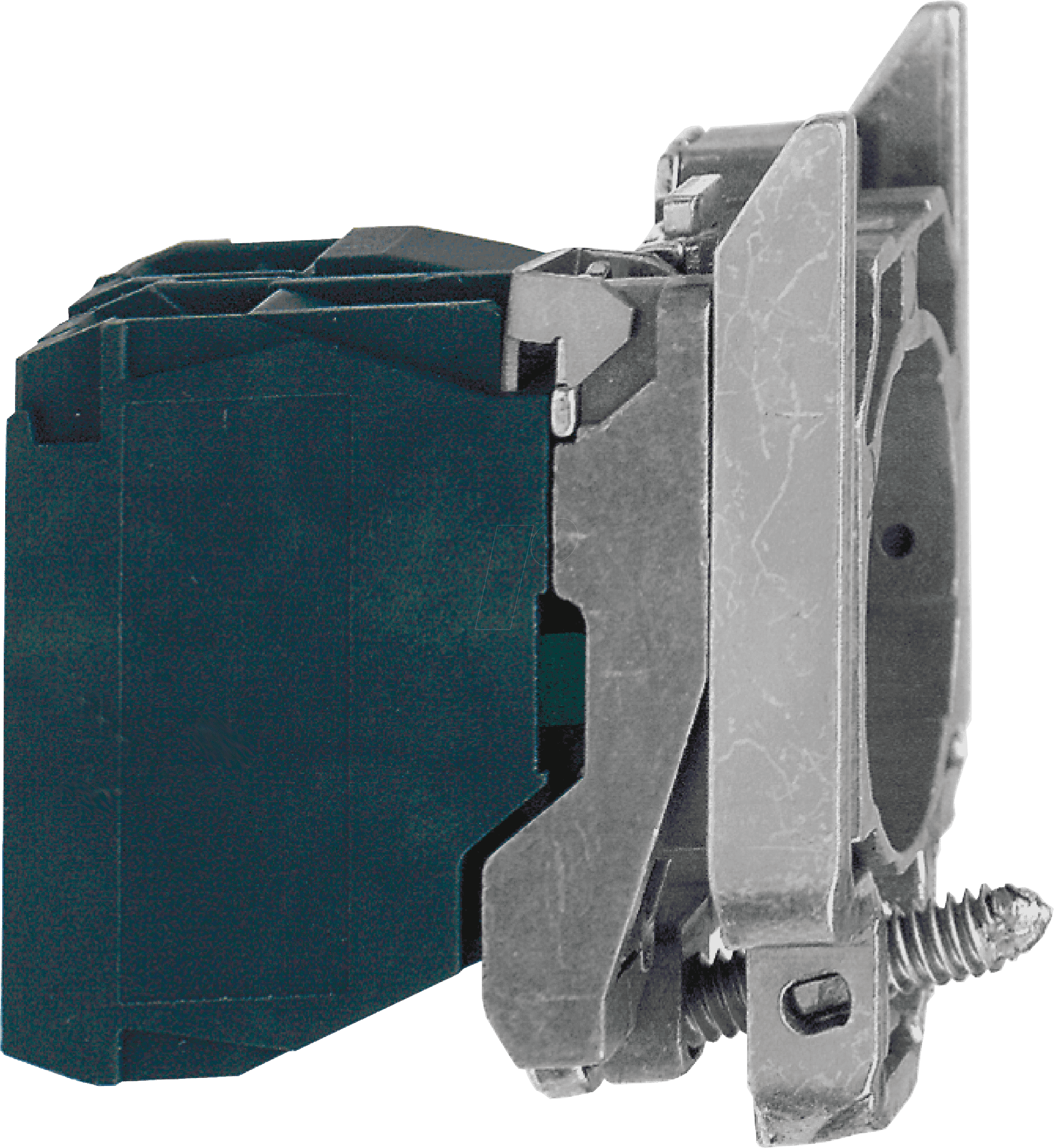

Präzise Steuerung und zuverlässige Signalübertragung: Der ZB4BZ101 Hilfsschalterblock
Der ZB4BZ101 Hilfsschalterblock mit 1 Schließerkontakt (NO) für die XB4-Serie ist die ideale Lösung für Elektrofachkräfte und Systemintegratoren, die eine feingliedrige und zuverlässige Zustandsüberwachung und Steuerung in industriellen Automatisierungsanwendungen benötigen. Dieses Produkt adressiert das kritische Bedürfnis nach präziser Signalisierung von Schaltzuständen, um die Effizienz von Maschinen zu maximieren und ungeplante Ausfallzeiten durch sofortiges Erkennen von Betriebsparametern zu minimieren.
Der ZB4BZ101: Mehr als nur ein Schalter – Eine Investition in Betriebssicherheit
Im Vergleich zu herkömmlichen Hilfsschaltern bietet der ZB4BZ101 eine optimierte Performance, die sich in seiner robusten Konstruktion und seiner exakten Schaltcharakteristik widerspiegelt. Die Integration in die bewährte XB4-Baureihe von Schneider Electric gewährleistet eine nahtlose Kompatibilität und eine einfache Montage, was die Installationszeit reduziert und menschliche Fehler minimiert. Die Verlässlichkeit jedes einzelnen Schließerkontakts stellt sicher, dass kritische Signale stets korrekt übertragen werden, was für die Sicherheit und den reibungslosen Ablauf komplexer Systeme unerlässlich ist.
Technische Überlegenheit und Montagefreundlichkeit
Der ZB4BZ101 Hilfsschalterblock zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zur ersten Wahl für professionelle Anwendungen machen:
- Robuste Bauweise für anspruchsvolle Umgebungen: Gefertigt aus hochqualitativen Kunststoffen, die Beständigkeit gegen mechanische Belastungen und chemische Einflüsse bieten.
- Zuverlässiger Schließerkontakt (NO): Bietet eine garantierte elektrische Verbindung, sobald der Hauptschalter betätigt wird, für eindeutige Signalgebung.
- Einfache und sichere Montage: Schnelle und werkzeuglose Befestigung an der Trägerplatte des XB4-Schalterprogramms.
- Kompaktes Design: Minimiert den Platzbedarf im Schaltschrank, was eine effiziente Raumnutzung ermöglicht.
- Hohe Schaltleistung und Lebensdauer: Entwickelt für den Dauerbetrieb unter industriellen Bedingungen, mit einer Langlebigkeit, die Serviceintervalle verlängert.
- Klare Kennzeichnung: Ermöglicht eine schnelle Identifikation der Funktion und des Kontakttyps.
Anwendungsgebiete und Einsatzszenarien
Der ZB4BZ101 Hilfsschalterblock ist ein unverzichtbares Element in einer Vielzahl von industriellen Automatisierungsaufgaben. Seine primäre Funktion liegt in der Überwachung von Zuständen, wie z.B. dem offenen oder geschlossenen Zustand von Türen und Klappen an Maschinen, der Position von mechanischen Komponenten oder der Betriebsbereitschaft von Aggregate. Er dient als Brücke zwischen der physischen Welt und der Steuerungsebene, indem er die Information über den Schaltzustand direkt an die SPS (Speicherprogrammierbare Steuerung) oder andere Steuerungslogiken weiterleitet. Dies ermöglicht:
- Sicherheitsverriegelungen: Verhindert den Anlauf von Maschinen, solange Schutzeinrichtungen nicht geschlossen sind.
- Statusanzeigen: Informiert das Bedienpersonal über den aktuellen Betriebszustand von Anlagen und Komponenten.
- Erweiterte Logikfunktionen: Dient als Eingabesignal für komplexere Steuerungssequenzen, die von spezifischen mechanischen Zuständen abhängen.
- Fernüberwachung: Ermöglicht die Erfassung von Betriebszuständen auch bei schwer zugänglichen Maschinen.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | Hilfsschalterblock |
| Modellnummer | ZB4BZ101 |
| Kompatibilität | XB4-Serie (Schneider Electric) |
| Kontakttyp | 1 Schließer (NO – Normally Open) |
| Elektrische Lebensdauer (typisch) | Über 1 Million Schaltspiele bei Nennlast |
| Mechanische Lebensdauer (typisch) | Über 10 Millionen Schaltspiele |
| Umgebungstemperatur (Betrieb) | -25°C bis +70°C |
| Schutzart (mit passendem Kopf) | IP20 (mit montiertem Schalterkopf) |
| Anschlussart | Schraubklemmen für einfache Installation |
| Zulassungen | CE, UL, CSA (produktabhängig, bitte prüfen Sie die spezifischen Zertifikate) |
Erweiterte Funktionalität und Integration
Die Stärke des ZB4BZ101 liegt nicht nur in seiner individuellen Funktionalität, sondern auch in seiner Fähigkeit, sich nahtlos in bestehende oder neue Automatisierungssysteme zu integrieren. Als Teil des umfangreichen XB4-Schalterprogramms ermöglicht er eine konsistente und modulare Aufbauweise von Bedientableaus. Dies erleichtert die Planung und Wartung, da ein einheitliches Designprinzip angewendet wird. Die 1-Schließer-Konfiguration ist besonders nützlich für die direkte Ansteuerung von Relaisspulen, die Aktivierung von Meldeleuchten bei Zustandserkennung oder als einfacher Sicherheitsschalter, der bei bestimmter Bedingung einen Stromkreis öffnet.
Die technologische Basis des ZB4BZ101 basiert auf bewährten Kontaktmaterialien, die eine hohe Leitfähigkeit und Beständigkeit gegen Lichtbögen aufweisen. Dies garantiert, dass auch nach tausenden von Schaltzyklen die Signalqualität erhalten bleibt. Die Konstruktion ist auf maximale Zuverlässigkeit ausgelegt, um Fehlfunktionen in kritischen Steuerkreisen zu vermeiden. Die einfache Schraubklemmen-Anbindung vereinfacht den Verdrahtungsprozess erheblich und reduziert das Risiko von fehlerhaften Anschlüssen, ein entscheidender Faktor in der industriellen Praxis.
FAQ – Häufig gestellte Fragen zu ZB4BZ101 – Hilfsschalterblock für XB4, 1 Schließer
Was ist die Hauptfunktion des ZB4BZ101 Hilfsschalterblocks?
Der ZB4BZ101 ist ein Hilfsschalterblock, der dazu dient, den Schaltzustand eines Hauptschalters oder einer mechanischen Vorrichtung zu erfassen und ein entsprechendes elektrisches Signal (hier: ein Schließersignal) an eine Steuerungseinheit weiterzuleiten. Er ist primär für die Zustandsüberwachung und die Integration in Sicherheits- und Steuerlogiken konzipiert.
Für welche Art von Anwendungen ist der ZB4BZ101 am besten geeignet?
Der ZB4BZ101 eignet sich hervorragend für industrielle Automatisierungsanwendungen, bei denen eine präzise Überwachung von mechanischen Zuständen erforderlich ist, z.B. zur Überwachung von Türen, Klappen, Positionsschaltern oder als Bestandteil von Sicherheitsverriegelungen in Maschinen und Anlagen.
Wie wird der ZB4BZ101 an die XB4-Serie angebunden?
Der Hilfsschalterblock wird mechanisch direkt auf die Trägerplatte des XB4-Schalterprogramms aufgesteckt und ist dort werkzeuglos und sicher befestigt. Die elektrische Verbindung erfolgt über integrierte Schraubklemmen, die eine schnelle und zuverlässige Verdrahtung ermöglichen.
Welche Vorteile bietet ein Schließerkontakt (NO) im Vergleich zu einem Öffnerkontakt (NC)?
Ein Schließerkontakt (Normally Open, NO) ist im Ruhezustand offen und schließt erst, wenn der zugehörige Schalter betätigt wird. Dies ist ideal für Anwendungen, bei denen ein Signal erst bei einer bestimmten Aktion oder einem bestimmten Zustand aktiv werden soll, beispielsweise zur Aktivierung eines Relais oder zur Bestätigung einer Betriebsbereitschaft. Ein Öffnerkontakt (Normally Closed, NC) verhält sich umgekehrt.
Wie robust ist der ZB4BZ101 gegenüber Umwelteinflüssen?
Der ZB4BZ101 ist aus robusten Kunststoffen gefertigt und für den Einsatz in industriellen Umgebungen konzipiert. Mit der passenden Schutzabdeckung und der richtigen Montage im Schaltschrank erreicht er eine hohe Schutzart (IP20), die ihn vor Staub und Berührung schützt. Die zulässigen Betriebstemperaturen von -25°C bis +70°C decken eine breite Spanne industrieller Bedingungen ab.
Ist der ZB4BZ101 mit anderen Schalterserien als XB4 kompatibel?
Nein, der ZB4BZ101 Hilfsschalterblock ist speziell für die Montage und Kompatibilität innerhalb der XB4-Serie von Schneider Electric konzipiert. Eine Verwendung außerhalb dieses Systems wird nicht empfohlen und kann zu Funktionsstörungen oder Beschädigungen führen.
Welche Spannung und welchen Strom kann der ZB4BZ101 verarbeiten?
Die genauen elektrischen Nennwerte (Spannung und Strom) sind produktabhängig und sollten den technischen Datenblättern entnommen werden. Typischerweise sind diese Hilfsschalter für die Steuerstromkreise ausgelegt und für Spannungen bis zu mehreren hundert Volt und Ströme im Bereich von wenigen Ampere spezifiziert, um die Anforderungen von Steuerungsaufgaben zu erfüllen.
