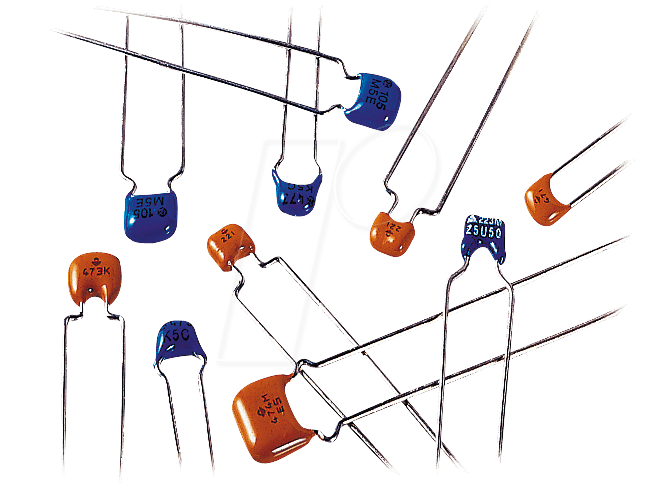

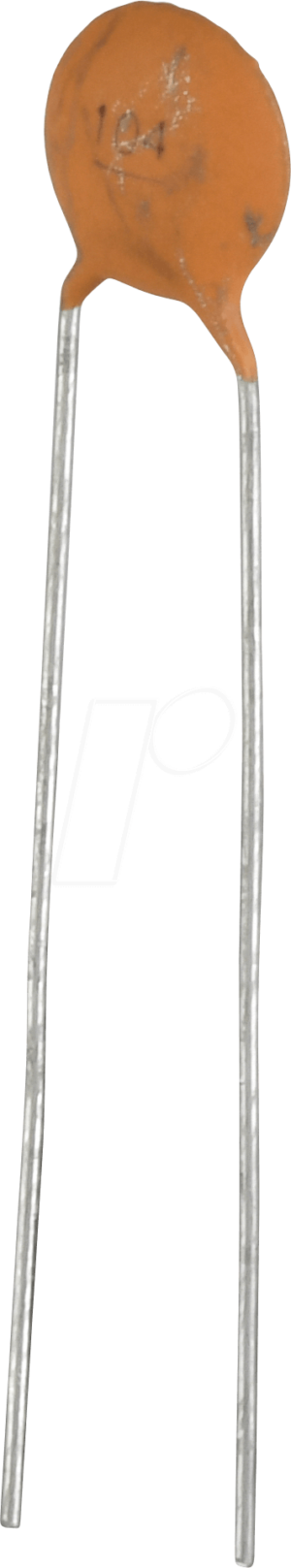

Z5U-5 22N – Vielschicht-Keramikkondensator 22N, 20%: Stabile Leistung für anspruchsvolle Schaltungen
Sie suchen nach einem zuverlässigen Bauteil zur Glättung von Spannungen, zur Filterung von Störsignalen oder zur Energiespeicherung in Ihren elektronischen Schaltungen? Der Z5U-5 22N Vielschicht-Keramikkondensator mit einer Kapazität von 22 Nanofarad und einer Toleranz von 20% ist die ideale Wahl für Entwickler und Hobbyisten, die Wert auf präzise und stabile elektrische Eigenschaften legen.
Warum der Z5U-5 22N die überlegene Wahl ist
Im Gegensatz zu einfachen Keramikkondensatoren zeichnet sich der Z5U-5 22N durch seine hohe Dielektrizitätskonstante des Z5U-Materials aus. Dies ermöglicht eine signifikant höhere Kapazität auf kleinstem Raum, was ihn perfekt für Anwendungen macht, bei denen Platz eine entscheidende Rolle spielt. Seine robuste Mehrschichtkonstruktion sorgt zudem für eine verbesserte thermische Stabilität und Zuverlässigkeit im Vergleich zu älteren Kondensatortechnologien. Die präzise Fertigung garantiert die angegebene Kapazitätstoleranz, was für die exakte Funktion von Filtern, Koppelkondensatoren und Schwingkreisen unerlässlich ist.
Technische Überlegenheit und Anwendungsbereiche
Der Z5U-5 22N wurde für moderne Elektronikanwendungen entwickelt, bei denen Effizienz und Leistung im Vordergrund stehen. Seine hohe Stabilität über einen breiten Temperaturbereich macht ihn zu einer verlässlichen Komponente in anspruchsvollen Umgebungen. Die geringen Leckströme minimieren Energieverluste und tragen zur Energieeffizienz Ihrer Schaltungen bei.
- Hohe Kapazität auf kleinem Raum: Dank der Vielschicht-Bauweise bietet der Z5U-5 22N eine hohe Kapazität in einem kompakten Gehäuse, ideal für SMD-Anwendungen und platzkritische Designs.
- Temperaturstabilität: Das Z5U-Dielektrikum gewährleistet eine akzeptable Kapazitätsänderung über einen erweiterten Temperaturbereich, was eine konsistente Leistung in variablen Umgebungsbedingungen ermöglicht.
- Zuverlässige Filterung: Seine Eigenschaften eignen sich hervorragend für die Glättung von Gleichspannungen, die Entkopplung von Stromversorgungen und die Unterdrückung von Hochfrequenzstörungen.
- Vielseitige Einsatzmöglichkeiten: Ob in der Audioelektronik, in digitalen Schaltungen, in Stromversorgungsmodulen oder in der Messtechnik – der Z5U-5 22N bietet eine breite Palette von Anwendungsmöglichkeiten.
- Präzise Toleranz: Die angegebene Toleranz von 20% stellt sicher, dass die Schaltung wie beabsichtigt funktioniert und unerwünschte Abweichungen minimiert werden.
- Langlebigkeit: Die keramische Bauweise und die hochwertige Verarbeitung garantieren eine lange Lebensdauer und Widerstandsfähigkeit gegen mechanische Belastungen.
Detaillierte Spezifikationen des Z5U-5 22N
Für eine fundierte Auswahl und Integration in Ihre Projekte stellen wir Ihnen die detaillierten Spezifikationen zur Verfügung. Diese Daten sind entscheidend für die korrekte Dimensionierung und Leistungsprognose Ihrer Schaltungen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Vielschicht-Keramikkondensator |
| Modellbezeichnung | Z5U-5 22N |
| Kapazität | 22 Nanofarad (nF) |
| Toleranz | ± 20% |
| Dielektrikum | Z5U (Klasse 2 Keramik) |
| Arbeitstemperaturbereich | -30°C bis +85°C (typisch, genaue Werte je nach Hersteller und Ausführung können variieren) |
| Nennspannung | Typischerweise im Bereich von 6.3V bis 50V DC (abhängig von der spezifischen Variante des Z5U-5 22N; bitte spezifisches Datenblatt konsultieren) |
| Bauform | SMD (Surface Mount Device) |
| Abmessungen (Gehäuse) | Abhängig von der SMD-Größe (z.B. 0805, 0603); typischerweise sehr kompakt. |
| ESR (Equivalent Series Resistance) | Gering, optimiert für Hochfrequenzanwendungen. Genaue Werte sind spezifikationsabhängig. |
| Isolationswiderstand | Sehr hoch, gewährleistet minimale Leckströme. |
| Einsatzgebiet | Entkopplung, Filterung, Glättung, Schwingkreise, Timing-Schaltungen. |
Konstruktion und Materialkunde
Der Z5U-5 22N basiert auf einer fortschrittlichen Keramiktechnologie, die eine hohe Packungsdichte der Kapazität ermöglicht. Die innere Struktur besteht aus mehreren Schichten eines keramischen Dielektrikums, das alternierend mit dünnen Metallisierungsschichten verbunden ist. Diese Schichten sind elektrisch parallel geschaltet, was die Gesamtkapazität erheblich steigert. Das Z5U-Dielektrikum ist bekannt für seine hohe Permittivität, was bedeutet, dass es elektrische Ladung sehr effizient speichern kann. Diese Eigenschaft ist entscheidend für die kompakte Bauweise und die hohe Kapazität des Kondensators. Die äußere Verkapselung schützt die empfindliche interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beschädigung.
Anwendungsbeispiele und funktionale Vorteile
In digitalen Schaltungen dient der Z5U-5 22N häufig als Entkopplungskondensator. In unmittelbarer Nähe von integrierten Schaltungen (ICs) absorbiert er schnelle Stromspitzen, die beim Schalten der digitalen Logik entstehen. Dies verhindert Spannungseinbrüche auf der Stromversorgungsschiene und gewährleistet die Signalintegrität, indem es unerwünschte Rauschanteile reduziert. In analogen Schaltungen, insbesondere in Audioanwendungen, wird er als Koppelkondensator eingesetzt, um Gleichstromanteile zu blockieren und nur das wechselnde Audiosignal passieren zu lassen. Seine geringe Streuung der Kapazität innerhalb der 20% Toleranz ist hierbei für die klangliche Präzision von Bedeutung. In Stromversorgungsmodulen unterstützt er die Glättung von Ripple-Spannungen, die durch Schaltregler oder Transformatoren erzeugt werden, und trägt so zu einer sauberen und stabilen Ausgangsspannung bei.
Pflege und Handhabung
Als SMD-Bauteil erfordert der Z5U-5 22N eine sorgfältige Handhabung während des Lötprozesses. Die Verwendung geeigneter Lötwerkzeuge und Flussmittel ist entscheidend, um thermische Belastungen zu minimieren und die Integrität der Keramik zu gewährleisten. Hohe Temperaturen können die Eigenschaften des Dielektrikums beeinträchtigen. Vermeiden Sie übermäßige mechanische Beanspruchung oder Biegekräfte auf die Leiterplatte in der Nähe des Kondensators. Lagern Sie die Bauteile in einer trockenen Umgebung, um eine Feuchtigkeitsaufnahme zu verhindern, die die elektrischen Eigenschaften langfristig negativ beeinflussen könnte. Die vorgegebene Nennspannung sollte niemals überschritten werden, um einen Ausfall des Bauteils zu vermeiden.
Häufig gestellte Fragen (FAQ) zu Z5U-5 22N – Vielschicht-Keramikkondensator 22N, 20%
Was bedeutet Z5U beim Keramikkondensator?
Z5U ist eine Klassifizierung für keramische Dielektrika (Klasse 2). Kondensatoren mit Z5U-Dielektrikum bieten eine hohe Kapazität auf kleinem Raum und weisen eine mittlere Temperaturabhängigkeit der Kapazität auf. Sie sind gut geeignet für Anwendungen, bei denen Temperaturschwankungen moderat sind und eine hohe Kapazität wichtig ist, wie z.B. zur Entkopplung.
Welche Vorteile bietet die Vielschicht-Bauweise?
Die Vielschicht-Bauweise ermöglicht es, eine große Anzahl von dünnen Keramikschichten und Elektroden übereinander zu stapeln. Dies führt zu einer sehr hohen Kapazität in einem extrem kleinen Gehäusevolumen. Zudem sorgt die mehrschichtige Struktur für eine verbesserte thermische Ableitung und mechanische Stabilität.
Ist eine Toleranz von 20% für meine Anwendung ausreichend?
Eine Toleranz von 20% ist für viele allgemeine Anwendungen wie Entkopplung und Glättung völlig ausreichend. Für präzise Schwingkreise, Filter mit scharfen Grenzfrequenzen oder Timing-Schaltungen, bei denen die exakte Kapazität kritisch ist, könnten Kondensatoren mit engerer Toleranz (z.B. 5% oder 10%) besser geeignet sein. Überprüfen Sie die Anforderungen Ihrer spezifischen Schaltung.
Kann der Z5U-5 22N für Hochfrequenzanwendungen verwendet werden?
Ja, der Z5U-5 22N eignet sich aufgrund seines geringen äquivalenten Serienwiderstands (ESR) und seiner kompakten Bauform gut für viele Hochfrequenzanwendungen, insbesondere zur Entkopplung von Stromversorgungen von Hochgeschwindigkeits-ICs. Die genauen HF-Eigenschaften hängen jedoch von der spezifischen Ausführung und der Nennspannung ab.
Was sind die Hauptanwendungsgebiete für diesen Kondensatortyp?
Die Hauptanwendungsgebiete umfassen die Entkopplung von Stromversorgungsleitungen bei integrierten Schaltungen (ICs), die Filterung von Rauschen in digitalen und analogen Schaltungen, die Glättung von Gleichspannungen in Netzteilen, sowie den Einsatz in Koppelkondensator-Schaltungen in der Audioelektronik.
Wie unterscheidet sich Z5U von anderen Keramik-Dielektrika wie X7R oder C0G?
C0G (NP0) ist ein Klasse 1 Dielektrikum und bietet die höchste Temperatur- und Spannungsstabilität mit einer sehr geringen Kapazitätsänderung. X7R ist ein Klasse 2 Dielektrikum mit besserer Stabilität als Z5U, aber geringerer Kapazität pro Volumen. Z5U bietet die höchste Kapazität pro Volumen unter den genannten Klasse 2 Dielektrika, hat aber die größte Temperaturabhängigkeit der Kapazität.
Welche Nennspannung sollte ich wählen?
Die Wahl der Nennspannung hängt von der maximalen Spannung ab, die in Ihrer Schaltung an den Kondensator angelegt wird. Es ist ratsam, eine Nennspannung zu wählen, die deutlich über der maximalen Betriebsspannung liegt (oft ein Sicherheitsfaktor von 1,5 bis 2), um eine langfristige Zuverlässigkeit zu gewährleisten und einen Ausfall zu verhindern.
