XC95144XL10TQG14 – CPLD: Maximale Flexibilität und Leistung für Ihre anspruchsvollen Designs
Sie suchen nach einer leistungsfähigen und flexiblen Lösung für komplexe digitale Schaltungen und Systemintegration? Das XC95144XL10TQG14 CPLD (Complex Programmable Logic Device) bietet mit seinen 144 Makrozellen und 117 verfügbaren I/Os die ideale Plattform für Entwickler, die höchste Performance und Anpassungsfähigkeit benötigen. Dieses Bauteil ist prädestiniert für anspruchsvolle Projekte in den Bereichen Embedded Systems, Signalverarbeitung und Prototyping.
Hervorragende Performance und Entwicklungsgeschwindigkeit
Das XC95144XL10TQG14 setzt neue Maßstäbe in Sachen Geschwindigkeit und Effizienz. Mit einer typischen Gatterlaufzeit von nur 10 Nanosekunden ermöglicht es höchste Taktfrequenzen und somit eine Beschleunigung kritischer Signalpfade in Ihren Designs. Die CPLD-Architektur von Xilinx, bekannt für ihre schnelle Konfigurationszeit und deterministische Leistung, garantiert eine verlässliche Funktionalität, selbst unter widrigen Bedingungen. Dies unterscheidet es signifikant von Standardlösungen, die oft Kompromisse bei der Geschwindigkeit eingehen müssen.
Umfangreiche Ressourcen für komplexe Logik
Mit 144 Makrozellen bietet das XC95144XL10TQG14 eine beeindruckende Menge an programmierbarer Logik. Diese Makrozellen, bestehend aus einem Sum-of-Products (SOP)-Array und einem benutzerkonfigurierbaren Flip-Flop, erlauben die Implementierung einer breiten Palette von Funktionen, von einfachen Logikgattern bis hin zu komplexen Zustandsautomaten. Die 117 I/Os ermöglichen eine umfangreiche Anbindung an externe Komponenten und Schnittstellen, was es zu einer zentralen Komponente für die Systemintegration macht. Diese hohe Dichte an Ressourcen erlaubt die Konsolidierung mehrerer diskreter Logikbausteine in einem einzigen, hochintegrierten Bauteil.
Energieeffizienz dank 3,3V Betriebsspannung
Die native Betriebsspannung von 3,3 Volt des XC95144XL10TQG14 trägt maßgeblich zur Energieeffizienz Ihrer Designs bei. Dies ist besonders relevant für batteriebetriebene Geräte oder Systeme mit strengen Energiebudgets. Die geringere Verlustleistung im Vergleich zu 5V-basierten Lösungen reduziert zudem die Wärmeentwicklung, was die Zuverlässigkeit und Lebensdauer des Gesamtsystems erhöht. Diese Eigenschaft macht es zu einer ausgezeichneten Wahl für moderne, stromsparende Elektronikanwendungen.
Anwendungsbereiche und Design-Vorteile
Das XC95144XL10TQG14 eignet sich hervorragend für eine Vielzahl von Applikationen:
- Signalverarbeitung: Implementierung von digitalen Filtern, schnellen Datenkonvertern und komplexen Algorithmen.
- Systemsteuerung: Erstellung von Steuerungslogik für Maschinen, Fahrzeugelektronik oder industrielle Automatisierung.
- Prototyping und Emulation: Schnelles Testen von Logikdesigns, bevor diese auf ASICs oder FPGAs portiert werden.
- Schnittstellen-Konverter: Anpassung von Protokollen und Signalen zwischen verschiedenen digitalen Standards.
- Erweiterung von Mikrocontrollern: Bereitstellung zusätzlicher I/Os und schneller Logikfunktionen für Mikrocontroller-basierte Systeme.
- Optimierung von bestehenden Designs: Konsolidierung von mehreren kleineren Logikbausteinen in einem einzigen, leistungsfähigeren CPLD.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | CPLD (Complex Programmable Logic Device) |
| Hersteller | Xilinx (XC9500XL Familie) |
| Makrozellen | 144 |
| Verfügbare I/Os | 117 |
| Betriebsspannung | 3,3V (typisch) |
| Gatterlaufzeit (typisch) | 10ns |
| Gehäuse | TQFP-144 |
| Programmierbarkeit | In-System-Programmierbar (ISP) |
| Konfigurationsspeicher | Flash-basiert (nicht-volatil) |
Design-Vorteile des XC95144XL10TQG14 im Detail
Die Wahl des XC95144XL10TQG14 für Ihr nächstes Elektronikprojekt bietet signifikante Vorteile gegenüber alternativen Lösungen:
- Hohe Programmierbarkeit: Dank der Flash-Technologie ist das CPLD In-System-programmierbar (ISP), was iterative Design-Optimierungen im Feld ermöglicht, ohne das Bauteil physisch austauschen zu müssen. Dies spart Zeit und Kosten im Entwicklungsprozess.
- Nicht-volatile Konfiguration: Die Flash-basierte Konfiguration bedeutet, dass das CPLD seine Programmierung auch nach Stromausfall behält. Dies eliminiert die Notwendigkeit externer Konfigurations-ROMs und vereinfacht das Systemdesign erheblich.
- Robuste Leistung: Die XC9500XL-Familie ist bekannt für ihre Zuverlässigkeit und deterministische Leistung. Die schnelle Gatterlaufzeit von 10ns sorgt für präzise Timing-Charakteristiken, die für zeitkritische Anwendungen unerlässlich sind.
- Hohe Integration: Die Kombination aus 144 Makrozellen und 117 I/Os in einem einzigen TQFP-144 Gehäuse ermöglicht eine starke Reduzierung der Stückzahl und eine Vereinfachung des Platinenlayouts. Dies führt zu kleineren und kostengünstigeren Designs.
- Flexibilität in der Logikimplementierung: Jede Makrozelle bietet eine flexible Sum-of-Products-Struktur, die durch ein anpassbares Register ergänzt wird. Dies ermöglicht die Implementierung einer breiten Palette von sequenziellen und kombinatorischen Logikfunktionen.
- Niedriger Stromverbrauch: Die 3,3V Betriebsspannung gewährleistet einen effizienten Betrieb, was für portable und energiebewusste Anwendungen von entscheidender Bedeutung ist.
- Gute Signalintegrität: Das TQFP-144 Gehäuse bietet eine angemessene Anzahl von Anschlüssen, um eine gute Signalintegrität zu gewährleisten und die Performance des Bauteils optimal zu nutzen.
FAQ – Häufig gestellte Fragen zu XC95144XL10TQG14 – CPLD, 144 Makrozellen, 117 I/O , 3,3V , 10ns, TQFP-144
Was ist der Hauptunterschied zwischen einem CPLD und einem FPGA?
Der Hauptunterschied liegt in der Architektur und der Programmiertechnologie. CPLDs wie das XC95144XL10TQG14 basieren typischerweise auf einer Sum-of-Products-Struktur und verwenden oft Flash-Speicher für die Konfiguration, was ihnen nicht-volatile und schnelle Konfigurationszeiten verleiht. FPGAs (Field-Programmable Gate Arrays) hingegen verwenden SRAM-basierte Look-up-Tabellen (LUTs) und sind nicht-volatil, was bedeutet, dass sie bei jedem Einschalten neu konfiguriert werden müssen und oft eine größere Logikdichte und Flexibilität, aber auch eine längere Konfigurationszeit haben.
Welche Art von Logik kann mit 144 Makrozellen implementiert werden?
Mit 144 Makrozellen können Sie eine Vielzahl von digitalen Logikfunktionen implementieren. Dazu gehören einfache Logikgatter, komplexere kombinatorische Funktionen wie Addierer, Multiplexer oder Decodierer, sowie sequentielle Logik wie Register, Zähler und Zustandsautomaten. Die genaue Komplexität hängt von der Effizienz Ihrer Logiksynthese und der Art der zu implementierenden Funktionen ab.
Ist das XC95144XL10TQG14 für High-Speed-Signalverarbeitung geeignet?
Ja, die typische Gatterlaufzeit von 10 Nanosekunden des XC95144XL10TQG14 macht es für viele High-Speed-Anwendungen geeignet. Es ermöglicht die Verarbeitung von Signalen mit hohen Taktfrequenzen, was für Echtzeit-Signalverarbeitung, schnelle Datenübertragung und anspruchsvolle Steuerungsaufgaben entscheidend ist.

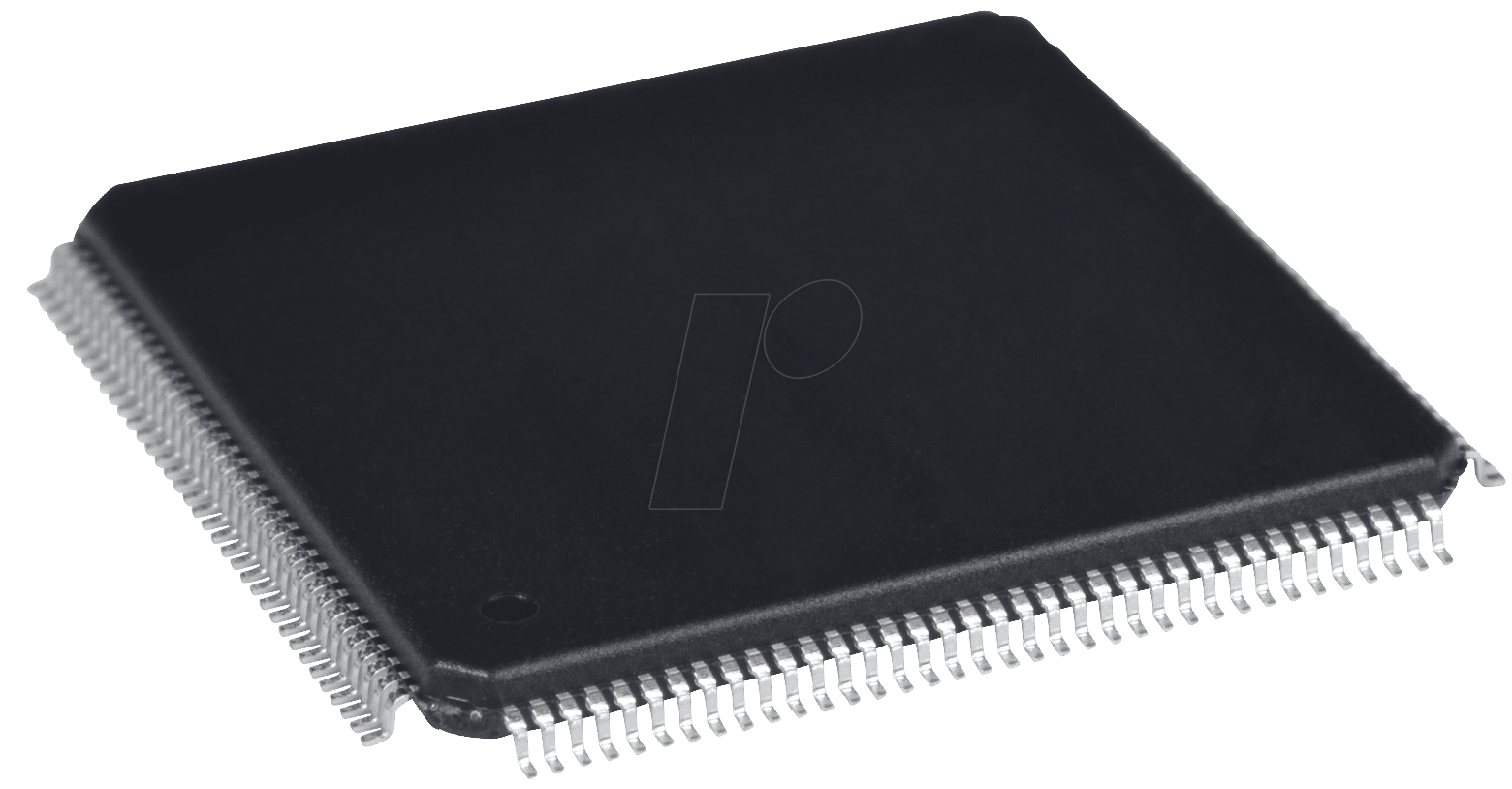

Was bedeutet „TQFP-144 Gehäuse“?
TQFP steht für Thin Quad Flat Pack. Es handelt sich um ein flaches, quadratisches Oberflächentragendes (SMD) Gehäuse mit Anschlüssen an allen vier Seiten. Die „-144“ gibt die Anzahl der Anschlüsse (Pins) an, in diesem Fall 144. Dieses Gehäuseformat ist weit verbreitet und ermöglicht eine gute Handhabung und Platzierung auf Leiterplatten.
Wie wird das XC95144XL10TQG14 programmiert?
Das XC95144XL10TQG14 wird typischerweise über eine JTAG-Schnittstelle (IEEE 1149.1) programmiert. Xilinx bietet hierfür spezielle Programmierwerkzeuge und Software (z.B. im Rahmen der Vivado Design Suite oder älterer ISE Design Tools), die es Entwicklern ermöglichen, ihr Logikdesign in eine Bitstream-Datei zu kompilieren und diese auf das CPLD zu laden.
Ist die Konfiguration des CPLD nach dem Ausschalten erhalten?
Ja, das XC95144XL10TQG14 verwendet eine Flash-basierte Konfiguration. Das bedeutet, dass die einmal programmierte Logikschaltung auch nach dem Abschalten der Stromversorgung nicht verloren geht. Sie ist nicht-volatil und steht sofort nach dem Einschalten zur Verfügung, was die Inbetriebnahme beschleunigt und externe Konfigurationsbausteine überflüssig macht.
Welche Vorteile bietet die 3,3V Betriebsspannung?
Die 3,3V Betriebsspannung ist ein Standard für moderne digitale Schaltungen. Sie bietet eine gute Balance zwischen Leistung und Energieeffizienz. Im Vergleich zu älteren 5V-Systemen ermöglicht sie eine geringere Stromaufnahme und damit eine reduzierte Wärmeentwicklung. Dies ist vorteilhaft für die Langlebigkeit der Bauteile und die Energiebilanz von Geräten.
