XC 9536XL VQ44 – Maximale Flexibilität für anspruchsvolle digitale Designs
Benötigen Sie eine hochgradig anpassbare Logik-Lösung, um komplexe Steuerungsaufgaben oder Signalverarbeitung in Ihren elektronischen Schaltungen zu realisieren? Das XC 9536XL VQ44 – ein CPLD mit 36 Makrozellen und 34 I/O-Pins, das bei 3,3V Spannung und einer Zugriffszeit von 10 ns arbeitet – ist die präzise Antwort für Entwickler, Ingenieure und Systemarchitekten, die eine zuverlässige, leistungsfähige und gleichzeitig kosteneffiziente Plattform für Prototyping und Embedded-Anwendungen suchen.
Die Überlegenheit des XC 9536XL VQ44 für Ihr Projekt
Im Vergleich zu festverdrahteten ASICs oder weniger flexiblen Logik-Bausteinen bietet das XC 9536XL VQ44 eine unerreichte Kombination aus Programmierbarkeit, Leistung und Effizienz. Seine Architekturnatur als Complex Programmable Logic Device (CPLD) ermöglicht eine schnelle und einfache Anpassung an sich ändernde Anforderungen, ohne die Notwendigkeit teurer und zeitaufwändiger Neufertigungsprozesse. Die optimierte Struktur mit 36 Makrozellen und 34 flexiblen I/O-Pins erlaubt die Implementierung komplexer digitaler Funktionen auf einem einzigen Chip, was zu einer Reduzierung der Stückzahl, des Platzbedarfs und der Systemkomplexität führt.
Leistungsstarke Features und technische Vorteile
Das XC 9536XL VQ44 ist darauf ausgelegt, den Anforderungen moderner digitaler Systeme gerecht zu werden. Seine Kernmerkmale bieten Entwicklern entscheidende Vorteile:
- Hohe Logikdichte: Mit 36 Makrozellen bietet der Baustein ausreichend Ressourcen für die Implementierung einer Vielzahl von digitalen Funktionen, von einfachen Logikgattern bis hin zu komplexen Zustandsautomaten oder Datapaths.
- Flexible I/O-Anbindung: 34 frei konfigurierbare Ein-/Ausgangspins ermöglichen eine nahtlose Integration in nahezu jedes Schaltungsdesign. Diese Pins können individuell als Ein- oder Ausgänge konfiguriert werden, was eine maximale Flexibilität bei der Schnittstellenanbindung gewährleistet.
- Schnelle Reaktionszeiten: Eine Zugriffszeit von 10 Nanosekunden stellt sicher, dass die logischen Operationen nahezu verzögerungsfrei ausgeführt werden, was für zeitkritische Anwendungen unerlässlich ist.
- Energieeffizienz: Der Betrieb bei 3,3 Volt ermöglicht einen geringen Stromverbrauch, was besonders in batteriebetriebenen Geräten oder energiebewussten Systemen von Vorteil ist.
- Robustheit und Zuverlässigkeit: Die Architektur von CPLDs ist bekannt für ihre schnelle Konfigurationsladung und inhärente Zuverlässigkeit, was das XC 9536XL VQ44 zu einer stabilen Wahl für industrielle und anspruchsvolle Anwendungen macht.
- Umfangreiche Entwicklungsunterstützung: Typischerweise bieten Hersteller von CPLDs leistungsstarke Software-Tools für die Synthese, Platzierung und Verdrahtung, die den Designprozess beschleunigen und vereinfachen.
Anwendungsgebiete und Integrationsmöglichkeiten
Die Vielseitigkeit des XC 9536XL VQ44 eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Branchen. Seine Fähigkeit, komplexe Logik zu implementieren, macht ihn zu einer idealen Komponente für:
- Industrielle Automatisierung: Steuerung von Maschinen, Signalverarbeitung in Sensoren, Implementierung von Kommunikationsprotokollen.
- Embedded-Systeme: Erweitertes I/O-Handling, Gerätesteuerung, benutzerdefinierte Schnittstellen in Consumer-Elektronik.
- Telekommunikation: Signalaufbereitung, Protokollkonverter, Schnittstellenlogik.
- Prototyping und schnelle Entwicklung: Schnelle Erstellung und Validierung von digitalen Schaltungsdesigns, ohne auf langwierige ASIC-Entwicklung warten zu müssen.
- Spezifische Funktionsblöcke: Implementierung von benutzerdefinierten FIFOs, Zählern, Schieberegistern oder Dekodern.
Technische Spezifikationen im Detail
Für eine präzise Übersicht über die technischen Eigenschaften des XC 9536XL VQ44 – CPLD, 36 Makrozellen, 34 I/O, 3,3 V, 10 ns, VQFP-44, präsentieren wir Ihnen die wichtigsten Spezifikationen in der folgenden Tabelle:
| Merkmal | Spezifikation |
|---|---|
| Bausteintyp | Complex Programmable Logic Device (CPLD) |
| Logikressourcen | 36 Makrozellen |
| Programmierbare I/O-Pins | 34 |
| Betriebsspannung | 3,3 V |
| Maximale Zugriffszeit (Propagation Delay) | 10 ns |
| Gehäusetyp | VQFP-44 (44-pin Very Thin Quad Flat Pack) |
| Anwendungsbereich | Digitale Logikimplementierung, Steuerungsaufgaben, Signalverarbeitung, Embedded-Anwendungen |
| Konfigurationsspeed | Schnelle In-System-Programmierung (ISP) oder externe Programmierung, sofortige Verfügbarkeit nach Einschalten |
| Haltbarkeit der Konfiguration | Nicht-flüchtige Konfiguration (EEPROM-basiert), behält das Design nach dem Ausschalten |
FAQ – Häufig gestellte Fragen zu XC 9536XL VQ44 – CPLD, 36 Makrozellen, 34 I/O, 3,3 V, 10 ns, VQFP-44
Was ist ein CPLD und wie unterscheidet es sich von einem FPGA?
Ein CPLD (Complex Programmable Logic Device) ist ein integriertes Schaltkreis, der eine Ansammlung von Logikblöcken und programmierbaren Interkonnektivitäten enthält. Im Gegensatz zu FPGAs (Field-Programmable Gate Arrays), die eine hierarchische Struktur mit vielen kleinen Logikzellen und umfangreichen Routing-Ressourcen nutzen, basieren CPLDs oft auf einem „sum-of-products“-Architektur mit einem globalen Routing-Netzwerk. CPLDs sind typischerweise nicht-flüchtig, was bedeutet, dass ihre Konfiguration auch nach dem Ausschalten der Stromversorgung erhalten bleibt und der Baustein sofort einsatzbereit ist. FPGAs benötigen oft eine externe Konfigurations-ROM oder einen Mikrocontroller zum Laden ihrer Konfiguration.
Welche Art von Software wird benötigt, um das XC 9536XL VQ44 zu programmieren?
Für die Programmierung des XC 9536XL VQ44 werden spezialisierte Software-Tools vom Chiphersteller benötigt. Diese Tools, oft als „Software Development Kit“ (SDK) oder „Design Suite“ bezeichnet, umfassen typischerweise einen Hardware-Beschreibungssprachen (HDL)-Synthesizer (z.B. für VHDL oder Verilog), einen Place-and-Route-Tool und einen Konfigurationsgenerator. Gängige Beispiele sind Xilinx ISE Design Suite oder die entsprechenden Tools von Herstellern wie Lattice Semiconductor oder Altera (jetzt Intel). Die genaue Bezeichnung der Software hängt vom ursprünglichen Hersteller des CPLD ab.
Ist das XC 9536XL VQ44 für den Einsatz in Hochfrequenzanwendungen geeignet?
Mit einer Zugriffszeit von 10 ns ist das XC 9536XL VQ44 für eine Vielzahl von digitalen Anwendungen geeignet, die nicht im extremen Hochfrequenzbereich operieren. Es eignet sich hervorragend für Steuerungslogik, Signalaufbereitung und die Implementierung von Datenpfaden mit Taktraten im Bereich von wenigen MHz. Für Anwendungen, die Taktraten im Gigahertz-Bereich erfordern oder extrem geringe Signalverzögerungen über viele Logikstufen hinweg benötigen, könnten spezialisierte FPGAs oder dedizierte Hochfrequenz-ICs besser geeignet sein. Die 10 ns Zugriffszeit ermöglicht jedoch den Betrieb mit Taktraten bis zu 100 MHz unter optimalen Bedingungen.
Wie wird die Konfiguration des XC 9536XL VQ44 in den Baustein geladen?
Die Konfiguration wird üblicherweise über eine Schnittstelle wie JTAG (Joint Test Action Group) in den Baustein geladen. Viele CPLDs unterstützen auch In-System-Programmierung (ISP), was bedeutet, dass der Baustein im eingebauten Zustand auf der Zielplatine programmiert werden kann. Da CPLDs nicht-flüchtig sind (oft EEPROM-basiert), wird die Konfiguration nach dem Laden dauerhaft im Baustein gespeichert und steht sofort nach dem Einschalten zur Verfügung, ohne dass eine externe Konfigurations-ROM oder ein komplexer Boot-Vorgang notwendig ist.

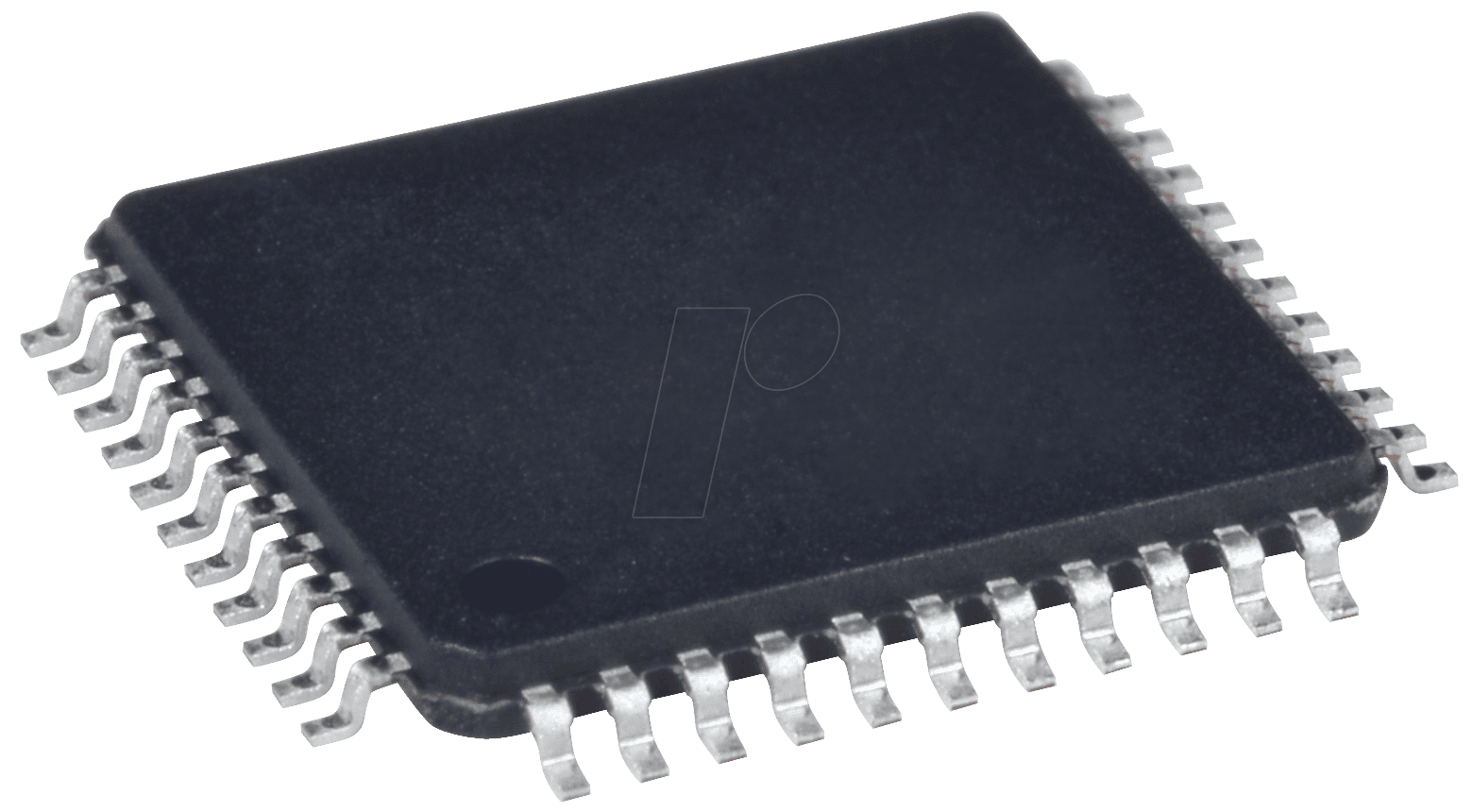

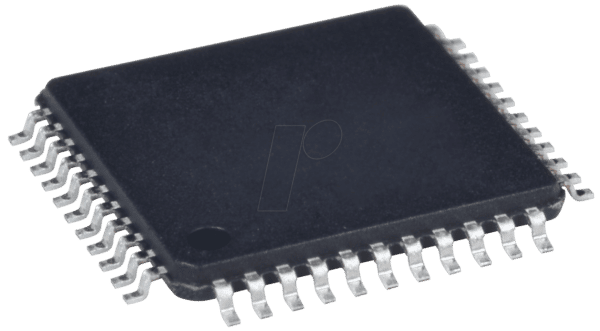

Was bedeutet VQFP-44 und welche Vorteile bietet dieses Gehäuse?
VQFP-44 steht für 44-lead Very Thin Quad Flat Pack. Dies ist ein Oberflächenmontagegehäuse mit 44 Anschlusspins, das sich durch eine geringe Bauhöhe (Very Thin) und eine quadratische Anordnung der Pins auf allen vier Seiten auszeichnet. VQFP-Gehäuse sind weit verbreitet und bieten eine gute Balance zwischen Pin-Anzahl, Größe und Montagefreundlichkeit für automatisierte Bestückungsprozesse. Sie sind eine Standardwahl für viele integrierte Schaltkreise, die eine moderate Anzahl von Ein- und Ausgängen erfordern und eine Platzersparnis auf der Leiterplatte gegenüber älteren DIP-Gehäusen ermöglichen.
Wie kann das XC 9536XL VQ44 dazu beitragen, die Stückzahl und Komplexität in meiner Schaltung zu reduzieren?
Durch die Integration mehrerer diskreter Logikfunktionen, Zustandsautomaten oder sogar kleinerer Mikrocontroller-Peripherien in einen einzigen CPLD-Baustein können Sie die Anzahl der einzelnen Komponenten auf Ihrer Leiterplatte erheblich reduzieren. Anstatt viele kleine ICs für verschiedene Logikaufgaben zu verwenden, bündeln Sie diese Funktionalität im XC 9536XL VQ44. Dies führt direkt zu einer geringeren Stückzahl, einer einfacheren Leiterplattenlayout-Planung, weniger Verbindungen und potenziell einer verbesserten Signalintegrität, da die Anzahl der externen Signalwege minimiert wird.
Gibt es Einschränkungen bezüglich der elektrischen Belastbarkeit der I/O-Pins des XC 9536XL VQ44?
Wie bei allen Halbleiterbauelementen gibt es elektrische Belastungsgrenzen für die I/O-Pins. Diese sind in den detaillierten Datenblättern des Herstellers spezifiziert und umfassen typischerweise maximale Stromstärken pro Pin und insgesamt, sowie Spannungsbereiche (z.B. tolerierte Überspannungen oder Leckströme). Es ist essenziell, diese Spezifikationen zu prüfen und sicherzustellen, dass die angeschlossenen externen Schaltungen innerhalb der zulässigen Grenzen bleiben, um Beschädigungen des CPLD zu vermeiden. Die Verwendung von Pull-up- oder Pull-down-Widerständen, Schutzdioden oder Treiberstufen kann notwendig sein, um die I/O-Pins vor schädlichen elektrischen Bedingungen zu schützen, insbesondere wenn die angeschlossene Logik nicht direkt kompatibel ist.
