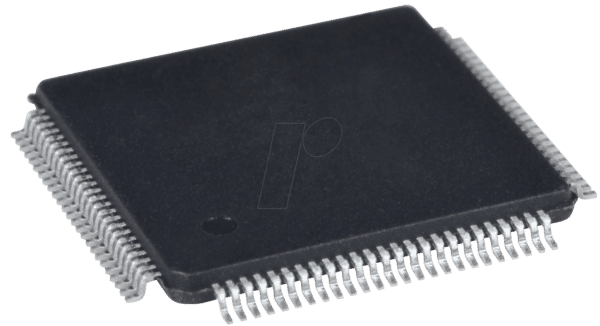

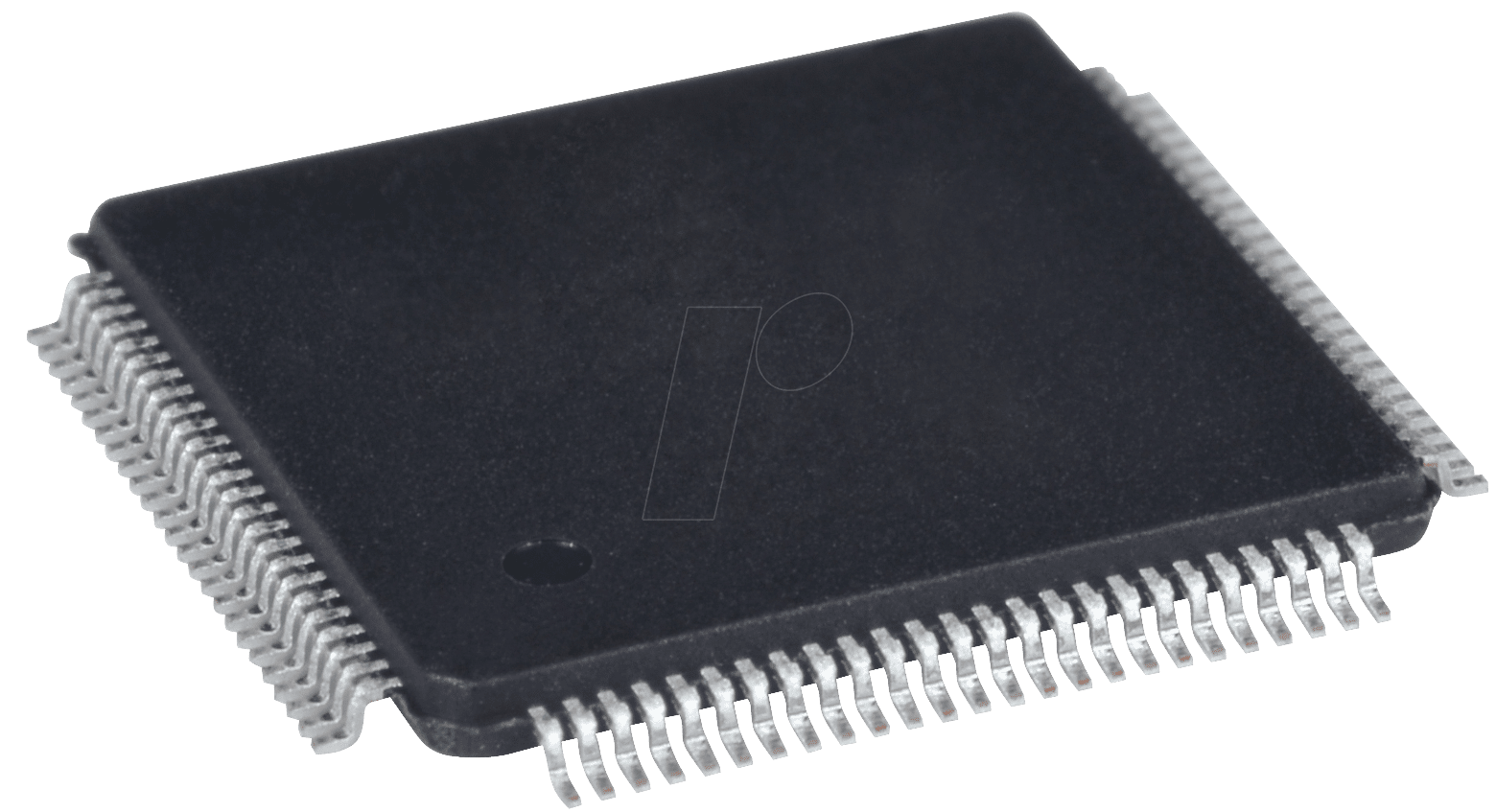

XC 95144XL TQ100 – CPLD: Präzision und Leistung für anspruchsvolle Schaltungsdesigns
Für Ingenieure und Entwickler, die komplexe digitale Logik mit hoher Flexibilität und Geschwindigkeit realisieren müssen, bietet das XC 95144XL TQ100 – CPLD die ideale Lösung. Dieses Field-Programmable Logic Device (FPLD) wurde entwickelt, um Standard-Schaltungslösungen zu übertreffen, indem es eine beispiellose Anpassungsfähigkeit, effiziente Signalverarbeitung und zuverlässige Funktionalität in einem kompakten Gehäuse vereint.
Leistungsstarke Funktionalität für zukunftsweisende Anwendungen
Das XC 95144XL TQ100 – CPLD zeichnet sich durch seine hohe Dichte an Makrozellen und I/O-Pins aus, was eine umfassende Realisierung komplexer Logikfunktionen ermöglicht. Mit 144 Makrozellen steht eine beträchtliche Kapazität für die Implementierung von kombinatorischer und sequentieller Logik zur Verfügung. Diese hohe Makrozellendichte ist entscheidend für die Entwicklung von Geräten, die eine große Anzahl von Logikgattern oder komplexen Zustandsmaschinen erfordern, und bietet somit eine signifikante Verbesserung gegenüber CPLDs mit geringerer Kapazität, die oft an ihre Grenzen stoßen.
Die 81 verfügbaren I/O-Pins bieten eine extensive Konnektivität zu externen Komponenten und Systemen. Diese hohe Anzahl an I/O-Anschlüssen ermöglicht die gleichzeitige Anbindung zahlreicher Sensoren, Aktoren oder anderer digitaler Bausteine, was für die Realisierung fortschrittlicher Schnittstellen und Steuerungsapplikationen unerlässlich ist. Im Vergleich zu CPLDs mit weniger I/O-Pins minimiert dies die Notwendigkeit von zusätzlichen Multiplexern oder Bus-Expandern, was zu einer vereinfachten Schaltungsentwicklung und reduzierten Systemkosten führt.
Optimale Leistung durch schnelle Schaltzeiten und geringe Spannung
Die Betriebsspannung von 3,3V des XC 95144XL TQ100 – CPLD ist ein weiterer kritischer Faktor für seine Überlegenheit. Diese Niederspannungsarchitektur trägt zur Reduzierung des Energieverbrauchs bei, was insbesondere in batteriebetriebenen Geräten oder energieeffizienten Systemen von großer Bedeutung ist. Gleichzeitig ermöglicht die 3,3V-Technologie eine nahtlose Integration mit anderen modernen Niederspannungs-CMOS-Bausteinen, was die Kompatibilität und Systemzuverlässigkeit erhöht. Die typische Schaltzeit von 10 ns stellt sicher, dass das CPLD auch in Hochgeschwindigkeitsanwendungen eine schnelle und reaktionsschnelle Signalverarbeitung gewährleistet. Diese Geschwindigkeit ist entscheidend für zeitkritische Operationen wie die Datenerfassung, Protokollverarbeitung oder die Steuerung von Hochfrequenzschaltungen.
Vorteile des XC 95144XL TQ100 – CPLD im Überblick
- Hohe Logikdichte: 144 Makrozellen ermöglichen die Implementierung komplexer und umfangreicher digitaler Schaltungen, die mit Standardlösungen nicht realisierbar wären. Dies verkürzt die Entwicklungszeit und reduziert den Bedarf an mehreren kleineren FPGAs oder ASICs.
- Umfassende Konnektivität: 81 I/O-Pins bieten maximale Flexibilität für die Integration mit einer Vielzahl von Peripheriegeräten und Systemkomponenten, was die Systemkomplexität reduziert und die Anzahl der benötigten externen Komponenten minimiert.
- Energieeffizienz: Die 3,3V Betriebsspannung senkt den Stromverbrauch und ist ideal für mobile, batteriebetriebene und energiebewusste Anwendungen.
- Schnelle Reaktionszeiten: Eine typische Schaltzeit von 10 ns gewährleistet eine zeitgerechte Verarbeitung von Signalen, was für Hochleistungsanwendungen unerlässlich ist.
- Anpassungsfähigkeit: Als CPLD ist die Logik jederzeit neu programmierbar, was eine schnelle Iteration im Designprozess ermöglicht und eine einfache Anpassung an sich ändernde Anforderungen erlaubt, im Gegensatz zu ASICs, die fest verdrahtet sind.
- Kompakte Bauform: Das TQFP-100-Gehäuse bietet eine platzsparende Lösung für Leiterplatten und ist ideal für Anwendungen mit begrenztem Bauraum.
Technische Spezifikationen und Design-Merkmale
| Eigenschaft | Details |
|---|---|
| Herstellerbezeichnung | XC 95144XL TQ100 |
| Logiktyp | Complex Programmable Logic Device (CPLD) |
| Makrozellen | 144 |
| Programmierbare I/O-Pins | 81 |
| Betriebsspannung | 3,3V |
| Typische Schaltzeit | 10 ns |
| Gehäuse | TQFP-100 (Thin Quad Flat Package) |
| Anwendungsbereiche | Digitale Signalverarbeitung, Systemintegration, benutzerdefinierte Logik, Protokollkonverter, Schnittstellensteuerung |
| Programmierbarkeit | In-System-Programmierung (ISP) über JTAG oder ähnliche Standards möglich, ermöglicht Feldaktualisierungen und schnelle Prototypenentwicklung. |
| Speichertechnologie | Flash-basiert, bietet nicht-flüchtigen Speicher für Konfigurationsdaten, was ein schnelles Booten ohne externe Konfigurations-ROMs ermöglicht. |
Anwendungsgebiete: Wo das XC 95144XL TQ100 – CPLD glänzt
Das XC 95144XL TQ100 – CPLD ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Flexibilität, Leistung und Zuverlässigkeit im Vordergrund stehen. Seine hohe Logikdichte und die beträchtliche Anzahl an I/O-Pins machen es zur idealen Wahl für die Implementierung komplexer digitaler Architekturen. Dazu gehören:
- Digitale Signalverarbeitung (DSP): Implementierung von benutzerdefinierten Filtern, mathematischen Operationen und Steuerungseinheiten für Echtzeitsignalverarbeitungssysteme.
- Systemintegration und Glue-Logik: Verbindung und Steuerung verschiedener Mikrocontroller, FPGAs oder anderer ASICs, um komplexe digitale Systeme zu schaffen. Das CPLD fungiert hier als universelle Schnittstellen- und Steuerkomponente.
- Protokollkonverter und Schnittstellen: Design von flexiblen Schnittstellen für unterschiedliche Kommunikationsprotokolle, z.B. die Anpassung von seriellen Schnittstellen oder die Implementierung von benutzerdefinierten Bus-Protokollen.
- Industrielle Automatisierung: Steuerung von Produktionsanlagen, Datenerfassung von Sensoren und die Implementierung von sicherheitskritischen Logikfunktionen.
- Embedded-Systeme: Erstellung von maßgeschneiderter Logik für eingebettete Systeme, wo Standard-Mikrocontroller an ihre Grenzen stoßen oder spezifische Hardware-Beschleunigung benötigt wird.
- Telekommunikation: Implementierung von Logik für Kommunikationsschnittstellen, Signalaufbereitung und Steuerungseinheiten in Netzwerkausrüstung.
- Test- und Messgeräte: Entwicklung von hochspezialisierten Testschaltungen und Messsystemen, die eine präzise digitale Steuerung und Datenerfassung erfordern.
Die programmierbare Natur des CPLD ermöglicht es Entwicklern, Designs schnell zu iterieren und anzupassen, was den Prototyping-Prozess erheblich beschleunigt. Im Vergleich zu einem ASIC, dessen Design und Fertigung zeitaufwändig und kostspielig ist, bietet das CPLD eine kostengünstige und flexible Alternative für Design und Entwicklung.
FAQ – Häufig gestellte Fragen zu XC 95144XL TQ100 – CPLD, 144 Makrozellen, 81 I/O , 3,3V , 10ns, TQFP-100
Was unterscheidet ein CPLD von einem FPGA?
Der Hauptunterschied liegt in der Speichertechnologie und der Architektur. CPLDs basieren typischerweise auf Flash- oder EEPROM-Technologie und haben eine Makrozellen-Architektur mit globaler interconnects. Sie sind nicht-flüchtig, booten schnell und sind ideal für einfache bis mittelschwere Logikaufgaben, Glue-Logik und Sicherheitsfunktionen. FPGAs verwenden SRAM-basierte Konfiguration, sind flüchtig und bieten eine flexiblere Routing-Architektur mit einer größeren Anzahl von Logikzellen, was sie für sehr komplexe Designs und Hochleistungsprozessoren geeignet macht. Das XC 95144XL ist ein CPLD, das für seine Zuverlässigkeit und schnellen Bootzeiten bekannt ist.
Ist das XC 95144XL TQ100 mit 5V Logik kompatibel?
Das XC 95144XL TQ100 ist für den Betrieb mit 3,3V ausgelegt. Während die I/O-Pins eine gewisse Toleranz für höhere Spannungen aufweisen können, wird für eine vollständige Kompatibilität mit 5V-Systemen ein Pegelwandler (Level Shifter) empfohlen, um sicherzustellen, dass die Signalpegel korrekt angepasst werden und Schäden am Baustein vermieden werden.
Wie wird das XC 95144XL TQ100 programmiert?
Das CPLD unterstützt die In-System-Programmierung (ISP), typischerweise über Standardschnittstellen wie JTAG. Dies ermöglicht die Programmierung des Geräts auf der Leiterplatte, ohne dass es ausgelötet werden muss. Dies ist ein wesentlicher Vorteil für die schnelle Prototypenentwicklung, das Debugging und für Feldaktualisierungen.
Welche Entwicklungswerkzeuge werden für das XC 95144XL TQ100 benötigt?
Für die Entwicklung mit diesem CPLD werden in der Regel spezialisierte Design-Software-Suiten des Herstellers (in diesem Fall wahrscheinlich Xilinx oder ein vergleichbarer Anbieter) benötigt. Diese Tools umfassen Synthese-Engines, Place-and-Route-Tools und Programmierer-Utilities, die es Entwicklern ermöglichen, HDL-Code (wie VHDL oder Verilog) zu entwerfen, zu simulieren und die Konfiguration für das CPLD zu generieren.
Was bedeutet TQFP-100 für die Anwendung?
TQFP-100 steht für Thin Quad Flat Package mit 100 Pins. Dies ist ein oberflächenmontierbares Gehäuse, das eine relativ hohe Pin-Dichte auf einer kleinen Grundfläche bietet. Die dünne Bauweise macht es ideal für Anwendungen mit begrenztem Bauraum auf der Leiterplatte. Die 100 Pins entsprechen den 81 I/O-Pins sowie Stromversorgungs- und Ground-Pins.
Ist das XC 95144XL TQ100 nicht-flüchtig?
Ja, das XC 95144XL TQ100 ist ein Flash-basiertes CPLD, was bedeutet, dass seine Konfiguration nicht-flüchtig ist. Das bedeutet, dass das Design nach dem Ausschalten der Stromversorgung im Baustein gespeichert bleibt und das Gerät sofort nach dem Einschalten betriebsbereit ist, ohne dass ein externes Konfigurations-ROM erforderlich ist.
Welche Leistungsvorteile bietet die 10ns Schaltzeit?
Eine typische Schaltzeit von 10 Nanosekunden bedeutet, dass das Signal nach einer Zustandsänderung innerhalb von 10 Nanosekunden an den Ausgangspins des CPLDs stabil anliegt. Dies ist entscheidend für Anwendungen, die schnelle Reaktionszeiten erfordern, wie z.B. die Verarbeitung von Hochgeschwindigkeitssignalen, die Synchronisation von Datenströmen oder die Steuerung von schnellen Motoren oder Aktorik. Es ermöglicht die Implementierung von Logikfunktionen, die mit langsameren Bausteinen nicht realisierbar wären.
