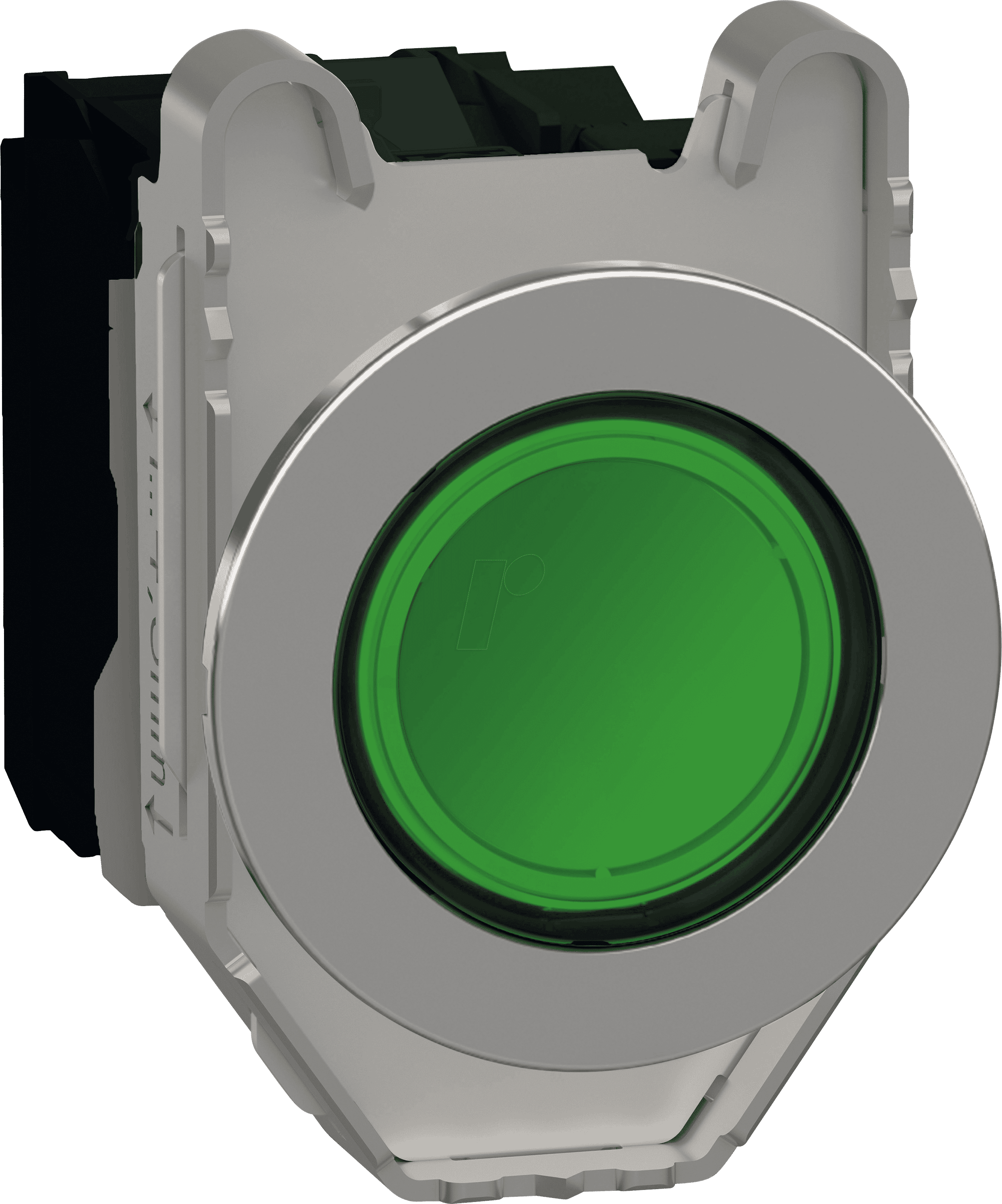

XB4FW33B5 – Leuchtdrucktaster Harmony XB4F: Zuverlässige Steuerung und klare Signalisierung für anspruchsvolle Anwendungen
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Steuerung Ihrer Maschinen und Anlagen, die gleichzeitig eine eindeutige visuelle Rückmeldung über den Betriebszustand liefert? Der Leuchtdrucktaster Harmony XB4F (XB4FW33B5) mit 30mm Einbaudurchmesser, einer Kombination aus 1 Schließer (1S) und 1 Öffner (1Ö) Kontakt sowie einer grünen LED-Beleuchtung für 24V-Systeme ist die ideale Wahl für industrielle Automatisierungsanwendungen, Schaltschrankbau und allgemeine Steuerungsaufgaben, bei denen Präzision, Langlebigkeit und klare Signalisierung unerlässlich sind.
Leuchtende Vorteile des Harmony XB4F
Der XB4FW33B5 Leuchtdrucktaster aus der renommierten Harmony XB4 Serie von Schneider Electric setzt neue Maßstäbe in puncto Benutzerfreundlichkeit und Systemintegration. Im Gegensatz zu herkömmlichen Drucktastern bietet dieser Taster nicht nur eine taktile Rückmeldung, sondern auch eine integrierte Leuchtfunktion, die den Betriebszustand einer Maschine oder eines Prozesses sofort und unmissverständlich anzeigt. Dies ist entscheidend zur Vermeidung von Fehlbedienungen, zur Erhöhung der Arbeitssicherheit und zur Optimierung von Produktionsabläufen. Die robuste Bauweise und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer auch unter widrigsten Umgebungsbedingungen.
Maximale Zuverlässigkeit und Präzision
Der Kern des XB4FW33B5 ist seine ausgeklügelte Kontaktgeometrie. Mit der Kombination aus einem Schließer- und einem Öffnerkontakt (1Ö+1S) bietet dieser Leuchtdrucktaster eine hohe Flexibilität bei der Integration in bestehende Steuerungssysteme. Er ermöglicht sowohl das Schalten von Steuerströmen als auch die Erfassung des Tastendrucks für Signalisierungs- oder Verriegelungsfunktionen. Die 24V AC/DC-Betriebsspannung der integrierten grünen Leuchtdiode sorgt für eine effiziente und sichere Beleuchtung, die auch bei hellem Umgebungslicht gut sichtbar ist.
- Integrierte Signalgebung: Klare visuelle Anzeige des Betriebszustandes durch grüne Leuchtdiode.
- Flexibles Kontaktarrangement: 1 Schließer (1S) und 1 Öffner (1Ö) Kontakt für vielseitige Steuerungsaufgaben.
- Hohe Schaltleistung: Geeignet für eine Vielzahl von industriellen Steuerungsanwendungen.
- Langlebige Konstruktion: Robuste Materialien und präzise Fertigung für maximale Betriebssicherheit.
- Einfache Montage: Standardisierte 30mm Einbauöffnung ermöglicht schnelle Integration in bestehende Schaltschränke und Bedienfelder.
- Energieeffiziente Beleuchtung: Geringer Stromverbrauch der 24V LED-Leuchte.
Technische Spezifikationen im Detail
Der XB4FW33B5 Leuchtdrucktaster ist ein Meisterwerk der Ingenieurskunst, das auf jahrelanger Erfahrung und kontinuierlicher Weiterentwicklung im Bereich der Industriesteuerungen basiert. Jedes Detail ist darauf ausgelegt, eine maximale Leistung und Zuverlässigkeit zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Produktname | Harmony XB4F Leuchtdrucktaster |
| Referenznummer | XB4FW33B5 |
| Betriebsspannung der Leuchte | 24 V AC/DC |
| Farbe der Leuchte | Grün |
| Betätigungsart | Drucktaster |
| Kontaktbelegung | 1 Schließer (1S) + 1 Öffner (1Ö) |
| Schutzart | IP65 (Frontseite), IP20 (Anschlüsse) gemäß IEC 60529 |
| Einbaudurchmesser | 30 mm |
| Material der Kontakte | Silberlegierung (Ag) – für hohe Leitfähigkeit und Langlebigkeit |
| Gehäusematerial | Verchromtes Metall – bietet hervorragende mechanische Festigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | -40 °C bis +70 °C – Zuverlässiger Betrieb in extremen Umgebungen |
| Lagertemperatur | -40 °C bis +70 °C |
| Vibrationsfestigkeit | 5 gn (f=10 bis 500 Hz) gemäß IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer 18 ms) für Halb-Sinus-Welle gemäß IEC 60068-2-27 |
| Elektrische Lebensdauer | > 1.000.000 Schaltspiele bei Nennlast – optimierte Langlebigkeit |
Anwendungsgebiete: Wo der XB4FW33B5 glänzt
Die Einsatzmöglichkeiten des XB4FW33B5 Leuchtdrucktasters sind nahezu unbegrenzt, wo immer eine zuverlässige Steuerung mit klarer optischer Rückmeldung gefragt ist. Typische Anwendungsfelder umfassen:
- Industrielle Automatisierung: Steuerung und Überwachung von Produktionsanlagen, Förderbändern, Maschinenarmen und Roboterzellen.
- Schaltschrankbau: Als Bedienelemente und Statusanzeigen in komplexen Steuerungsschränken für industrielle Prozesse.
- Gebäudeautomatisierung: Integration in Leitsysteme zur Steuerung von Lüftungsanlagen, Beleuchtungssystemen oder Sicherheitseinrichtungen, wo eine optische Statusanzeige erwünscht ist.
- Prozesssteuerung: Überwachung und Steuerung von kritischen Prozessschritten in der chemischen, pharmazeutischen oder Lebensmittelindustrie.
- Maschinenbau: Als integraler Bestandteil der Bedienoberflächen von Werkzeugmaschinen, Verpackungsmaschinen oder Druckmaschinen.
- Sicherheitstechnik: Als Not-Aus-Taster mit integrierter Leuchtanzeige oder als Statusanzeige für Sicherheitsschaltungen.
Langfristige Investition in Effizienz und Sicherheit
Die Investition in den Harmony XB4F Leuchtdrucktaster XB4FW33B5 ist eine Investition in die operative Exzellenz Ihres Unternehmens. Die Kombination aus hochwertigen Materialien, präziser Mechanik und elektronischer Zuverlässigkeit minimiert Ausfallzeiten und erhöht die Produktivität. Die klare Signalisierung durch die grüne Leuchtdiode reduziert menschliche Fehler und trägt somit direkt zur Erhöhung der Arbeitssicherheit bei. Die einfache Montage und die Kompatibilität mit standardisierten 30mm Einbauöffnungen erlauben eine schnelle und kostengünstige Integration, selbst in bestehende Anlagen.
Häufig gestellte Fragen zum XB4FW33B5 – Leuchtdrucktaster Harmony XB4F, 30mm, 1Ö+1S, grün, 24 V
Was bedeutet die Kombination 1Ö+1S bei den Kontakten?
Die Bezeichnung 1Ö+1S steht für einen Öffnerkontakt (normally closed, NC) und einen Schließerkontakt (normally open, NO). Der Öffnerkontakt ist im Ruhezustand geschlossen und öffnet, wenn der Taster betätigt wird. Der Schließerkontakt ist im Ruhezustand offen und schließt, wenn der Taster betätigt wird. Diese Konfiguration ermöglicht vielfältige Steuerungs- und Signalisierungsfunktionen.
Ist der Leuchtdrucktaster XB4FW33B5 für den Einsatz im Freien geeignet?
Der Leuchtdrucktaster XB4FW33B5 verfügt über eine Schutzart von IP65 an der Frontseite. Dies bedeutet, dass er gegen Staub und Strahlwasser geschützt ist. Für den langfristigen Einsatz im Freien unter direkter Witterungseinfluss (Regen, extreme Temperaturen) sollten jedoch zusätzliche Schutzmaßnahmen wie eine wetterfeste Einhausung in Betracht gezogen werden, um die maximale Lebensdauer zu gewährleisten.
Wie wird die 24V Leuchtdiode mit Strom versorgt?
Die 24V Leuchtdiode wird über die separaten Anschlüsse des Tastermoduls mit einer Spannung von 24 Volt AC oder DC versorgt. Dies ermöglicht die unabhängige Ansteuerung der Beleuchtung von der Schaltfunktion der Kontakte, was zusätzliche Flexibilität bei der Verkabelung bietet.
Welche Art von Leuchtmittel ist in dem Taster verbaut?
Der XB4FW33B5 Leuchtdrucktaster ist mit einer energieeffizienten und langlebigen LED-Leuchte ausgestattet. LEDs bieten eine hohe Helligkeit, eine lange Lebensdauer und einen geringen Stromverbrauch im Vergleich zu herkömmlichen Glühlampen.
Ist der XB4FW33B5 Leuchtdrucktaster mit anderen Serien von Schneider Electric kompatibel?
Die Harmony XB4 Serie ist so konzipiert, dass sie gut mit anderen Schneider Electric Produktlinien zusammenarbeitet. Die standardisierten 30mm Einbaudurchmesser und die universellen elektrischen Anschlüsse erleichtern die Integration in bestehende Anlagen und Systeme, auch wenn diese Komponenten aus verschiedenen Baureihen oder von anderen Herstellern stammen.
Wie wird der Leuchtdrucktaster montiert?
Die Montage erfolgt durch Einsetzen des Tasters in eine standardisierte 30mm Einbauöffnung in einer Frontplatte oder einem Gehäuse. Anschließend wird das Tastermodul von der Rückseite aufgeschraubt, um eine sichere Befestigung zu gewährleisten. Die elektrischen Anschlüsse werden an den dafür vorgesehenen Klemmen vorgenommen.
