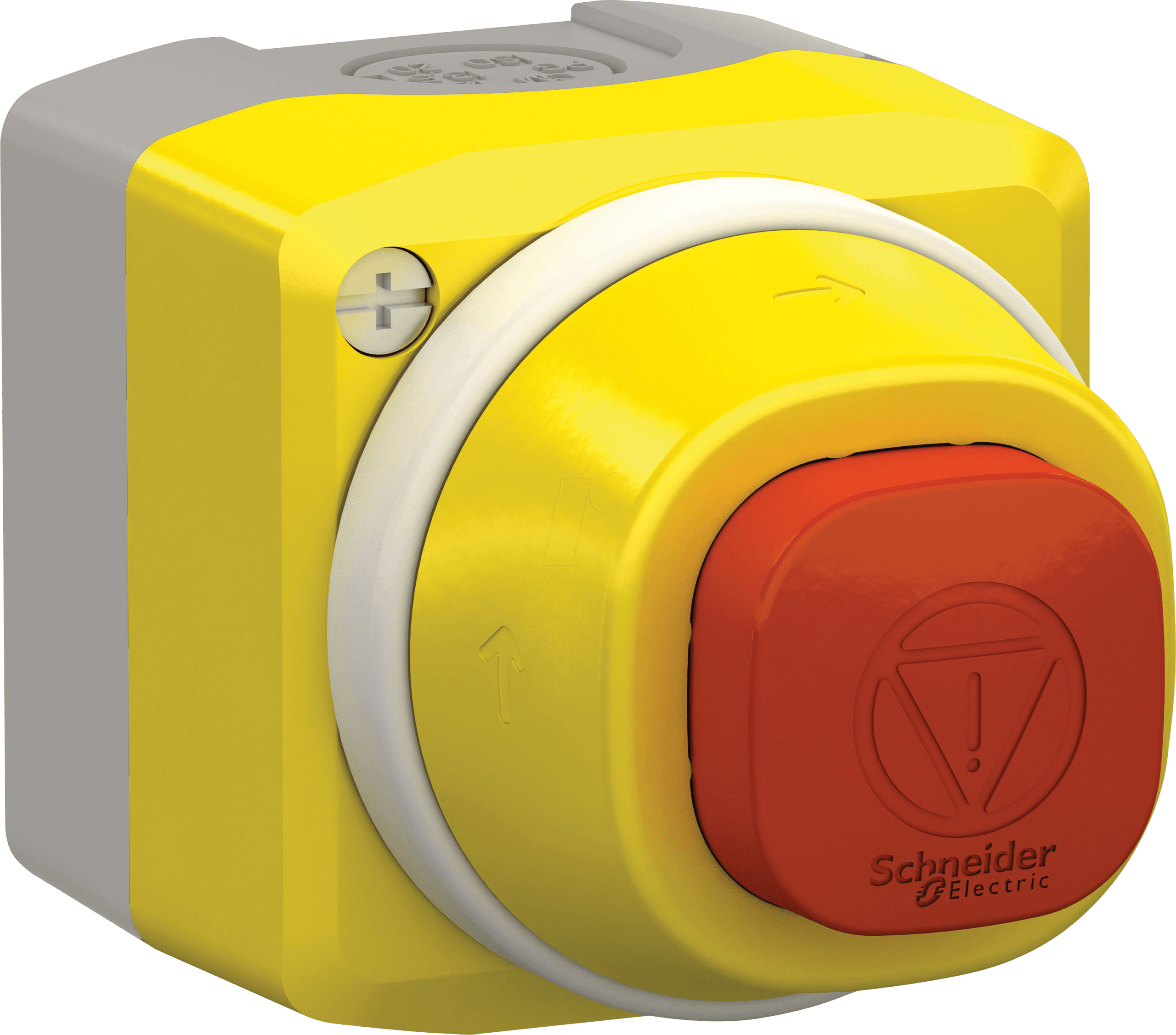

Maximale Sicherheit für Ihre Anlagen: Der XALK84W3BE Not-Aus/Not-Halt im Gehäuse
Der XALK84W3BE Not-Aus/Not-Halt mit integriertem Gehäuse und dualer LED-Anzeige ist die essenzielle Sicherheitslösung für jeden industriellen, gewerblichen oder automatisierten Einsatzbereich, bei dem eine sofortige und zuverlässige Abschaltung von Maschinen und Prozessen unerlässlich ist. Er richtet sich gezielt an Fachleute aus den Bereichen Maschinenbau, Automatisierungstechnik, Elektroinstallation und Instandhaltung, die höchste Standards an Betriebssicherheit und Risikominimierung gewährleisten müssen.
Das überlegene Sicherheitskonzept des XALK84W3BE
Im Gegensatz zu einfachen Not-Aus-Schaltern bietet der XALK84W3BE eine integrierte Gehäuselösung, die eine schnelle und sichere Installation ermöglicht und gleichzeitig die Robustheit und Langlebigkeit in anspruchsvollen Umgebungen maximiert. Die Kombination aus einem 1S 1Ö Wechslerkontakt und der visuellen Rückmeldung durch zwei LEDs (weiß für Betriebsbereitschaft, rot für aktivierten Not-Halt) gewährleistet eine eindeutige Zustandsanzeige und minimiert das Risiko von Bedienfehlern. Die 24V Betriebsspannung macht ihn zudem kompatibel mit den meisten gängigen Steuersystemen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der XALK84W3BE Not-Aus/Not-Halt ist universell einsetzbar und bietet kritische Sicherheitsfunktionen in einer Vielzahl von Szenarien:
- Maschinensteuerungen: Integration in die Not-Aus-Kette von Produktionsmaschinen, Werkzeugmaschinen, Verpackungsanlagen und Förderbändern, um bei Gefahr sofort den Betrieb zu stoppen.
- Automatisierungssysteme: Sicherstellung der Unterbrechung kritischer Prozessschritte in automatisierten Fertigungslinien, Robotik-Anwendungen und Prüfständen.
- Gebäudetechnik und Sicherheitssysteme: Einsatz in Notstromversorgungen, Lüftungsanlagen oder anderen sicherheitsrelevanten Systemen, die eine manuelle Notabschaltung erfordern.
- Labor- und Prüfumgebungen: Absicherung von Experimenten und Prüfaufbauten, bei denen eine schnelle Reaktion auf unerwartete Ereignisse erforderlich ist.
- Werkstätten und Instandhaltung: Als leicht zugängliches Not-Aus-Element zur Gewährleistung der Arbeitssicherheit bei Wartungsarbeiten oder im laufenden Betrieb.
Technische Spezifikationen und herausragende Merkmale
Der XALK84W3BE Not-Aus/Not-Halt zeichnet sich durch seine durchdachte Konstruktion und hochwertige Komponenten aus, die auf maximale Zuverlässigkeit und Benutzerfreundlichkeit ausgelegt sind.
| Merkmal | Beschreibung |
|---|---|
| Schaltfunktion | 1 Schließer (1S) und 1 Öffner (1Ö) Wechslerkontakt. Ermöglicht flexible Integration in bestehende Sicherheitskreise, z.B. zur gleichzeitigen Unterbrechung von Stromversorgung und Signalisierung. |
| Spannungsversorgung | 24V DC/AC. Kompatibel mit den meisten industriellen Niederspannungsnetzen und Steuersystemen, was eine einfache Integration ohne zusätzliche Netzteilkonverter ermöglicht. |
| LED-Signalisierung | Zwei integrierte LEDs: Weiß signalisiert den normalen Betriebszustand (nicht betätigt, Stromversorgung vorhanden). Rot signalisiert die aktive Not-Halt-Betätigung (Schalter gedrückt, Kreis unterbrochen). Diese visuelle Rückmeldung erhöht die Situationserkennung und Sicherheit erheblich. |
| Gehäuse | Robustes und langlebiges Gehäuse, das das interne Schaltwerk schützt und eine einfache Montage ermöglicht. Konzipiert für den Einsatz in industriellen Umgebungen. Bietet Schutz gegen Staub und Spritzwasser (Schutzart ist spezifisch zu prüfen, typischerweise IP65 bei entsprechenden Lösungen). |
| Betätigungsart | Pilzdrucktaster mit Dreh- oder Ziehentriegelung. Diese Mechanik verhindert eine unbeabsichtigte Entriegelung und erfordert eine klare Aktion zur Rückstellung, was die Sicherheit weiter erhöht. |
| Kontaktmaterial | Hochwertige Kontakte (typischerweise Silber-Nickel-Legierung oder ähnliches), die für eine hohe Schaltleistung und Langlebigkeit auch unter schwierigen Umgebungsbedingungen konzipiert sind. Gewährleistet eine zuverlässige Schaltfunktion über viele Zyklen. |
| Montage | Einfache und schnelle Montage durch integriertes Gehäuse und Standard-Befestigungsoptionen. Reduziert Installationszeit und -kosten. |
Qualitätsmerkmale und Zuverlässigkeit
Der XALK84W3BE wurde entwickelt, um den strengsten Anforderungen an die Sicherheitstechnik gerecht zu werden. Die Verwendung hochwertiger Materialien und präziser Fertigungstechniken garantiert eine lange Lebensdauer und zuverlässige Funktion, auch bei häufiger Beanspruchung und in anspruchsvollen Umgebungsbedingungen. Die klare und eindeutige Betätigungsmechanik in Kombination mit der visuellen LED-Rückmeldung minimiert menschliche Fehler und erhöht die Effektivität des Not-Halt-Systems. Die 24V Betriebsspannung ist ein Branchenstandard, der die Kompatibilität mit einer breiten Palette von Steuerungssystemen sicherstellt und die Installation vereinfacht.
Integration und Flexibilität im System
Mit seinem 1S 1Ö Wechslerkontakt bietet der XALK84W3BE eine flexible Integrationsmöglichkeit. Der Öffnerkontakt kann direkt zur Unterbrechung der Stromversorgung von gefährlichen Maschinenkomponenten genutzt werden, während der Schließerkontakt beispielsweise ein Störmeldungs- oder Rückmeldesignal an die Steuerung senden kann, dass der Not-Halt betätigt wurde. Dies ermöglicht eine intelligente Systemintegration, die über eine einfache Abschaltung hinausgeht und eine verbesserte Zustandsüberwachung und Fehlerdiagnose unterstützt.
Sicherheit durch Design: Der Vorteil integrierter Gehäuse
Der XALK84W3BE verfügt über ein integriertes Gehäuse, das eine Reihe von Vorteilen gegenüber separat montierten Komponenten bietet. Erstens vereinfacht es die Installation erheblich, da alle notwendigen Komponenten (Schalter, Kontakte, oft auch die LED-Anzeigen) bereits in einem robusten Gehäuse zusammengefasst sind. Dies reduziert den Verkabelungsaufwand und die Montagezeit. Zweitens bietet das Gehäuse einen erhöhten Schutz für die internen Schaltkomponenten vor Staub, Schmutz, Feuchtigkeit und mechanischer Beschädigung. Dies ist besonders wichtig in industriellen Umgebungen, in denen solche Faktoren allgegenwärtig sind und die Lebensdauer sowie die Zuverlässigkeit von elektrischen Komponenten beeinträchtigen können. Das Gehäuse des XALK84W3BE ist so konzipiert, dass es auch bei starker Beanspruchung eine sichere Funktion gewährleistet und eine Schutzart erreicht, die für typische industrielle Anwendungen geeignet ist.
Die Bedeutung der 24V Betriebsspannung
Die Verwendung einer 24V Betriebsspannung für den XALK84W3BE ist ein entscheidender Vorteil in vielen industriellen und automatisierten Umgebungen. 24V Systeme gelten als sicher im Vergleich zu Netzspannungen (z.B. 230V oder 400V) und sind in der Niederspannungsautomatisierung weit verbreitet. Dies bedeutet, dass der Not-Aus-Schalter oft direkt in bestehende 24V Steuerkreise integriert werden kann, ohne dass zusätzliche, teure und platzraubende Spannungswandler erforderlich sind. Diese Spannungsart minimiert das Risiko eines elektrischen Schlags für das Bedienpersonal während der Installation oder Wartung und ist in vielen Ländern ein Standard für sicherheitsgerichtete Niederspannungsanwendungen.
FAQ – Häufig gestellte Fragen zu XALK84W3BE – Not-Aus/Not-Halt im Gehäuse, 2 LEDs weiß/rot, 24V, 1S 1Ö
Was ist die Hauptfunktion des XALK84W3BE?
Die Hauptfunktion des XALK84W3BE ist die Gewährleistung von maximaler Betriebssicherheit durch eine sofortige und zuverlässige Abschaltung von Maschinen und automatisierten Prozessen im Notfall. Er dient als primäres Sicherheitselement zur Verhinderung von Unfällen und zur Minimierung von Schäden.
Für wen ist der XALK84W3BE besonders geeignet?
Der XALK84W3BE ist ideal für Fachleute und Unternehmen in den Bereichen Maschinenbau, Automatisierungstechnik, Elektroinstallation, Instandhaltung und für alle, die in industriellen, gewerblichen oder automatisierten Umgebungen arbeiten, wo eine schnelle und eindeutige Notabschaltung erforderlich ist.
Welchen Vorteil bietet die duale LED-Anzeige?
Die duale LED-Anzeige (weiß und rot) bietet eine klare und sofort erkennbare visuelle Rückmeldung über den Betriebszustand. Weiß signalisiert den Normalbetrieb, während Rot anzeigt, dass der Not-Halt aktiviert wurde. Dies reduziert Verwechslungen und erhöht die Situationserkennung erheblich.
Ist der XALK84W3BE auch für den Einsatz im Freien oder in feuchten Umgebungen geeignet?
Das integrierte Gehäuse des XALK84W3BE bietet Schutz gegen Staub und Spritzwasser. Die genaue Schutzart (z.B. IP65) sollte den produktspezifischen Daten entnommen werden, aber typischerweise sind solche Geräte für den Einsatz in industriellen Umgebungen ausgelegt, die vor Umwelteinflüssen geschützt werden müssen.
Wie wird der XALK84W3BE entriegelt?
In der Regel werden Not-Aus-Schalter wie der XALK84W3BE mit einer Dreh- oder Ziehentriegelung versehen. Dies bedeutet, dass der Schalter nach der Auslösung (durch Drücken) durch Drehen oder Ziehen des Pilzknopfes manuell in seine ursprüngliche Position zurückgesetzt werden muss, um den Betrieb wieder aufnehmen zu können.
Kann der XALK84W3BE mit einer höheren Spannung betrieben werden?
Nein, der XALK84W3BE ist explizit für eine Betriebsspannung von 24V ausgelegt. Der Betrieb mit einer höheren Spannung kann zu Beschädigungen des Geräts oder zu unsicherem Verhalten führen. Achten Sie stets auf die Einhaltung der angegebenen Nennspannung.
Was bedeutet die Angabe „1S 1Ö“?
Die Angabe „1S 1Ö“ steht für 1 Schließer (normally open, NO) und 1 Öffner (normally closed, NC) Kontakt. Dies bedeutet, dass der XALK84W3BE über zwei unabhängige Kontakte verfügt, die in unterschiedlicher Weise schalten: Ein Kontakt schließt, wenn der Not-Halt nicht betätigt ist, und öffnet, wenn er betätigt wird (Öffner). Der andere Kontakt öffnet, wenn der Not-Halt nicht betätigt ist, und schließt, wenn er betätigt wird (Schließer). Dies ermöglicht eine flexible Integration in Steuerungs- und Sicherheitsschaltungen.
