X9C103SZ – Präzision und Kontrolle für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen Lösung zur präzisen Steuerung von Spannungs- oder Strompegeln in Ihren elektronischen Projekten? Das X9C103SZ Digital-Potentiometer ist die Antwort für Entwickler, Ingenieure und Hobbyisten, die eine überlegene Alternative zu herkömmlichen mechanischen Potentiometern benötigen. Mit seiner digitalen Präzision, der einfachen Ansteuerung und der robusten Bauweise eröffnet es neue Möglichkeiten für die Automatisierung und Feinabstimmung von Schaltungsparametern.
Die Vorteile digitaler Potentiometer im Überblick
Herkömmliche analoge Potentiometer unterliegen mechanischem Verschleiß, werden durch Schmutz beeinträchtigt und bieten oft nur eine begrenzte Auflösung. Das X9C103SZ überwindet diese Nachteile durch seine digitale Natur. Es ermöglicht eine exakte, wiederholbare Einstellung von Widerstandswerten, ohne die Nachteile mechanischer Kontakte. Dies führt zu einer gesteigerten Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen, selbst unter anspruchsvollen Umgebungsbedingungen.
- Digitale Präzision: Bietet eine definierte und konstante Widerstandsänderung über 100 Schritte, was eine feingliedrige Regelung ermöglicht.
- Hohe Zuverlässigkeit: Keine mechanischen Abnutzungseffekte wie bei analogen Potentiometern, was die Lebensdauer verlängert.
- Einfache Integration: Die Ansteuerung erfolgt digital über eine 3-Draht-Schnittstelle, die sich nahtlos in Mikrocontroller-basierte Systeme integriert.

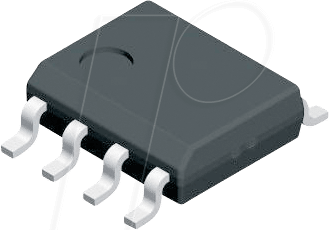

- Platzsparendes SO-8 Gehäuse: Ideal für Anwendungen mit begrenztem Bauraum, besonders auf Leiterplatten.
- Nicht-flüchtiger Speicher: Die Einstellung des Potentiometers bleibt auch nach dem Ausschalten der Stromversorgung erhalten, was die Wiederherstellung von Betriebszuständen vereinfacht.
- Geringer Stromverbrauch: Effizienter Betrieb, wichtig für batteriebetriebene oder energiesparende Anwendungen.
Anwendungsbereiche und Implementierung
Das X9C103SZ ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet. Seine präzise Steuerbarkeit macht es ideal für die Einstellung von Verstärkungsparametern in Audio- und Signalverarbeitungsschaltungen, die Regelung von Schwellenwerten in Sensoren oder die Feinabstimmung von Schwingkreisen. Entwickler können damit einfach und effektiv Parameter anpassen, ohne auf eine manuelle Bedienung angewiesen zu sein. Die Implementierung in bestehende oder neue Designs ist dank der Standard-SO-8-Bauform und der gängigen 3-Draht-Schnittstelle unkompliziert.
Technische Spezifikationen und Aufbau
Das X9C103SZ ist ein Einkanal-Digital-Potentiometer, das einen Gesamtwiderstand von 10 kΩ bietet. Die digitale Auflösung ist in 100 Schritte unterteilt, was eine feine Einstellung ermöglicht. Die Steuerung erfolgt über eine serielle 3-Draht-Schnittstelle, typischerweise bestehend aus Chip Select (CS), Data Input (DI) und Clock (CLK). Diese Schnittstelle erlaubt die Auswahl des Bauteils und die sequentielle Übertragung von Daten zur Einstellung der gewünschten Widerstandsposition. Der integrierte nicht-flüchtige Speicher (EEPROM) sorgt dafür, dass die letzte Einstellung auch nach einem Stromausfall bestehen bleibt.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | X9C103SZ – Digital-Potentiometer |
| Kanäle | 1-Kanal |
| Widerstandsbereich | 10 kΩ (Gesamtwiderstand) |
| Schritte | 100 diskrete Schritte |
| Ansteuerung | 3-Draht serielle Schnittstelle (CS, DI, CLK) |
| Speicher | Nicht-flüchtiger EEPROM-Speicher für Einstellungen |
| Gehäuse | SO-8 (Small Outline Package) |
| Betriebsspannung | Typischerweise 2.7V bis 5V (abhängig von der exakten Spezifikation des Herstellers für dieses Modell) |
| Einsatzgebiete | Präzisionsregelung von Pegeln, Verstärkungs- und Offset-Einstellungen, Kalibrierungsaufgaben, industrielle Automatisierung, Audiosteuerung. |
Qualitätsmerkmale und Konstruktionsprinzip
Das X9C103SZ basiert auf einem CMOS-Prozess, der eine präzise und stabile Widerstandsnetzwerkstruktur ermöglicht. Das herzstückliche Design ist ein Array von Widerständen, die über elektronische Schalter selektiert werden. Diese Schalter werden durch digitale Signale angesteuert, die über die serielle Schnittstelle empfangen werden. Die Verwendung von Halbleiterschaltern anstelle von mechanischen Kontakten eliminiert Gleitwiderstände, mechanischen Verschleiß und die Anfälligkeit für Staub und Feuchtigkeit. Dies gewährleistet eine konsistente Leistung über eine lange Lebensdauer. Die kompakte SO-8-Bauform erlaubt eine hohe Integrationsdichte auf Leiterplatten, was besonders in der modernen Miniaturisierung von Elektronikgeräten von entscheidender Bedeutung ist.
Sicherheit und Handhabung
Bei der Handhabung des X9C103SZ sind die üblichen Vorsichtsmaßnahmen für elektronische Bauteile zu beachten. Die Verbindung sollte gemäß dem Datenblatt des Herstellers erfolgen, um eine Beschädigung durch Überspannung oder falsche Polarität zu vermeiden. Die Arbeitsumgebung sollte frei von statischer Entladung sein, insbesondere beim Entnehmen und Einlöten der Bauteile. Die Betriebsspannung muss innerhalb der spezifizierten Grenzen liegen, um die Integrität des Bauteils zu gewährleisten. Die Entsorgung sollte gemäß den lokalen Umweltvorschriften erfolgen.
Präzise Steuerung für Signalverarbeitung
In der Signalverarbeitung ist eine exakte Einstellung von Parametern oft entscheidend für die optimale Funktion eines Systems. Das X9C103SZ mit seinen 100 Schritten ermöglicht eine feine Abstimmung von Verstärkungen, Filtercharakteristiken oder Offset-Spannungen. Anstatt mühsam analoge Potentiometer zu justieren und die Einstellungen manuell zu dokumentieren, können diese Werte digital gespeichert und bei Bedarf abgerufen werden. Dies ist besonders vorteilhaft in adaptiven Systemen oder bei automatisierten Kalibrierungsprozessen, wo die Schaltungsparameter dynamisch angepasst werden müssen.
Automatisierung und Fernsteuerung
Die digitale Schnittstelle des X9C103SZ eröffnet Möglichkeiten zur Automatisierung und Fernsteuerung von elektronischen Systemen. Durch die Integration in ein Mikrocontroller-System kann das Digital-Potentiometer programmatisch gesteuert werden. Dies erlaubt die Erstellung von Systemen, die sich selbst konfigurieren, auf externe Signale reagieren oder zentral überwacht und eingestellt werden können. Ob es um die Steuerung der Helligkeit von LEDs, die Regelung der Lautstärke in einem Audiosystem oder die Anpassung von Messbereichen in einem Messgerät geht – das X9C103SZ bietet die notwendige Präzision und Flexibilität.
Vergleich mit Standardlösungen
Im direkten Vergleich zu Standardlösungen wie mechanischen Potentiometern bietet das X9C103SZ signifikante Vorteile. Mechanische Potentiometer unterliegen Verschleiß, was zu unerwünschten Schwankungen des Widerstandswertes führen kann. Sie sind zudem anfälliger für Umwelteinflüsse wie Staub und Feuchtigkeit, die zu Kontaktproblemen und Ausfällen führen können. Das X9C103SZ hingegen arbeitet kontaktlos im Inneren und ist daher immun gegen solche Störungen. Die digitale Ansteuerung ermöglicht eine programmierbare und präzise Einstellung, die bei mechanischen Varianten nicht erreichbar ist. Die nicht-flüchtige Speicherfunktion ist ein weiteres Alleinstellungsmerkmal, das die Wiederherstellung von Einstellungen nach einem Neustart sicherstellt und die Benutzerfreundlichkeit erhöht.
FAQ – Häufig gestellte Fragen zu X9C103SZ – Digital-Potentiometer, 1-Kanal, 100 Schritte, 10 k, 3-Wire, SO-8
Was ist der Hauptvorteil eines Digital-Potentiometers gegenüber einem mechanischen Potentiometer?
Der Hauptvorteil liegt in der digitalen Präzision, der erhöhten Zuverlässigkeit durch den Verzicht auf mechanische Kontakte, der Möglichkeit zur programmatischen Steuerung und der Speicherung von Einstellungen.
Ist das X9C103SZ mit jedem Mikrocontroller kompatibel?
Ja, das X9C103SZ verwendet eine standardmäßige 3-Draht-serielle Schnittstelle, die mit den meisten Mikrocontrollern und Logikfamilien kompatibel ist, die über digitale Ausgangspins verfügen.
Wie wird der Widerstandswert des X9C103SZ eingestellt?
Der Widerstandswert wird digital über eine serielle 3-Draht-Schnittstelle (Chip Select, Data Input, Clock) eingestellt. Durch Senden von Befehlssequenzen wird die Position innerhalb der 100 Schritte bestimmt.
Kann die Einstellung des X9C103SZ nach dem Ausschalten der Stromversorgung beibehalten werden?
Ja, das X9C103SZ verfügt über einen integrierten nicht-flüchtigen EEPROM-Speicher, der die zuletzt eingestellte Widerstandsposition auch nach einem Stromausfall speichert.
Für welche Art von Anwendungen ist das X9C103SZ besonders gut geeignet?
Es ist ideal für Anwendungen, die eine präzise und wiederholbare Einstellung von Spannungs- oder Strompegeln erfordern, wie z.B. in der Audio-Signalverarbeitung, der automatischen Kalibrierung, der Steuerung von Motorantrieben oder der Feinabstimmung von Schwingkreisen.
Welchen Gesamtwiderstand bietet das X9C103SZ?
Das X9C103SZ bietet einen Gesamtwiderstand von 10 kΩ.
Wie viele Widerstandsschritte bietet das X9C103SZ?
Das X9C103SZ bietet 100 diskrete Widerstandsschritte für eine feingliedrige Einstellung.
