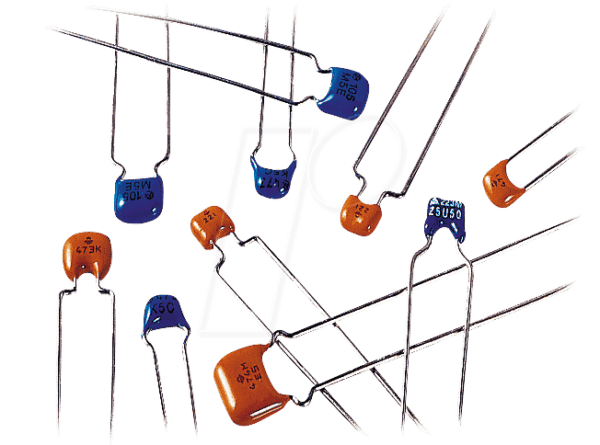

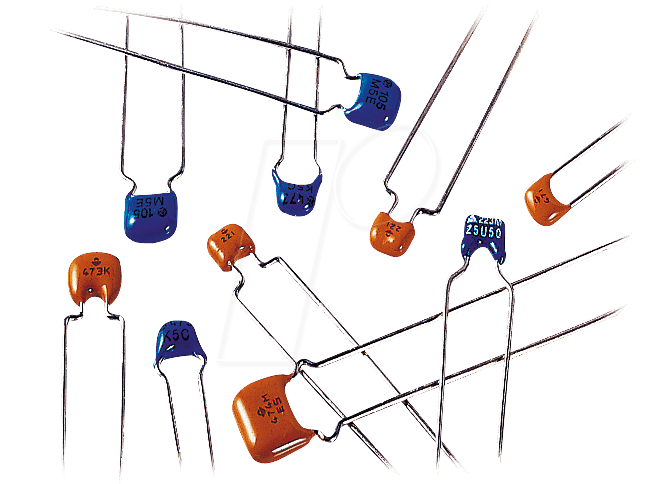

Optimale Leistung in Ihrer Elektronik: X7R-5 1,0N Vielschicht-Keramikkondensator
Sie benötigen eine zuverlässige und präzise Kapazitätskomponente für Ihre Schaltungsdesigns, die unerwünschte Spannungsspitzen abfängt und eine stabile Stromversorgung gewährleistet? Der X7R-5 1,0N Vielschicht-Keramikkondensator mit einer Toleranz von 10% ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, Langlebigkeit und präzise elektrische Eigenschaften legen, insbesondere in anspruchsvollen Umgebungen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der X7R-5 1,0N Vielschicht-Keramikkondensator hebt sich durch seine überlegene Materialtechnologie und Fertigungspräzision von Standardlösungen ab. Während herkömmliche Kondensatoren oft anfällig für Temperaturschwankungen und Alterung sind, bietet die X7R-Dielektrikum-Klasse eine bemerkenswerte Stabilität der Kapazität über einen breiten Temperaturbereich. Dies minimiert das Risiko von Schaltungsfehlfunktionen und gewährleistet eine konstant hohe Leistung Ihrer elektronischen Geräte. Die Vielschichtbauweise ermöglicht zudem eine hohe Energiedichte und eine kompakte Bauform, was ihn für moderne, platzsparende Designs unverzichtbar macht.
Vorteile des X7R-5 1,0N Vielschicht-Keramikkondensators
- Hervorragende thermische Stabilität: Die X7R-Dielektrikum-Klasse gewährleistet eine Kapazitätsänderung von maximal ±15% über den Temperaturbereich von -55°C bis +125°C, was eine zuverlässige Funktion auch unter extremen Bedingungen sichert.
- Kompakte Bauform: Die Vielschicht-Konstruktion ermöglicht eine hohe Kapazität auf kleinstem Raum, ideal für Anwendungen mit begrenztem Platzangebot.
- Hohe Zuverlässigkeit: Der X7R-Typ ist bekannt für seine Robustheit und Langlebigkeit, was die Lebensdauer Ihrer Schaltungen signifikant erhöht.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Entkopplungs-, Filter- und Pufferanwendungen in einer breiten Palette von elektronischen Geräten.
- Geringe parasitäre Effekte: Die optimierte Konstruktion minimiert ESL (Equivalent Series Inductance) und ESR (Equivalent Series Resistance), was zu besserer Performance bei hohen Frequenzen führt.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für Anwendungen, die Stabilität und Zuverlässigkeit erfordern, ohne Kompromisse bei der Qualität einzugehen.
Detaillierte Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Vielschicht-Keramikkondensator |
| Modellbezeichnung | X7R-5 1,0N |
| Nennkapazität | 1,0 nF (Nanofarad) |
| Toleranz | ±10% |
| Dielektrikum-Klasse | X7R (±15% Kapazitätsänderung über -55°C bis +125°C) |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Bauform | Oberflächenmontage (SMD) |
| Anschlussart | Lötanschlüsse für SMD-Montage |
| Spannungsfestigkeit | Typische Werte für diese Kapazität und Klasse liegen im Bereich von 16V bis 50V (spezifische Angabe je nach Hersteller und genauer Ausführung) – eine präzise Angabe für die maximale Betriebsspannung ist für die Auswahl essenziell. |
| Isolationswiderstand | Sehr hoch, typischerweise >10 GΩ (bei Nenndurchgangsspannung) |
| Materialien | Hochwertige Keramik (X7R-Dielektrikum) und metallische Elektroden für optimale elektrische Eigenschaften und Langlebigkeit. |
| Einsatzgebiete | Digitale und analoge Schaltungen, Stromversorgungsfilterung, Entkopplung von ICs, Oszillatorschaltungen, Signalfilterung in Kommunikationsgeräten, Automobil-Elektronik und industriellen Steuerungen. |
Anwendungsbereiche für höchste Ansprüche
Der X7R-5 1,0N Vielschicht-Keramikkondensator ist ein integraler Bestandteil moderner Elektronik. Seine Fähigkeit, eine konstante Kapazität über einen erweiterten Temperaturbereich beizubehalten, macht ihn zur ersten Wahl für Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht. Dies umfasst die Stabilisierung von Versorgungsspannungen in empfindlichen Prozessoren, die Filterung von Störsignalen in Hochfrequenzschaltungen von Kommunikationsmodulen oder die Entkopplung von integrierten Schaltkreisen in industriellen Automatisierungssystemen. Die kompakte SMD-Bauform ermöglicht zudem eine nahtlose Integration in dicht bestückte Leiterplatten, was ihn ideal für die Miniaturisierung elektronischer Geräte macht.
Technische Hintergründe der X7R-Klasse
Die X7R-Klasse von Keramikdielektrika ist eine gängige Wahl für Anwendungen, die eine gute Balance zwischen Kapazitätsstabilität, Temperaturbereich und Kosten bieten. Sie sind Teil der Klasse-II-Keramiken und unterscheiden sich von Klasse-I-Keramiken (wie C0G/NP0) durch ihre höhere Dielektrizitätskonstante, was zu höheren Kapazitätswerten auf kleinerem Raum führt. Gleichzeitig bieten sie eine deutlich bessere Stabilität über Temperatur und DC-Vorspannung als einfachere Keramiktypen wie Y5V. Die Fertigung von Vielschicht-Keramik-Kondensatoren (MLCCs) involviert das Stapeln von mehreren dünnen Schichten des Dielektrikums mit alternierenden metallischen Elektroden. Dieser Prozess erfordert hochpräzise Fertigungstechniken, um die gewünschten elektrischen Eigenschaften, geringe Leckströme und eine hohe Lebensdauer zu gewährleisten. Die Oberflächenmontage (SMD) optimiert die Leistung durch Minimierung von Induktivitäten, was für Hochfrequenzanwendungen kritisch ist.
Häufig gestellte Fragen (FAQ) zu X7R-5 1,0N – Vielschicht-Keramikkondensator 1,0N, 10%
Was bedeutet die Kennzeichnung X7R bei einem Keramikkondensator?
Die Kennzeichnung X7R bezeichnet die Dielektrikum-Klasse. Sie steht für eine stabile Kapazität über einen weiten Temperaturbereich. Konkret bedeutet X7R, dass die Kapazität des Kondensators zwischen -55°C und +125°C um maximal ±15% von seinem Nennwert abweicht. Dies macht ihn ideal für Anwendungen, die Temperaturschwankungen unterliegen.
Welche Anwendungen sind für diesen Kondensatortyp am besten geeignet?
Der X7R-5 1,0N eignet sich hervorragend für allgemeine Entkopplungsaufgaben, Glättung von Versorgungsspannungen, Pufferungen in analogen und digitalen Schaltungen sowie für Filterapplikationen, bei denen eine moderate bis gute thermische Stabilität gefordert ist. Seine Kompaktheit macht ihn zudem attraktiv für platzkritische Designs.
Was ist der Unterschied zwischen X7R und anderen Keramik-Dielektrika wie X5R oder Y5V?
Der Hauptunterschied liegt in der Kapazitätsstabilität über Temperatur und DC-Vorspannung. X7R bietet eine bessere Stabilität als X5R (±10% über -55°C bis +85°C) und Y5V (±22% über -30°C bis +85°C). Generell gilt: Je stabiler die Klasse, desto breiter der Temperaturbereich und desto besser die Vorspannungsfestigkeit.
Ist die Toleranz von 10% für präzise Schaltungen ausreichend?
Ja, für viele typische Entkopplungs- und Filteranwendungen ist eine Toleranz von 10% absolut ausreichend. In sehr kritischen Timing- oder Resonanzschaltungen, wo absolute Präzision erforderlich ist, könnten Kondensatoren mit geringerer Toleranz (z.B. ±5% oder ±2%) notwendig sein. Der X7R-5 1,0N ist jedoch für eine breite Palette von Anwendungen bestens gerüstet.
Welche maximale Betriebsspannung darf dieser Kondensator aushalten?
Die spezifische maximale Betriebsspannung (Rated Voltage) ist nicht direkt aus der Bezeichnung X7R-5 1,0N ersichtlich und muss der exakten Herstellerangabe entnommen werden. Für die Kapazität von 1,0 nF und die X7R-Klasse sind üblicherweise Spannungsfestigkeiten von 16V, 25V oder 50V üblich. Es ist essenziell, die Datenblätter des Herstellers zu konsultieren, um sicherzustellen, dass die gewählte Spannung unterhalb der Nennspannung liegt.
Warum ist die Vielschichtbauweise wichtig für die Leistung?
Die Vielschichtbauweise (Multilayer Ceramic Capacitor, MLCC) ermöglicht eine hohe Kapazität bei geringer Baugröße. Sie minimiert zudem die parasitären Induktivitäten (ESL) und Serienwiderstände (ESR) im Vergleich zu älteren Bauformen, was zu einer besseren Performance bei hohen Frequenzen und schnelleren Schaltvorgängen führt.
Gibt es Einschränkungen bei der Lötbarkeit von SMD-Keramikkondensatoren?
Die Lötbarkeit von SMD-Keramikkondensatoren ist generell sehr gut, vorausgesetzt, es werden geeignete Lötverfahren und -materialien verwendet. Wichtig ist, dass die Löttemperatur und die Dauer den Spezifikationen des Herstellers entsprechen, um thermischen Stress auf das Keramikmaterial zu vermeiden. Eine sorgfältige Handhabung und ein sauberes Lötverfahren sind für eine zuverlässige Verbindung entscheidend.
