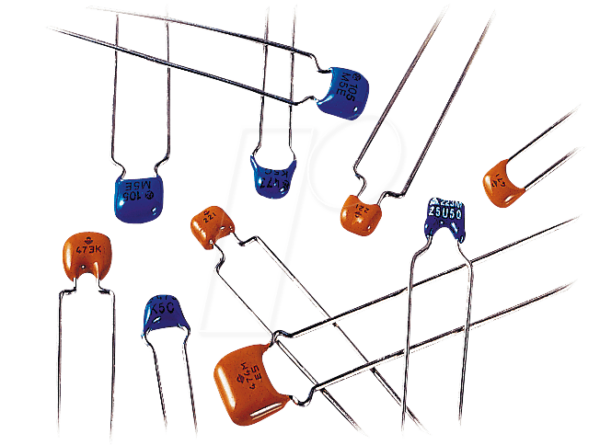

Optimale Filterung und Energiespeicherung für anspruchsvolle Elektronikanwendungen: X7R-5 100N – Vielschicht-Kerko 100 nF, 50/100 V, X7R 10%, RM 5,0
Sie suchen nach einer zuverlässigen Komponente zur Glättung von Spannungsspitzen und zur effizienten Energiespeicherung in Ihren Schaltungsdesigns? Der X7R-5 100N Vielschicht-Keramikkondensator ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an Stabilität, Langlebigkeit und Leistungsfähigkeit stellen. Dieses Präzisionsbauteil eignet sich hervorragend für eine breite Palette von Anwendungen, von der industriellen Automatisierung bis hin zu fortschrittlichen Consumer-Elektronikgeräten.
Die Überlegenheit des X7R-5 100N Vielschicht-Keramikkondensators
Im Vergleich zu herkömmlichen Keramikkondensatoren bietet der X7R-5 100N eine signifikant verbesserte Temperaturstabilität und geringere Kapazitätsänderungen über einen erweiterten Temperaturbereich. Dies ist auf die spezielle X7R-Dielektrikum-Klasse zurückzuführen, die eine präzise und vorhersagbare Leistung gewährleistet, selbst unter variierenden Umgebungsbedingungen. Die niedrige ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) minimieren Leistungsverluste und verbessern die Signalintegrität, was ihn zur überlegenen Wahl für anspruchsvolle Schaltungen macht.
Technische Exzellenz und Anwendungsbereiche
Der X7R-5 100N – Vielschicht-Kerko 100 nF, 50/100 V, X7R 10%, RM 5,0 zeichnet sich durch seine robusten Eigenschaften aus, die ihn für eine Vielzahl von Schlüsselanwendungen prädestinieren:
- Energieglättung und Entkopplung: Effiziente Reduzierung von Rauschen und Spannungsspitzen in Stromversorgungen und digitalen Schaltungen.
- Signalfilterung: Präzise Filterung von unerwünschten Frequenzanteilen zur Verbesserung der Signalqualität.
- Schwingkreise: Stabile Kapazität für den Einsatz in Oszillatoren und Resonanzschaltungen.
- Hochfrequenzanwendungen: Minimale parasitäre Effekte dank niedriger ESR und ESL.
- Automobilindustrie: Zuverlässiger Betrieb unter rauen Bedingungen durch Temperaturstabilität.
- Industrielle Steuerungssysteme: Hohe Zuverlässigkeit und Langlebigkeit für kritische Steuerungsaufgaben.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Vielschicht-Keramikkondensator |
| Nennkapazität | 100 nF (Nanofarad) |
| Toleranz | 10% |
| Temperaturkennlinie | X7R |
| Nennspannung | 50 V DC / 100 V DC (abhängig von der spezifischen Ausführung) |
| Rastermaß (RM) | 5,0 mm |
| Dielektrikum-Material | Keramik (X7R-Klasse) |
| Bauform | Radial |
| Betriebstemperaturbereich | -55 °C bis +125 °C |
| Kriechstromfestigkeit | Hoch, typisch für Keramikmaterialien |
| Anwendungsbereiche | Allgemeine Elektronik, Stromversorgung, Signalverarbeitung, Hochfrequenzschaltungen |
Vorteile der X7R-Keramiktechnologie
Die X7R-Keramiktechnologie repräsentiert einen Meilenstein in der Entwicklung von Keramikkondensatoren. Sie vereint die Vorteile von hoher Kapazität auf kleinem Raum mit einer bemerkenswerten Stabilität über einen weiten Temperaturbereich.
- Temperaturstabilität: Die Kapazität ändert sich nur moderat (±15%) innerhalb des Temperaturbereichs von -55 °C bis +125 °C. Dies ist entscheidend für Anwendungen, die in unterschiedlichen Umgebungen betrieben werden.
- Hohe Spannungsfestigkeit: Mit Nennspannungen von bis zu 100 V DC bietet der Kondensator eine breite Palette an Einsatzmöglichkeiten in Stromversorgungen und Signalpfaden.
- Kompakte Bauweise: Der vielschichtige Aufbau ermöglicht eine hohe Kapazität in einem sehr geringen Volumen, was für die Miniaturisierung moderner elektronischer Geräte unerlässlich ist.
- Zuverlässigkeit und Langlebigkeit: Keramikkondensatoren sind generell für ihre hohe Zuverlässigkeit und lange Lebensdauer bekannt, was durch die X7R-Klasse noch weiter optimiert wird.
- Geringe Leckströme: Die elektrische Isolation ist ausgezeichnet, was zu minimalen Leckströmen führt und somit die Energieeffizienz verbessert.
Technische Tiefe: Das Dielektrikum und seine Bedeutung
Das Herzstück jedes Keramikkondensators ist sein Dielektrikum. Bei der X7R-Klasse handelt es sich um eine keramische Mischung, die sorgfältig formuliert wird, um die elektrischen Eigenschaften zu optimieren. Im Gegensatz zu Materialien wie NP0 (C0G), die eine extrem hohe Temperaturstabilität aufweisen, aber oft mit geringerer Kapazität pro Volumen einhergehen, bietet X7R einen idealen Kompromiss. Die X7R-Dielektrika basieren typischerweise auf Bariumtitanat-basierten Verbindungen, die durch die Zugabe von Dotierstoffen und die präzise Steuerung des Brennprozesses modifiziert werden. Dies ermöglicht eine hohe Permittivität (dielektrische Konstante), was wiederum eine hohe Kapazität auf kleinstem Raum erlaubt.
Die Schichtbauweise (Vielschicht) des Kondensators erreicht dies durch die Stapelung von zahlreichen dünnen Keramikschichten, die durch interne Metallisierungsschichten elektrisch verbunden sind. Dies erhöht die Gesamtoberfläche der Elektroden und somit die Kapazität dramatisch, während die Dicke jeder einzelnen Schicht die Spannungsfestigkeit bestimmt. Die Dicke der einzelnen Keramikschichten ist typischerweise im Mikrometerbereich angesiedelt, was die beeindruckende Energiedichte dieses Bauteils unterstreicht.
Die 10%ige Toleranz bei der Kapazität ist für viele Standardanwendungen mehr als ausreichend und bietet einen guten Ausgleich zwischen Präzision und Kosteneffizienz. Für Anwendungen, die eine noch engere Toleranz erfordern, stehen andere Dielektrikumsklassen zur Verfügung, doch für die breite Masse der Entkopplungs- und Glättungsaufgaben ist die 10%ige Präzision des X7R-5 100N die optimale Wahl.
Die Bedeutung des Rastermaßes (RM)
Das Rastermaß (RM) von 5,0 mm bezieht sich auf den Abstand zwischen den Anschlusspins des Kondensators. Dieses Maß ist entscheidend für die Bestückung von Leiterplatten, insbesondere bei automatisierten Fertigungsprozessen. Ein standardisiertes Rastermaß wie 5,0 mm gewährleistet die Kompatibilität mit einer Vielzahl von Bestückungsautomaten und Montagevorrichtungen. Es ist ein Indikator für die physische Größe des Bauteils und seine Eignung für bestimmte Leiterplattenlayouts, insbesondere wenn es darum geht, eine hohe Komponentendichte zu erreichen oder bestimmte Bestückungsrichtlinien einzuhalten.
Warum X7R-5 100N die überlegene Wahl ist
Der X7R-5 100N ist nicht einfach nur ein Kondensator; er ist ein Garant für stabile Performance in anspruchsvollen Umgebungen. Während preisgünstigere Alternativen möglicherweise eine schlechtere Temperaturstabilität oder höhere ESR-Werte aufweisen, die zu Leistungseinbußen oder sogar zu Instabilitäten im Schaltungsdesign führen können, liefert dieser Kondensator konsistente Ergebnisse.
Die Fähigkeit, Kapazitätsschwankungen über einen weiten Temperaturbereich zu minimieren, ist für die Zuverlässigkeit moderner elektronischer Systeme unerlässlich. Denken Sie an Anwendungen in Fahrzeugen, die extremen Temperaturen ausgesetzt sind, oder an industrielle Steuerungen, bei denen ein Ausfall fatale Folgen haben könnte. In solchen Szenarien ist die Investition in eine Komponente wie den X7R-5 100N eine Investition in die Langlebigkeit und Sicherheit Ihres Produkts.
Darüber hinaus trägt die geringe ESR dazu bei, Energieverluste zu minimieren, was besonders bei Hochfrequenzanwendungen und in energieeffizienten Designs von Bedeutung ist. Die 100 nF Kapazität ist ein vielseitiger Wert, der sich hervorragend für die Entkopplung von Mikrocontrollern, die Glättung von DC/DC-Wandlern und die Filterung von Audiosignalen eignet.
FAQ – Häufig gestellte Fragen zu X7R-5 100N – Vielschicht-Kerko 100 nF, 50/100 V, X7R 10%, RM 5,0
Was bedeutet X7R bei einem Keramikkondensator?
X7R ist eine Klassifizierung für das Dielektrikum von Keramikkondensatoren. Sie gibt an, dass die Kapazität des Kondensators über einen Temperaturbereich von -55 °C bis +125 °C um nicht mehr als ±15% schwankt. Dies macht X7R-Kondensatoren zu einer ausgezeichneten Wahl für Anwendungen, bei denen eine moderate Temperaturstabilität erforderlich ist.
Ist die Nennspannung von 50/100 V DC zu verstehen?
Ja, dies bedeutet, dass es verschiedene Varianten des X7R-5 100N Kondensators gibt. Eine Variante ist für eine maximale Betriebsspannung von 50 V DC ausgelegt, während eine andere für bis zu 100 V DC spezifiziert ist. Es ist wichtig, die korrekte Spannungsvariante für Ihre spezifische Anwendung auszuwählen, um eine sichere und zuverlässige Funktion zu gewährleisten.
Kann ich den X7R-5 100N Kondensator in Hochfrequenzschaltungen verwenden?
Ja, der X7R-5 100N ist aufgrund seiner niedrigen äquivalenten Serieninduktivität (ESL) und seines niedrigen äquivalenten Serienwiderstands (ESR) gut für Hochfrequenzanwendungen geeignet. Diese Eigenschaften minimieren unerwünschte Signalverzerrungen und Leistungsverluste bei hohen Frequenzen, was ihn ideal für Entkopplungsaufgaben und Filterungen in HF-Schaltungen macht.
Wie unterscheidet sich X7R von anderen Keramik-Dielektrika wie X5R oder NP0/C0G?
X5R bietet eine ähnliche Temperaturstabilität wie X7R, jedoch über einen kleineren Temperaturbereich (typischerweise -55 °C bis +85 °C). NP0/C0G hingegen bietet die höchste Temperaturstabilität (±0,5% über einen breiten Temperaturbereich), ist aber oft mit geringerer Kapazität pro Volumen und höheren Kosten verbunden. X7R stellt einen guten Kompromiss zwischen Kapazität, Kosten und Temperaturstabilität dar.
Welche Vorteile bietet das Rastermaß von 5,0 mm?
Das Rastermaß von 5,0 mm ist ein gängiger Standard für die Leiterplattenbestückung. Es erleichtert die automatische Bestückung und gewährleistet eine gute physische Passform auf vielen Leiterplattenlayouts. Es ist ein wichtiger Parameter, der die physische Größe des Bauteils bestimmt und für die Entwicklung von Leiterplattendesigns berücksichtigt werden muss.
Für welche spezifischen Anwendungen ist dieser Kondensator besonders gut geeignet?
Dieser Kondensator eignet sich hervorragend für allgemeine Entkopplungsaufgaben von integrierten Schaltkreisen, zur Glättung von Ausgangsspannungen von DC/DC-Wandlern, zur Rauschunterdrückung in analogen und digitalen Schaltungen, in Stromversorgungen sowie in Signalverarbeitungsschaltungen, wo eine stabile Kapazität über einen weiten Temperaturbereich gefordert ist.
Was bedeutet die Toleranz von 10%?
Eine Toleranz von 10% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10% von der angegebenen Nennkapazität von 100 nF abweichen kann. Für die meisten allgemeinen Anwendungen ist diese Toleranz mehr als ausreichend. In sehr präzisen Anwendungen, bei denen extrem enge Toleranzen erforderlich sind, wären Kondensatoren mit einer geringeren Toleranz (z.B. 5% oder 2%) zu wählen.
