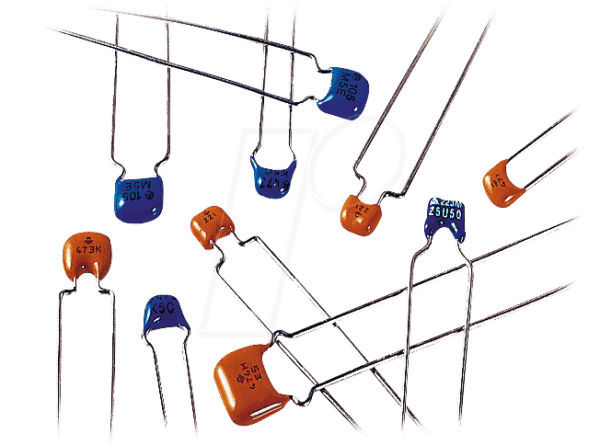

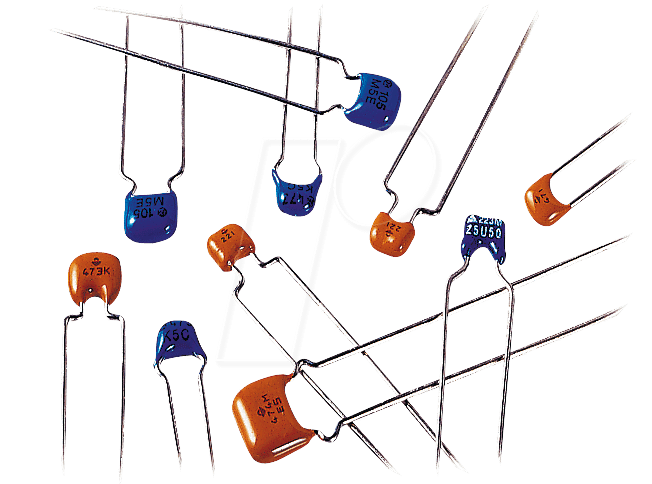

X7R-2,5 47N MUR – Ihr Zuverlässiger Partner für Stabile Schaltungen
Suchen Sie einen Keramikkondensator, der auch unter anspruchsvollen Bedingungen eine konstante Leistung liefert und unerwünschte Spannungsspitzen effektiv filtert? Der X7R-2,5 47N MUR – ein Vielschicht-Keramikkondensator mit 47 Nanofarad Kapazität und einer Toleranz von 10% – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision und Langlebigkeit in ihren elektronischen Schaltungen legen. Seine X7R-Dielektrikum-Eigenschaften garantieren eine hohe Temperaturstabilität und geringe Kapazitätsänderung, was ihn zu einer überlegenen Wahl gegenüber Standardlösungen macht, die häufig unter Leistungseinbußen bei Temperaturschwankungen leiden.
Warum X7R-2,5 47N MUR die Erste Wahl ist
Der X7R-2,5 47N MUR zeichnet sich durch seine robuste Konstruktion und seine herausragenden elektrischen Eigenschaften aus. Im Gegensatz zu einfachen Keramikkondensatoren, deren Kapazität stark mit der Temperatur variiert, bietet das X7R-Dielektrikum eine überlegene thermische Stabilität. Dies bedeutet, dass Ihre Schaltungen auch in Umgebungen mit schwankenden Temperaturen zuverlässig funktionieren. Die geringe dielektrische Absorption minimiert Energieverluste, und die hohe Isolationsresistenz gewährleistet eine effektive Unterdrückung von Rauschen und Störungen. Darüber hinaus ermöglicht die präzise Fertigung des Vielschicht-Designs eine hohe Kapazität auf kleinem Raum, was für kompakte elektronische Geräte unerlässlich ist.
Präzision und Stabilität im Detail
Die Kernfunktion eines Kondensators besteht darin, elektrische Ladung zu speichern und zu entladen. Im Falle des X7R-2,5 47N MUR wird diese Funktion durch ein hochentwickeltes Vielschicht-Design aus Keramikmaterialien und leitfähigen Elektroden realisiert. Das X7R-Dielektrikum, eine Klasse von Keramikwerkstoffen, die eine gute Balance zwischen Kapazität, Verlustfaktor und Temperaturbeständigkeit bietet, bildet die Grundlage dieses Bauteils. Die Bezeichnung „X7R“ steht für einen bestimmten Temperaturbereich und eine zulässige Kapazitätsänderung innerhalb dieses Bereichs, typischerweise ±15% über den Temperaturbereich von -55°C bis +125°C. Dies ist ein entscheidender Vorteil gegenüber Klassen wie Y5V, die eine wesentlich höhere Kapazitätsvariation aufweisen.
Die „2,5“ in der Bezeichnung könnte sich auf die Nennspannung beziehen, wobei 2,5V eine übliche Spannung für viele Kleinsignal- und Digitallösungen darstellt. Dies macht ihn ideal für den Einsatz in Niederspannungsanwendungen, wo Stabilität und Zuverlässigkeit oberste Priorität haben. Die „47N“ steht für die Kapazität von 47 Nanofarad (nF), eine Kapazität, die häufig in Filter-, Entkopplungs- und Zeitgeberschaltungen eingesetzt wird.
Die 10%ige Toleranz gibt an, dass der tatsächliche Kapazitätswert des Kondensators um bis zu 10% vom Nennwert abweichen kann. Während präzisere Kondensatoren (z.B. 5% oder 1%) für sehr empfindliche Schaltungen wie Schwingkreise erforderlich sein können, ist eine 10%ige Toleranz für eine breite Palette von Anwendungen wie die Entkopplung von Stromversorgungsleitungen oder die Glättung von Signalen absolut ausreichend und bietet ein exzellentes Preis-Leistungs-Verhältnis.
Vorteile des X7R-2,5 47N MUR
- Hohe Temperaturbeständigkeit: Das X7R-Dielektrikum sorgt für eine minimale Kapazitätsänderung über einen weiten Temperaturbereich, was die Schaltungsstabilität unter wechselnden Umgebungsbedingungen maximiert.
- Zuverlässige Filterung und Entkopplung: Ideal zur Unterdrückung von Hochfrequenzrauschen auf Stromschienen und zur Glättung von Spannungen, was die Signalintegrität verbessert und unerwünschte Störungen vermeidet.
- Kompaktes Design: Die Vielschicht-Technologie ermöglicht eine hohe Kapazität auf kleinstem Raum, was besonders in dicht bestückten Leiterplatten und miniaturisierten Geräten von Vorteil ist.
- Geringer Leckstrom: Die hohe Isolationsresistenz minimiert unerwünschte Stromflüsse, was zu einer effizienteren und stabileren Schaltung führt.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Anwendungen, von allgemeinen Entkopplungsaufgaben bis hin zu komplexeren Filter- und Zeitgeberschaltungen.
- Kosteneffizienz: Bietet eine exzellente Leistung zu einem wettbewerbsfähigen Preis, was ihn zu einer wirtschaftlichen Wahl für Massenproduktionen macht.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Vielschicht-Keramikkondensator |
| Modell | X7R-2,5 47N MUR |
| Kapazität | 47 nF (Nanofarad) |
| Toleranz | ±10% |
| Dielektrikum-Klasse | X7R |
| Nennspannung | Typischerweise 2,5V (kann variieren, genaue Spezifikation prüfen) |
| Temperaturbereich (Dielektrikum) | -55°C bis +125°C (mit Kapazitätsvariation von ±15%) |
| Bauform | SMD (Surface Mount Device) |
| Anwendung | Entkopplung, Filterung, Glättung, Zeitgeberschaltungen |
Anwendungsgebiete und Leistung
Der X7R-2,5 47N MUR – Vielschicht-Keramikkondensator 47N, 10% ist ein äußerst vielseitiges Bauteil, das in nahezu jeder modernen elektronischen Schaltung seinen Platz findet. Seine primäre Stärke liegt in der Entkopplung von Stromversorgungsleitungen. In digitalen Schaltungen, wo schnelle Schaltvorgänge zu kurzzeitigen Stromschwankungen auf der Stromschiene führen können, fungiert der Kondensator als lokaler Energiespeicher. Er liefert schnell die benötigte Energie und dämpft so Spannungsabfälle, die zu fehlerhaften Logikoperationen führen könnten. Die X7R-Charakteristik gewährleistet, dass diese Entkopplungsfunktion auch bei Temperaturschwankungen, die in vielen Geräten unvermeidlich sind, stabil bleibt.
Darüber hinaus ist dieser Kondensator hervorragend für Filteranwendungen geeignet. Ob zur Unterdrückung von unerwünschten Hochfrequenzstörungen in Audio- oder Videosignalen oder zur Glättung von Ausgangssignalen von Spannungsreglern – die präzise Kapazität von 47nF in Kombination mit der geringen Verlustleistung des X7R-Materials ermöglicht die Entwicklung effektiver Tiefpass-, Hochpass- oder Bandpassfilter. In RC-Gliedern zur Zeitsteuerung oder in Oszillatorschaltungen bietet die 10%ige Toleranz eine ausreichende Genauigkeit für viele industrielle und kommerzielle Anwendungen.
Die MUR-Kennzeichnung deutet oft auf eine spezifische Qualitätsstufe oder eine Produktlinie des Herstellers hin, die auf verbesserte Zuverlässigkeit oder besondere Reinheitsstandards bei der Fertigung hinweisen kann. Dies unterstreicht den Anspruch an Qualität und Beständigkeit, der dieses Bauteil auszeichnet.
Konstruktion und Materialwissenschaft
Die Herstellung von Vielschicht-Keramikkondensatoren ist ein komplexer Prozess, der Präzision auf atomarer Ebene erfordert. Das Dielektrikum, im Falle des X7R-2,5 47N MUR eine Keramik auf Bariumtitanat-Basis, wird in sehr dünnen Schichten aufgetragen. Zwischen diese Keramikschichten werden Posteriormente viele leitfähige Elektroden (oft aus Nickel oder Silber) im Siebdruckverfahren aufgebracht. Nach dem Stapeln dieser Lagen erfolgt ein Hochtemperatur-Sinterprozess, bei dem die Keramikpartikel verschmelzen und die Elektroden elektrisch miteinander verbunden werden. Die gesamte Anordnung wird anschließend mit einem äußeren Gehäuse (typischerweise aus Epoxidharz) versiegelt, um sie vor Umwelteinflüssen zu schützen.
Die Wahl des Materials und der Schichtdicke hat direkten Einfluss auf die elektrischen Eigenschaften. Die X7R-Zusammensetzung wurde speziell entwickelt, um eine hohe Permittivität (was eine hohe Kapazität auf kleiner Fläche ermöglicht) mit akzeptablen dielektrischen Verlusten und guter thermischer Stabilität zu vereinen. Die präzise Steuerung der Dicke jeder Keramikschicht und der Elektroden ist entscheidend für die Erreichung der gewünschten Kapazität und die Vermeidung von Durchschlägen. Die Wahl der Elektrodenmaterialien ist ebenfalls kritisch; sie müssen nicht nur gut leitfähig sein, sondern auch mit der Keramik während des Sinterprozesses kompatibel sein, um Degradation oder Rissbildung zu verhindern.
FAQ – Häufig gestellte Fragen zu X7R-2,5 47N MUR – Vielschicht-Keramikkondensator 47N, 10%
Was bedeutet die X7R-Klassifizierung bei diesem Kondensator?
X7R ist eine Klassifizierung für Keramikdielektrika, die eine gute thermische Stabilität aufweist. Sie garantiert, dass die Kapazität des Kondensators über einen Temperaturbereich von -55°C bis +125°C mit einer maximalen Abweichung von ±15% vom Nennwert schwankt. Dies macht ihn zu einer robusten Wahl für Anwendungen, bei denen Temperaturschwankungen auftreten.
Welchen Unterschied macht die 10% Toleranz im Vergleich zu präziseren Kondensatoren?
Eine 10%ige Toleranz bedeutet, dass der tatsächliche Kapazitätswert des Kondensators um bis zu 10% vom angegebenen Wert von 47nF abweichen kann. Für die meisten Entkopplungs- und Filteraufgaben ist dies völlig ausreichend. Für sehr präzise Zeitgeberschaltungen oder Schwingkreise, bei denen exakte Frequenzen erforderlich sind, könnten Kondensatoren mit geringerer Toleranz (z.B. 5% oder 1%) bevorzugt werden.
Ist der X7R-2,5 47N MUR für Niederspannungsanwendungen geeignet?
Die Bezeichnung „2,5“ deutet auf eine Nennspannung von 2,5 Volt hin. Dies ist eine typische Spannung für viele digitale und analoge Schaltungen in Mikrocontrollern, Sensoren und anderen Niederspannungsgeräten. Es ist jedoch ratsam, die exakten Spezifikationen des spezifischen MUR-Produkts für die maximale Nennspannung zu überprüfen, um eine sichere Anwendung zu gewährleisten.
Wo wird dieser Typ von Keramikkondensator typischerweise eingesetzt?
Dieser Keramikkondensator wird häufig zur Entkopplung von Stromversorgungsleitungen in digitalen und analogen Schaltungen verwendet, um Spannungsspitzen zu glätten und Rauschen zu reduzieren. Weitere Anwendungsgebiete sind Filterkreise, Pufferung, Signalglättung und Zeitgeberschaltungen.
Was bedeutet die „MUR“-Kennzeichnung in der Produktbezeichnung?
Die „MUR“-Kennzeichnung könnte auf eine spezifische Produktlinie oder eine Qualitätsstufe des Herstellers hinweisen. Sie deutet oft auf verbesserte Zuverlässigkeitsmerkmale, erweiterte Testverfahren oder eine spezifische Herstellungsweise hin, die auf höchste Qualitätsstandards abzielt.
Wie unterscheidet sich der X7R-Dielektrikum von anderen Keramikklassen wie X5R oder C0G/NP0?
X7R bietet eine bessere Temperaturbeständigkeit als X5R (±15% über -55°C bis +85°C) und ist damit für einen größeren Temperaturbereich geeignet. Im Vergleich zu C0G/NP0 (die praktisch keine Kapazitätsänderung mit der Temperatur aufweisen und eine sehr geringe dielektrische Absorption haben) ist X7R jedoch weniger stabil, aber bietet deutlich höhere Kapazitätswerte auf kleinerem Raum und ist kostengünstiger.
Kann dieser Kondensator in Hochfrequenzanwendungen eingesetzt werden?
Ja, Keramikkondensatoren, einschließlich der X7R-Klasse, sind aufgrund ihrer geringen parasitären Induktivität und ihres geringen äquivalenten Serienwiderstands (ESR) gut für Hochfrequenzanwendungen geeignet, insbesondere für Entkopplungsaufgaben, um HF-Rauschen zu minimieren. Die genaue Eignung hängt von den spezifischen Frequenzanforderungen der Anwendung ab.
