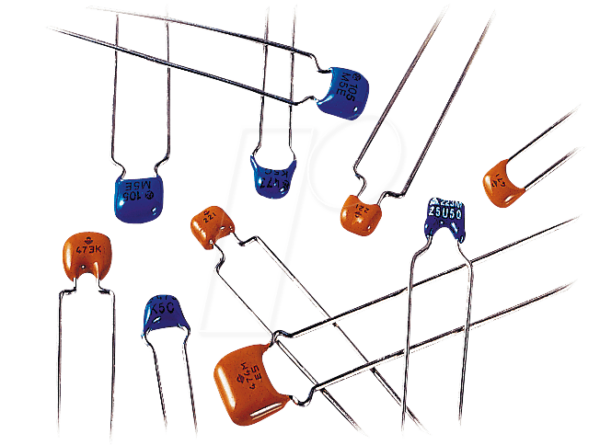

Präzision in der Elektronik: Der X7R-2,5 1,5N Vielschicht-Keramikkondensator
Für Entwickler, Ingenieure und ambitionierte Hobbyisten, die auf absolute Zuverlässigkeit und präzise Signalverarbeitung in ihren Schaltungen angewiesen sind, bietet der X7R-2,5 1,5N Vielschicht-Keramikkondensator mit einer Kapazität von 1,5 Nanofarad und einer Toleranz von 10% eine fundierte Lösung. Dieses Bauteil schließt die Lücke, wo stabile Kapazitätswerte unter wechselnden Temperaturbedingungen entscheidend sind, um unerwünschte Frequenzgangabweichungen oder Signalverzerrungen zu vermeiden.
Unübertroffene Stabilität und Leistung: Der X7R-Temperaturkoeffizient
Der Kernvorteil des X7R-2,5 1,5N liegt in seinem X7R-Dielektrikum. Dieses Material zeichnet sich durch eine signifikant geringere Abhängigkeit der Kapazität von der Umgebungstemperatur aus, verglichen mit allgemeineren Keramiktypen wie Y5V. Während andere Kondensatoren bei Temperaturschwankungen ihre Kapazität merklich ändern, behält der X7R-2,5 1,5N seine spezifizierten Werte innerhalb eines breiten Temperaturbereichs bei. Dies gewährleistet eine konsistente Performance in anspruchsvollen Umgebungen, sei es in der Automobilindustrie, industriellen Steuerungen oder in präzisen Audio- und Messtechnik-Anwendungen. Die 1,5N Kapazität macht ihn zudem zu einer vielseitigen Wahl für Entkopplungsaufgaben, Glättungsfilter und als Pufferkapazität in Oszillatorschaltungen.
Die Überlegenheit gegenüber Standardlösungen
Warum sollten Sie sich für den X7R-2,5 1,5N entscheiden? Die Antwort liegt in der Kombination aus präzisen elektrischen Eigenschaften und der robusten Bauweise. Während Standardkeramikkondensatoren oft kostengünstiger sind, opfern sie die thermische Stabilität, die für kritische Schaltungsdesigns unabdingbar ist. Der X7R-2,5 1,5N minimiert das Risiko von Designfehlern, die durch unvorhersehbare Kapazitätsänderungen entstehen. Seine Vielschichtbauweise ermöglicht zudem eine hohe Energiedichte auf kleinstem Raum, was ihn ideal für moderne, kompakte Elektronik macht. Die 10% Toleranz bietet dabei einen ausgezeichneten Kompromiss zwischen Präzision und Kosten, der für eine Vielzahl von Anwendungen vollkommen ausreichend ist und eine zuverlässige Funktion garantiert.
Optimale Einsatzgebiete und Anwendungsbereiche
Die Vielseitigkeit des X7R-2,5 1,5N ermöglicht eine breite Palette von Anwendungen:
- Entkopplung von Stromversorgungen: Reduziert Rauschen und Spannungsspitzen in digitalen und analogen Schaltungen.
- Glättung von Gleichspannungen: Sorgt für eine stabile Stromversorgung von empfindlichen Komponenten.
- Pufferung in Oszillatorschaltungen: Gewährleistet stabile Frequenzen und minimiert Jitter.
- Filteranwendungen: Ermöglicht die präzise Auslegung von Bandpass- und Tiefpassfiltern.
- Industrielle Automatisierung: Zuverlässige Funktion unter rauen Umgebungsbedingungen.
- Automobil-Elektronik: Beständigkeit gegen Temperaturschwankungen und Vibrationen.
- Audio- und Messtechnik: Minimale Signalverzerrung für höchste Klang- und Messergebnisse.
Technische Spezifikationen des X7R-2,5 1,5N Vielschicht-Keramikkondensators
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Vielschicht-Keramikkondensator |
| Serienbezeichnung | X7R-2,5 |
| Kapazität | 1,5 nF (Nanofarad) |
| Toleranz | ±10% |
| Dielektrikum | X7R (Industriestandard für thermische Stabilität) |
| Arbeitstemperaturbereich | -55°C bis +125°C (typischer Wert für X7R, tatsächlicher Wert kann je nach Hersteller leicht variieren) |
| Spannungsfestigkeit | Typischerweise 6,3V, 10V, 16V oder 25V (spezifisches Datenblatt des Herstellers beachten) |
| Bauform | SMD (Surface Mount Device) – Präzise gefertigte Keramikschichten für optimale Leistung. |
| Dielektrikum-Charakteristik | Geringe Kapazitätsänderung über Temperaturbereich, geringer Verlustfaktor. |
Konstruktion und Materialwissenschaft für maximale Zuverlässigkeit
Der X7R-2,5 1,5N verdankt seine exzellente Leistung einer sorgfältig entwickelten Vielschichtkonstruktion. Hierbei werden abwechselnd dünne Schichten eines hochreinen Keramikmaterials (typischerweise auf Bariumtitanat-Basis modifiziert für X7R-Eigenschaften) und leitende Elektrodenmaterialien (z.B. Nickel) aufgebracht. Durch den Sinterprozess verschmelzen diese Schichten zu einem homogenen, dielektrisch wirksamen Block. Die äußeren Anschlüsse werden dann präzise mit den externen Elektroden verbunden, um eine zuverlässige Lötbarkeit und elektrische Verbindung zu gewährleisten. Diese Fertigungsmethode ermöglicht nicht nur eine hohe Kapazität auf kleinem Raum, sondern auch eine ausgezeichnete mechanische Stabilität und Beständigkeit gegen Umwelteinflüsse. Das X7R-Dielektrikum selbst ist das Ergebnis hochentwickelter Materialwissenschaft; es wird durch gezielte Dotierung des Bariumtitanats erreicht, um die dielektrischen Eigenschaften über einen weiten Temperaturbereich zu stabilisieren. Dies ist entscheidend für Anwendungen, bei denen eine konstante elektrische Performance unter variierenden thermischen Bedingungen erforderlich ist.
Der Informationsgewinn aus der Spezifikation: 1,5N und 10% Toleranz
Die Angabe „1,5N“ steht für 1,5 Nanofarad, eine Kapazitätseinheit, die in vielen Bereichen der Elektronik präzise Filterung, Entkopplung und Frequenzselektion ermöglicht. Diese Kapazität ist ideal, um hochfrequentes Rauschen zu dämpfen, ohne dabei wichtige Signalanteile zu beeinträchtigen. Die „10%“ Toleranz ist ein wichtiger Indikator für die Präzision des Bauteils. Sie gibt an, dass der tatsächliche Kapazitätswert innerhalb eines Bereichs von ±10% des Nennwertes liegt. Für die meisten nicht-kritischen Entkopplungsaufgaben und allgemeine Filterungen ist diese Toleranz mehr als ausreichend und bietet eine kosteneffiziente Lösung. In Anwendungen, die höchste Präzision erfordern, wie beispielsweise in Präzisionsmesstechnik oder kritischen Oszillatorschaltungen, könnte eine engere Toleranz (z.B. ±5% oder ±2%) notwendig sein. Der X7R-2,5 1,5N positioniert sich hier als ein Bauteil mit einem hervorragenden Gleichgewicht zwischen Leistung, Zuverlässigkeit und Wirtschaftlichkeit.
Wartung und Lebensdauer eines Vielschicht-Keramikkondensators
Vielschicht-Keramikkondensatoren vom Typ X7R gelten als äußerst zuverlässige und langlebige Bauteile, die bei korrekter Anwendung und Einhaltung der Spezifikationen eine herausragende Lebensdauer aufweisen. Eine direkte Wartung des Kondensators ist im eigentlichen Sinne nicht erforderlich, da es sich um ein passives elektronisches Bauteil handelt. Die Lebensdauer wird primär von den Betriebsbedingungen beeinflusst, insbesondere von der angelegten Spannung und der Betriebstemperatur. Eine Überschreitung der maximal zulässigen Spannungsfestigkeit oder eine dauerhafte Exposition gegenüber Temperaturen außerhalb des spezifizierten Bereichs kann zu einer vorzeitigen Degradation des Dielektrikums führen. Auch mechanische Belastungen, wie übermäßige Vibrationen oder Stoßeinwirkungen während des Lötens oder Betriebs, können potenziell die Integrität des Keramikkörpers beeinträchtigen. Bei der Installation ist es daher essenziell, die Datenblätter des Herstellers genau zu konsultieren und die Betriebsparameter innerhalb der vorgegebenen Grenzen zu halten, um eine maximale Lebensdauer und Performance zu gewährleisten.
FAQ – Häufig gestellte Fragen zu X7R-2,5 1,5N – Vielschicht-Keramikkondensator 1,5N, 10%
Was bedeutet die Bezeichnung X7R bei einem Keramikkondensator?
X7R ist eine Klassifizierung für das Dielektrikum eines Keramikkondensators, die einen breiten Betriebstemperaturbereich von -55°C bis +125°C angibt. Die Kapazitätsänderung liegt dabei innerhalb eines Bereichs von ±15% über diesen gesamten Temperaturbereich. Dies macht X7R-Kondensatoren stabiler als Kondensatoren mit niedrigeren Klassifizierungen wie Y5V, was sie für viele industrielle und anspruchsvolle Anwendungen geeignet macht.
Ist ein 1,5nF Kondensator für meine Anwendung geeignet?
Die Eignung eines 1,5nF Kondensators hängt stark von der spezifischen Anwendung ab. Für die Entkopplung von integrierten Schaltkreisen, in Filter- oder Oszillatorschaltungen, wo eine moderate Kapazität zur Glättung oder Frequenzbestimmung benötigt wird, ist 1,5nF oft ein guter Wert. Es ist jedoch immer ratsam, die Designanforderungen und die empfohlenen Kapazitätswerte im Schaltplan des jeweiligen Geräts oder Systems zu überprüfen.
Welche Spannungsfestigkeit hat der X7R-2,5 1,5N?
Die genaue Spannungsfestigkeit wird vom spezifischen Hersteller und der genauen Produktvariante festgelegt. Typische Werte für diese Art von Kondensatoren liegen im Bereich von 6,3V bis 25V DC. Es ist unerlässlich, das Datenblatt des Herstellers für das exakte Produkt zu konsultieren, um sicherzustellen, dass die verwendete Spannungsfestigkeit die Betriebsspannung des Systems nicht überschreitet.
Was bedeutet die Toleranz von 10% für die Leistung des Kondensators?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators vom Nennwert von 1,5nF um bis zu 10% nach oben oder unten abweichen kann. Für viele allgemeine Anwendungen wie Entkopplung ist diese Toleranz ausreichend. Für sehr präzise Schaltungen, wie beispielsweise in Oszillatoren, die eine exakte Frequenz benötigen, könnten engere Toleranzen erforderlich sein.
Warum ist die Vielschichtbauweise von Vorteil?
Die Vielschichtbauweise ermöglicht es, eine hohe Kapazität in einem sehr kleinen physischen Volumen unterzubringen (hohe Energiedichte). Sie trägt zudem zur mechanischen Stabilität des Bauteils bei und verbessert die elektrische Performance durch reduzierte äquivalente Serieninduktivität (ESL) und äquivalenten Serienwiderstand (ESR) im Vergleich zu älteren Bauformen.
Wie wird der X7R-2,5 1,5N in Schaltungen eingesetzt?
Dieser Kondensator wird typischerweise auf Leiterplatten (PCBs) per Oberflächenmontage (SMD) platziert. Er dient als passive Komponente zur Stabilisierung von Spannungen, zur Filterung von Rauschen und zur Gestaltung von elektrischen Schwingkreisen. Seine thermische Stabilität macht ihn besonders geeignet für Anwendungen, bei denen die Umgebungstemperatur schwankt.
Was unterscheidet X7R von anderen Keramiktypen wie Y5V oder C0G?
Y5V ist ein Keramiktyp mit einer sehr hohen Kapazität in kleinen Bauformen, aber mit einer deutlich größeren Kapazitätsänderung über Temperaturbereiche und Spannungen. C0G (NP0) ist die stabilste Keramikklasse mit extrem geringen Kapazitätsänderungen über Temperatur und Frequenz, bietet aber bei gleicher Größe deutlich geringere Kapazitätswerte als X7R oder Y5V.
