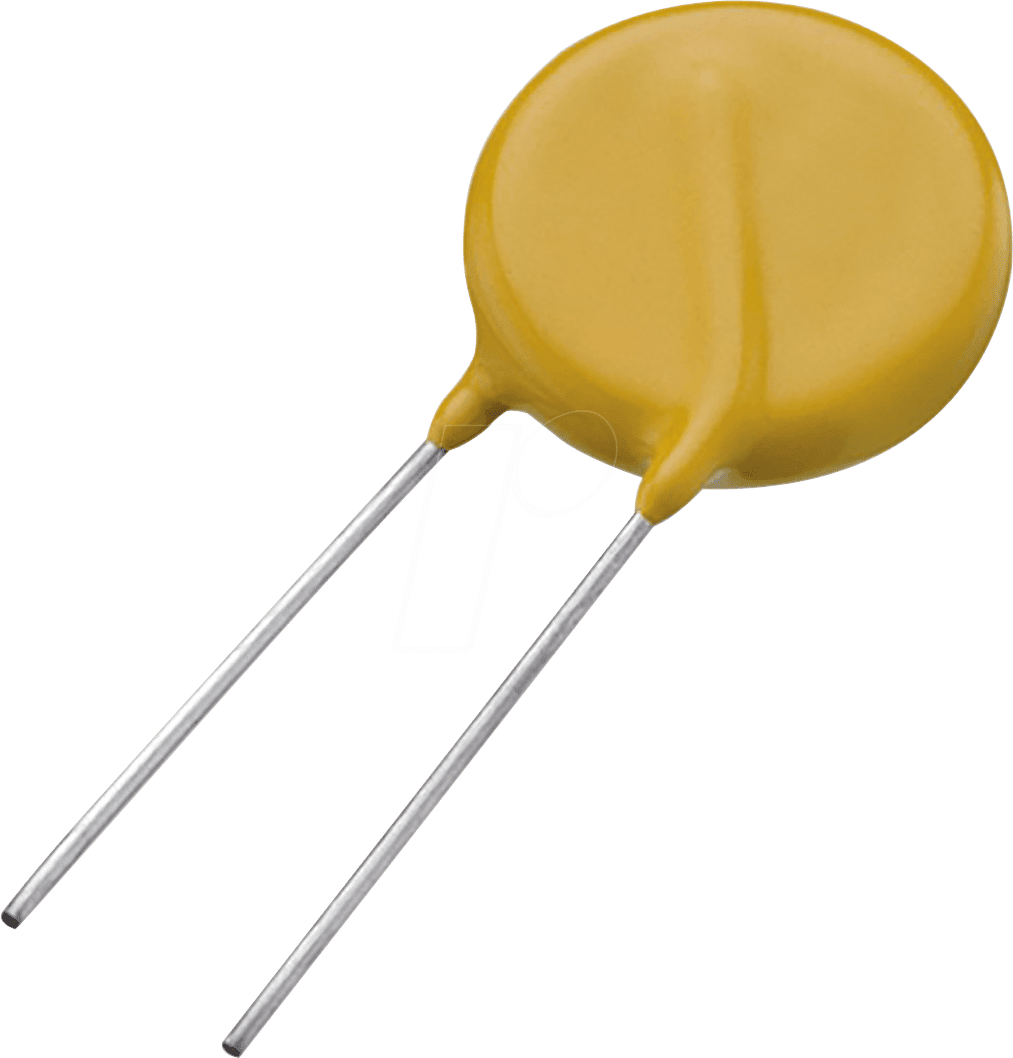

Zuverlässiger Überspannungsschutz für anspruchsvolle Anwendungen: WUE 820524211B Varistor
Für Elektronikentwickler und Instandhaltungstechniker, die kritische Schaltkreise vor gefährlichen Spannungsspitzen schützen müssen, bietet der WUE 820524211B Varistor mit einem Rastermaß von 10 mm und einer Nennspannung von 420 V eine herausragende Lösung. Dieses Bauteil ist unerlässlich, um empfindliche elektronische Komponenten vor Schäden durch transiente Überspannungen, wie sie beispielsweise durch Blitzeinschläge oder Schaltvorgänge in Stromnetzen verursacht werden, zu bewahren und die Langlebigkeit Ihrer Geräte zu gewährleisten.
Maximale Sicherheit und Langlebigkeit durch fortschrittliche Schutztechnologie
Der WUE 820524211B Varistor repräsentiert die Spitzenklasse im Bereich des transienten Überspannungsschutzes. Seine Kernfunktion besteht darin, bei Überschreiten einer definierten Spannungsschwelle blitzartig seinen Widerstand zu reduzieren und somit überschüssige Energie abzuleiten. Dies schützt nachgeschaltete empfindliche Bauteile wie Mikrocontroller, Sensoren und Leistungselektronik vor Zerstörung. Im Gegensatz zu einfachen Sicherungen, die bei Überspannung durchbrennen und ausgetauscht werden müssen, bietet der Varistor eine wiederherstellbare Schutzfunktion, was ihn zu einer kosteneffizienten und zuverlässigen Wahl für industrielle und professionelle Anwendungen macht.
Herausragende Eigenschaften und Vorteile
- Hohe Surge-Absorption: Der Varistor ist darauf ausgelegt, kurzzeitige Energieimpulse effizient zu absorbieren und somit kritische Systemkomponenten zu schützen.
- Präzise Ansprechspannung: Mit einer Toleranz von 10% und einer Nennspannung von 420 V bietet er eine verlässliche Schwelle für die Aktivierung des Schutzes, was eine genaue Systemauslegung ermöglicht.
- Robustes Design für industrielle Umgebungen: Die Konstruktion des Varistors ist auf Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen ausgelegt.
- Kompaktes Rastermaß: Mit einem RM von 10 mm lässt sich der Varistor platzsparend in Standard-Schaltkreise integrieren und ist ideal für Leiterplattenlayouts mit begrenztem Platzangebot.
- Breites Anwendungsspektrum: Geeignet für den Schutz von Stromversorgungen, Kommunikationssystemen, Steuergeräten und vielem mehr in industriellen, gewerblichen und sicherheitskritischen Umgebungen.
- Langfristiger Schutz: Bietet einen zuverlässigen und wiederkehrenden Schutz vor Überspannungsereignissen, ohne sich dabei zu verbrauchen.
Technische Spezifikationen und Materialeigenschaften
Der WUE 820524211B Varistor ist ein keramisches Bauteil, das auf der Basis von Zinkoxid-Sinterkeramik gefertigt wird. Diese spezielle Materialzusammensetzung verleiht dem Varistor seine charakteristische nichtlineare Strom-Spannungs-Kennlinie. Bei normalen Betriebsspannungen verhält sich das Material hochohmig, was einen minimalen Leckstrom gewährleistet und somit die Energieeffizienz des geschützten Systems nicht beeinträchtigt. Sobald die Spannung jedoch den Schwellenwert überschreitet, verringert sich der Widerstand exponentiell. Dies initiiert einen schnellen Stromfluss durch den Varistor, der die überschüssige Energie in Wärme umwandelt und so die nachgeschalteten Komponenten schont. Die robuste Verkapselung aus duroplastischem Kunststoff schützt das innere Kernelement vor Umwelteinflüssen wie Feuchtigkeit und Staub und gewährleistet eine sichere Handhabung.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Artikelnummer | WUE 820524211B |
| Typ | Varistor (Spannungsabhängiger Widerstand) |
| Rastermaß (RM) | 10 mm |
| Max. AC-Betriebsspannung | 420 V |
| Toleranz der Ansprechspannung | 10 % |
| Material des aktiven Elements | Zinkoxid-Sinterkeramik |
| Gehäusematerial | Duroplastischer Kunststoff (flammwidrig) |
| Ansprechzeit | Nanosekundenbereich |
| Schutzfunktion | Ableitung von transienten Überspannungen |
| Umgebungsbedingungen | Geeignet für den Einsatz in industriellen Umgebungen mit moderater Staub- und Feuchtigkeitsbelastung. |
Einsatzgebiete für den WUE 820524211B Varistor
Der WUE 820524211B Varistor ist aufgrund seiner spezifischen Eigenschaften prädestiniert für eine Vielzahl von Anwendungen, bei denen ein zuverlässiger Überspannungsschutz unabdingbar ist. Dazu zählen insbesondere:
- Industrielle Automatisierung: Schutz von SPS-Steuerungen, Sensorik, Aktoren und Kommunikationsschnittstellen in Produktionsanlagen.
- Netzversorgung und unterbrechungsfreie Stromversorgungen (USV): Sicherung von Eingangs- und Ausgangsstufen von Stromversorgungsmodulen und USV-Anlagen zur Abwehr von Netztransienten.
- Telekommunikationsinfrastruktur: Schutz von Netzwerkkomponenten, Signalübertragungseinrichtungen und Basisstationen vor Überspannungen.
- Medizintechnik: Gewährleistung der Betriebssicherheit von medizinischen Geräten, bei denen Ausfälle schwerwiegende Folgen haben könnten.
- Gebäudeautomatisierung: Sicherung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie Sicherheits- und Alarmsystemen.
- Unterhaltungselektronik: In anspruchsvollen Konsumerprodukten, wo eine erhöhte Langlebigkeit und Zuverlässigkeit gefordert ist.
- Kfz-Elektronik (in speziellen Ausführungen): Schutz von Steuergeräten in Fahrzeugen vor transienten Spannungsspitzen, die durch Lichtmaschinen oder andere elektrische Komponenten verursacht werden können.
Die hohe Nennspannung von 420 V und das kompakte Rastermaß machen ihn besonders attraktiv für Anwendungen, die hohe Spannungsniveaus verarbeiten und bei denen eine dichte Bestückung der Leiterplatten erforderlich ist. Die 10%ige Toleranz der Ansprechspannung erlaubt eine präzise Dimensionierung des Schutzlevels, um eine optimale Balance zwischen Schutzwirkung und unnötiger Energieableitung zu erzielen.
FAQ – Häufig gestellte Fragen zu WUE 820524211B – Varistor, RM 10 mm, 420 V, 10%
Was ist ein Varistor und wie funktioniert er?
Ein Varistor, auch als spannungsabhängiger Widerstand bezeichnet, ist ein elektronisches Bauteil, das seinen elektrischen Widerstand in Abhängigkeit von der angelegten Spannung ändert. Bei niedrigen Spannungen verhält er sich hochohmig, bei Überschreiten einer bestimmten Schwellenspannung wird er niederohmig und leitet Strom ab. Der WUE 820524211B Varistor nutzt Zinkoxid-Sinterkeramik, um diese Eigenschaft zu realisieren und so empfindliche Schaltungen vor gefährlichen Spannungsspitzen zu schützen.
Warum ist eine Nennspannung von 420 V für diesen Varistor wichtig?
Die Nennspannung von 420 V gibt die maximale AC-Betriebsspannung an, bei der der Varistor keinen nennenswerten Leckstrom verursacht und sich im Normalbetrieb befindet. Eine höhere Betriebsspannung als diese könnte dazu führen, dass der Varistor dauerhaft leitend wird oder beschädigt wird. Diese spezifische Spannungshöhe ist für viele industrielle Stromversorgungsanwendungen und Netzwerkverteilungen relevant.
Was bedeutet das Rastermaß (RM) von 10 mm?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Anschlussbeinchen des Varistors. Ein RM von 10 mm ist ein Standardmaß für bedrahtete Bauteile und bedeutet, dass der Varistor für die Montage auf Leiterplatten mit einem Lochabstand von 10 mm konzipiert ist. Dies erleichtert die Integration in bestehende oder neue Schaltungsdesigns und ermöglicht eine kompakte Bauweise.
Welche Vorteile bietet die 10%ige Toleranz der Ansprechspannung?
Eine 10%ige Toleranz der Ansprechspannung (auch als Varistor-Spannung bezeichnet) bedeutet, dass der tatsächliche Spannungswert, bei dem der Varistor zu leiten beginnt, innerhalb von ±10 % des Nennwertes liegt. Diese Toleranz ist für viele industrielle Anwendungen ausreichend präzise und ermöglicht eine zuverlässige Auslegung des Schutzkonzepts, ohne übermäßig empfindliche Schwellenwerte zu setzen, die zu häufiger Energieableitung führen könnten.
Wie unterscheidet sich ein Varistor von einer Sicherung?
Eine Sicherung ist ein Einwegschutzbauteil: Wenn sie durch eine Überspannung oder einen Überstrom auslöst, durchbrennt sie und muss ersetzt werden. Ein Varistor hingegen ist ein wiederherstellbarer Schutzmechanismus. Er leitet überschüssige Energie ab und kehrt nach Wegfall der Überspannung in seinen hochohmigen Zustand zurück, ohne dabei beschädigt zu werden. Dies macht Varistoren besonders geeignet für den Schutz vor häufig auftretenden transienten Überspannungen.
Ist der WUE 820524211B Varistor für den Einsatz in feuchten Umgebungen geeignet?
Der Varistor ist in einem duroplastischen Kunststoffgehäuse vergossen, das einen gewissen Schutz vor Staub und moderater Feuchtigkeit bietet. Für den Einsatz in extrem feuchten oder korrosiven Umgebungen sind jedoch zusätzliche Schutzmaßnahmen oder spezielle Varistor-Typen mit höherer Schutzklasse (IP-Schutzart) zu empfehlen. Bitte beachten Sie die spezifischen Umgebungsbedingungen des geplanten Einsatzortes.
Wie kann ich sicherstellen, dass dieser Varistor für meine Anwendung geeignet ist?
Um sicherzustellen, dass der WUE 820524211B Varistor für Ihre Anwendung geeignet ist, sollten Sie die maximale Betriebsspannung Ihrer Schaltung, das erwartete Ausmaß und die Frequenz von Überspannungsereignissen sowie die Anforderungen an den Schutzgrad berücksichtigen. Konsultieren Sie das Datenblatt des Varistors für detaillierte technische Parameter wie maximale Stoßstrombelastbarkeit (Impulsstromfestigkeit) und Energieabsorptionsfähigkeit. Im Zweifelsfall ist die Beratung durch einen erfahrenen Elektronikentwickler oder die Anwendung eines spezialisierten Überspannungsschutzmoduls ratsam.
