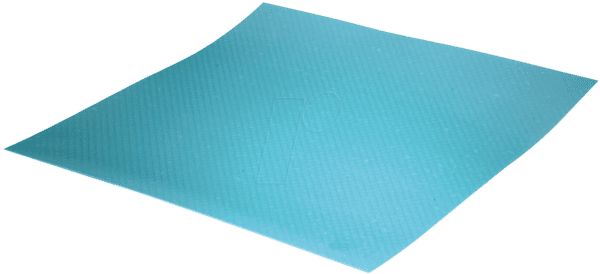

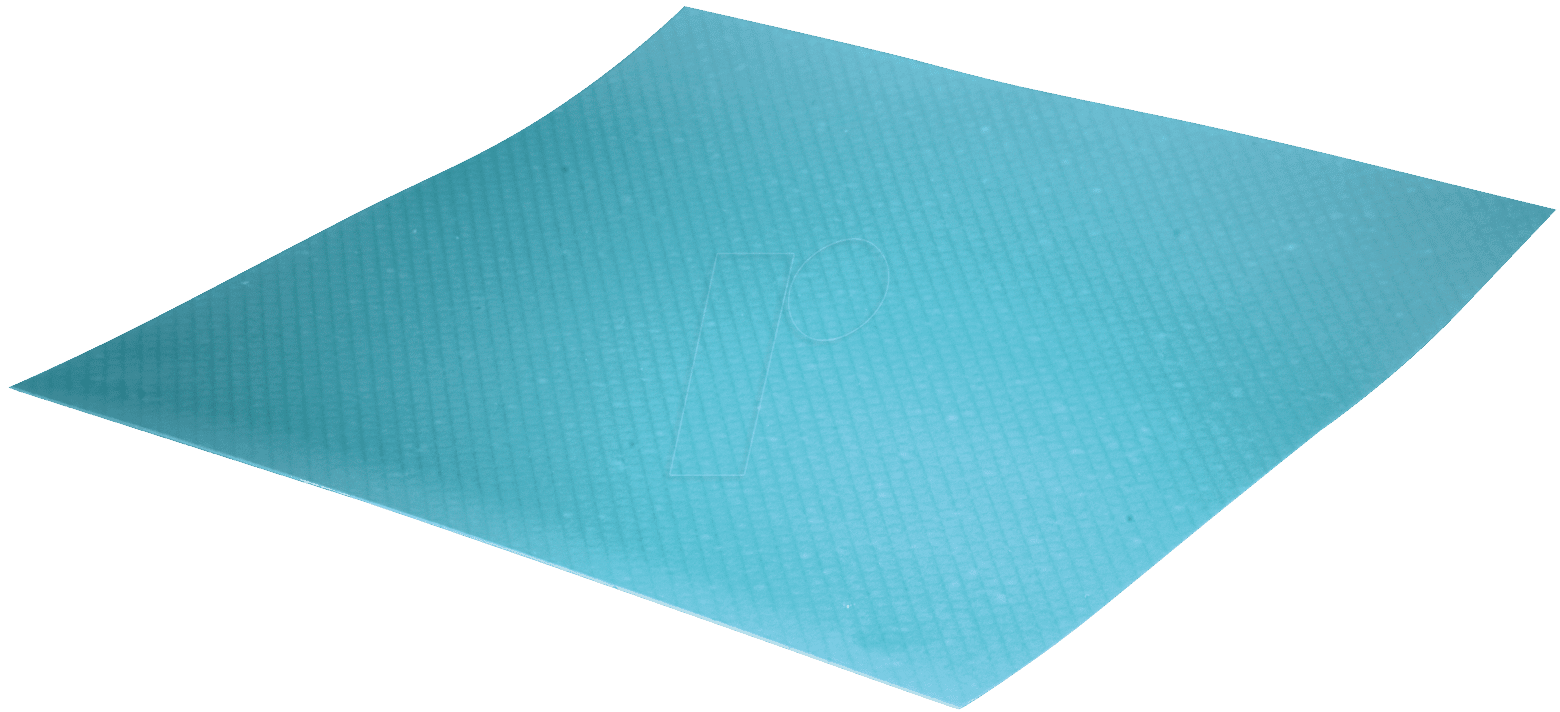

Effiziente Wärmeableitung für anspruchsvolle Elektronik: WL FOLIE 404 11
Wenn es um die zuverlässige Kühlung empfindlicher elektronischer Komponenten geht, ist eine effektive Wärmeableitung unerlässlich. Die WL FOLIE 404 11 – eine doppelseitig klebende Wärmeleitfolie im Format 100x100mm – bietet die ideale Lösung für Ingenieure, Techniker und ambitionierte Bastler, die eine leistungsstarke und einfach zu integrierende Methode zur Reduzierung der Betriebstemperatur ihrer Geräte suchen. Diese Hochleistungsfolie überbrückt thermische Widerstände und gewährleistet eine optimale Wärmeübertragung, um Überhitzungsschäden vorzubeugen und die Lebensdauer sowie die Leistungsfähigkeit Ihrer elektronischen Systeme zu maximieren.
Überragende thermische Performance dank innovativer Materialtechnologie
Die WL FOLIE 404 11 zeichnet sich durch ihre herausragende Wärmeleitfähigkeit aus, die durch die sorgfältige Auswahl und Verarbeitung von Silikon und keramischen Füllstoffen erzielt wird. Im Gegensatz zu herkömmlichen isolierenden Materialien oder unzureichenden Wärmeleitpasten, die oft mühsam aufgetragen und verteilt werden müssen, bietet diese Folie eine flächendeckende, gleichmäßige Wärmeübertragung. Die doppelseitige Klebefunktion vereinfacht den Montageprozess erheblich, da kein zusätzlicher Klebstoff benötigt wird und die Folie sicher und positionstreu angebracht werden kann. Dies minimiert das Risiko von Lufteinschlüssen, die die Wärmeübertragung beeinträchtigen würden, und garantiert eine konsistente Kühlleistung über die gesamte Fläche.
Vielseitige Anwendungsbereiche für professionelle Ergebnisse
Die Einsatzmöglichkeiten der WL FOLIE 404 11 sind breit gefächert und decken eine Vielzahl von Applikationen im Bereich der Elektronik ab:
- PC- und Server-Komponenten: Ideale Anwendung zwischen CPUs, GPUs, Chipsätzen und Kühlkörpern zur Reduzierung kritischer Betriebstemperaturen.
- Leistungselektronik: Zur Kühlung von Transistoren, MOSFETs, IGBTs und anderen Leistungshalbleitern in Netzteilen, Frequenzumrichtern und anderen Power-Modulen.
- LED-Beleuchtung: Zur Wärmeableitung von Hochleistungs-LEDs, um deren Lebensdauer zu verlängern und die Lichtintensität aufrechtzuerhalten.
- Unterhaltungselektronik: Einsatz in Spielekonsolen, AV-Receivern und anderen Geräten mit hoher Wärmeentwicklung.
- Industrielle Steuerungen und Automation: Zur Kühlung von Steuergeräten, Sensoren und Aktoren in rauen Umgebungen.
- DIY-Projekte und Prototypen: Perfekt geeignet für Elektronikenthusiasten, die maßgeschneiderte Kühllösungen für ihre individuellen Projekte entwickeln.
Hauptvorteile der WL FOLIE 404 11 im Überblick
Die WL FOLIE 404 11 bietet eine Reihe von entscheidenden Vorteilen, die sie zur bevorzugten Wahl für anspruchsvolle Kühlaufgaben machen:
- Hohe Wärmeleitfähigkeit: Effiziente Ableitung von Wärme von thermisch kritischen Bauteilen.
- Doppelseitige Klebefunktion: Einfache und sichere Montage ohne zusätzlichen Klebstoff, verhindert Lufteinschlüsse.
- Flexibilität und Anpassungsfähigkeit: Passt sich gut an unebene Oberflächen an und lässt sich leicht auf die benötigte Größe zuschneiden.
- Elektrische Isolation: Schützt vor Kurzschlüssen, indem sie leitende Oberflächen voneinander trennt.
- Haltbarkeit und Zuverlässigkeit: Beständig gegen Temperaturschwankungen und Umwelteinflüsse.
- Kosteneffizienz: Bietet eine leistungsstarke und langlebige Kühllösung zu einem attraktiven Preis-Leistungs-Verhältnis.
Technische Spezifikationen und Materialeigenschaften
Die WL FOLIE 404 11 wurde entwickelt, um höchste Ansprüche an thermische Performance und Benutzerfreundlichkeit zu erfüllen. Die präzise gefertigte Struktur garantiert eine optimale Integration in Ihre elektronischen Systeme.
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Produkttyp | Wärmeleitfolie |
| Modell | WL FOLIE 404 11 |
| Abmessungen | 100 x 100 mm |
| Klebebeschichtung | Doppelseitig |
| Materialbasis | Silikon-Elastomer mit keramischen Füllstoffen |
| Wärmeleitfähigkeit | Optimierte Werte für effektive Wärmeübertragung (typische Werte im Bereich von 1.0 – 3.0 W/mK) |
| Elektrische Durchschlagsfestigkeit | Hoch – Gewährleistet elektrische Isolation zur Vermeidung von Kurzschlüssen. |
| Härte (Shore-A) | Flexibel, um sich an Oberflächen anzupassen und Lufteinschlüsse zu minimieren. |
| Betriebstemperaturbereich | Geeignet für den Einsatz in einem weiten Temperaturbereich von -40°C bis +200°C. |
| Anwendungsbereiche | Elektronikkühlung, PC-Bau, Leistungselektronik, LED-Technik, Industrieanwendungen. |
Detailanalyse: Material und Konstruktion für maximale Effizienz
Das Herzstück der WL FOLIE 404 11 bildet eine Matrix aus hochwertigem Silikon-Elastomer. Dieses Material ist bekannt für seine Flexibilität, seine Beständigkeit gegenüber extremen Temperaturen und seine chemische Inertheit, was es zu einem idealen Trägermaterial für Wärmeleitmaterialien macht. In diese Silikonmatrix sind feine, elektrisch nicht-leitende Keramikpartikel eingearbeitet. Diese Partikel, oft auf Basis von Aluminiumoxid (Al2O3) oder Bornitrid (BN), besitzen eine intrinsisch hohe Wärmeleitfähigkeit. Durch die gezielte Auswahl der Partikelgröße, -form und -konzentration wird erreicht, dass die Wärmeenergie effizient von der wärmeerzeugenden Komponente durch die Folie hindurch an eine kühlere Oberfläche (z.B. einen Kühlkörper) weitergeleitet wird. Die doppelseitige Klebebeschichtung besteht aus einer acryl- oder silikonbasierten Klebemasse, die sorgfältig auf die Anforderungen der Wärmeleitfähigkeit abgestimmt ist und gleichzeitig eine starke, aber ablösbare Haftung auf verschiedenen Oberflächen wie Metall, Kunststoff und Keramik ermöglicht. Diese Kombination aus flexibler Basis, hochleitfähigen Füllstoffen und zuverlässiger Klebefläche minimiert den thermischen Übergangswiderstand an den Grenzflächen.
Optimierung der Oberflächenbenetzung und Kompression
Eine der größten Herausforderungen bei der Wärmeübertragung zwischen zwei Oberflächen ist die Anwesenheit von Mikrorauigkeiten, die zu winzigen Luftspalten führen. Luft ist ein exzellenter Isolator und beeinträchtigt die Kühlleistung erheblich. Die WL FOLIE 404 11 wurde speziell entwickelt, um diesen Effekt zu kompensieren. Ihre weiche und flexible Natur erlaubt es ihr, sich unter dem Anpressdruck perfekt an die Oberflächen der zu kühlenden Komponente und des Kühlkörpers anzuschmiegen. Dies führt zu einer optimalen Oberflächenbenetzung und reduziert die Luftspalte auf ein Minimum, was wiederum den thermischen Widerstand an den Grenzflächen drastisch senkt. Die doppelseitige Klebefunktion unterstützt diesen Prozess zusätzlich, indem sie die Folie sicher fixiert und ein Verrutschen während des Montagedrucks verhindert.
Sicherheitsaspekte und elektrische Isolation
Neben der primären Funktion der Wärmeableitung spielt die elektrische Isolation eine entscheidende Rolle, insbesondere in komplexen Elektroniksystemen. Die WL FOLIE 404 11 ist so konzipiert, dass sie eine hohe elektrische Durchschlagsfestigkeit aufweist. Dies bedeutet, dass sie als zuverlässige Barriere zwischen stromführenden Bauteilen und anderen Komponenten oder dem Gehäuse dient. Diese Eigenschaft schützt vor Kurzschlüssen und erhöht die allgemeine Sicherheit und Zuverlässigkeit des Geräts. Ingenieure und Techniker können sich darauf verlassen, dass die Folie ihre elektronischen Komponenten nicht nur kühl hält, sondern auch vor elektrischen Gefahren schützt.
Einfache Integration und Handhabung – Ein klarer Vorteil
Die Anwendung der WL FOLIE 404 11 ist denkbar einfach und erfordert keine speziellen Werkzeuge oder aufwendigen Verfahren. Nach der Vorbereitung der Oberflächen (Reinigung von Staub und Fett) wird die Schutzfolie einer Seite abgezogen und die Wärmeleitfolie präzise auf die zu kühlende Komponente oder den Kühlkörper aufgebracht. Anschließend wird die zweite Schutzfolie entfernt und die andere Komponente angedrückt. Die Folie lässt sich bei Bedarf auch leicht zuschneiden, um spezifischen Formfaktoren gerecht zu werden. Dies spart wertvolle Zeit bei der Montage und reduziert das Risiko von Fehlern, was besonders in der Serienfertigung von Vorteil ist.
Langfristige Stabilität und Zuverlässigkeit
Die WL FOLIE 404 11 ist für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Ihr Material behält auch über lange Zeiträume und bei wiederholten Temperaturschwankungen seine physikalischen und thermischen Eigenschaften. Sie ist resistent gegen Alterung, Oxidation und die meisten gängigen Lösungsmittel und Chemikalien, die in elektronischen Umgebungen vorkommen können. Dies gewährleistet eine konstante Kühlleistung über die gesamte Lebensdauer des Geräts und minimiert das Risiko von Ausfällen durch Materialermüdung oder Degradation.
FAQ – Häufig gestellte Fragen zu WL FOLIE 404 11 – Wärmeleitfolie doppelseitig klebend, 100x100mm
Wie trage ich die WL FOLIE 404 11 korrekt auf?
Reinigen Sie zunächst die zu kühlenden Oberflächen gründlich von Staub, Fett und Schmutz. Ziehen Sie dann die Schutzfolie von einer Seite der Wärmeleitfolie ab und positionieren Sie diese präzise auf der gewünschten Komponente. Entfernen Sie anschließend die zweite Schutzfolie und drücken Sie die gegenüberliegende Komponente (z.B. Kühlkörper) fest an, um einen optimalen Kontakt zu gewährleisten. Achten Sie darauf, die Klebeflächen nicht unnötig zu berühren, um die Haftkraft zu erhalten.
Ist die WL FOLIE 404 11 wiederablösbar?
Ja, die doppelseitige Klebefläche ist so konzipiert, dass sie eine sichere Haftung bietet, aber bei Bedarf auch wiederablösbar ist, ohne die Oberflächen stark zu beschädigen. Dies ermöglicht eine einfache Demontage und Wartung von elektronischen Komponenten.
Kann ich die WL FOLIE 404 11 auf unebenen Oberflächen verwenden?
Absolut. Die Flexibilität der Silikonbasis ermöglicht es der Folie, sich gut an leicht unebene Oberflächen anzupassen und so Lufteinschlüsse zu minimieren. Für stark unebene Oberflächen empfehlen wir jedoch, die Wärmeübertragung durch geeignete Vorbehandlung oder die Verwendung von Wärmeleitpasten zu ergänzen, falls die Folie allein nicht ausreicht.
Welche Wärmeleitfähigkeit hat die WL FOLIE 404 11?
Die Wärmeleitfähigkeit ist ein entscheidender Faktor für die Leistung. Typische Werte für diese Art von Folie liegen im Bereich von 1.0 bis 3.0 W/mK. Diese Werte sind ausreichend, um eine signifikante Verbesserung der Wärmeübertragung im Vergleich zu Luft oder Standard-Isolatoren zu erzielen.
Wie wird die elektrische Isolation gewährleistet?
Die WL FOLIE 404 11 besteht aus einem Silikon-Elastomer, das mit elektrisch nicht-leitenden keramischen Füllstoffen versetzt ist. Diese Materialkombination sorgt für eine hohe elektrische Durchschlagsfestigkeit, die eine effektive Isolation zwischen stromführenden und nicht-stromführenden Bauteilen sicherstellt.
Kann die Folie bei hohen Temperaturen eingesetzt werden?
Ja, die WL FOLIE 404 11 ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +200°C. Dies macht sie ideal für Anwendungen mit hoher Wärmeentwicklung, wie sie in der Leistungselektronik und Hochleistungs-CPUs vorkommen.
Muss die Folie zugeschnitten werden oder gibt es verschiedene Größen?
Die gelieferte Größe beträgt 100x100mm. Die Folie lässt sich jedoch leicht mit einer sauberen Schere oder einem scharfen Messer auf die gewünschte Größe zuschneiden. Dies ermöglicht eine flexible Anpassung an die spezifischen Abmessungen Ihrer Komponenten.
